SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte geschirmt (Textildichtung) - KAS S2 FS EMV 3HE 12TE 167T

Art.-Nr. 26156194 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24813312 EAN 4036088065354 Paketgewicht 0,52 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 10.09.2026

Beschreibung

Frame Type Plug-In Unit PRO Kit, geschirmt (Textildichtung), perforiert, Multiple Connectors, 3 HE 12 TE, 167 mm

PIU S2 GR EMC 3U 12HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte - Deckblech-Ausführung (5a): Mit Perforation für Führungsschienen, (Luftdurchsatz ca. 60 %), Führungsschienen bitte separat bestellen - Rückwand-Ausführung (3b): Mit breitem Ausbruch für mehrere Steckverbinder und Rückwandhalter (3c)

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Kassetten
Höheneinheiten
3 HE
Breiteneinheiten
12 TE
Tiefe
167 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
0.52 kg

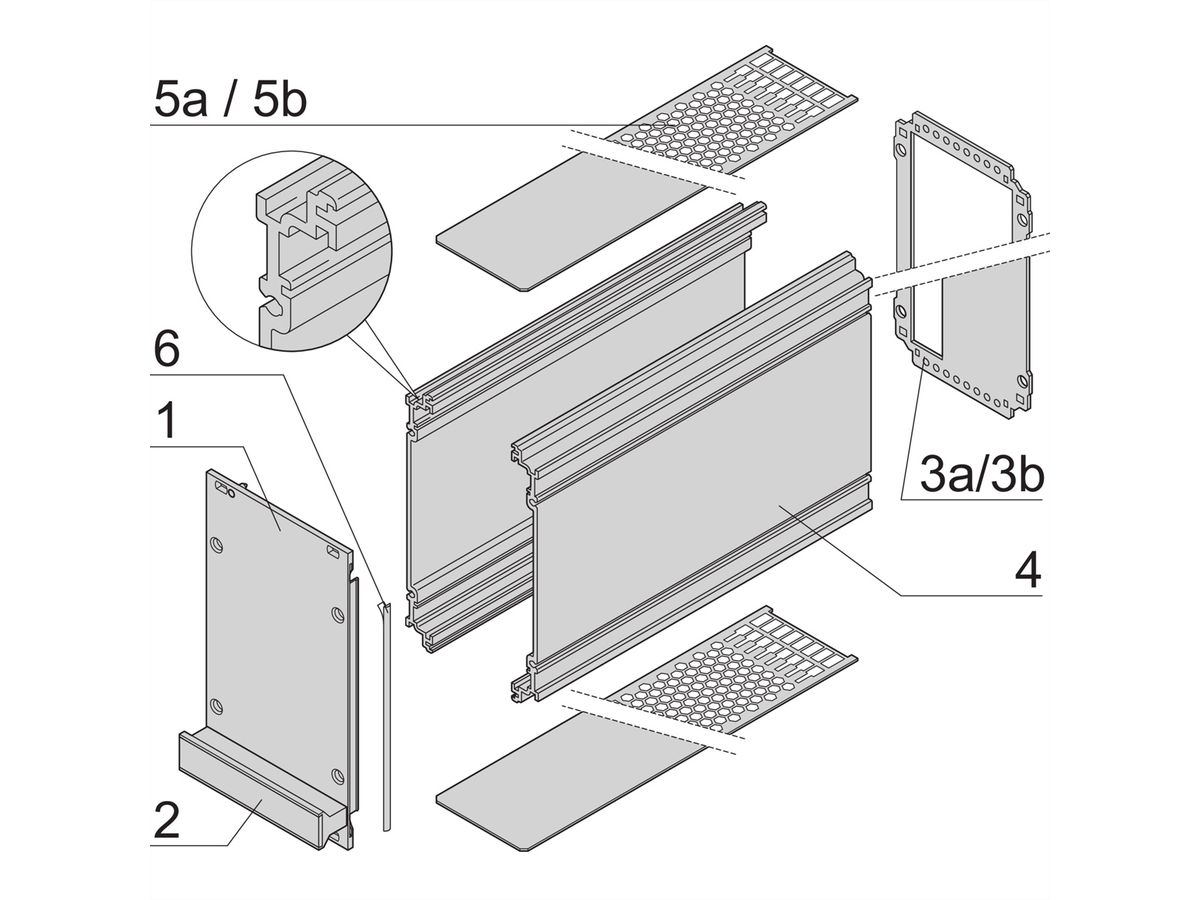

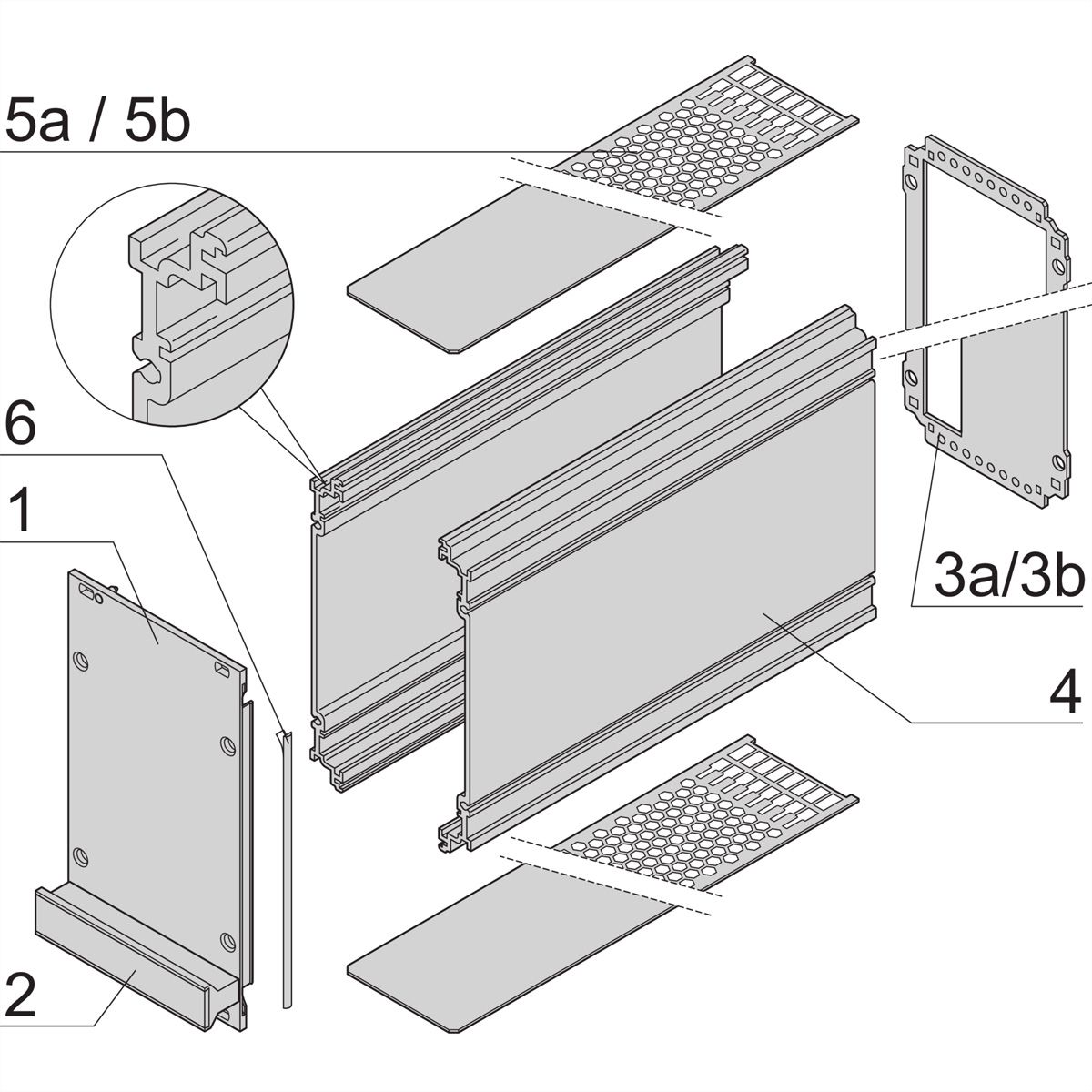

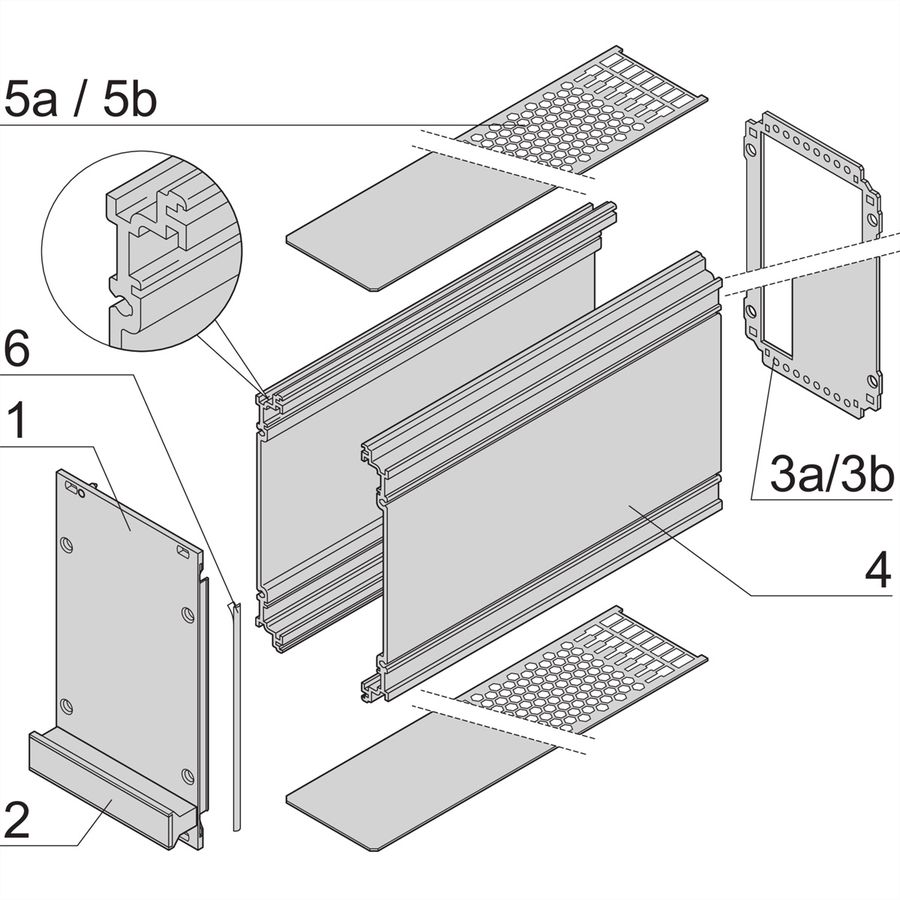

Lieferumfang (Bausatz):
Pos.1 (1x):
Frontplatte, U-Profil eloxiert, Rückseite leitfähig, Zentrierpin eingepresst
Pos.2 (1x):
Griff, grau, PPE, UL 94 V-1
Pos.3b (1x):
Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für mehrere Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1 und Slot 2), inkl. 2 Führungsschienen
Pos.3c (2x):
Rückwandhalter
Pos.4 (2x):
Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte
Pos.5a (2x):
Abdeckblech, St, verzinkt, 1,0 mm, mit Perforation
Pos.6 (1x):
EMV-Dichtung (Textil)
Pos.7 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1,4 MB) Hersteller-Datenblatt - English (1,4 MB) Hersteller-Datenblatt - English (1,6 MB)



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF

Produktsicherheit

Angaben gemäß der Produktsicherheitsverordnung der EU, auch als General Product Safety Regulation (GPSR) bekannt:


Schroff GmbH
Langenalber Strasse 96-100, 75334 Straubenhardt, Germany
schroff.channel@nvent.com
