Beschreibung

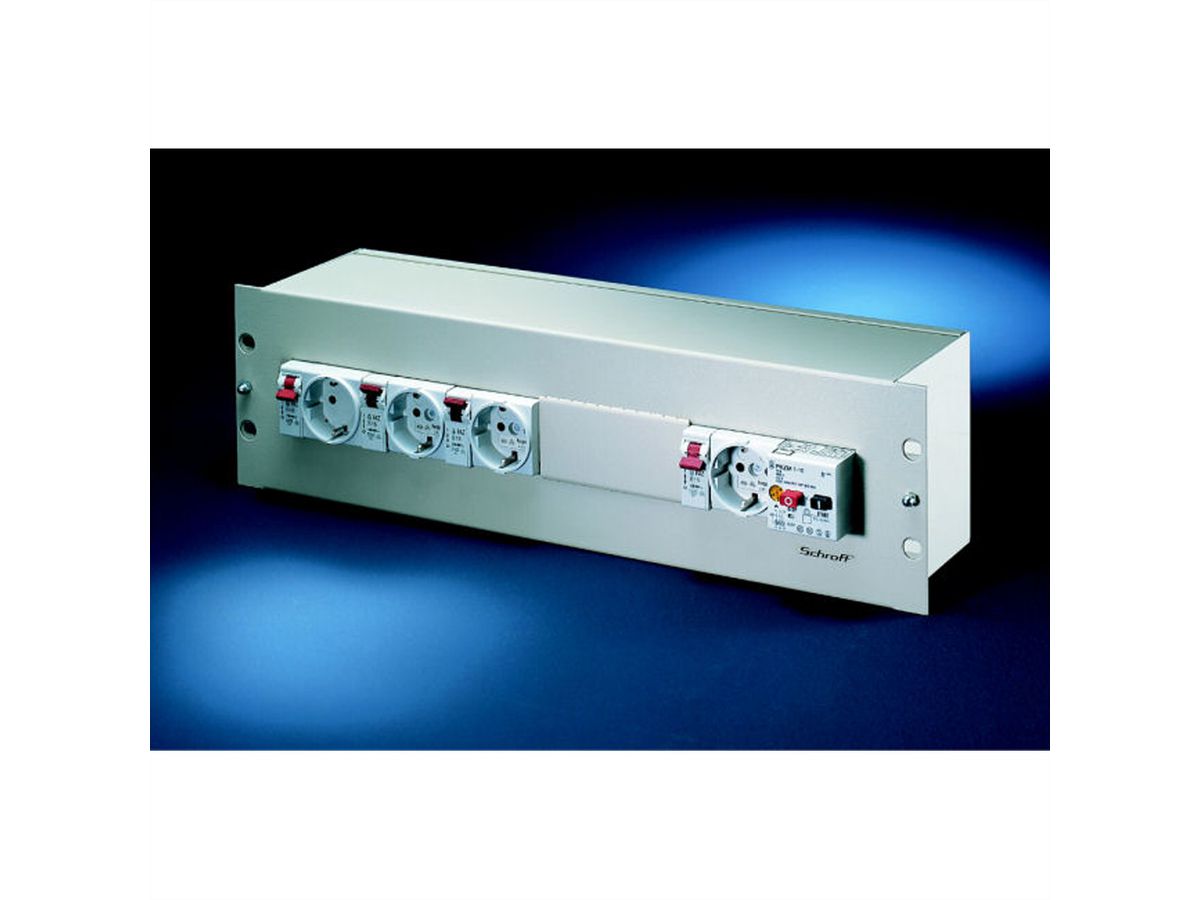

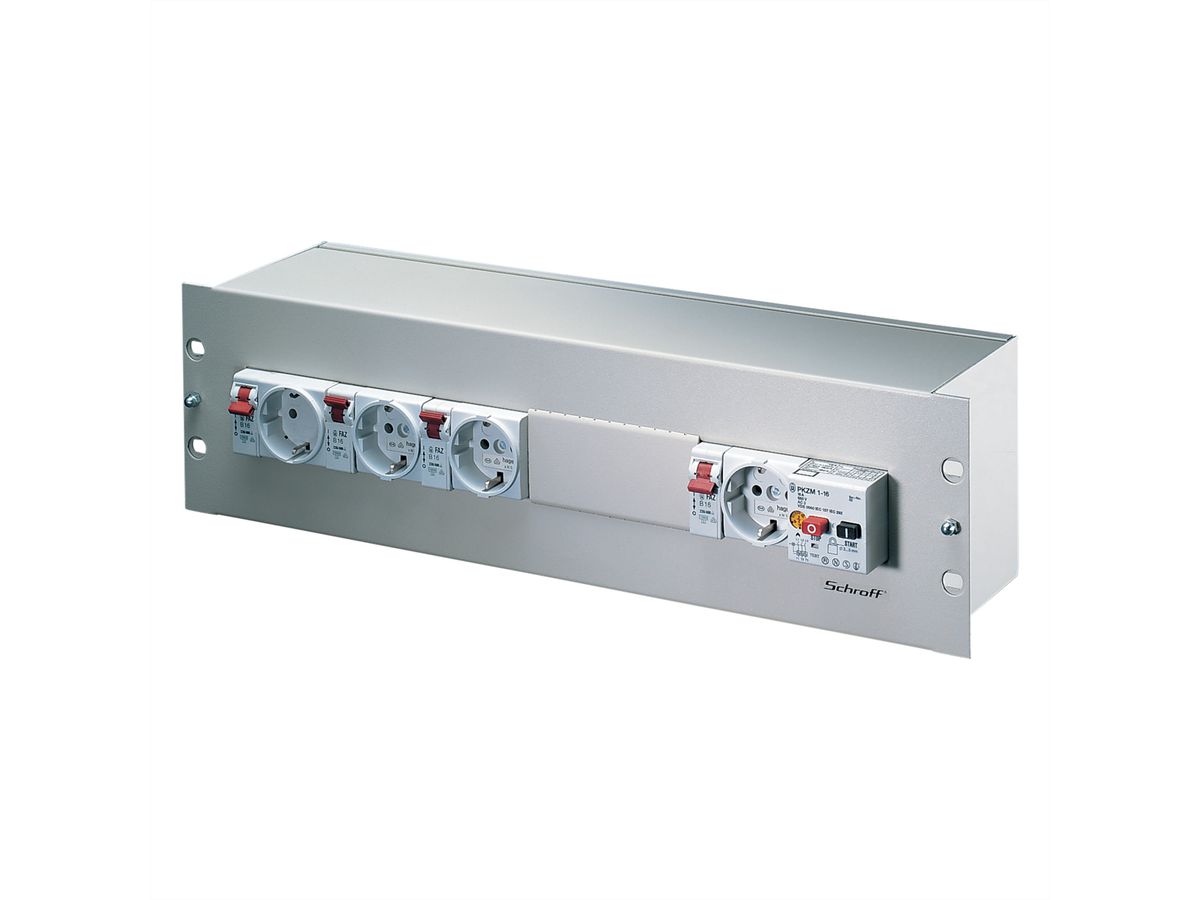

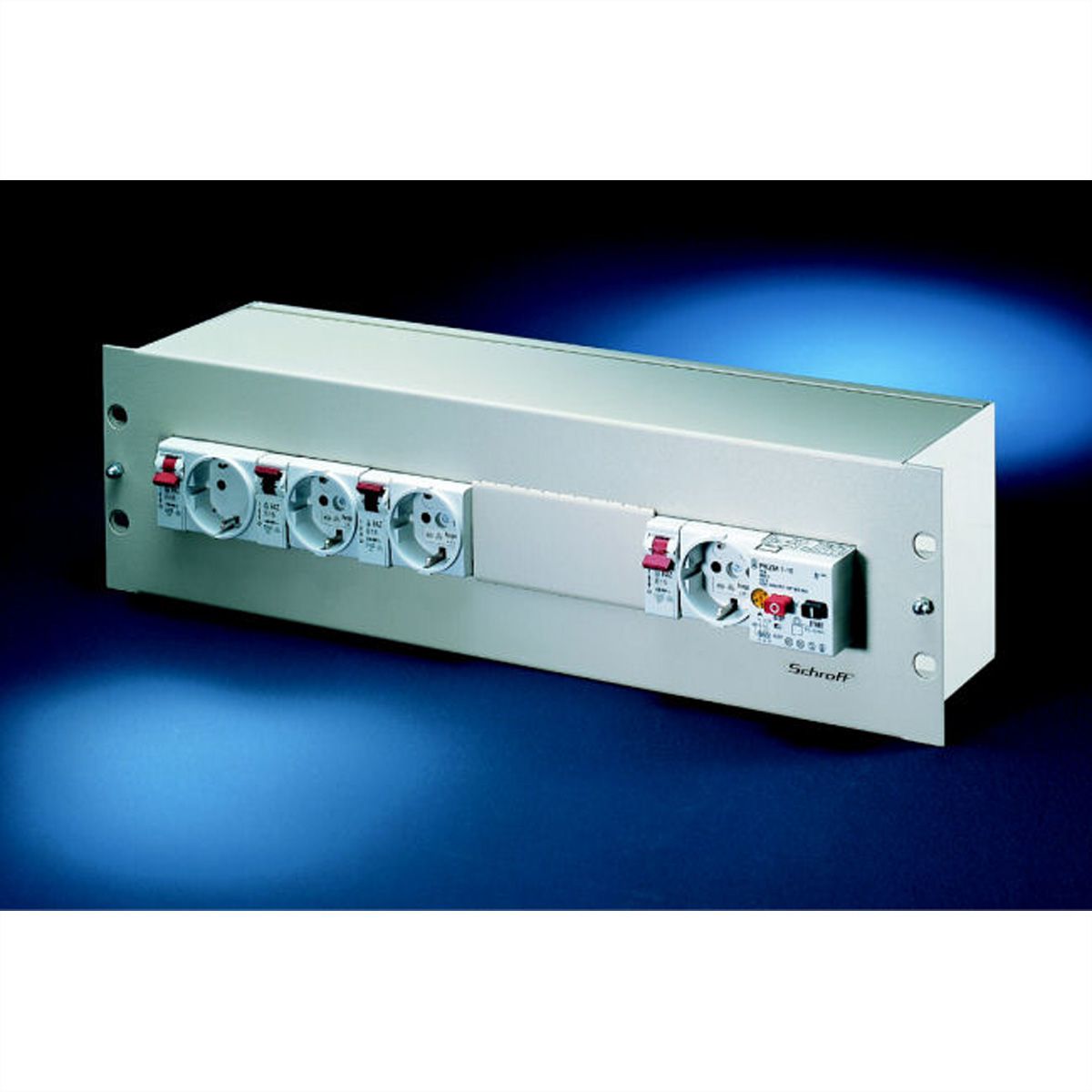

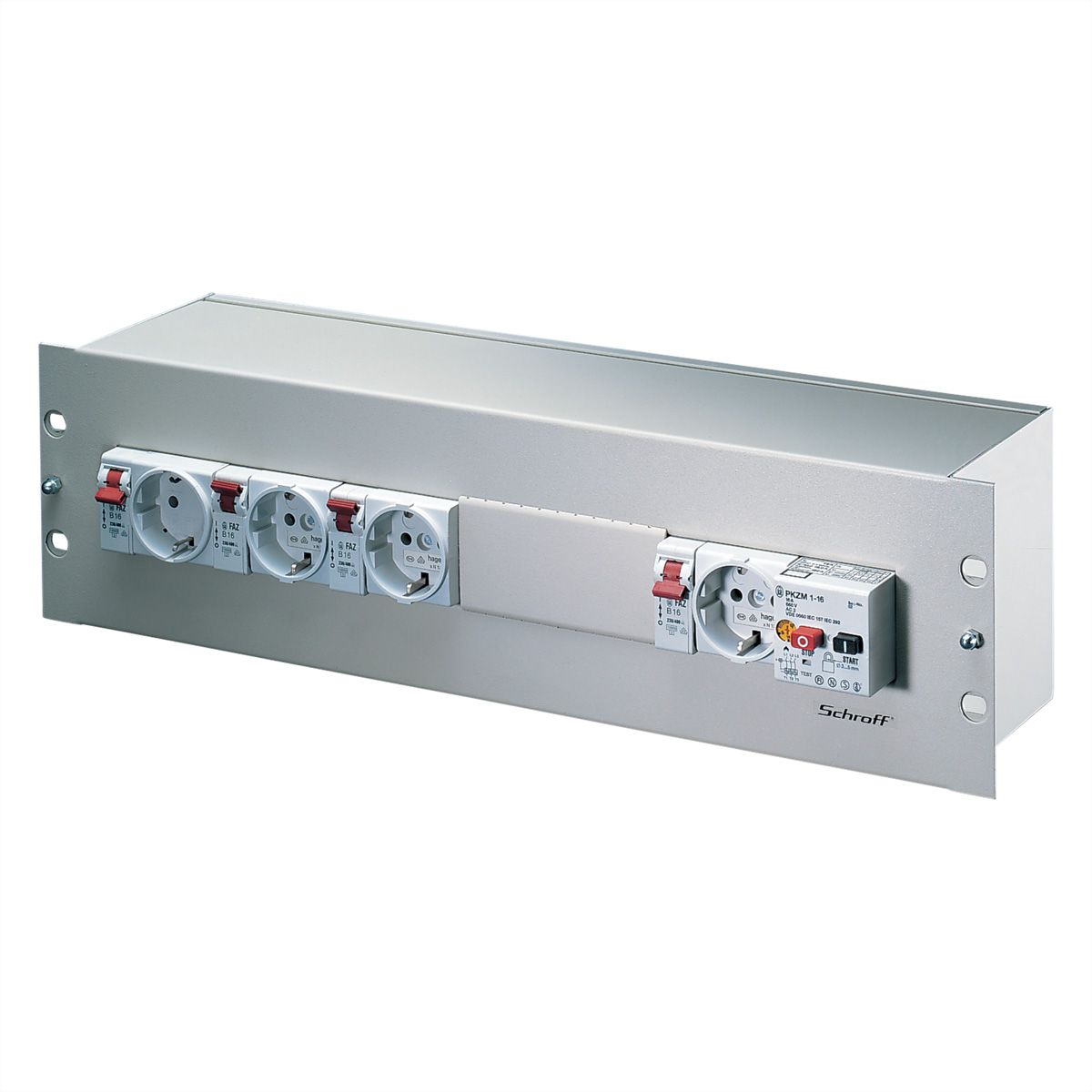

19-Zoll-Verteilerbox 3HE 84 TE zur Installation von Stromverteilungsmodulen auf DIN-Profilschienen (DIN 43880). Die Verteilerbox wird zur Unterbringung von PDUs verwendet, um Geräte abzusichern und mit Spannung zu versorgen.

19" POWER BOX 3U 150D

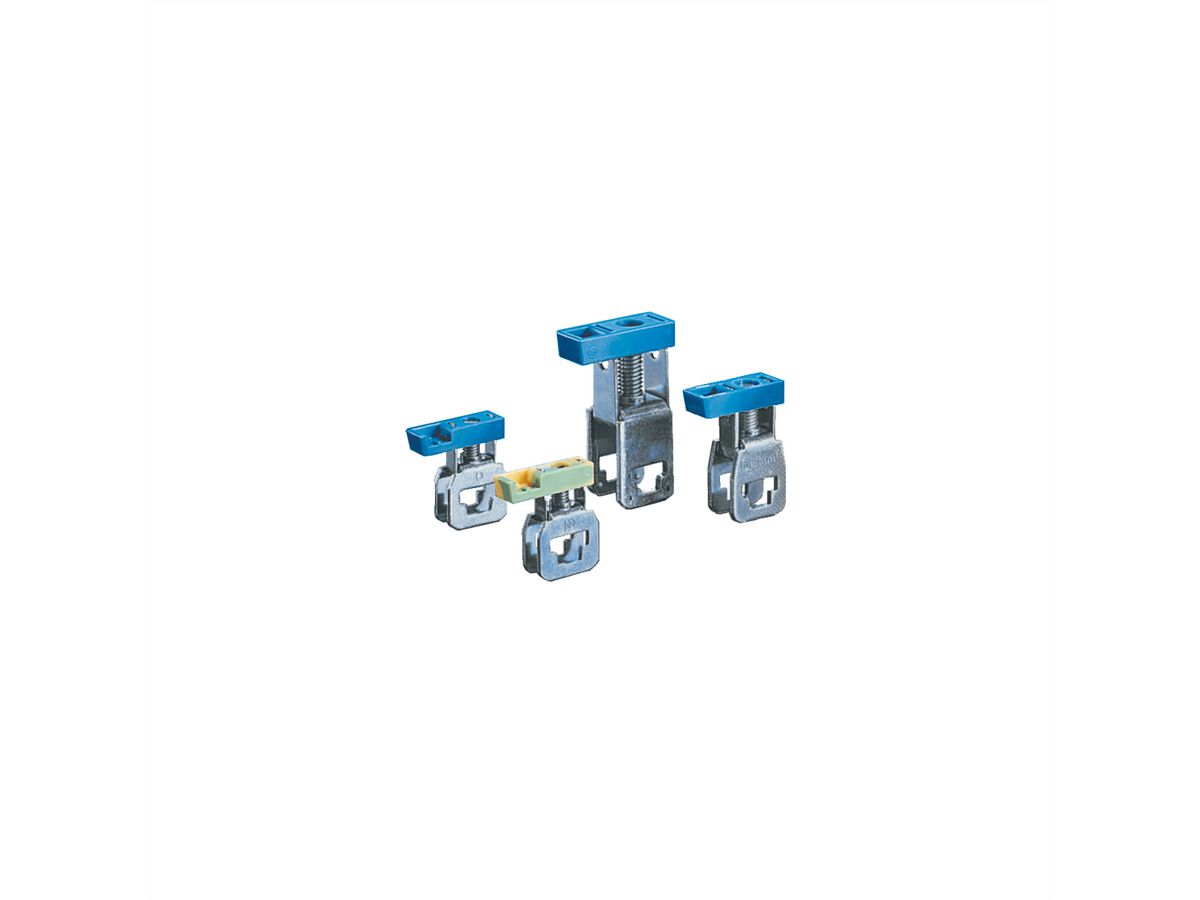

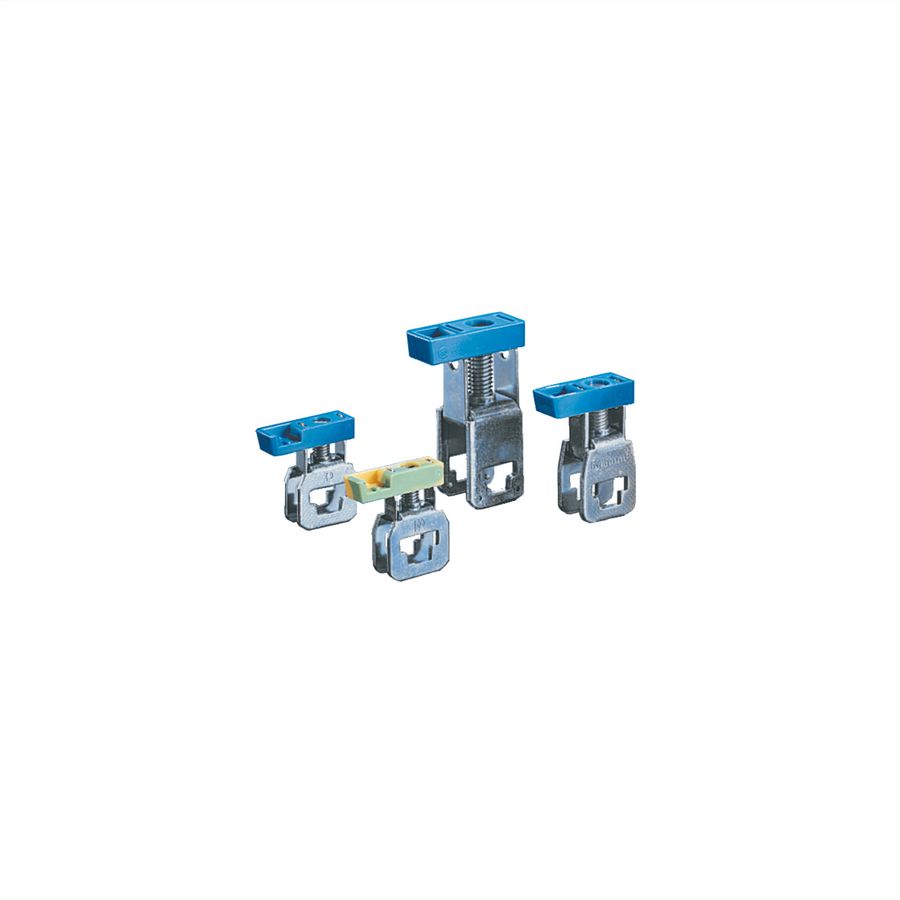

Zum Einbau von Versorgungsmodulen auf DIN-Profilschienen (DIN 43880) - Mit Kabelabfangschiene auf der Rückseite, Zugentlastung mit Klemmschellen - Zwei Sammelschienen für Anschlussklemmen von 4 ... 35 mm2

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	19"-Zubehör elektrisch
Höheneinheiten	3 HE
Breiteneinheiten	84 TE
Verpackungshöhe	290 mm
Verpackungsbreite	520 mm
Verpackungstiefe	220 mm
Paketgewicht	3.706 kg

Lieferumfang (montiert):

Pos.1 (1x):	Gehäuse, 2-teilig, 3 HE / 84 TE, AlZn

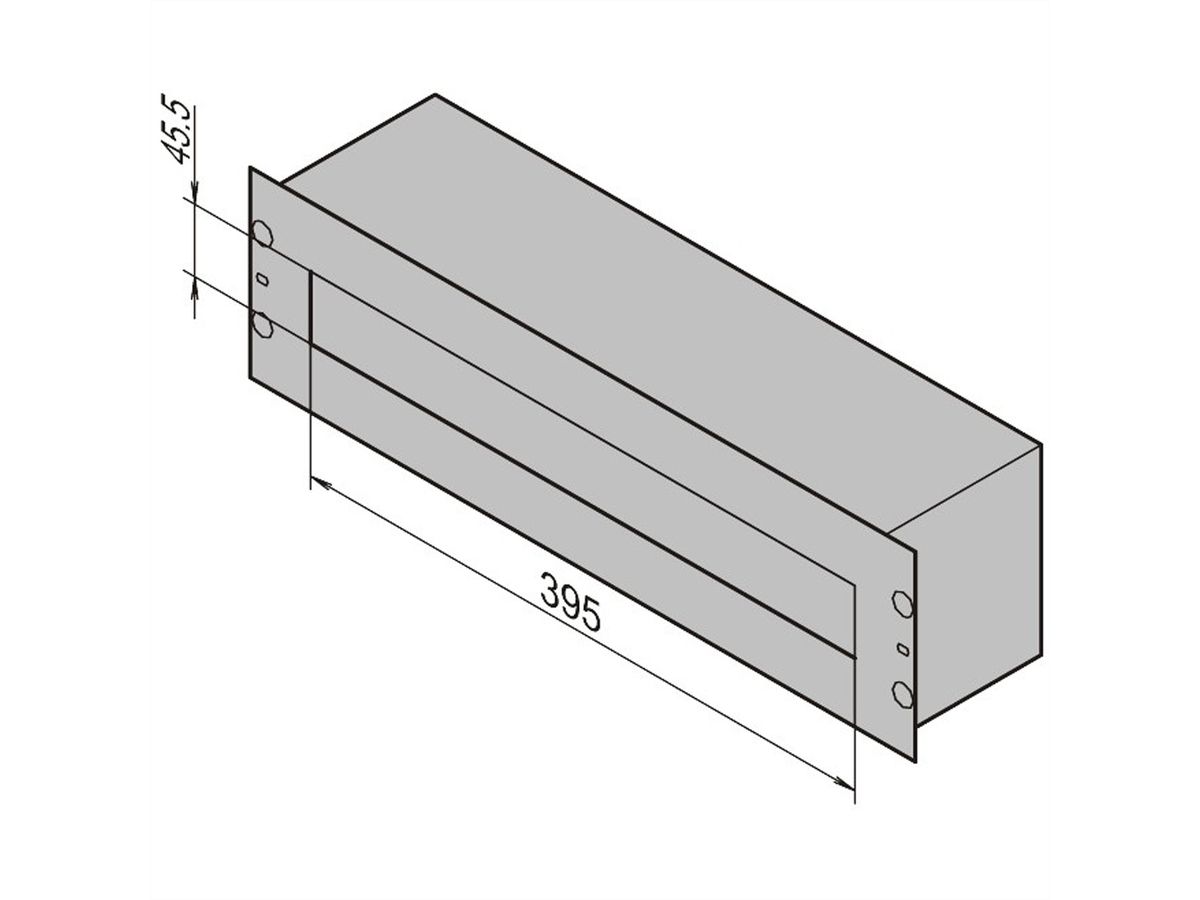

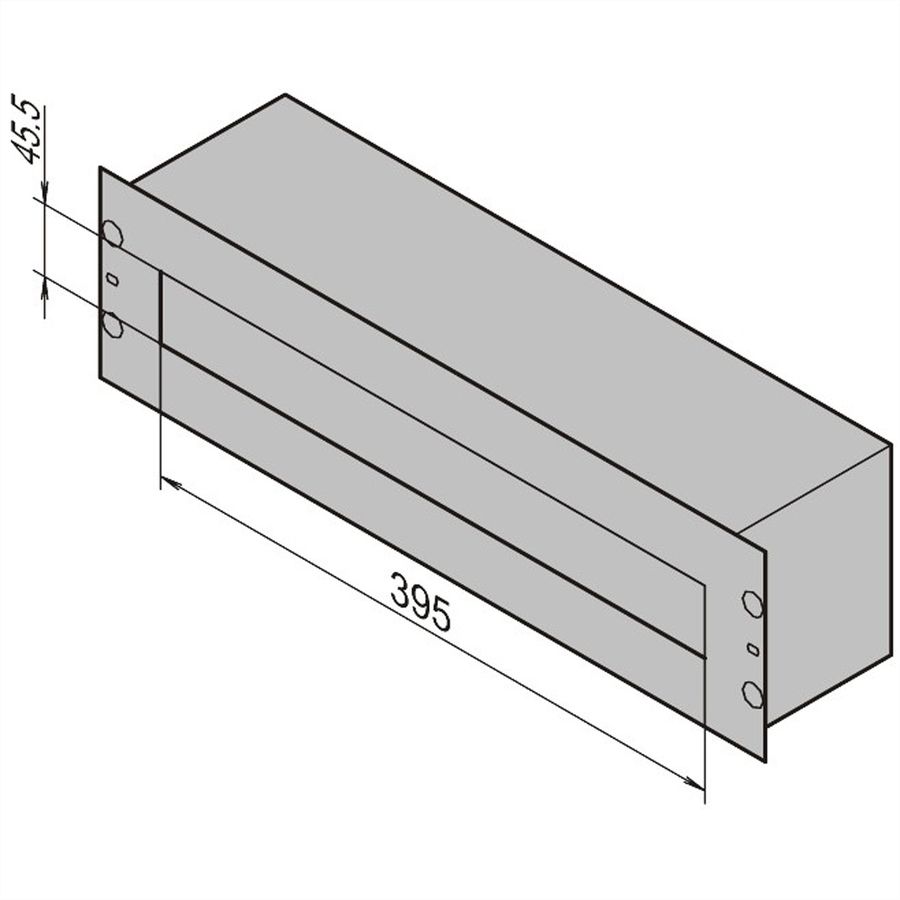

Pos.2 (1x):	Frontplatte mit Ausschnitt für Versorgungsmodul, St, 1 mm, RAL 7035
Pos.3 (2x):	Sammelschienen für Anschlussklemmen, Cu 200 x 3 x 10 mm, verzinkt, isoliert befestigt
Pos.4 (1x):	DIN-Profilschiene, St, verzinkt, tiefenverstellbar mit Abstandsbolzen
Pos.5 (1x):	Kabelabfangschiene für Klemmschellen, verzinkt
Pos.6 (1x):	Bürstenleiste, Kunststoff, schwarz, zur Kabeleinführung
Pos.7 (2x):	Verschlussstreifen, Glasfaser verstärter Polyester, für ungenutzte Modulplätze
Pos.8 (1x):	Erdungsleitung, Cu 1,5 mm2, grün/gelb, Länge 360 mm
Pos.9 (1x):	Beschriftungsstreifen

Downloads

Hersteller-Datenblatt - Deutsch (986,9 KB)

Download

Hersteller-Datenblatt - English (986,1 KB)

Download
