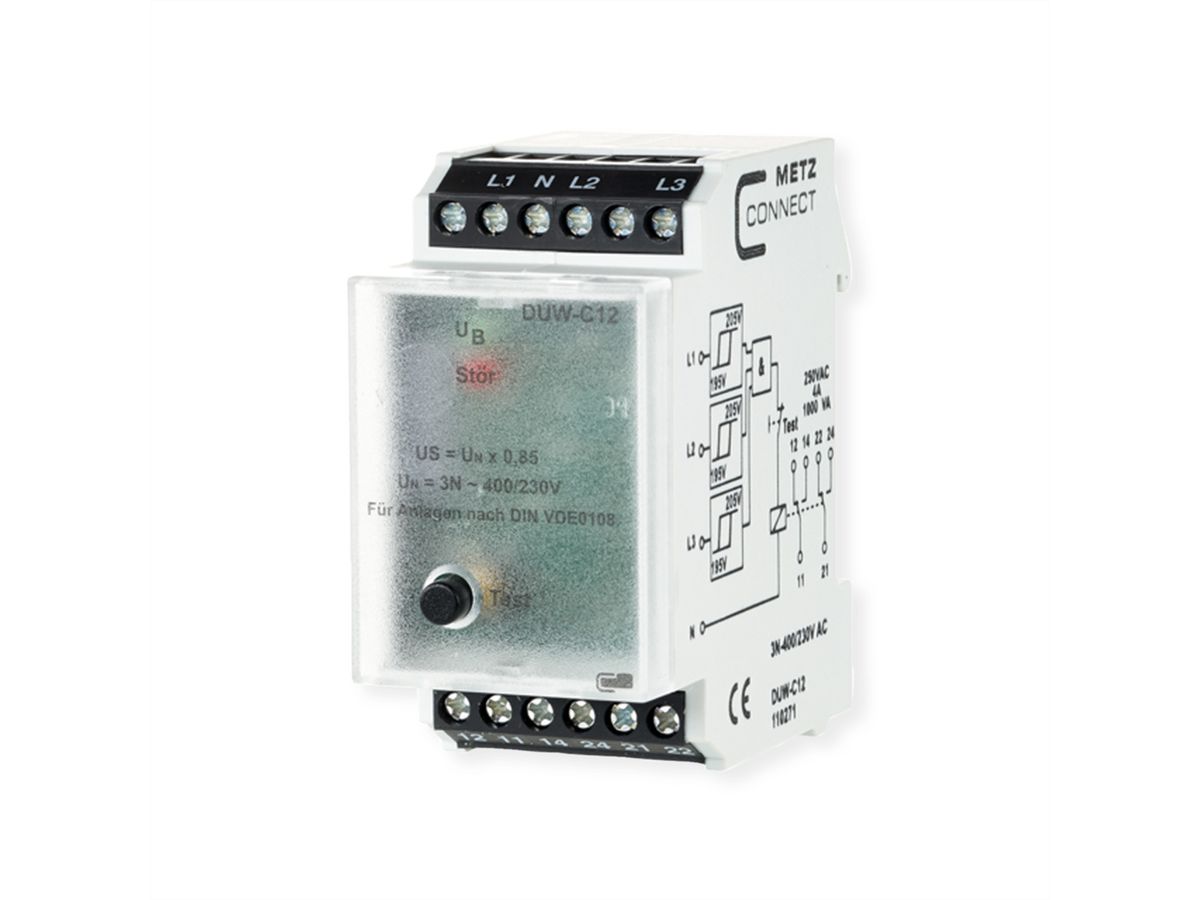

METZ CONNECT DUW-C12 Dreiphasen-Überwachungsrelais

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

Art.-Nr.	21140271
Marke / Hersteller	METZ CONNECT
Herst.-Art.-Nr.	110271
EAN	4250184120964
Paketgewicht	0,103 kg

Beschreibung

Unterspannungsüberwachung / DUW-C12

Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Gutmeldung: Relais ist angezogen (Kontakte 11-14 und 21-24 geschlossen), LED ist aus. Störmeldung: Relais ist abgefallen (Kontakte 11-14 und 21-24 offen), LED ist an. Tastendruck: Relais fällt zurück (Kontakte 11-14 und 21-24 offen), LED geht an.

Anschluss mit Schraubklemmen

Spezifikationen

Hersteller	METZ CONNECT
Produktgruppe	Gebäudeautomation
Produkttyp	Phasenüberwachungsrelais
Farbe	mehrfarbig
Schutzart (IP Code)	IP40 IP20
Betriebstemperatur min.	-5 °C
Betriebstemperatur max.	55 °C
Höhe	8 cm
Breite	4 cm
Tiefe	7.5 cm
Gewicht	100 g
Verpackungshöhe	30 mm
Verpackungsbreite	90 mm
Verpackungstiefe	110 mm
Paketgewicht	0.103 kg

Downloads

Hersteller-Datenblatt - Deutsch (1,4 MB)

Download

Hersteller-Datenblatt - English (1,6 MB)

Download
