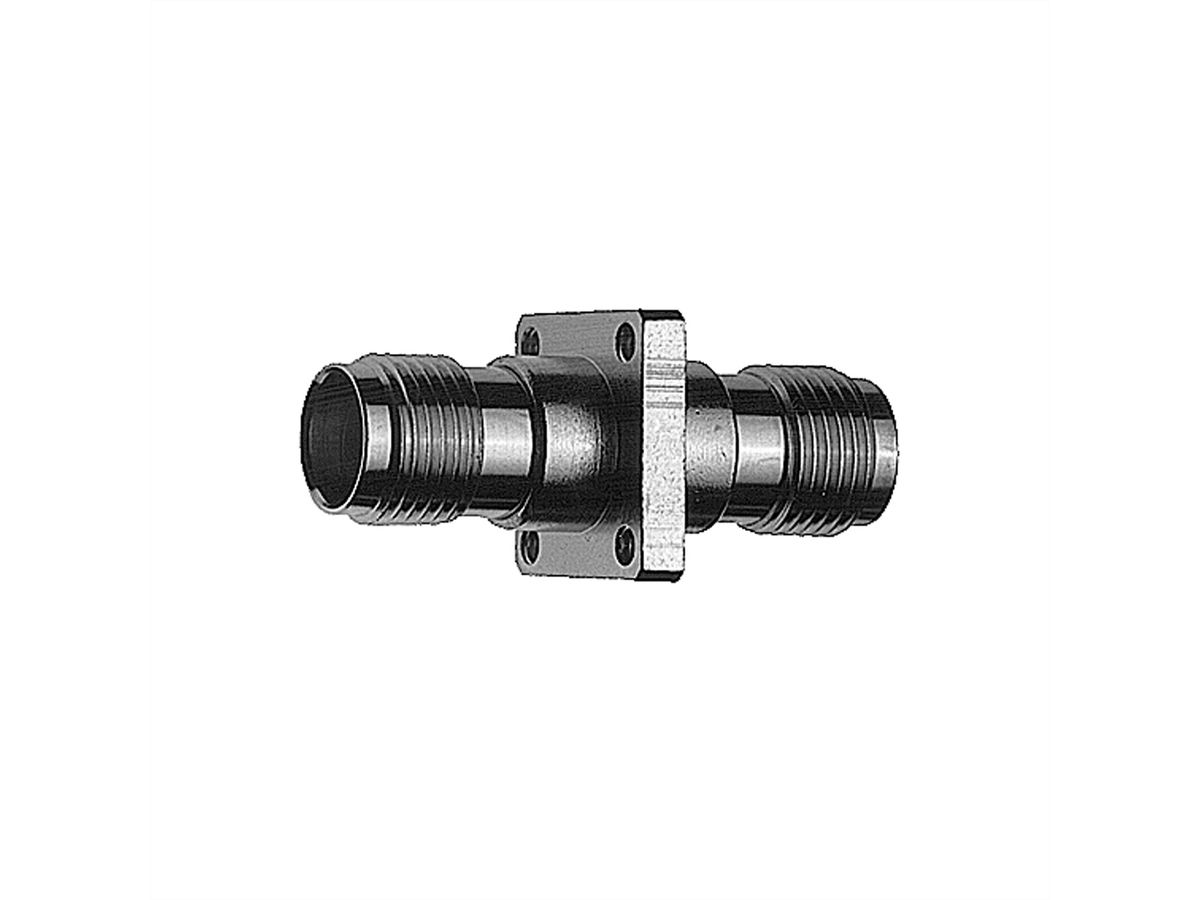

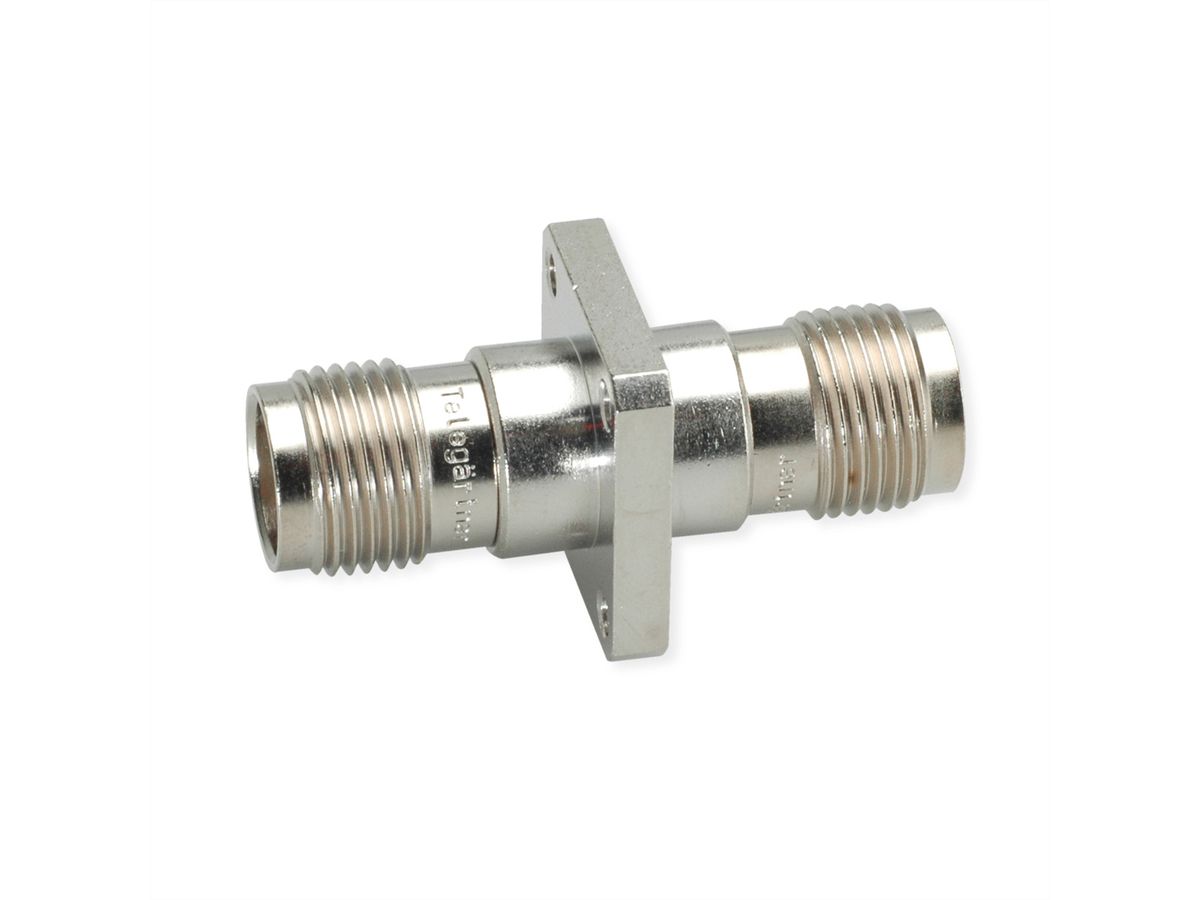

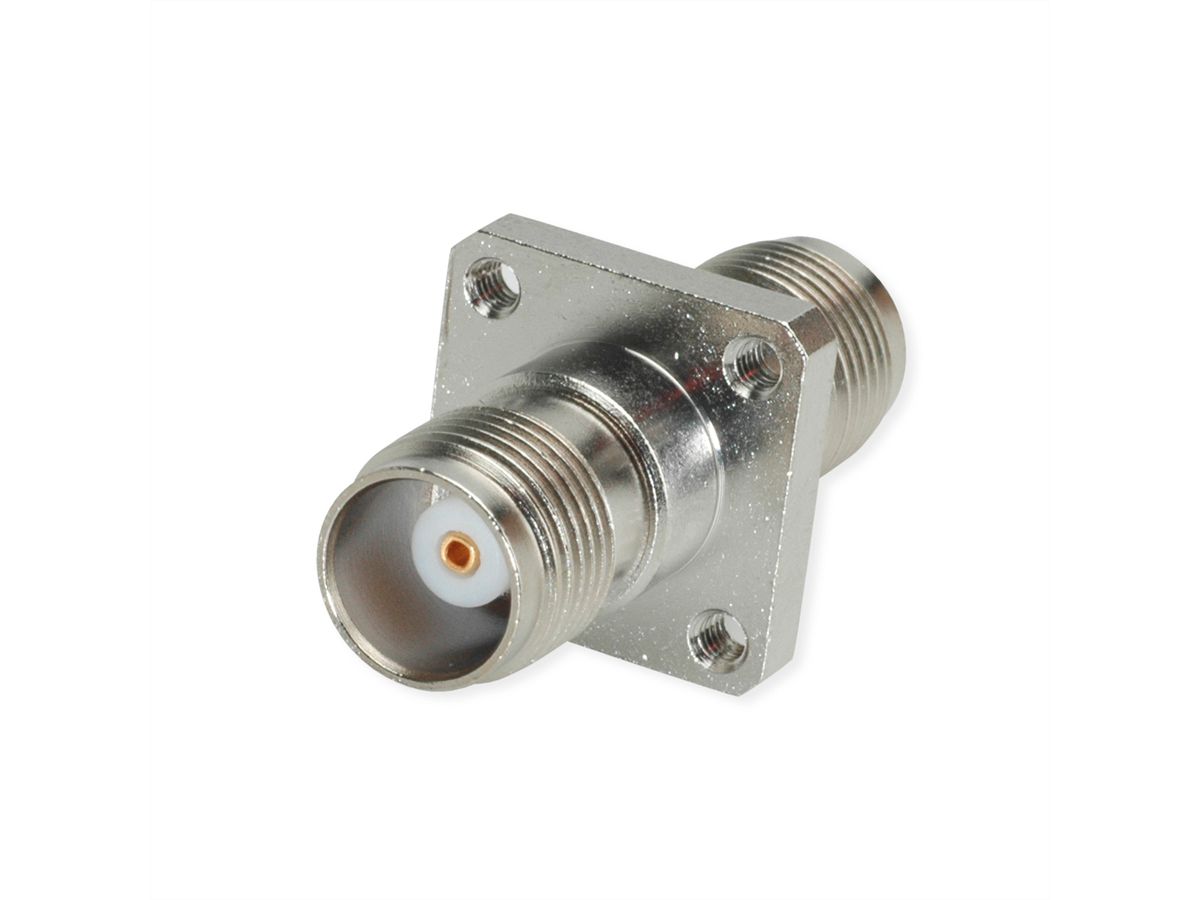

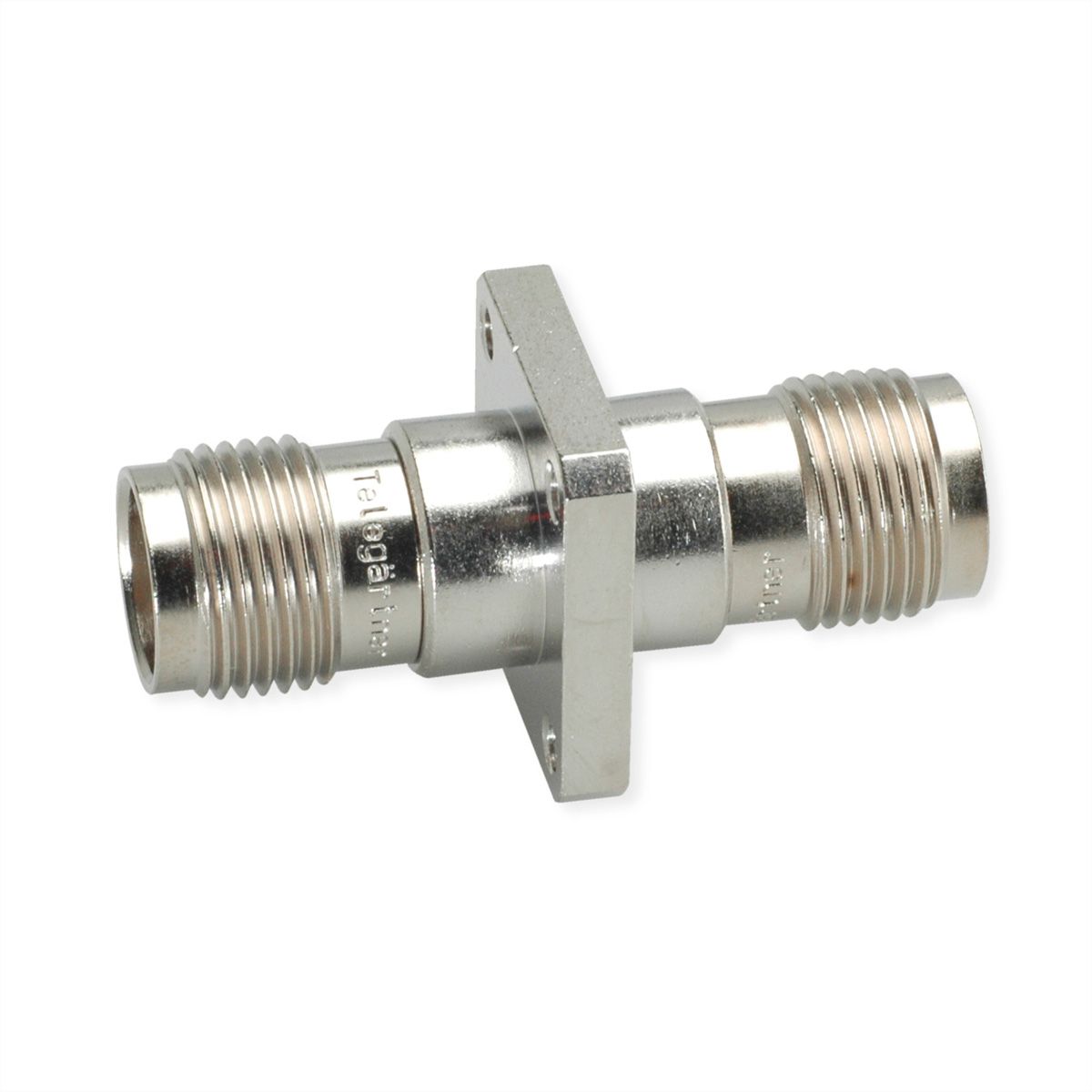

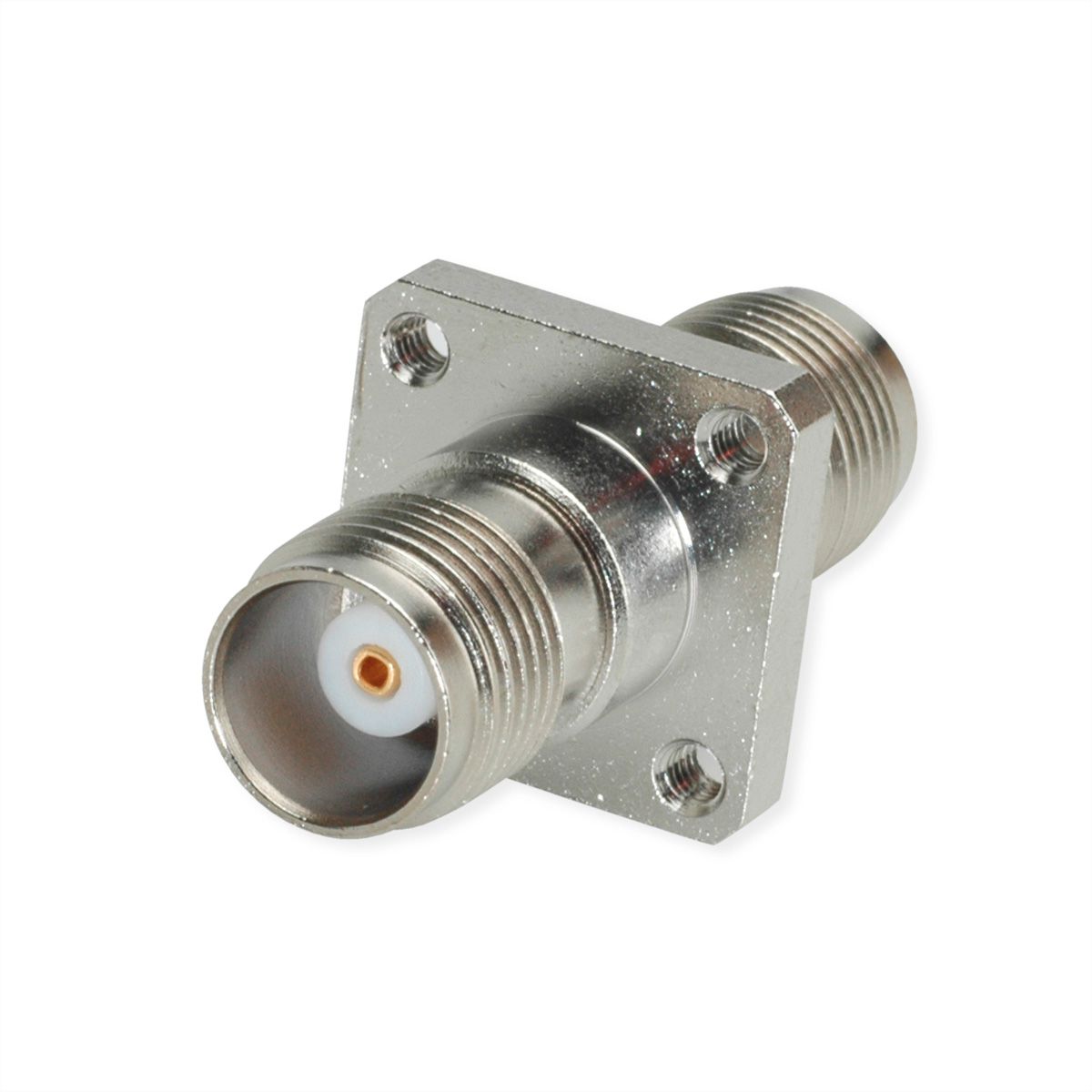

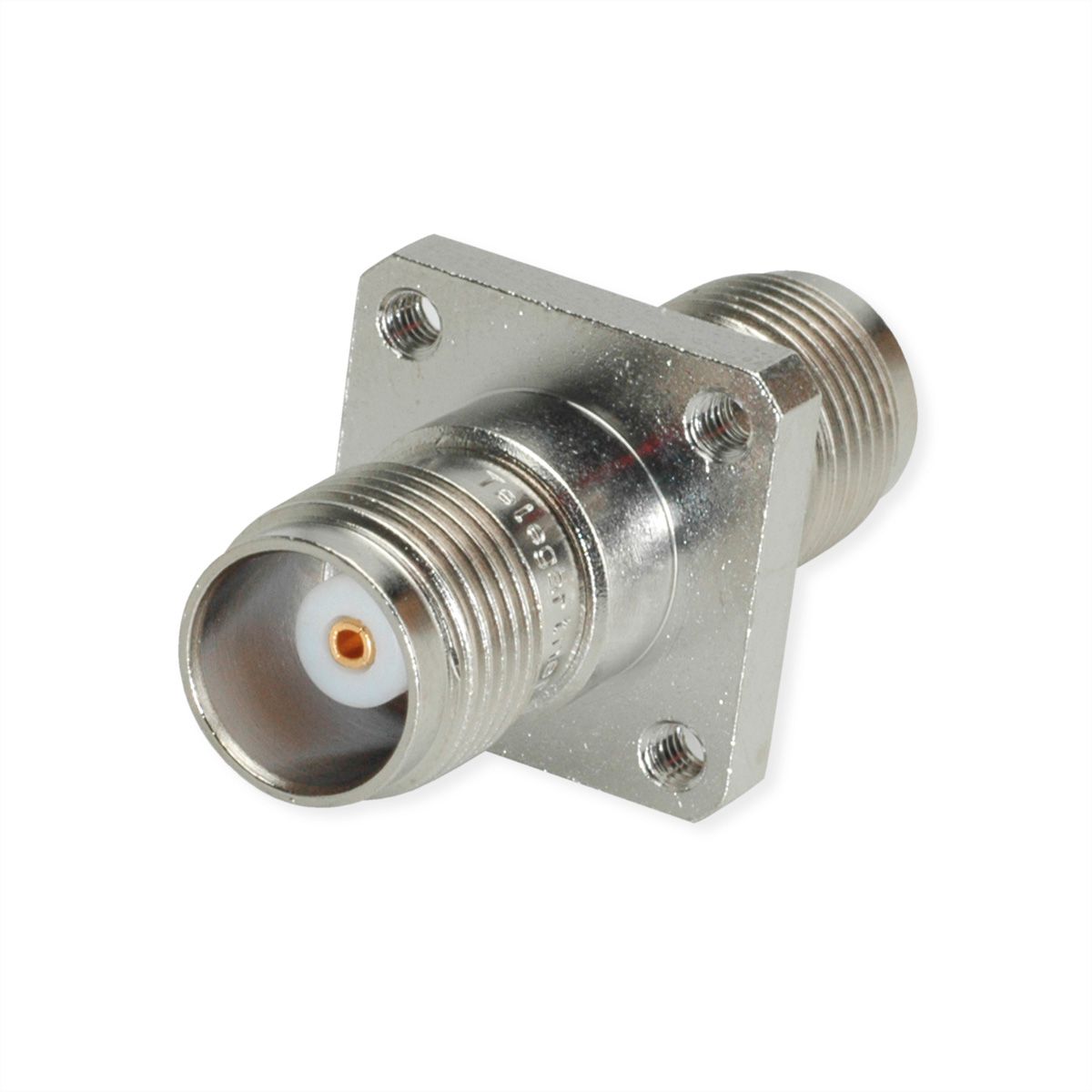

TELEGÄRTNER TNC-Verbinder 50 Ohm Buchse / Buchse für Einbau

Art.-Nr. 21170483 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100023831 EAN 4018359109264 Paketgewicht 0,091 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

  • Artikelbezeichnung: TNC Adapt str Flng f-f (Alte Artikelnummer J01014A0004)
  • Wellenwiderstand: 50 Ohm
  • Ausführung: f-f
  • Max. Frequenz: 4 GHz
  • Rückflussdämpfung: typ.: 1 GHz: -27 dB; 3 GHz: -24 dB; 4 GHz: -23 dB
  • Einbaumaß: Z005

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
TNC-Einbaukupplung
Farbe
silberfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
TNC-Steckverbinder
Seite 1 Art des Anschlusses
Weiblich (Buchse)
Seite 2 Typ des Anschlusses
TNC-Steckverbinder
Seite 2 Art des Anschlusses
Weiblich (Buchse)
Schutzart (IP Code)
IP68
Steckrichtung
gerade
Wellenwiderstand
50 Ohm
Frequenzbereich (max.)
4 GHz

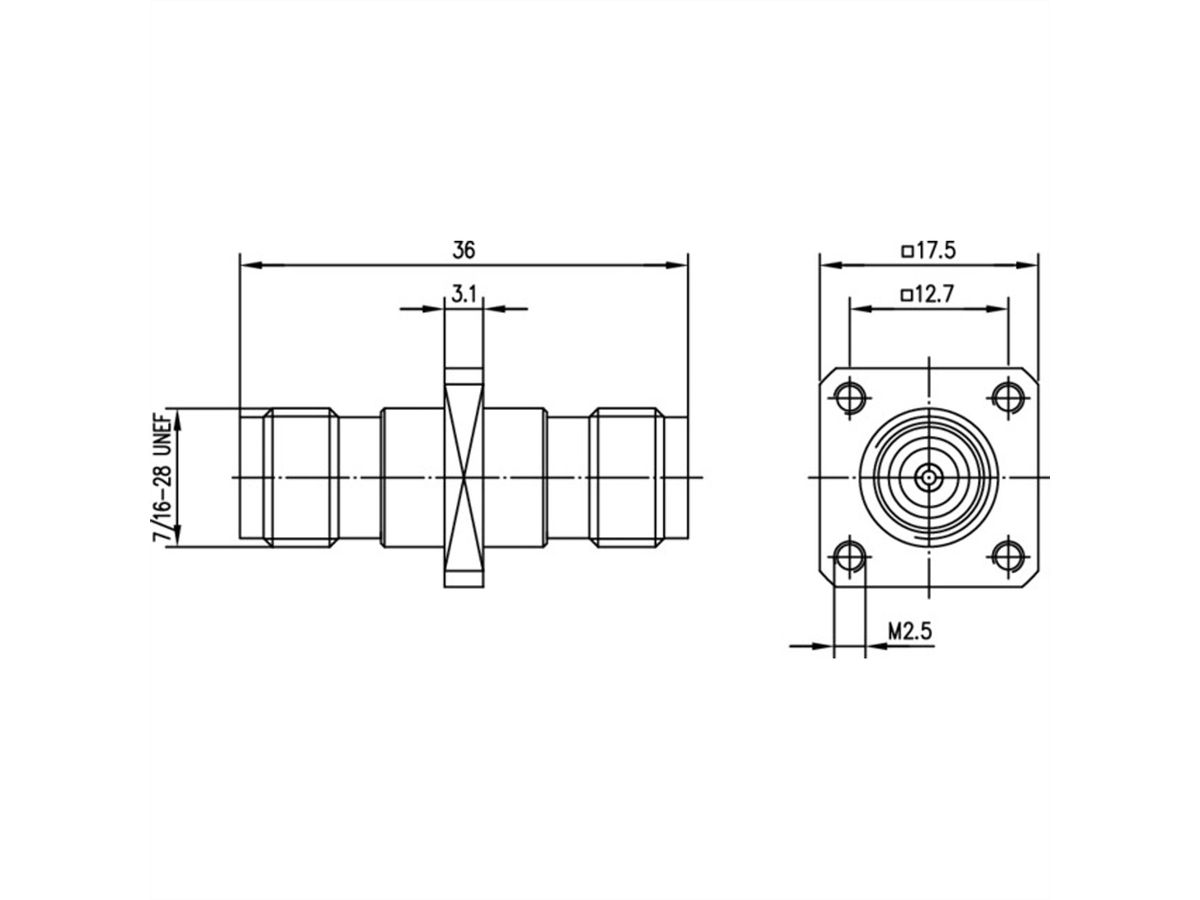

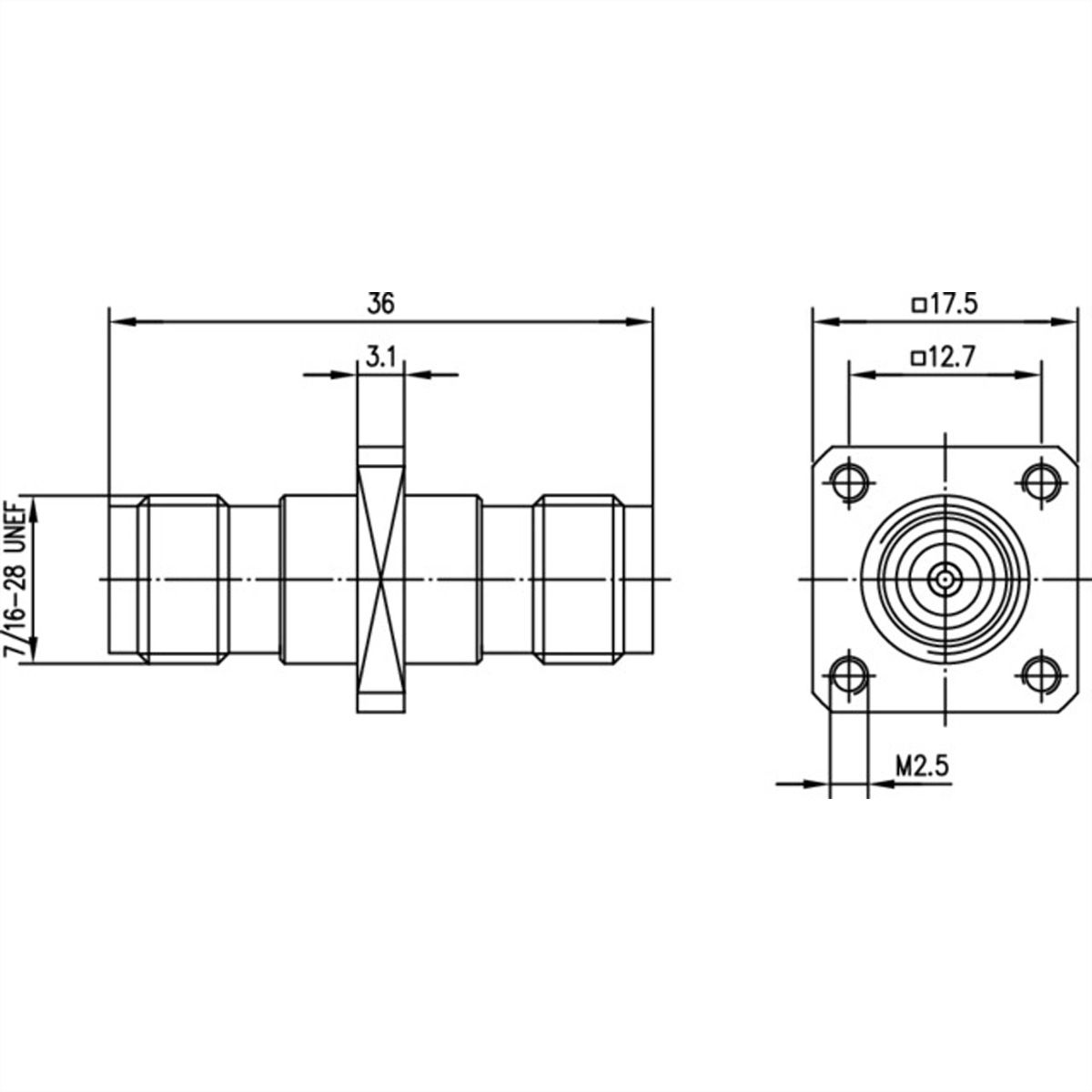

Höhe
17.5 mm
Breite
17.5 mm
Tiefe
36 mm
Gewicht
17 g
Verpackungshöhe
30 mm
Verpackungsbreite
70 mm
Verpackungstiefe
120 mm
Paketgewicht
0.091 kg

Downloads

Hersteller-Datenblatt - English (44,3 KB)
