Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26156010 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 24579602 |
| Paketgewicht | 11 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

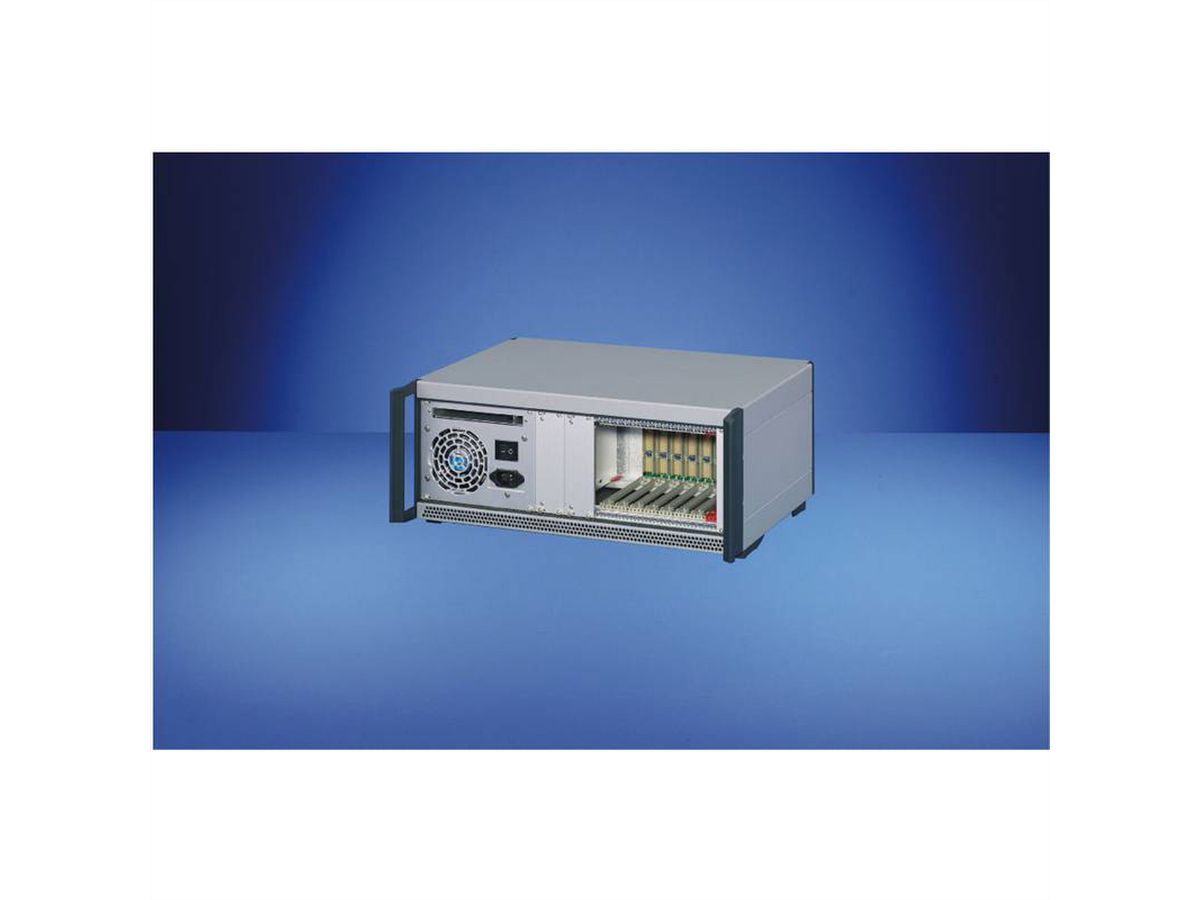

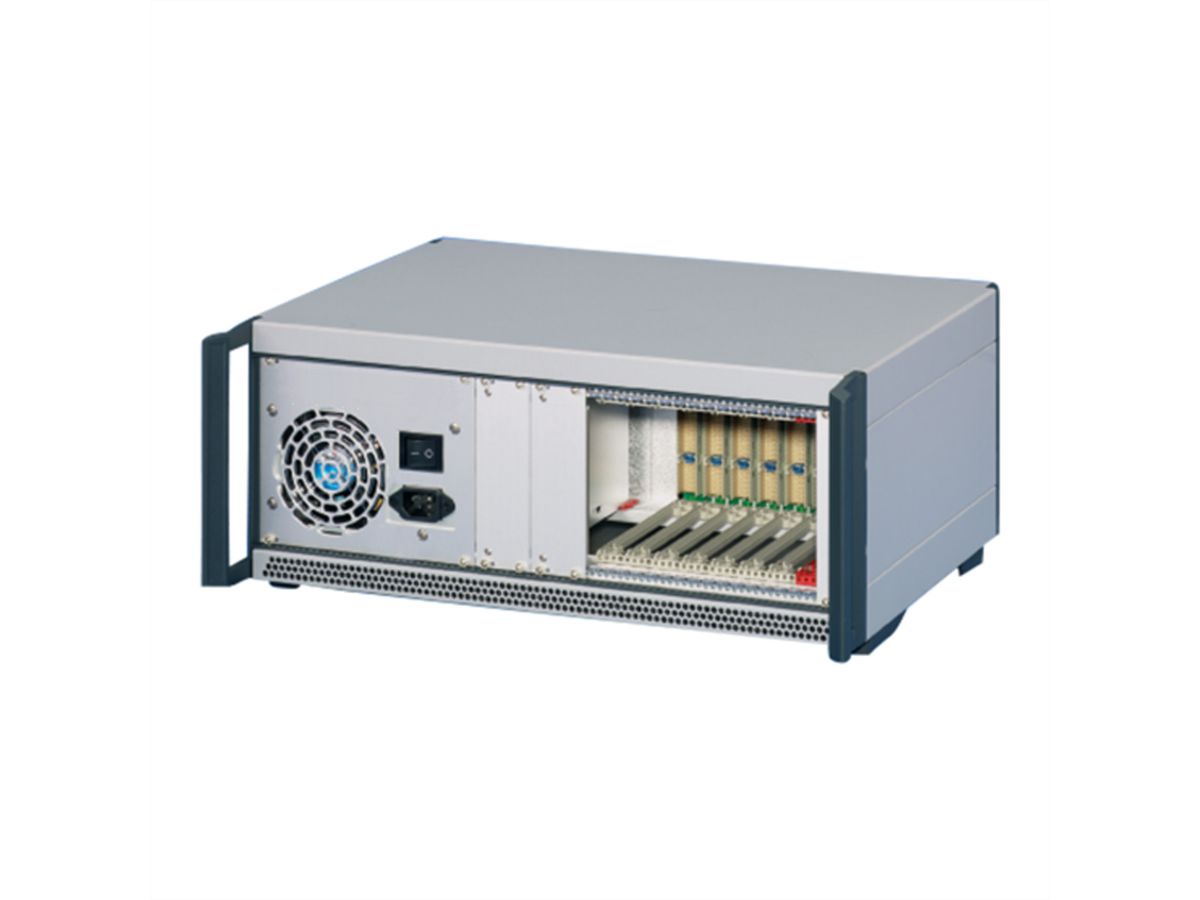

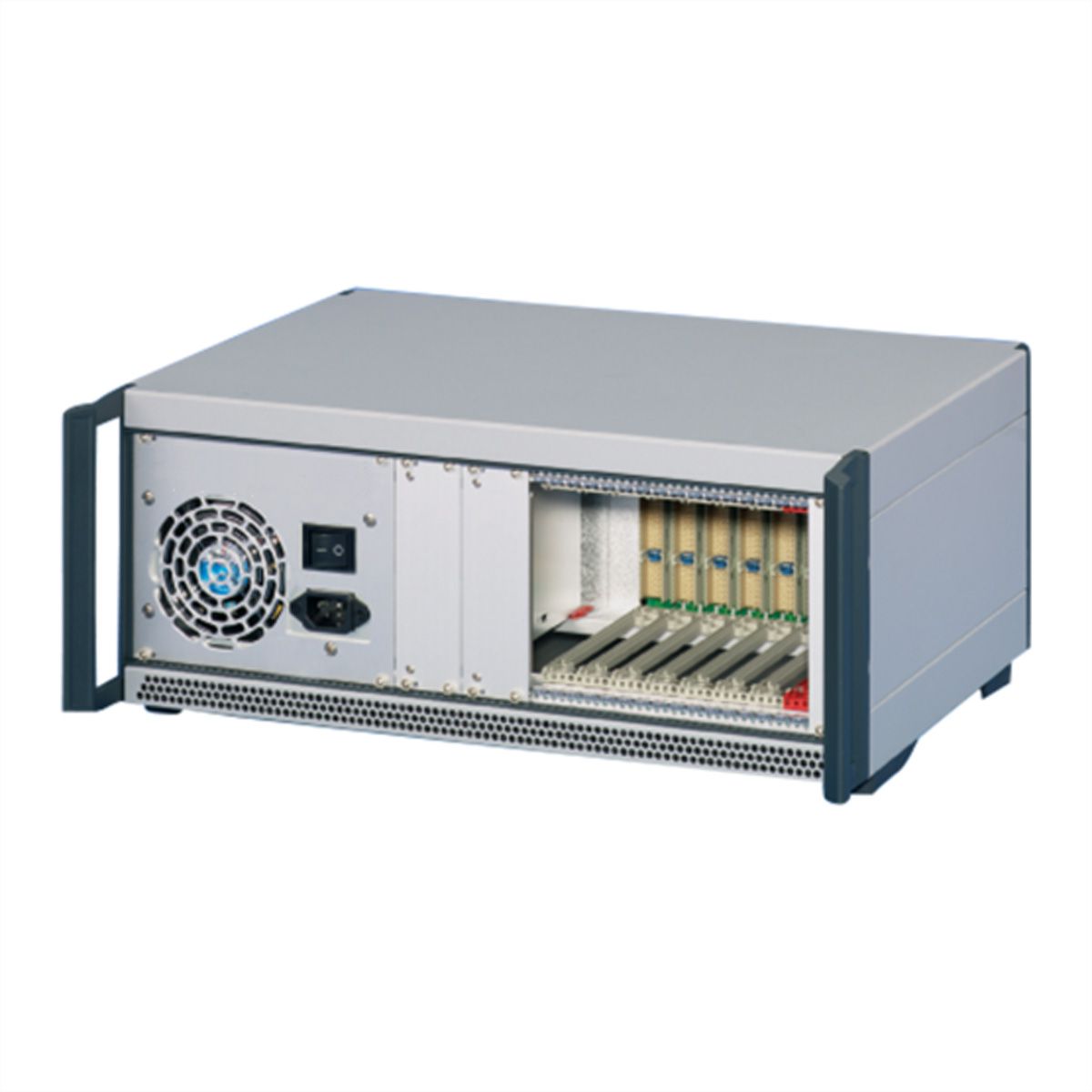

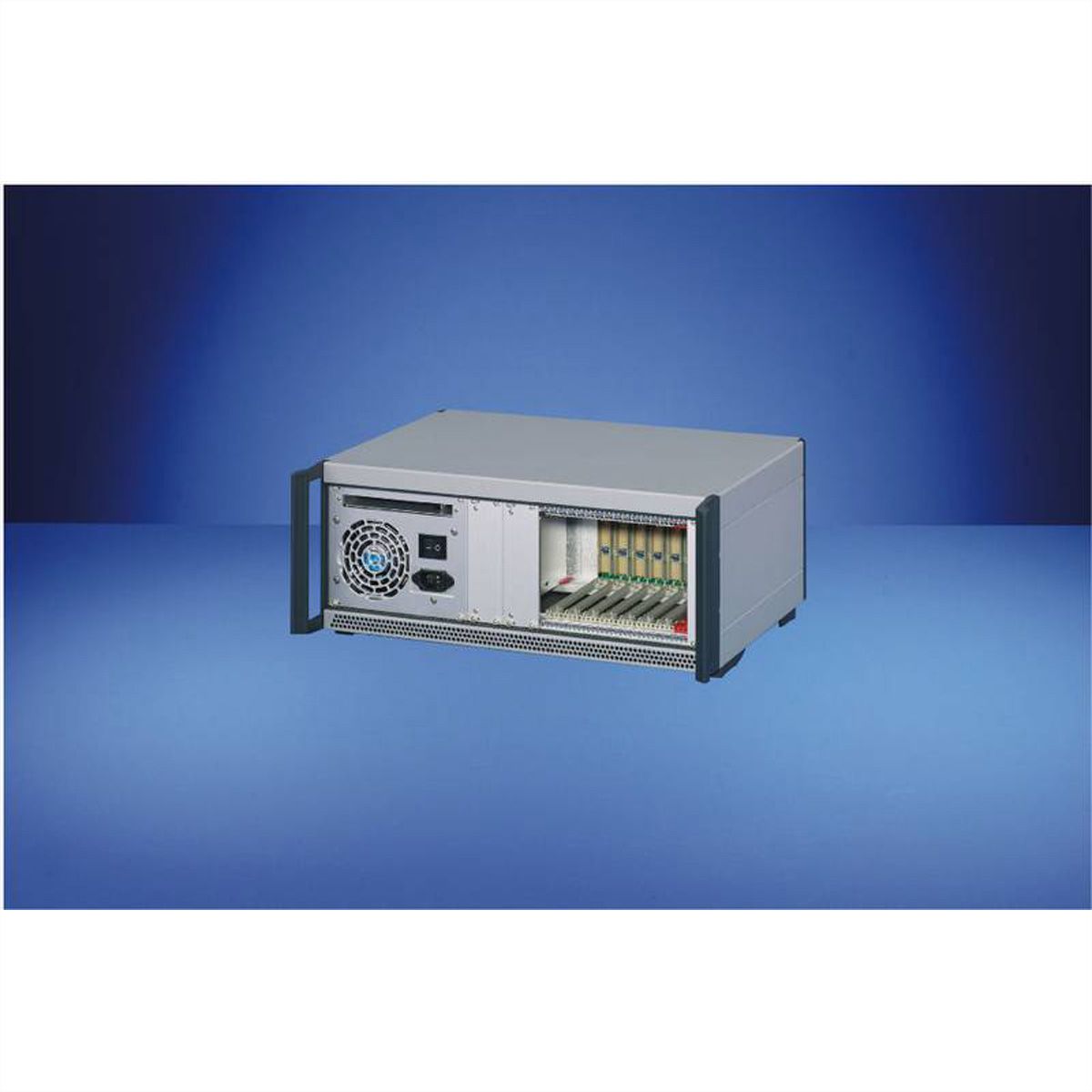

CPCI SYST.4U 84HP 160/80D
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.0 Rev. 3 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 3 HE, 160 mm tief - Rückseite, Rear I/O: 3 HE, 80 mm tief - Backplane: 8 Slot, 3 HE, 32 Bit, Systemslot rechts - 8 TE breite CPU einsetzbar - ATX-Netzgerät, 300 W - Entwärmung durch zwei Radialventilatoren vorne nach hinten - Einbaumöglichkeit von Slim-Line DVD-Laufwerk und Harddisk
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | CompactPCI Backplanes |
| Höheneinheiten | 4 HE |
| Höhe | 177 mm |
| Tiefe | 275 mm |
| Paketgewicht | 11 kg |

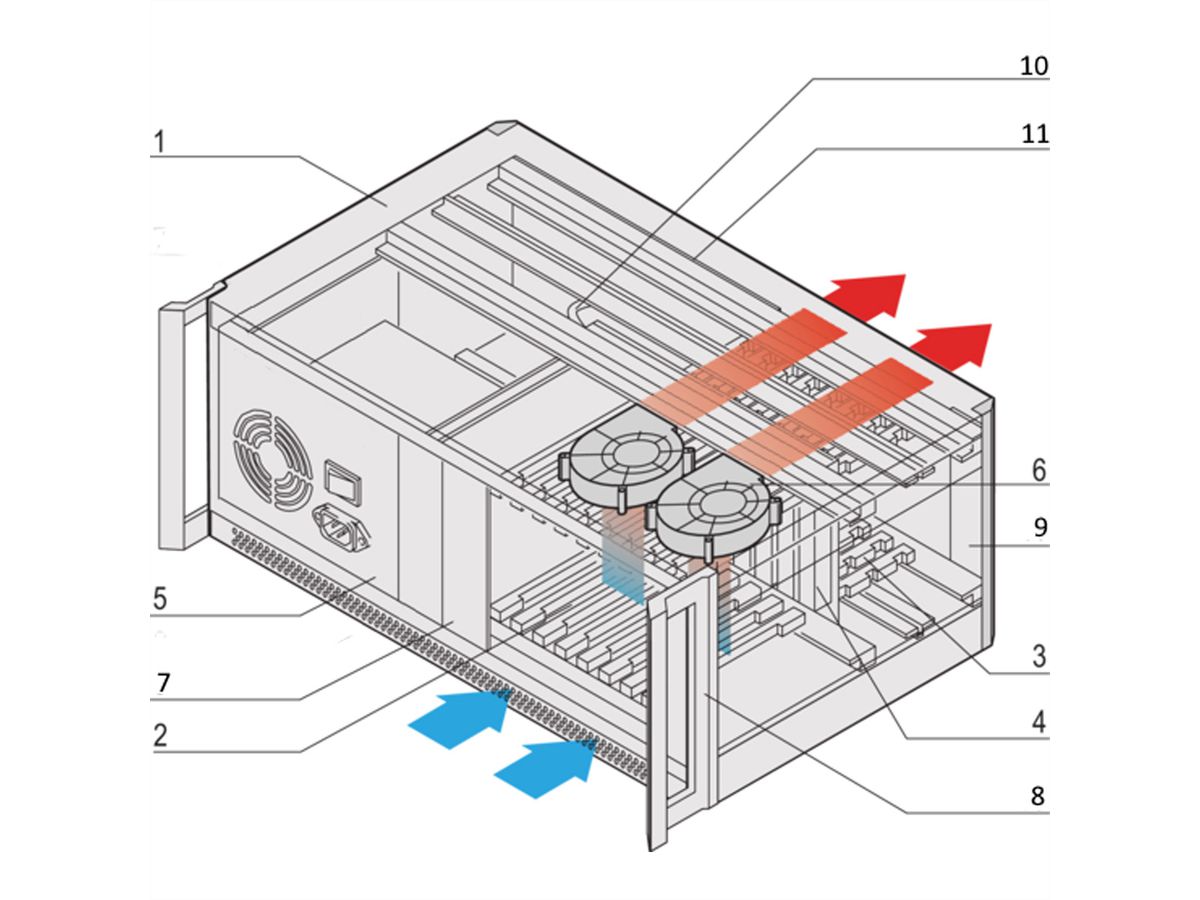

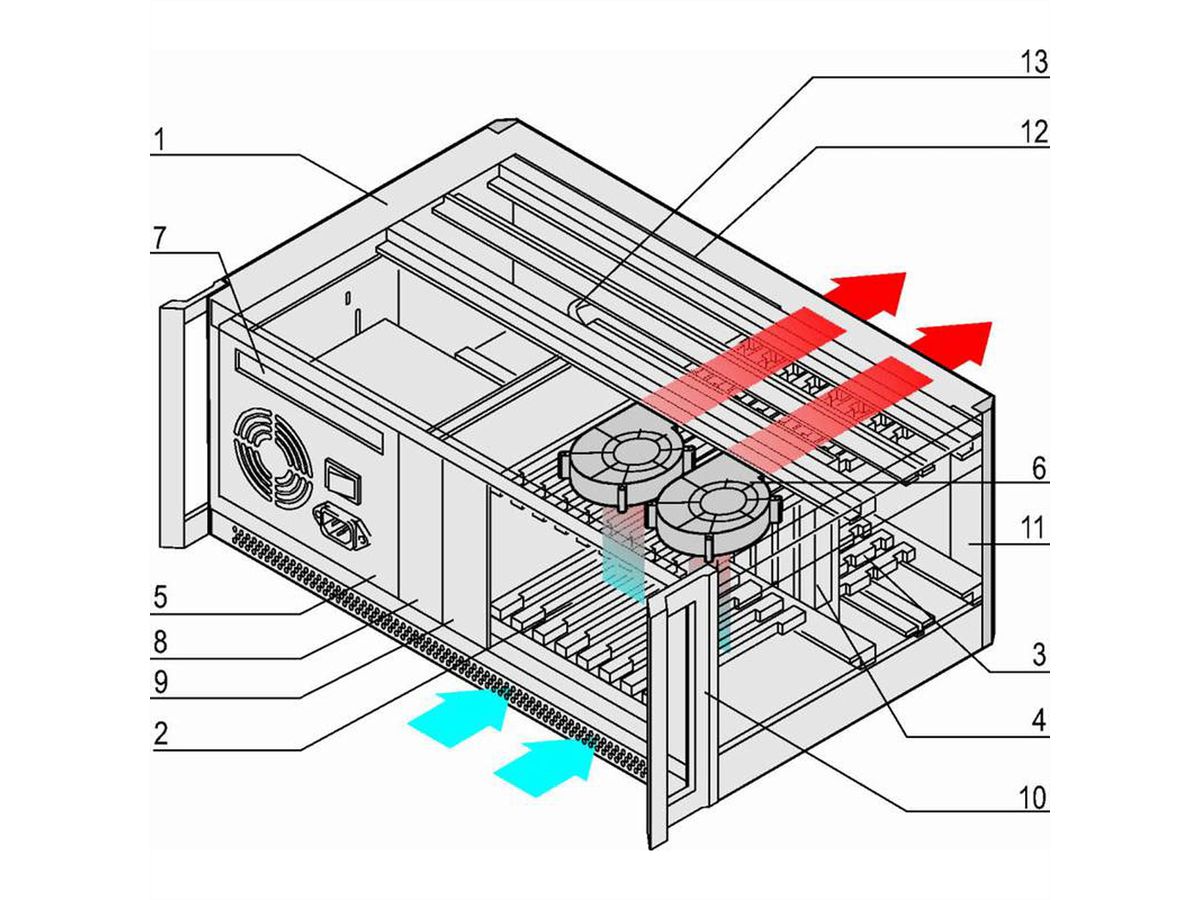

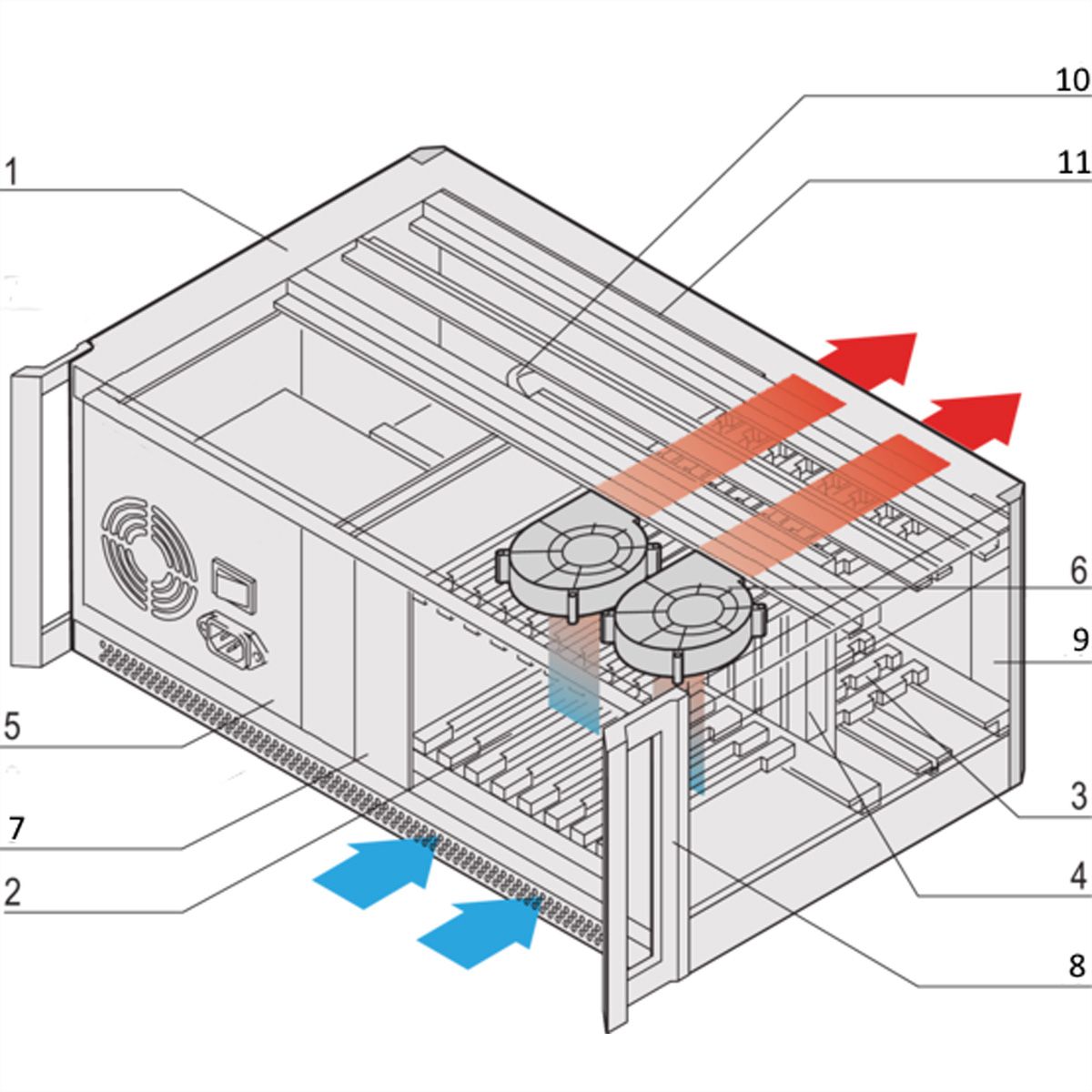

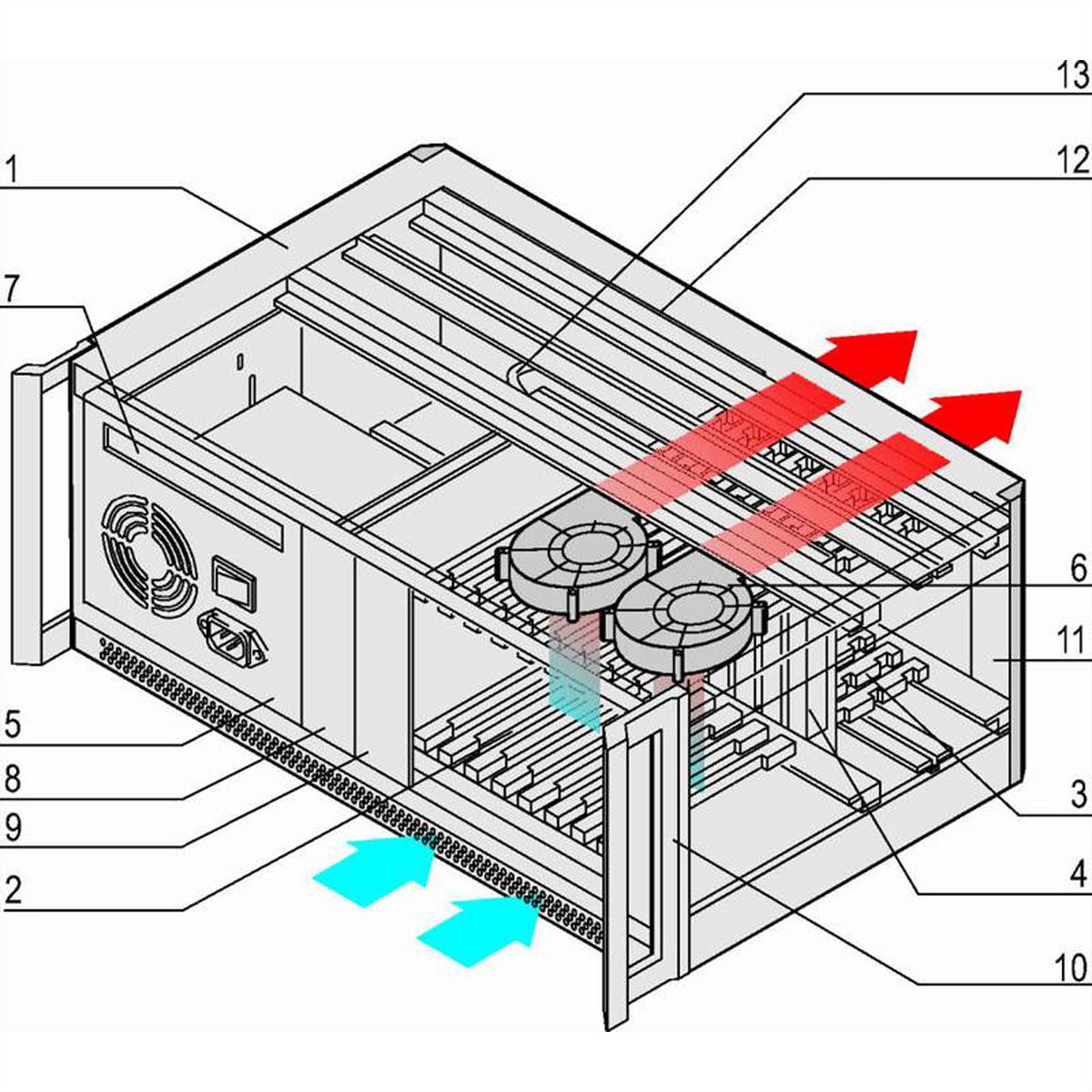

| Pos.1 (1x): | ratiopacPRO-air Gehäuse, RAL 9006, geschirmt, perforierte Luftein-/Auslassöffnungen vorne und hinten; Frontgriffe RAL 7016 |
|---|---|
| Pos.2 (8x): | Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (3 HE, 160 mm tief) |
| Pos.3 (8x): | Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (3 HE, 80 mm tief) |
| Pos.4 (1x): | Backplane für 3 HE-Karten; 8 Slot, 32 Bit (Bestell-Nr. 23006-818); Systemslot rechts, 4 TE (8 TE breite CPU einsetzbar) |
| Pos.5 (1x): | ATX-Netzgerät, 300 W; Weitbereichseingang 100 ... 240 VAC (3,3 V/28 A, 5 V/35 A, 12 V/22 A, -12 V/0,8 A); IEC-Kaltgerätestecker; Netzschalter; Lüfter; 32 TE |
| Pos.6 (2x): | Radialventilator, je 36 m3/h, freiblasend |
| Pos.7 (1x): | Laufwerkskassette zum Einbau eines Slim-Line DVD-Laufwerks |
| Pos.8 (1x): | Laufwerkskassette 3 HE, 8 TE, zum Einbau einer Harddisk |
| Pos.9 (1x): | Frontplatte, vorne, 3 HE, 8 TE |
| Pos.10 (1x): | Frontplatte, vorne, 3 HE, 4 TE, abnehmbar zur Erweiterung des Systemslots auf 8 TE |
| Pos.11 (1x): | Frontplatte, hinten, 3 HE, 4 TE |
| Pos.12 (1x): | Frontplatte, hinten, 3 HE, 48 TE |
| Pos.13 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
