SCHROFF Kassetten PRO 6 HE-Bausätze, Frontplatte ungeschirmt - KAS S1 OP 6HE 42TE 167T

Art.-Nr. 26156158 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24812942 Paketgewicht 2,138 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

Beschreibung

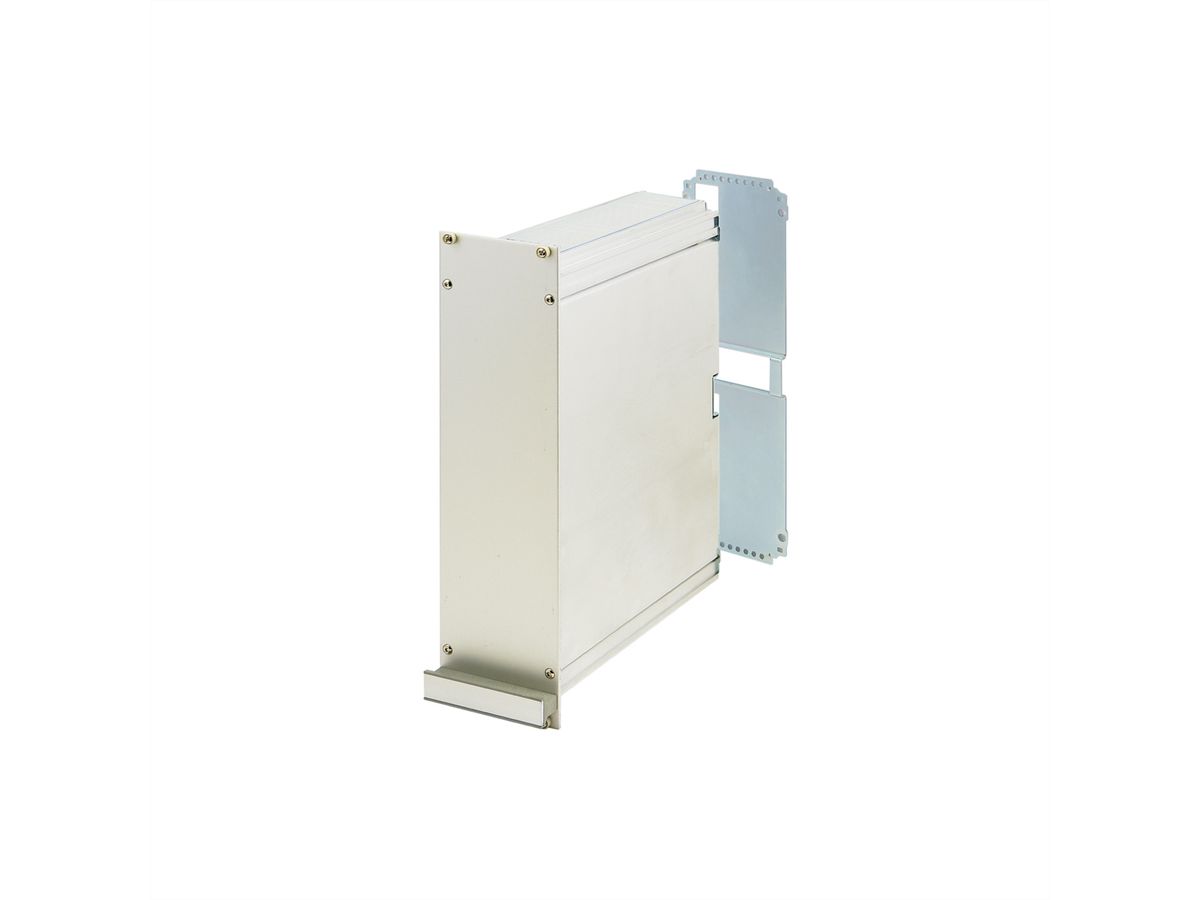

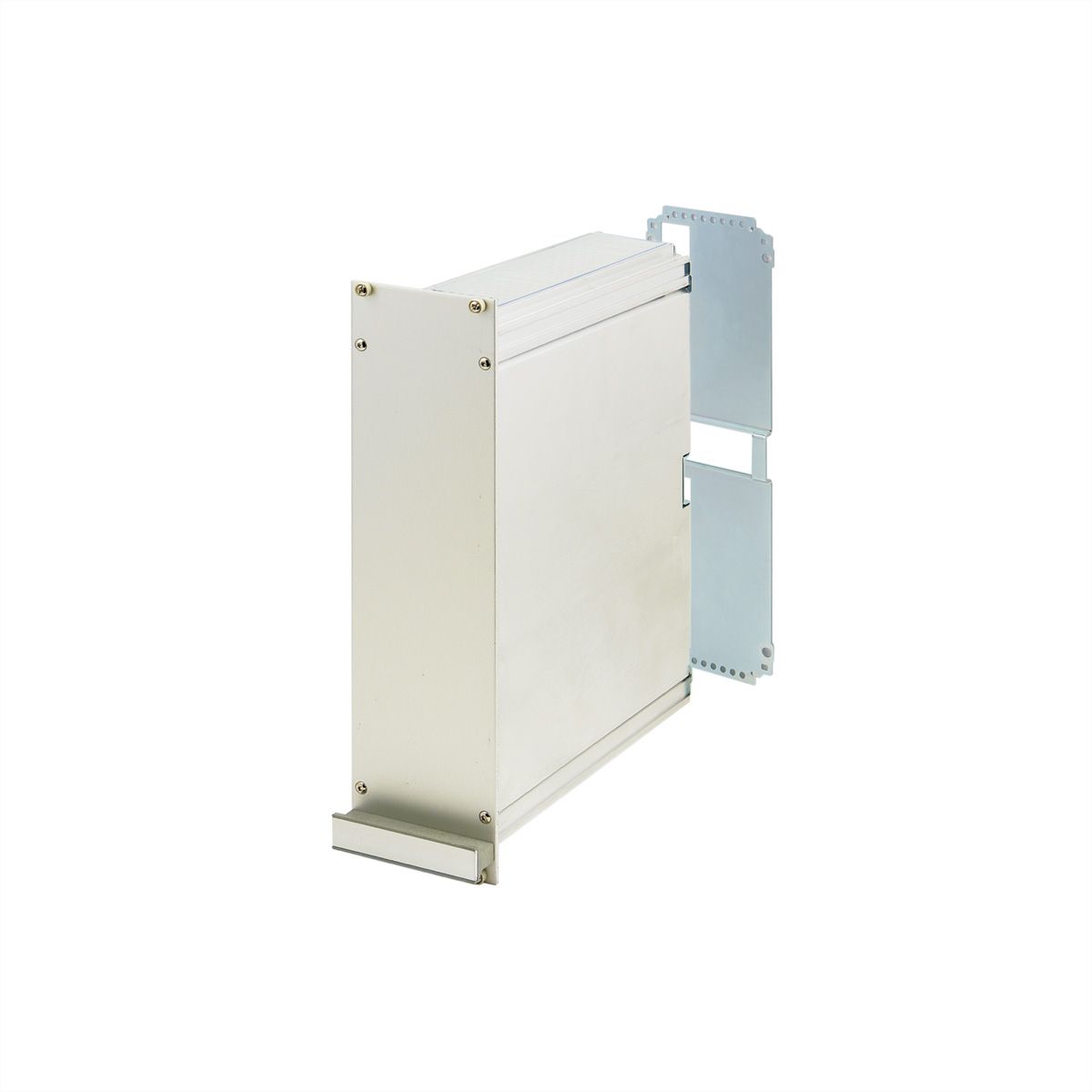

Kassettenbausatz, Deckblech geschlossen, Ausbruch in der Rückwand für 1 Steckverbinder, 6 HE, 42 TE, 167 mm

PIU S1 WO P 6U 42HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte (normgerechte Lage der Leiterplatte nur im linken Seitenwandprofil) - Deckblech-Ausführung (5a): Ohne Perforation - Rückwand-Ausführung (3b): Mit einem Ausbruch für einen Steckverbinder;Steckverbinder nach EN 60603 (DIN 41612), Bauformen: B, C, D, F, H, Q, R, S

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Kassetten
Höheneinheiten
6 HE
Breiteneinheiten
42 TE
Tiefe
167 mm
Verpackungshöhe
80 mm
Verpackungsbreite
260 mm
Verpackungstiefe
340 mm
Paketgewicht
2.138 kg
Lieferumfang (Bausatz):
Pos.1 (1x):
Frontplatte, Al, 2,5 mm, eloxiert, Schnittkanten blank
Pos.2 (1x):
Griff, grau, PPE, UL 94 V-1
Pos.3a (1x):
Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x):
Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte

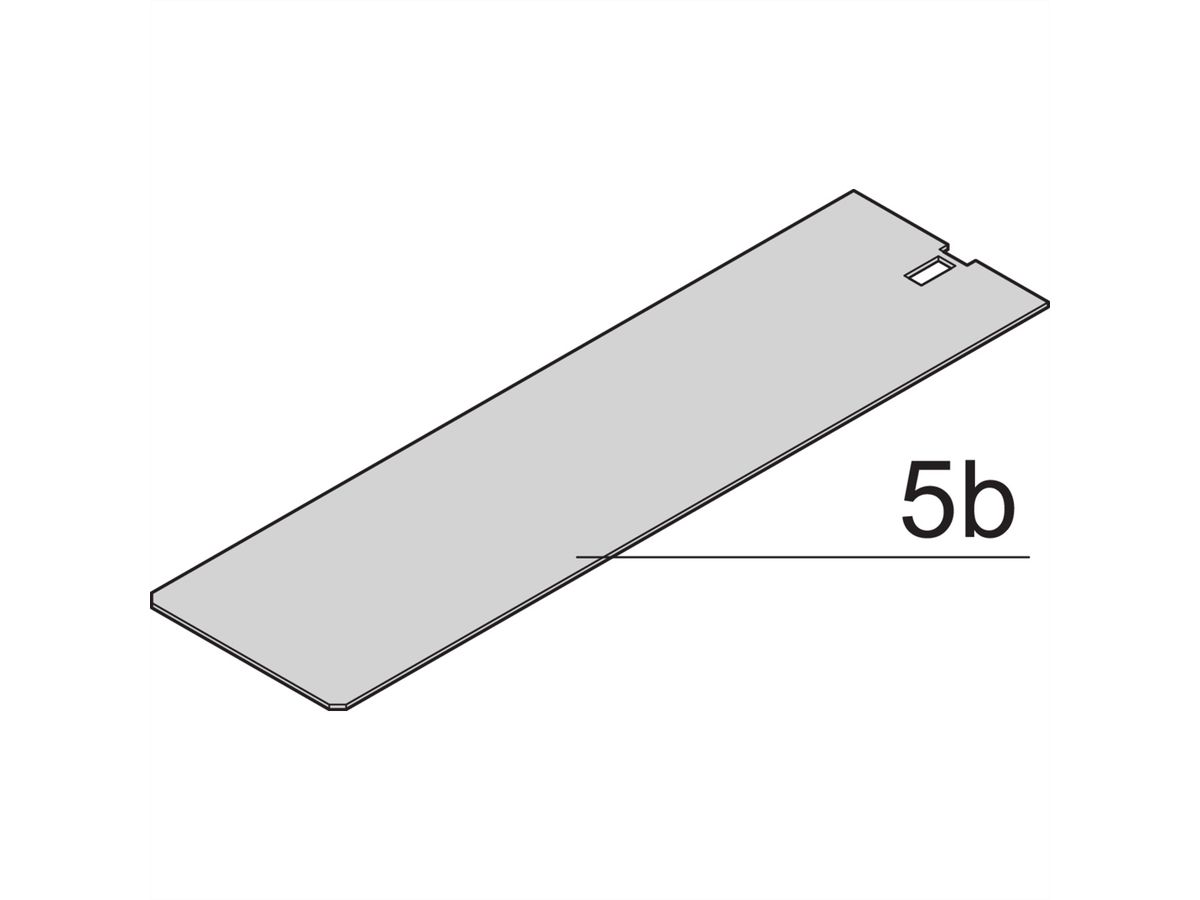

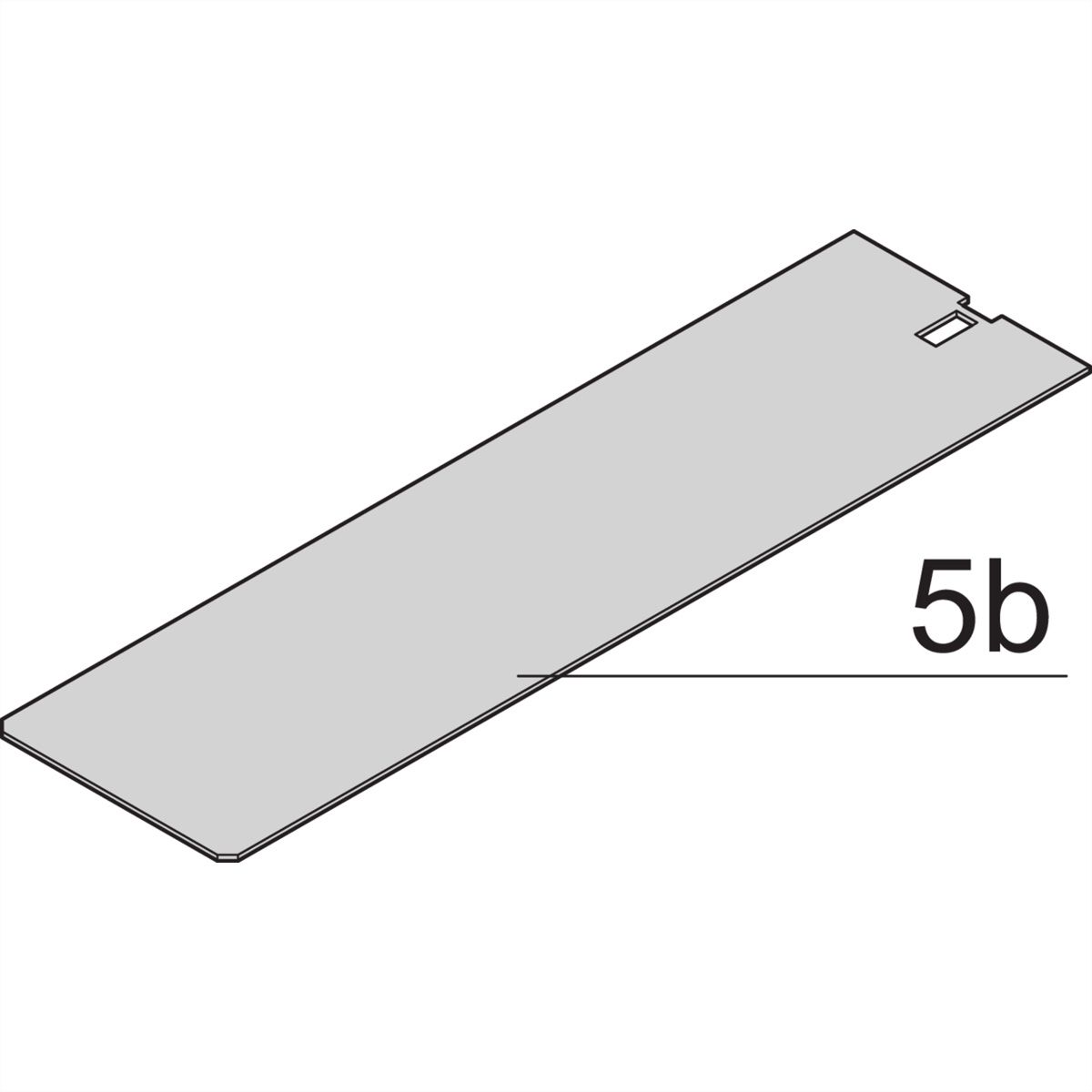

Pos.5b (2x):
Abdeckblech, St, verzinkt, 1,0 mm, ohne Perforation
Pos.6 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (745,7 KB) Hersteller-Datenblatt - English (744,8 KB)



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
