SCHROFF Kassetten PRO 6 HE-Bausätze, Frontplatte geschirmt (Textildichtung) - KAS S1 FS EMV 6HE 12TE 167T

Art.-Nr. 26156234 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24813712 Paketgewicht 1,043 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 10.09.2026

Beschreibung

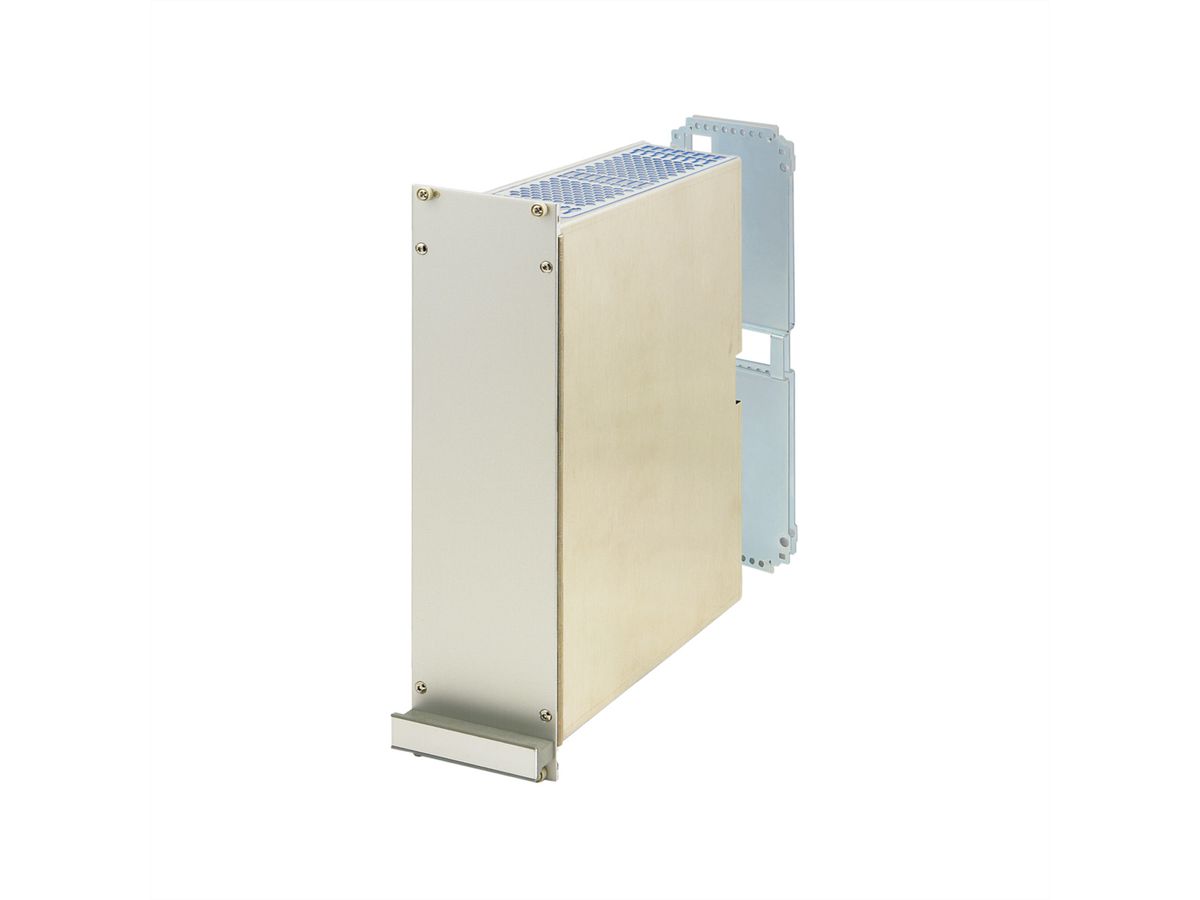

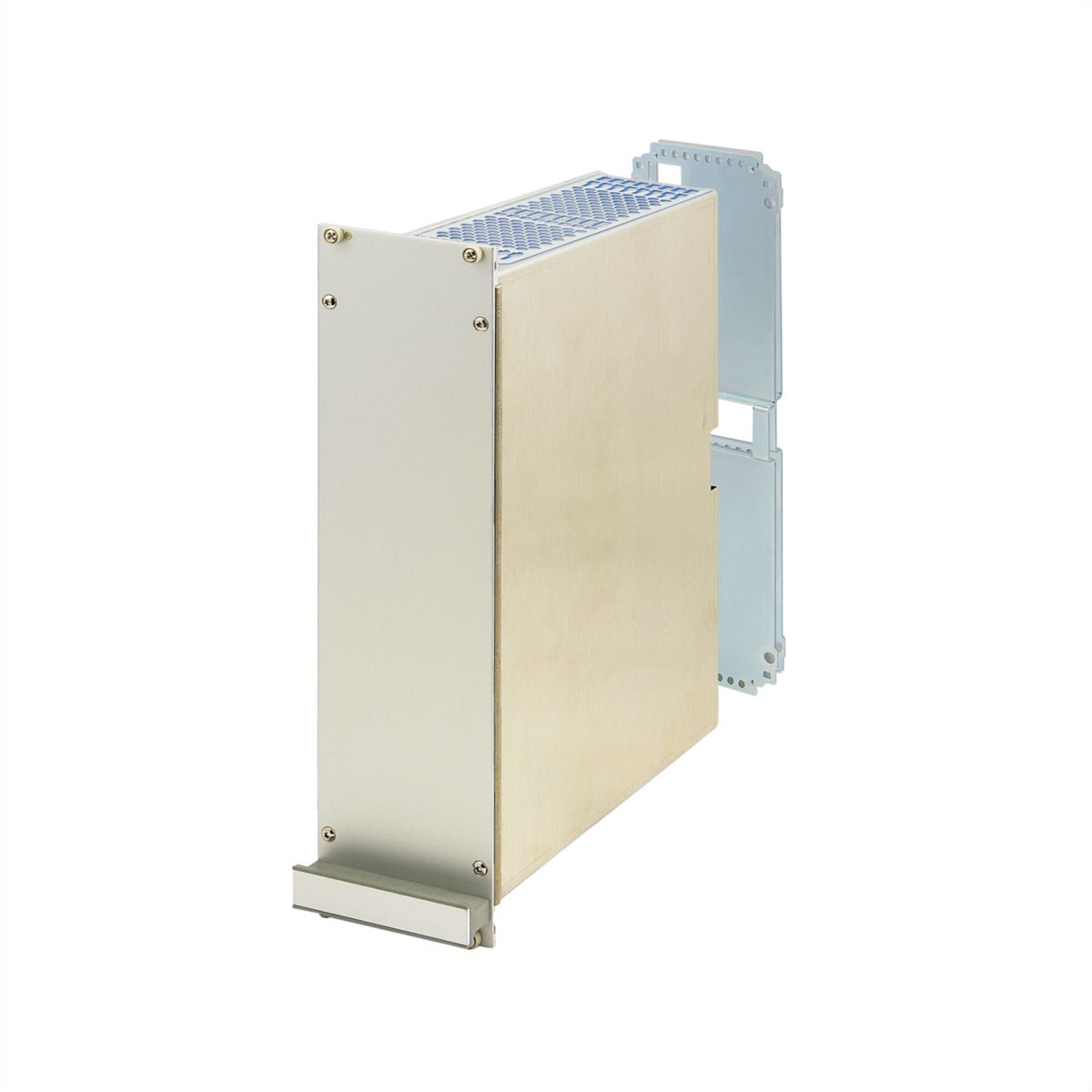

Kassettenbausatz, geschirmt, Deckblech perforiert, Ausbruch in der Rückwand für 1 Steckverbinder, 6 HE, 12 TE, 167 mm

PIU S1 GR EMC 6U 12HP 167D

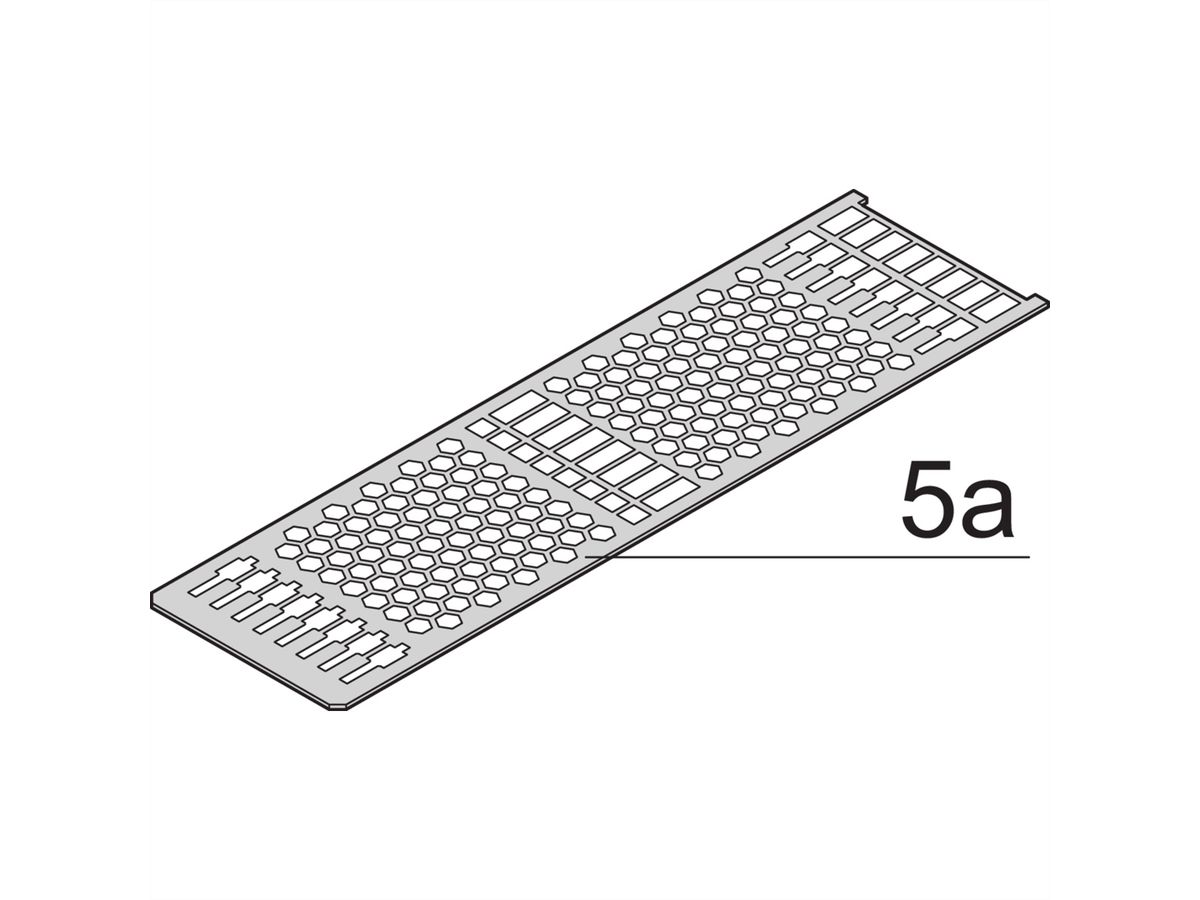

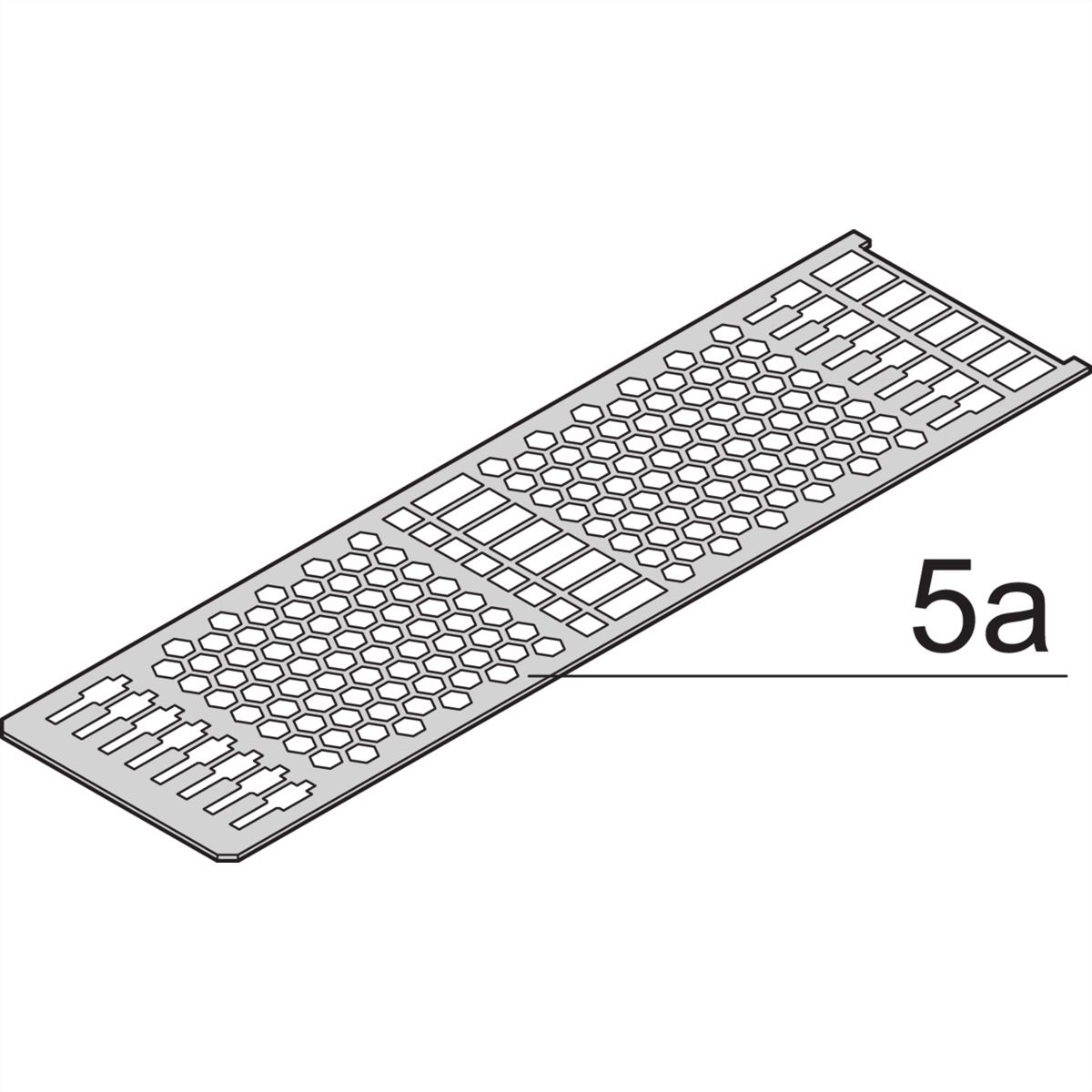

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte - Tiefe: 167 mm - Deckblech-Ausführung (5a): Mit Perforation für Führungsschienen (Luftdurchsatz ca. 60 %), Führungsschienen bitte separat bestellen - Rückwand-Ausführung (3a): Mit einem Ausbruch für einen Steckverbinder und Rückwandhalter (3c);Steckverbinder nach EN 60603 (DIN 41612), Bauformen: B, C, D, F, H, Q, R, S

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Kassetten
Höheneinheiten
6 HE
Breiteneinheiten
12 TE
Tiefe
167 mm
Verpackungshöhe
50 mm
Verpackungsbreite
250 mm
Verpackungstiefe
320 mm
Paketgewicht
1.043 kg
Lieferumfang (Bausatz):
Pos.1 (1x):
Frontplatte, U-Profil eloxiert, Rückseite leitfähig, Zentrierpin eingepresst
Pos.2 (1x):
Griff, grau, PPE, UL 94 V-1
Pos.3a (1x):
Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x):
Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte
Pos.5a (2x):
Abdeckblech, St, verzinkt, 1,0 mm, mit Perforation
Pos.6 (1x):
EMV-Dichtung (Textil)
Pos.7 (1x):
Befestigungsmaterial
