SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte ungeschirmt - KAS S2 FS 3HE 28TE 167T

Art.-Nr. 26156084 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24812328 EAN 4036088064180 Paketgewicht 0,646 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 10.09.2026

Beschreibung

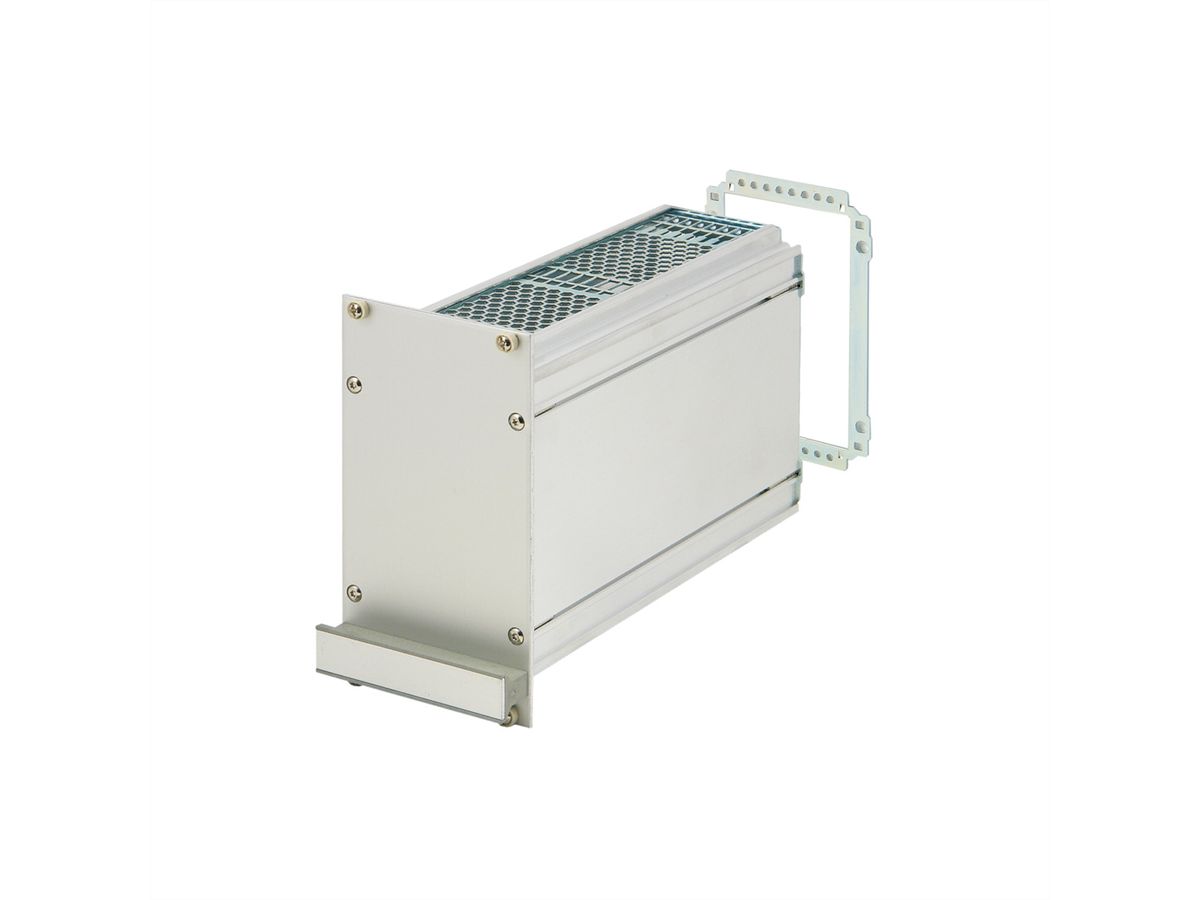

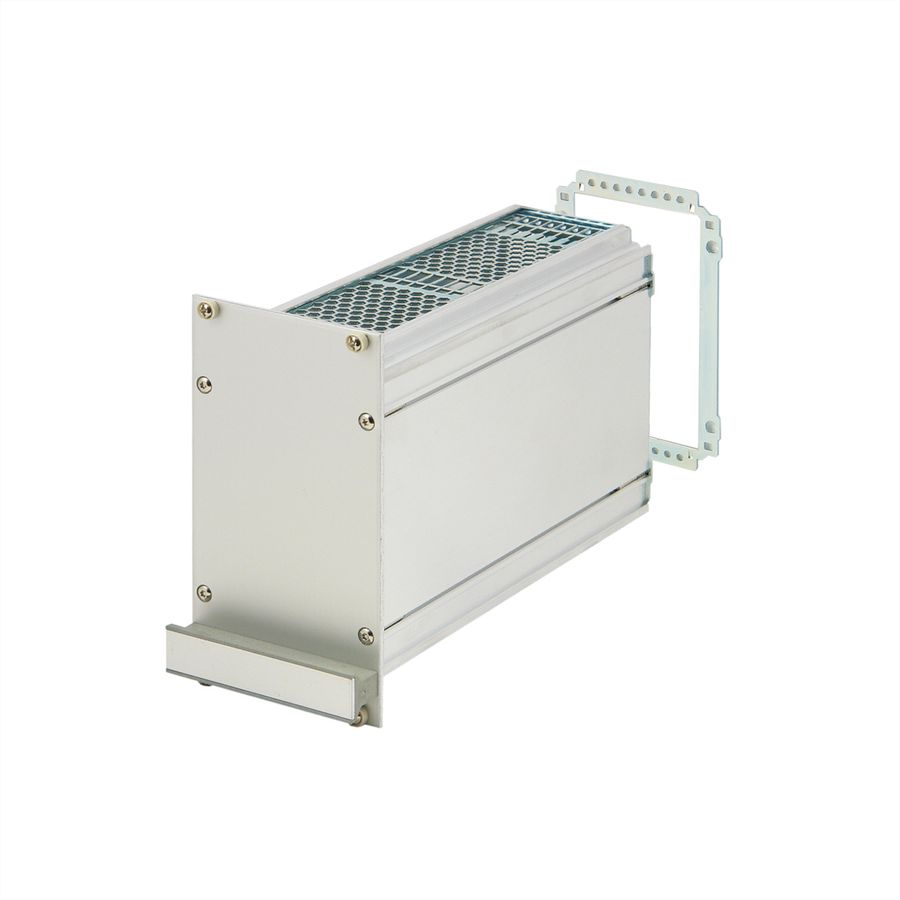

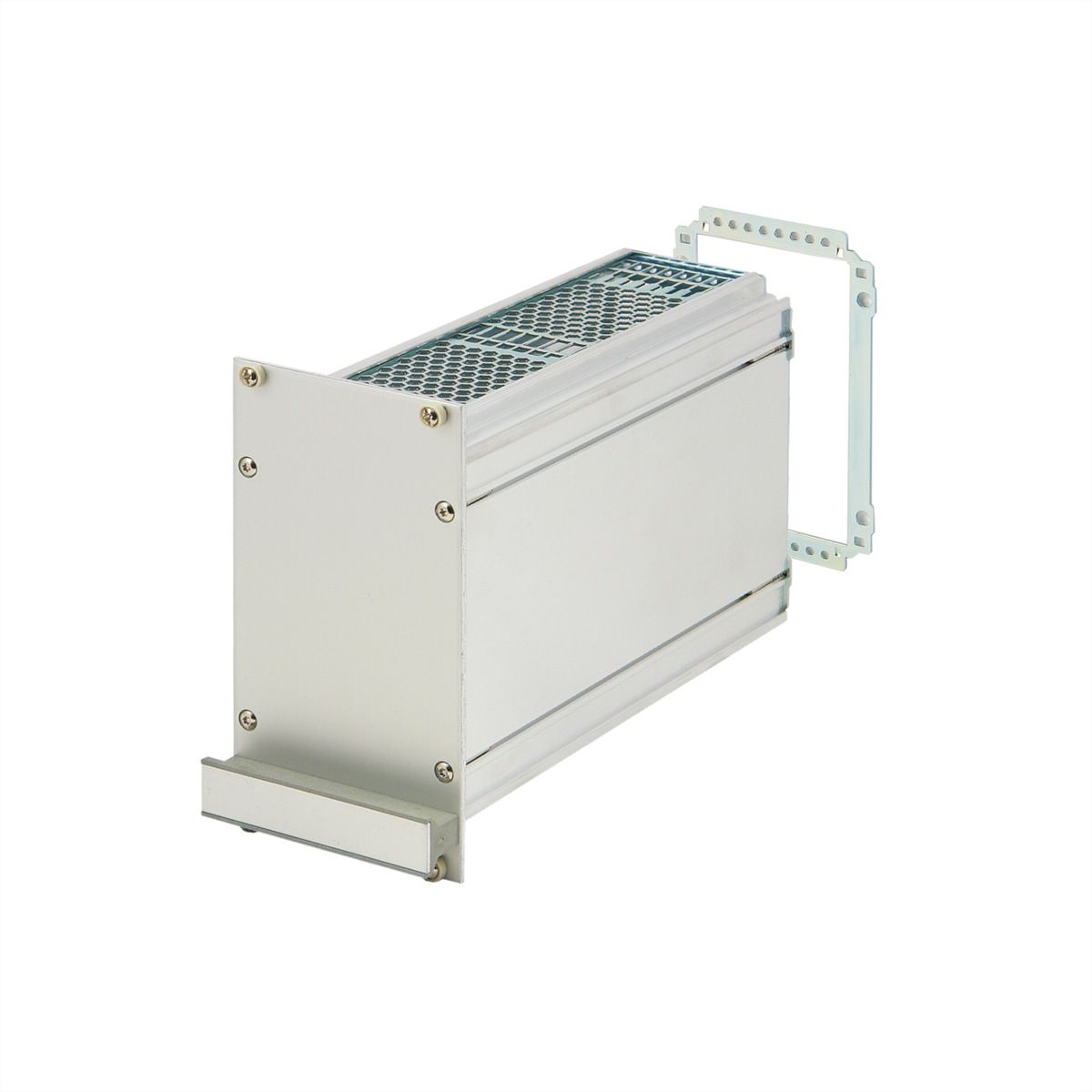

Kassettenbausatz, ungeschirmt, perforiert, mehrere Steckverbinder, 3 HE, 28 TE, 167 mm

PIU S2 GR 3U 28HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte (normgerechte Lage der Leiterplatte nur im linken Seitenwandprofil) - Deckblech-Ausführung (5a): Für Führungsschienen-Montage (perforiert, Luftdurchsatz ca. 60 %),Führungsschienen bitte separat bestellen - Rückwand-Ausführung (3b): Mit breitem Ausbruch für mehrere Steckverbinder und Rückwandhalter (3c)

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Kassetten
Höheneinheiten
3 HE
Breiteneinheiten
28 TE
Tiefe
167 mm
Verpackungshöhe
50 mm
Verpackungsbreite
170 mm
Verpackungstiefe
300 mm
Paketgewicht
0.646 kg

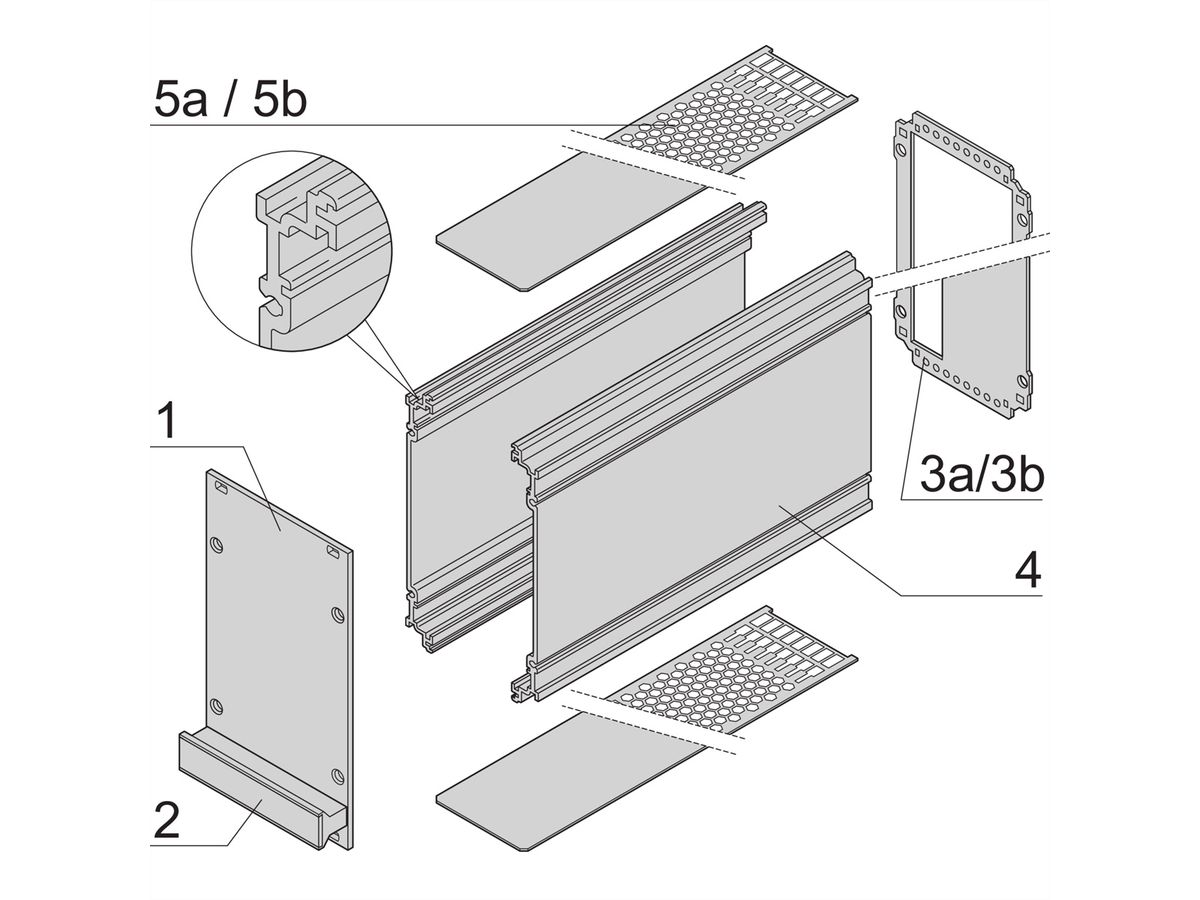

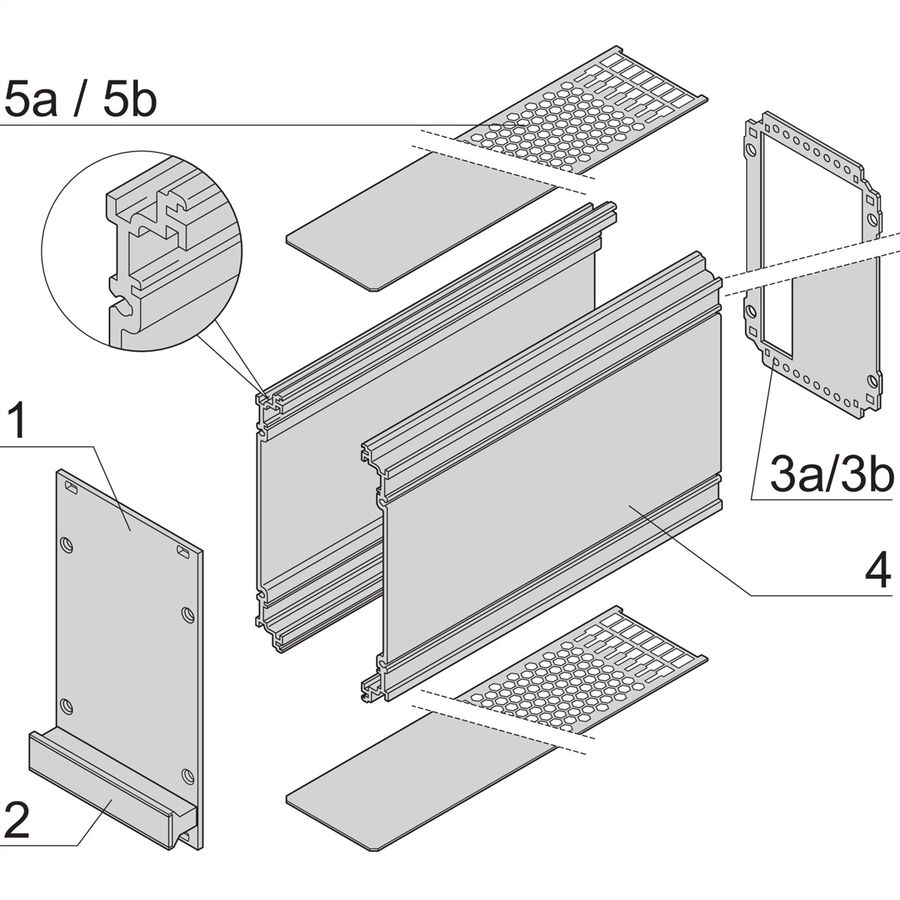

Lieferumfang (Bausatz):
Pos.1 (1x):
Frontplatte, Al, 2,5 mm, eloxiert, Schnittkanten blank
Pos.2 (1x):
Griff, grau, PPE, UL 94 V-1
Pos.3b (1x):
Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für mehrere Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1 und Slot 2), inkl. 2 Führungsschienen
Pos.3c (2x):
Rückwandhalter
Pos.4 (2x):
Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte
Pos.5a (2x):
Abdeckblech, St, verzinkt, 1,0 mm, für Führungsschienen, mit Perforation
Pos.6 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1,4 MB) Hersteller-Datenblatt - English (1,6 MB)



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
