SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte geschirmt (Textildichtung) - KAS S1 OP EMV 3HE 28TE 167T

Art.-Nr. 26156211 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24813428 Paketgewicht 0,972 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 10.09.2026

Beschreibung

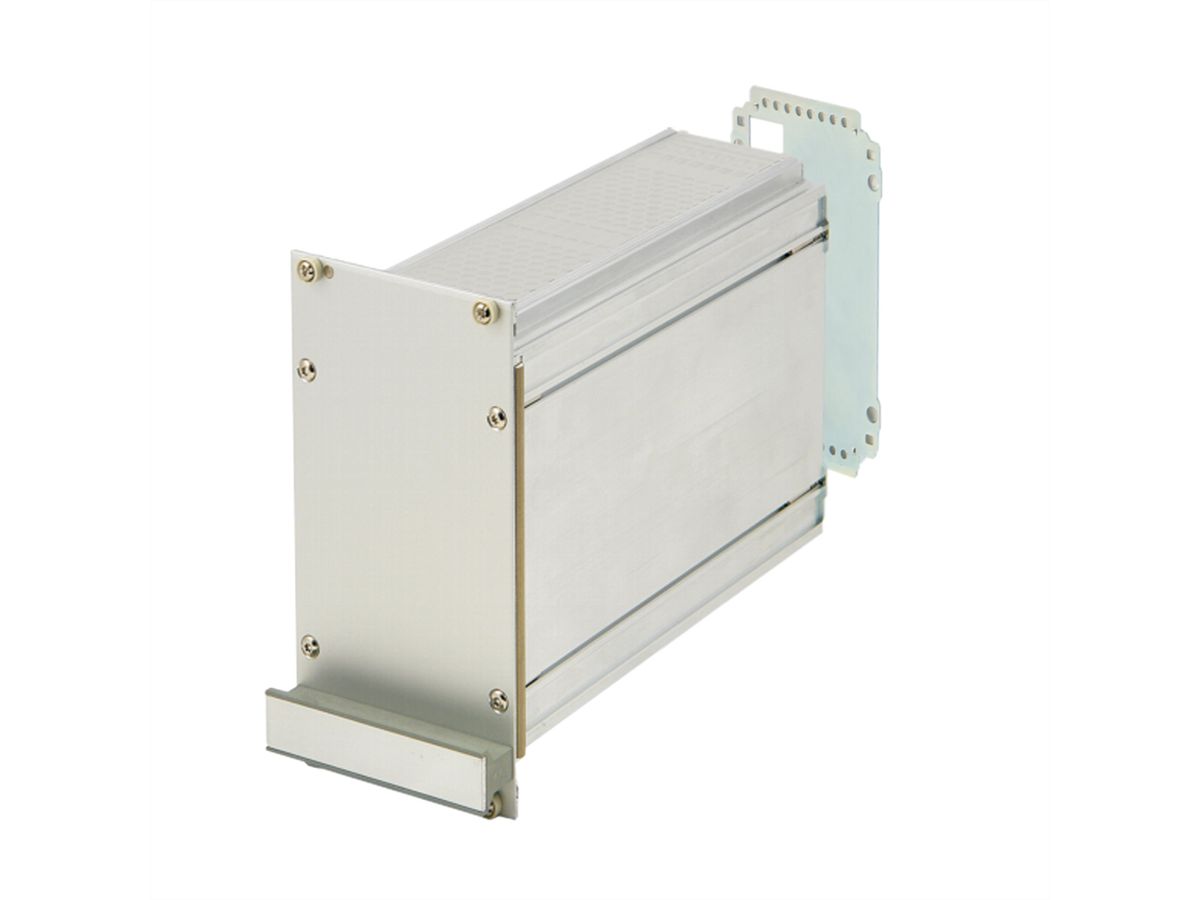

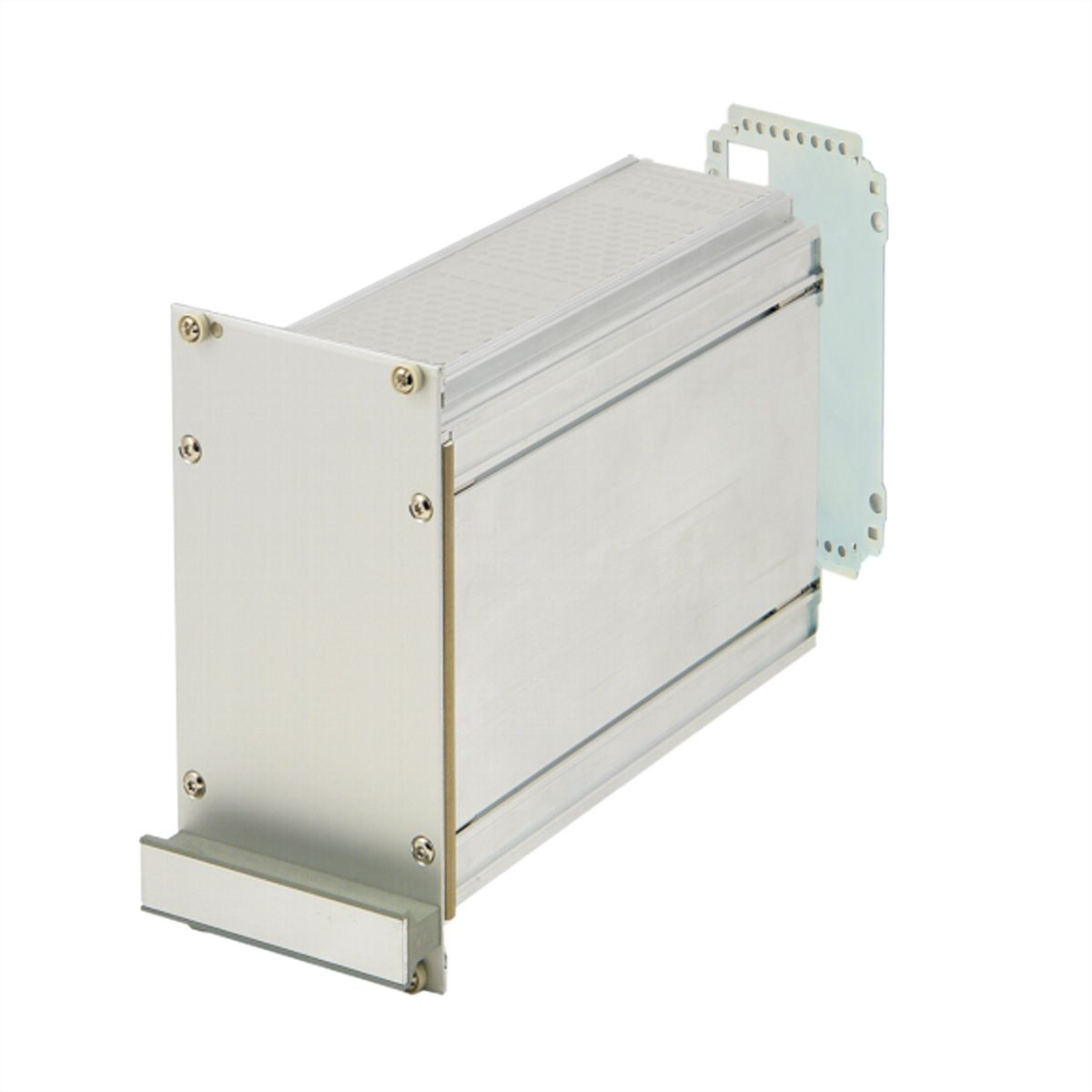

Kassettenbausatz, geschirmt, Deckblech ohne Perforation, Rückwand mit 1 Ausbruch für Steckverbinder, 3 HE, 28 TE, 167 mm

PIU S1 WO P EMC 3U 28HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte - Tiefe: 167 mm - Deckblech-Ausführung: Ohne Perforation (5b) - Rückwand-Ausführung: Mit einem Ausbruch für einen Steckverbinder (3a)

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Kassetten
Höheneinheiten
3 HE
Breiteneinheiten
28 TE
Tiefe
167 mm
Verpackungshöhe
60 mm
Verpackungsbreite
190 mm
Verpackungstiefe
320 mm
Paketgewicht
0.972 kg

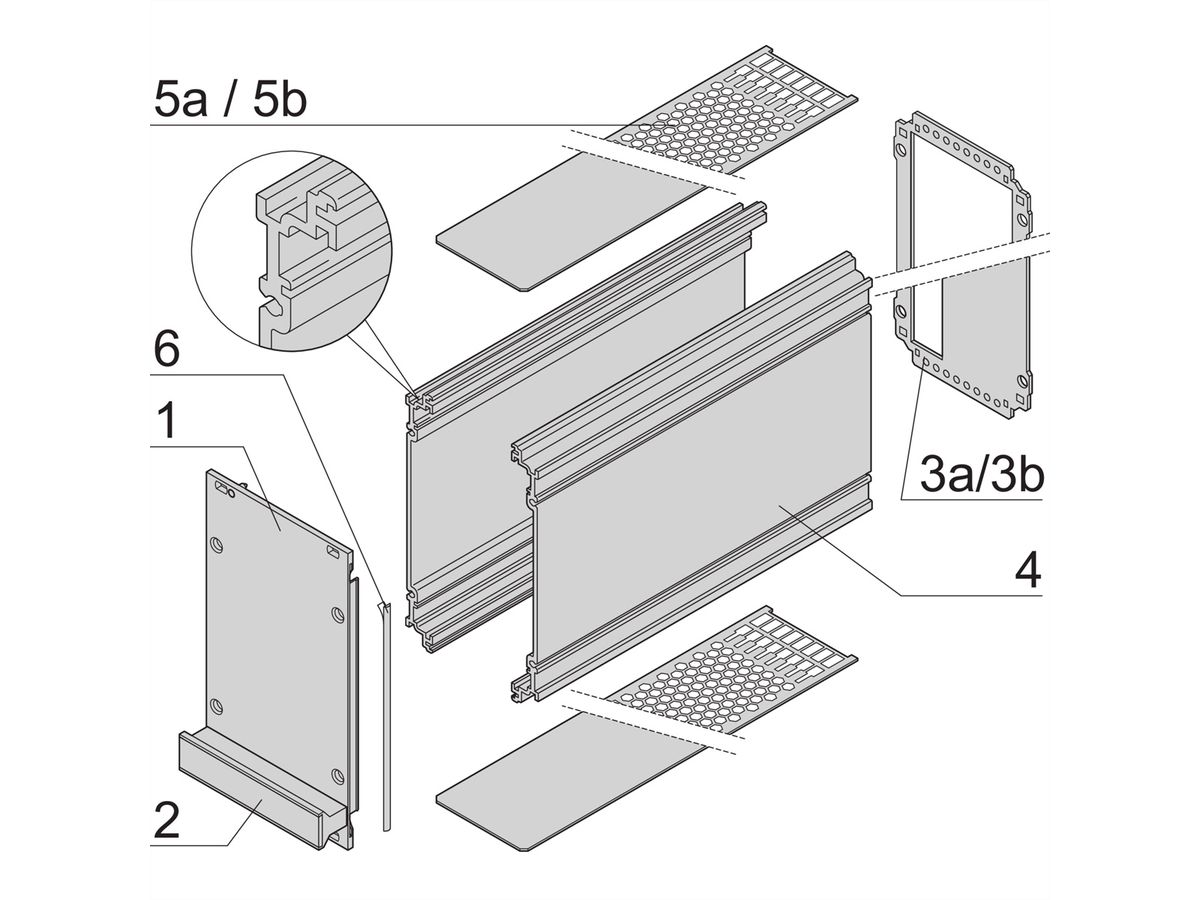

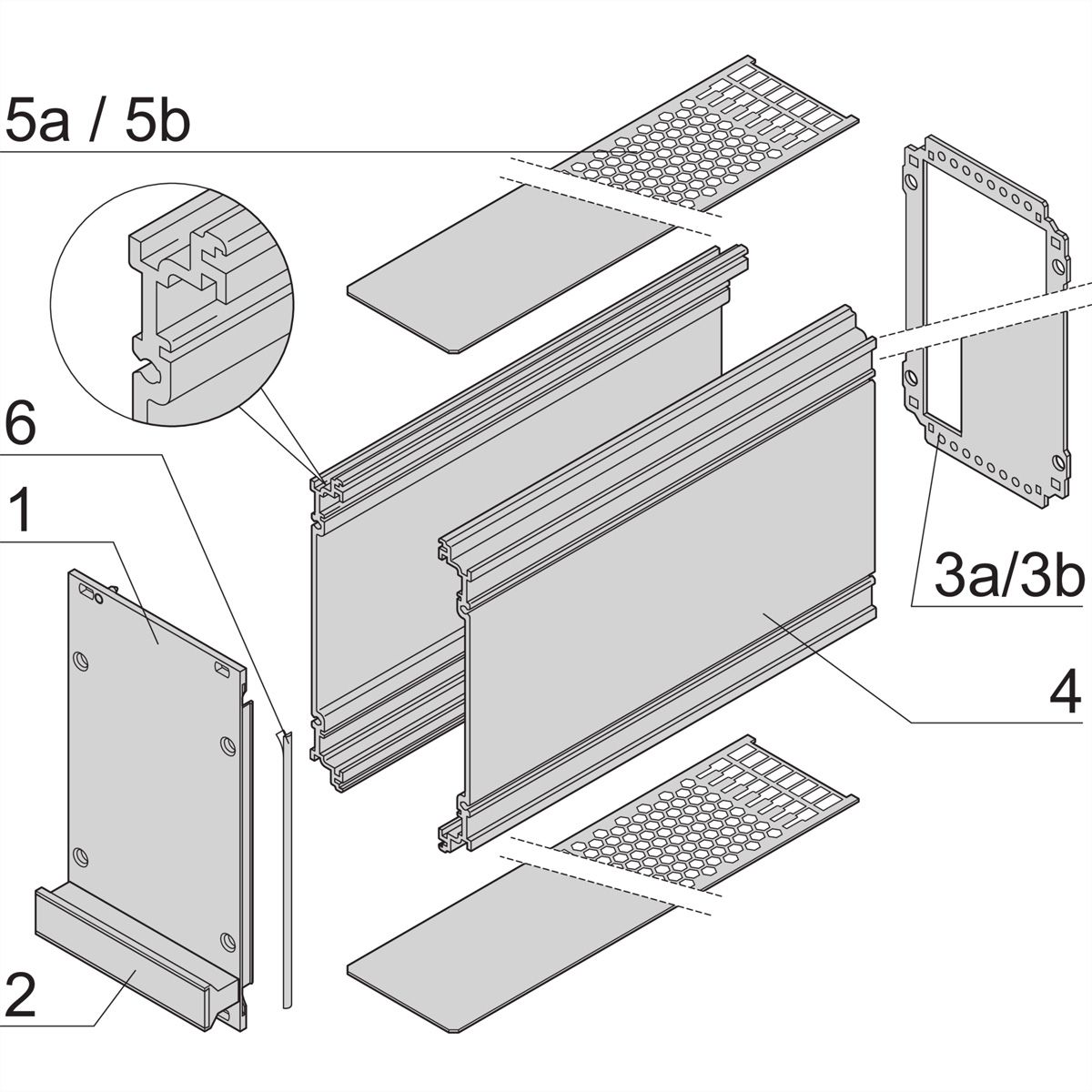

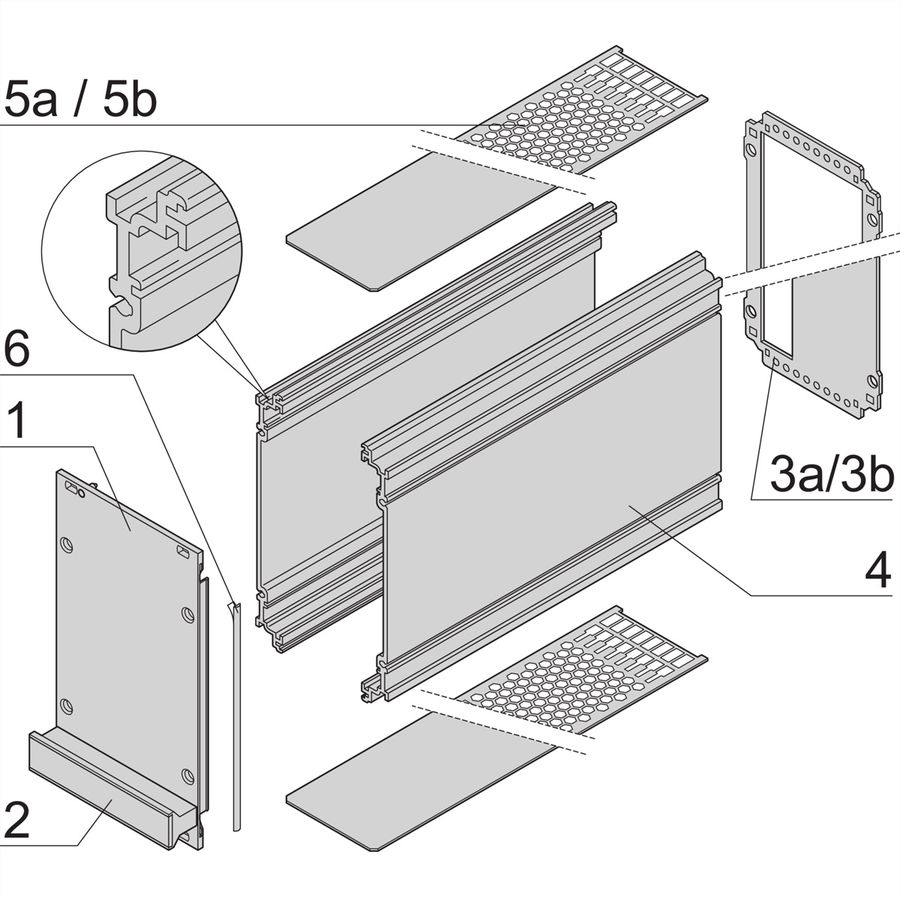

Lieferumfang (Bausatz):
Pos.1 (1x):
Frontplatte, U-Profil eloxiert, Rückseite leitfähig, Zentrierpin eingepresst
Pos.2 (1x):
Griff, grau, PPE, UL 94 V-1
Pos.3a (1x):
Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x):
Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte
Pos.5b (2x):
Abdeckblech, St, verzinkt, 1,0 mm, ohne Perforation
Pos.6 (1x):
EMV-Dichtung (Textil)
Pos.7 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (875,6 KB) Hersteller-Datenblatt - English (874,8 KB) Hersteller-Datenblatt - English (1,6 MB)
