SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte geschirmt (Textildichtung) - KAS S1 FS EMV 3HE 14TE 227T

Art.-Nr. 26156188 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24813264 EAN 4036088065293 Paketgewicht 0,667 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 10.09.2026

Beschreibung

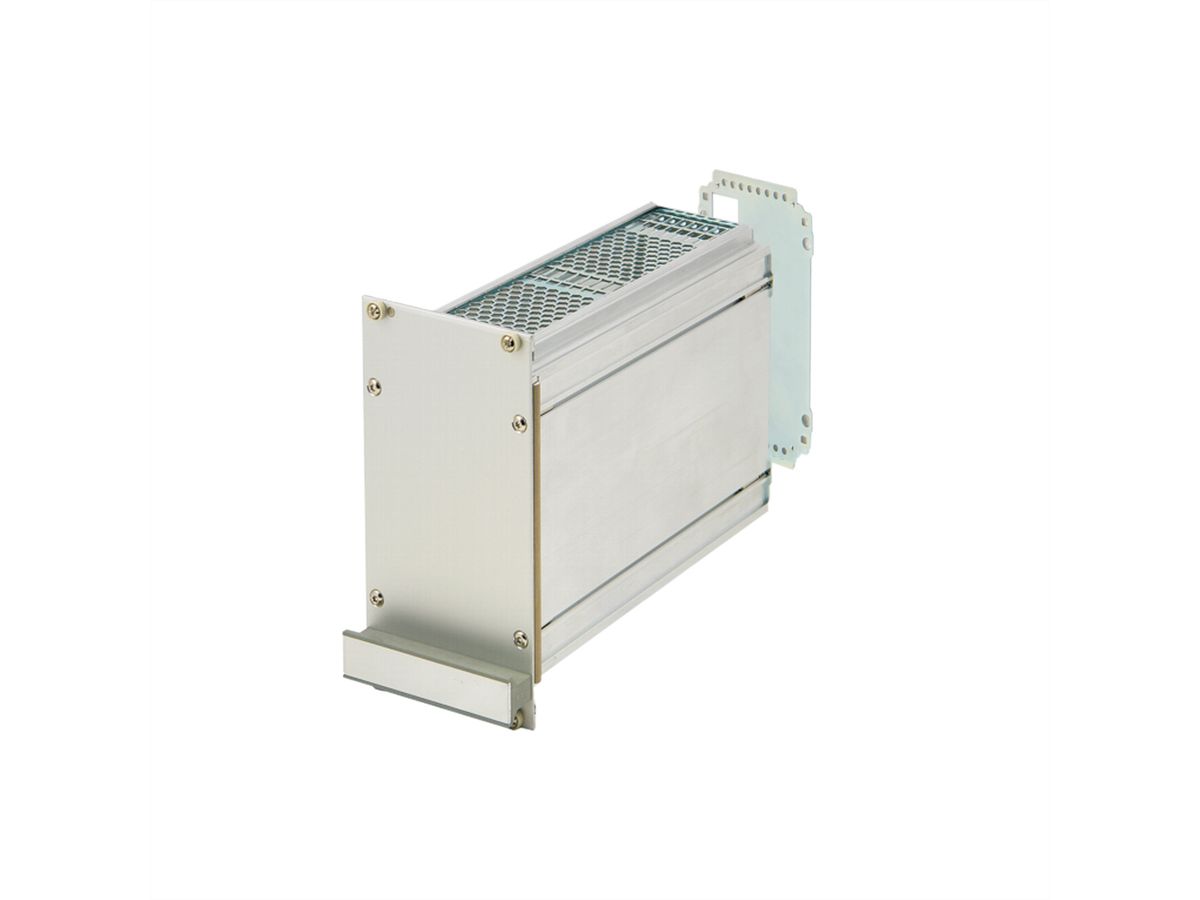

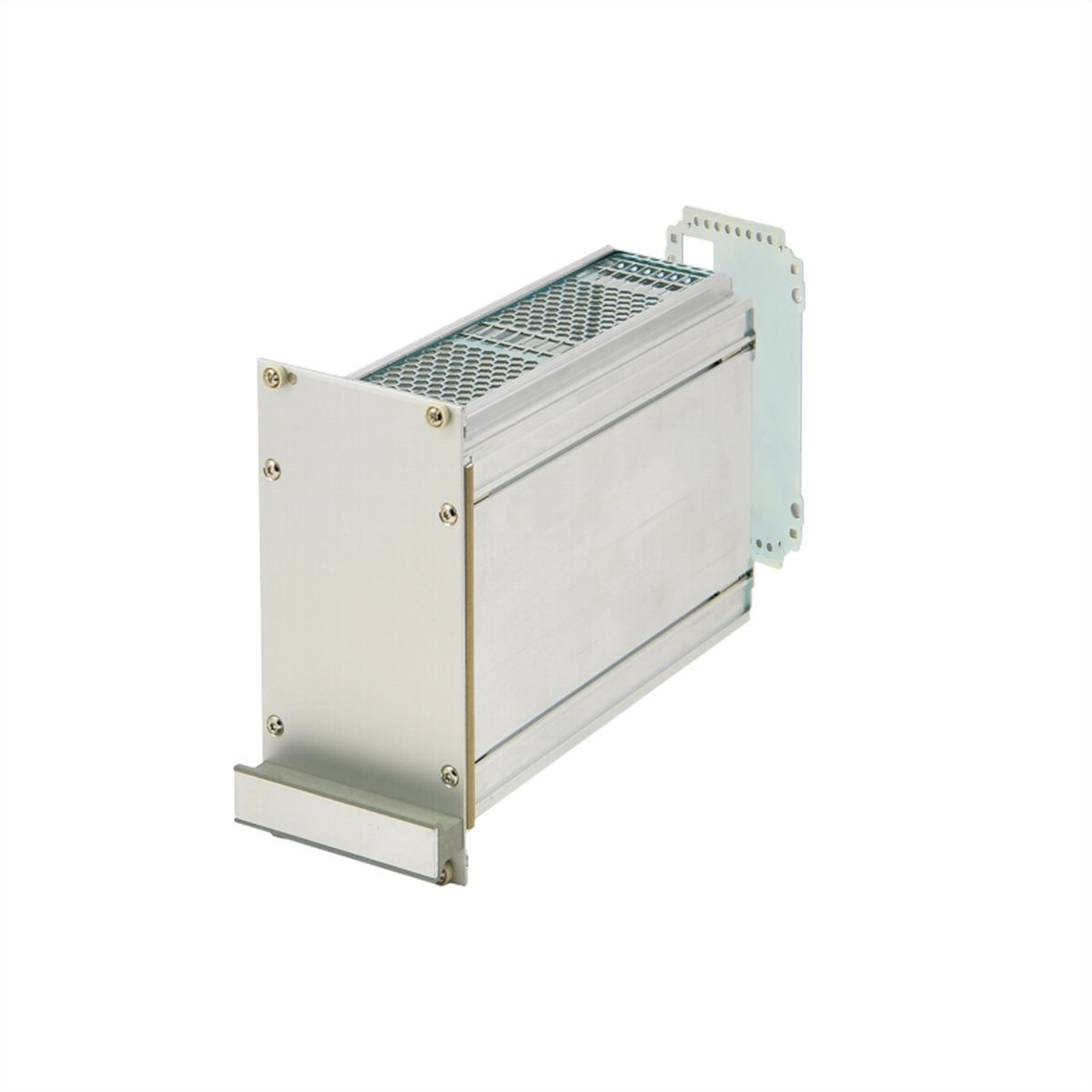

Kassettenbausatz, geschirmt, Deckblech perforiert, Ausbruch in der Rückwand für 1 Steckverbinder, 3 HE, 14 TE, 227 mm

PIU S1 GR EMC 3U 14HP 227D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte - Tiefe: 227 mm - Deckblech-Ausführung: Mit Perforation für Führungsschienen (5a), (Luftdurchsatz ca. 60 %), Führungsschienen bitte separat bestellen - Rückwand-Ausführung: Mit einem Ausbruch für einen Steckverbinder (3a)

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Kassetten
Höheneinheiten
3 HE
Breiteneinheiten
14 TE
Tiefe
227 mm
Verpackungshöhe
60 mm
Verpackungsbreite
110 mm
Verpackungstiefe
250 mm
Paketgewicht
0.667 kg

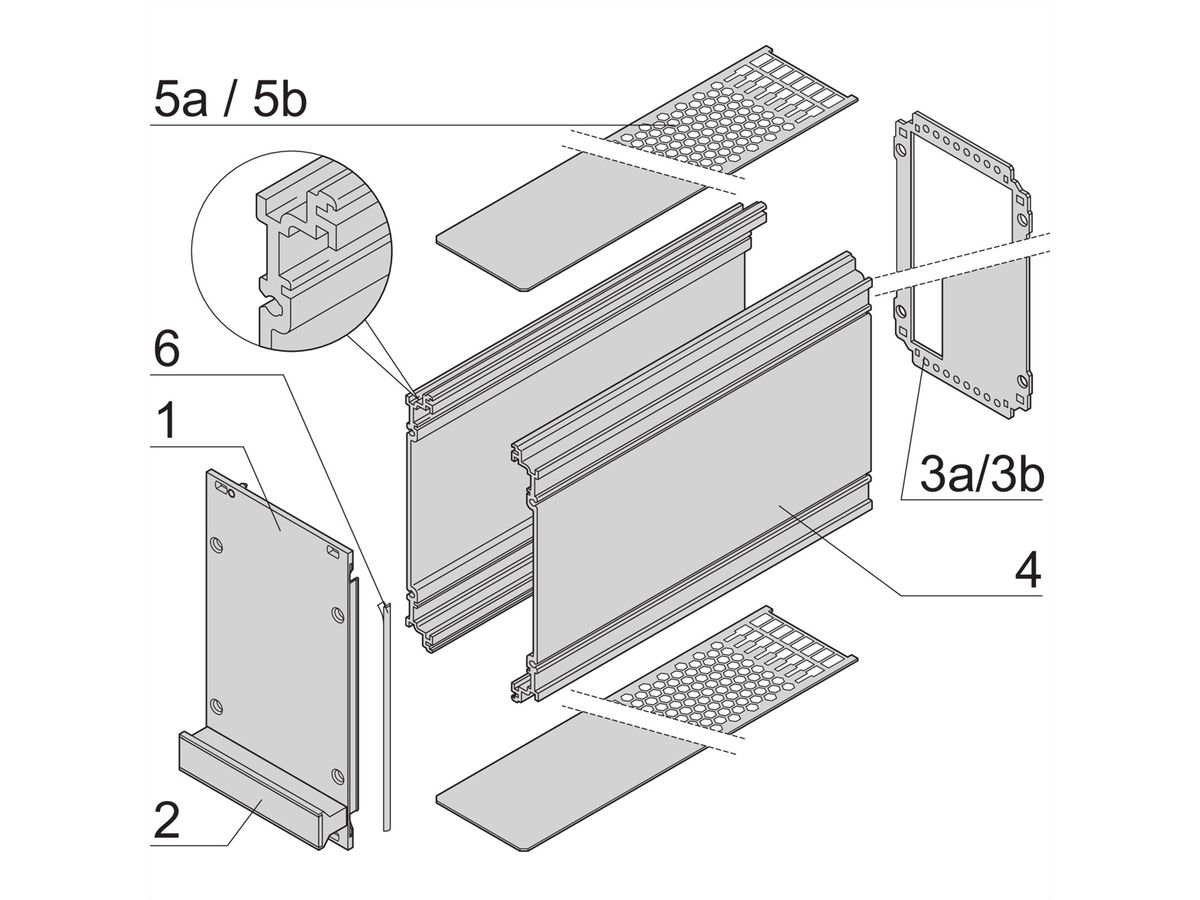

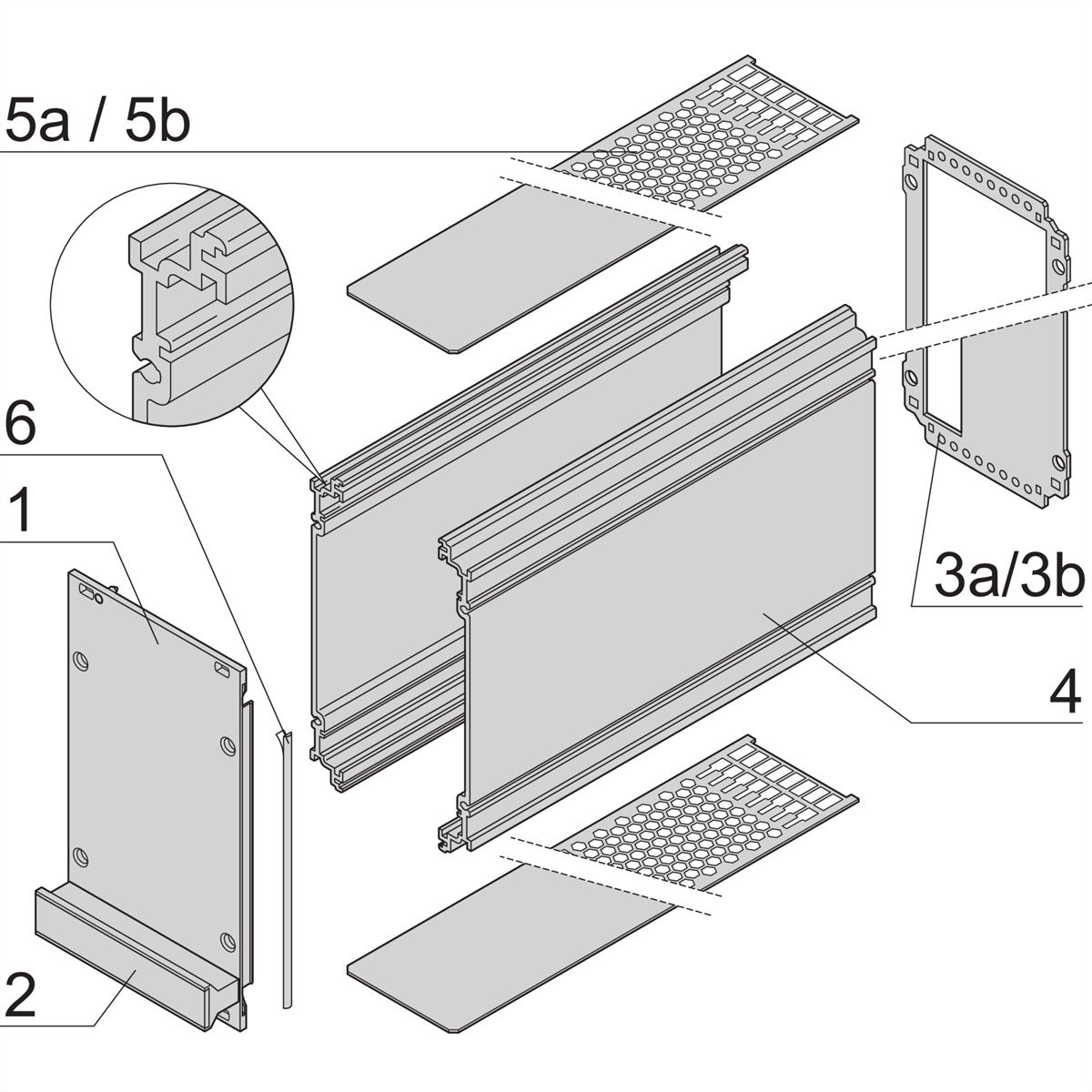

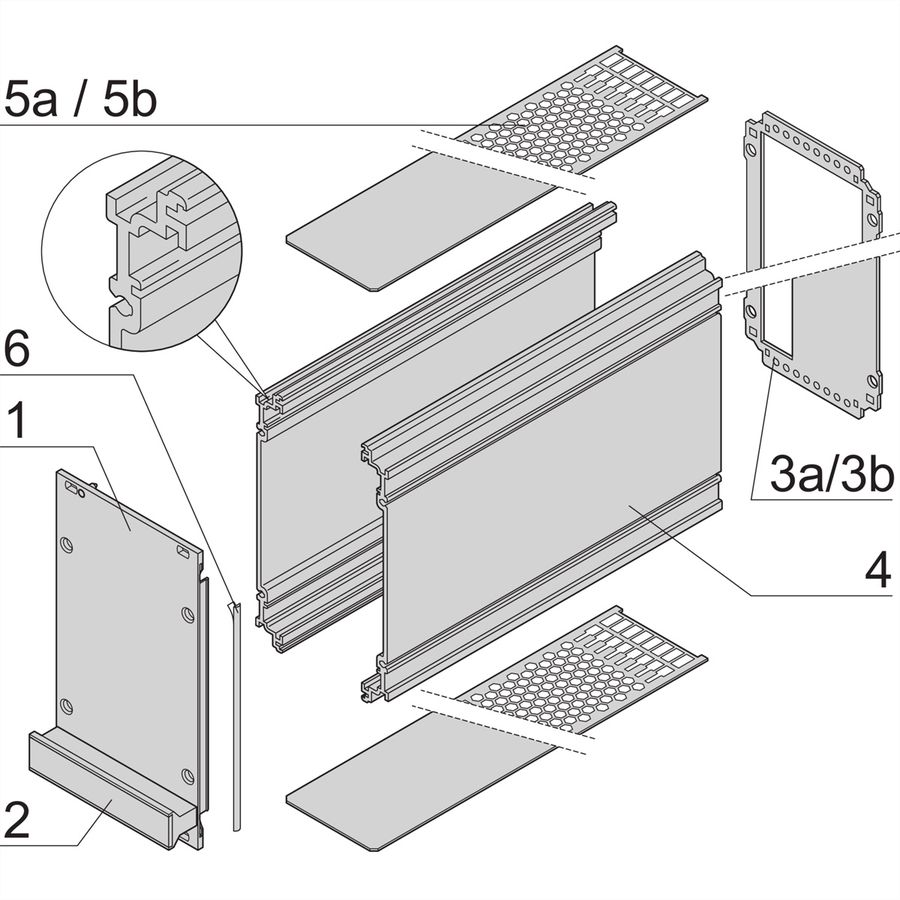

Lieferumfang (Bausatz):
Pos.1 (1x):
Frontplatte, U-Profil eloxiert, Rückseite leitfähig, Zentrierpin eingepresst
Pos.2 (1x):
Griff, grau, PPE, UL 94 V-1
Pos.3a (1x):
Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x):
Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte
Pos.5a (2x):
Abdeckblech, St, verzinkt, 1,0 mm, mit Perforation
Pos.6 (1x):
EMV-Dichtung (Textil)
Pos.7 (1x):
Befestigungsmaterial
