SCHROFF Frontplatten 3 HE mit Erdungsanschluss - FRONTPLATTE 3HE 14TE M.ERDG.

Art.-Nr. 26151525 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20119160 EAN 4036088054389 Paketgewicht 0,122 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

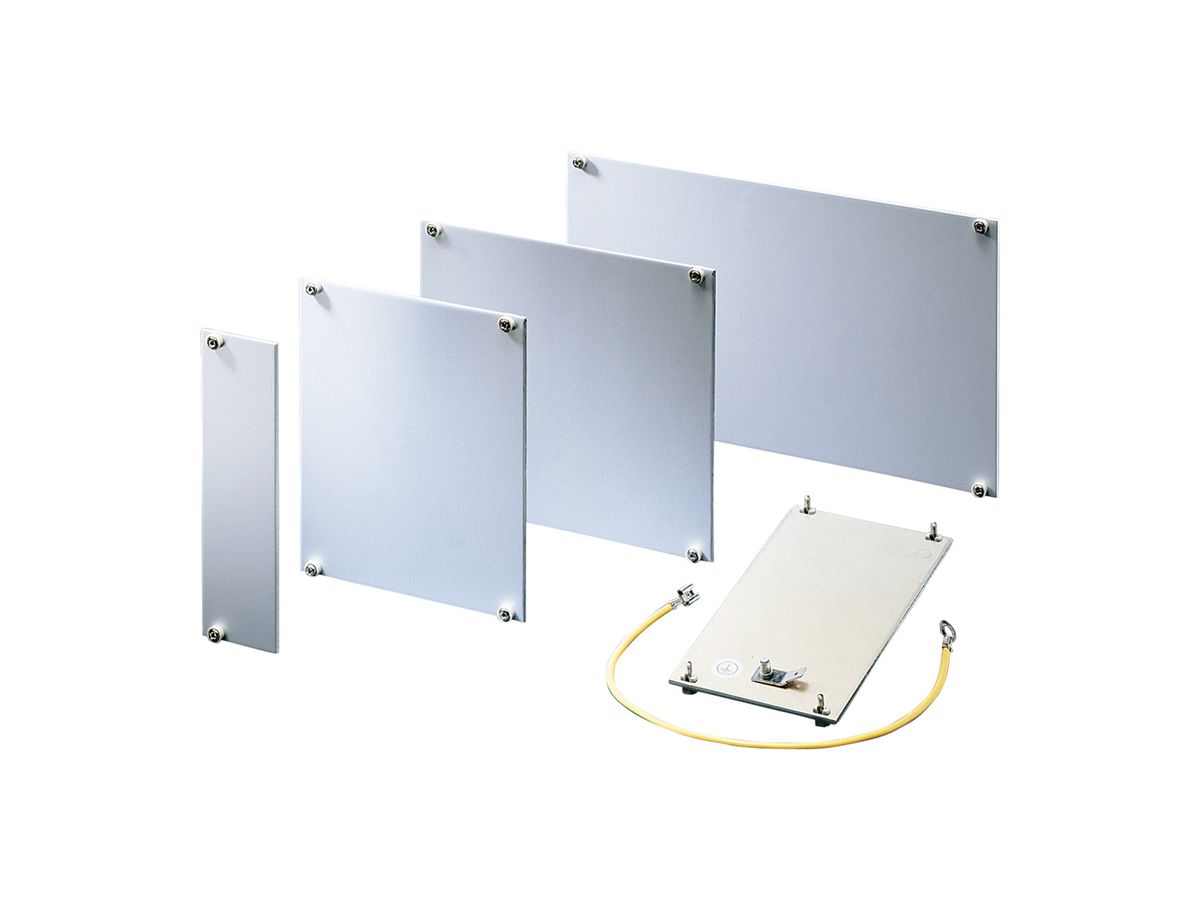

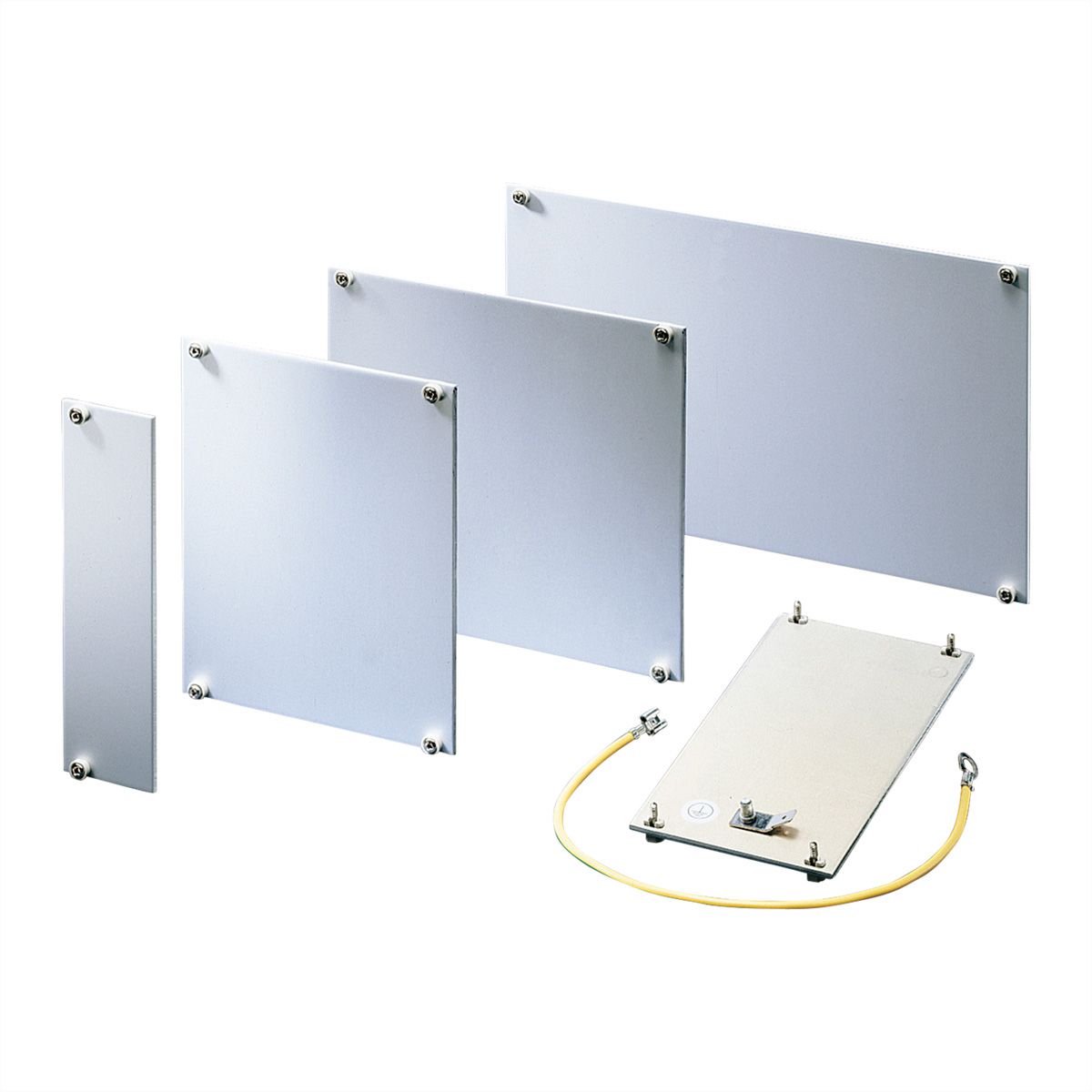

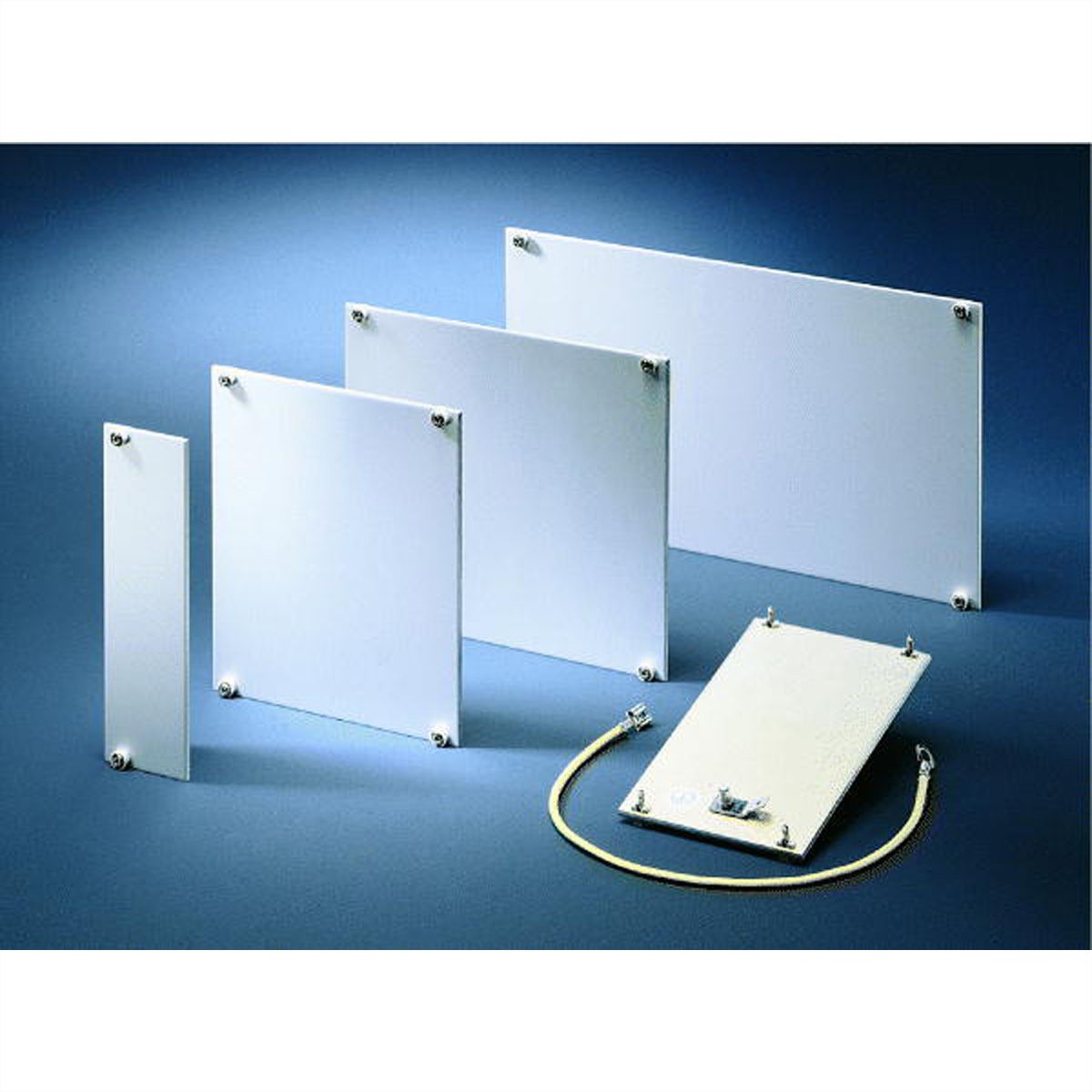

Frontplatte, ungeschirmt, mit Erdungsanschluss, 3 HE, 14 TE

FRONT PANEL 3U 14HP W.EARTH.

Für geerdeten Frontbereich (Schutzklasse 1)

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Frontblenden
Höheneinheiten
3 HE
Breiteneinheiten
14 TE
Höhe
128.4 mm
Breite
70.8 mm
Tiefe
2.5 mm
Verpackungshöhe
30 mm
Verpackungsbreite
200 mm
Verpackungstiefe
160 mm
Paketgewicht
0.122 kg
Lieferumfang (Pos.1 - 3 montiert):
Pos.1 (1x):
Frontplatte 3 HE, Al, 2,5 mm, Frontseite eloxiert, Rückseite farbpassiviert mit Erdungsanschluss
Pos.2 (4x):
Kunststoffnippel, PA, grau
Pos.3 (4x):
Halsschrauben M2,5 x 11 und 12,3 mit Kreuzschlitz, St, vernickelt
Pos.4 (1x):
Erdungssatz, Erdungskabel 320 mm lang

Downloads

Hersteller-Datenblatt - Deutsch (193,1 KB) Hersteller-Datenblatt - English (192,0 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (494,4 KB)
