SCHROFF Frontplatte, schwenkbar, geschirmt, zur Montage an Modulschienen - FRONTPL.SCHWENKB.HF 3HE 84TE

Art.-Nr. 26152473 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20848611 EAN 4036088055317 Paketgewicht 0,529 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

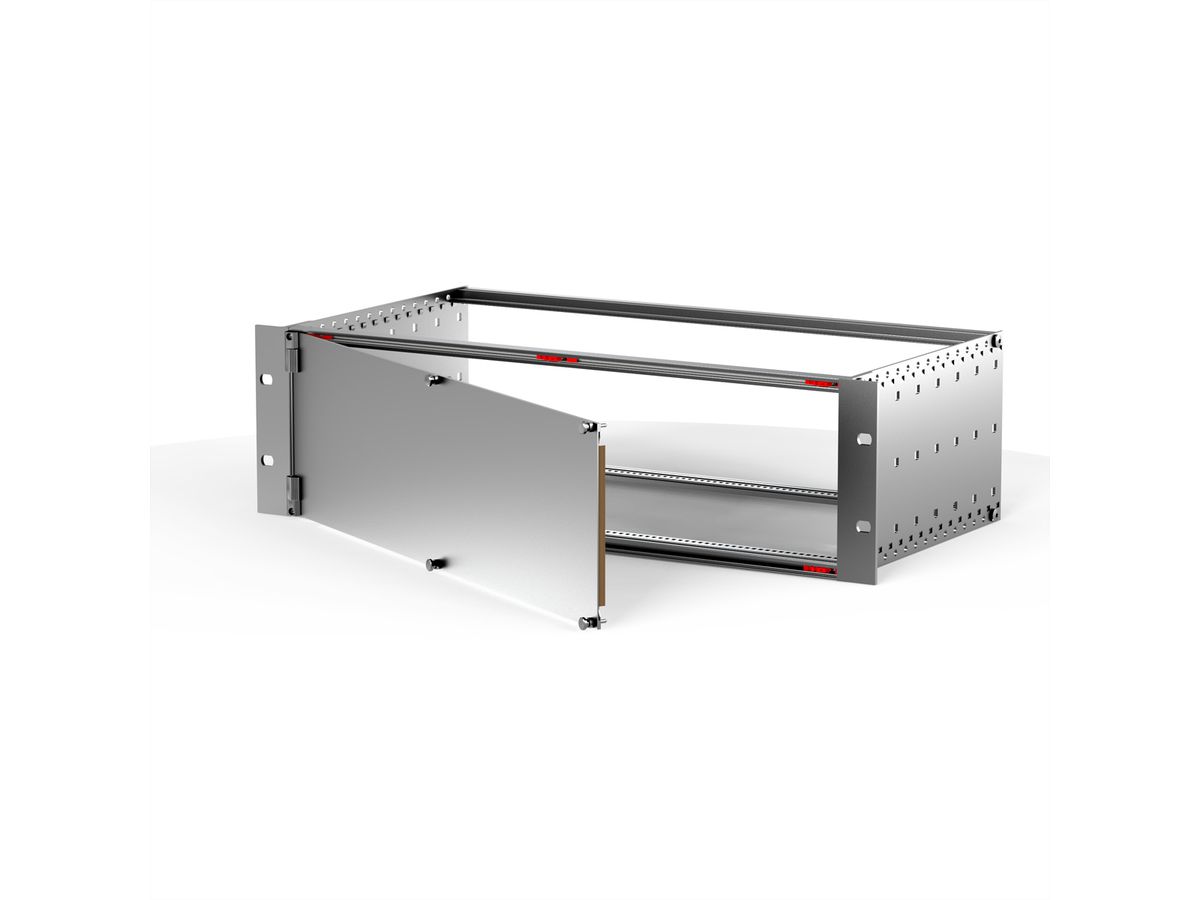

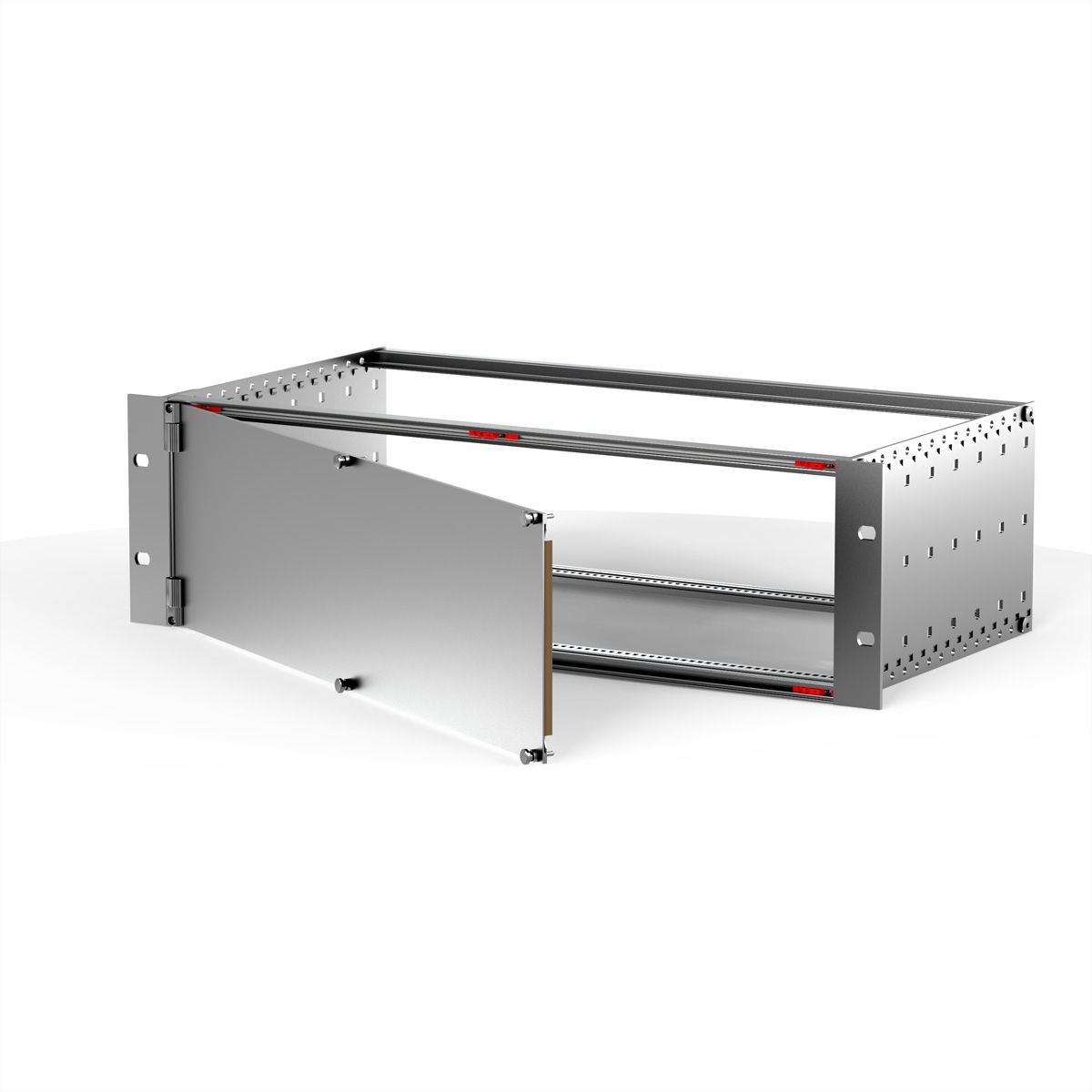

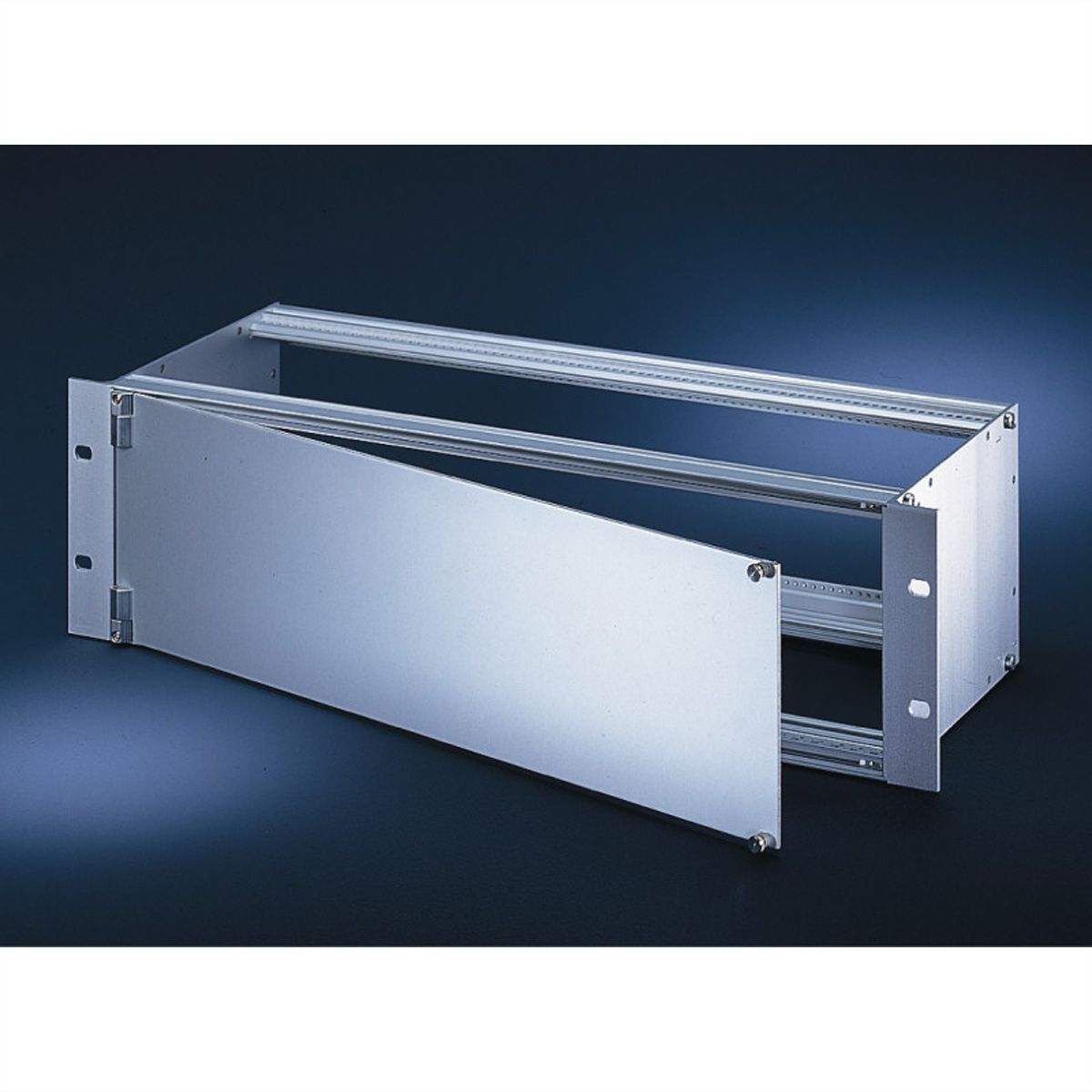

Schwenkbare Frontplatte, vorne eloxiert, hinten leitfähig, geschirmt, 3 HE, 84 TE

FRONTPL.SIDE HINGED 3U 84HP

Frontplatte mit EMV-Dichtung (Textil) - Scharniere wahlweise links oder rechts montierbar - Passend für Baugruppenträger europacPRO und Gehäuse ratiopacPRO, compacPRO und propacPRO

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Frontblenden
Höheneinheiten
3 HE
Breiteneinheiten
84 TE
Höhe
128.4 mm
Breite
426.4 mm
Tiefe
2.5 mm
Verpackungshöhe
20 mm
Verpackungsbreite
480 mm
Verpackungstiefe
170 mm
Paketgewicht
0.529 kg
Lieferumfang (Bausatz):
Pos.1 (1x):
Teilfrontplatte, schwenkbar, Al, 2,5 mm, Frontseite eloxiert, Rückseite farbpassiviert
Pos.2 (2x):
Scharniere, Zn-Druckguss, verchromt
Pos.3 (1x):
EMV-Dichtung (Textil) Kern: Schaumstoff Hülle: Textilmantel mit CuNi-Beschichtung
Pos.4 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (512,2 KB) Hersteller-Datenblatt - English (511,3 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (219,0 KB)



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
