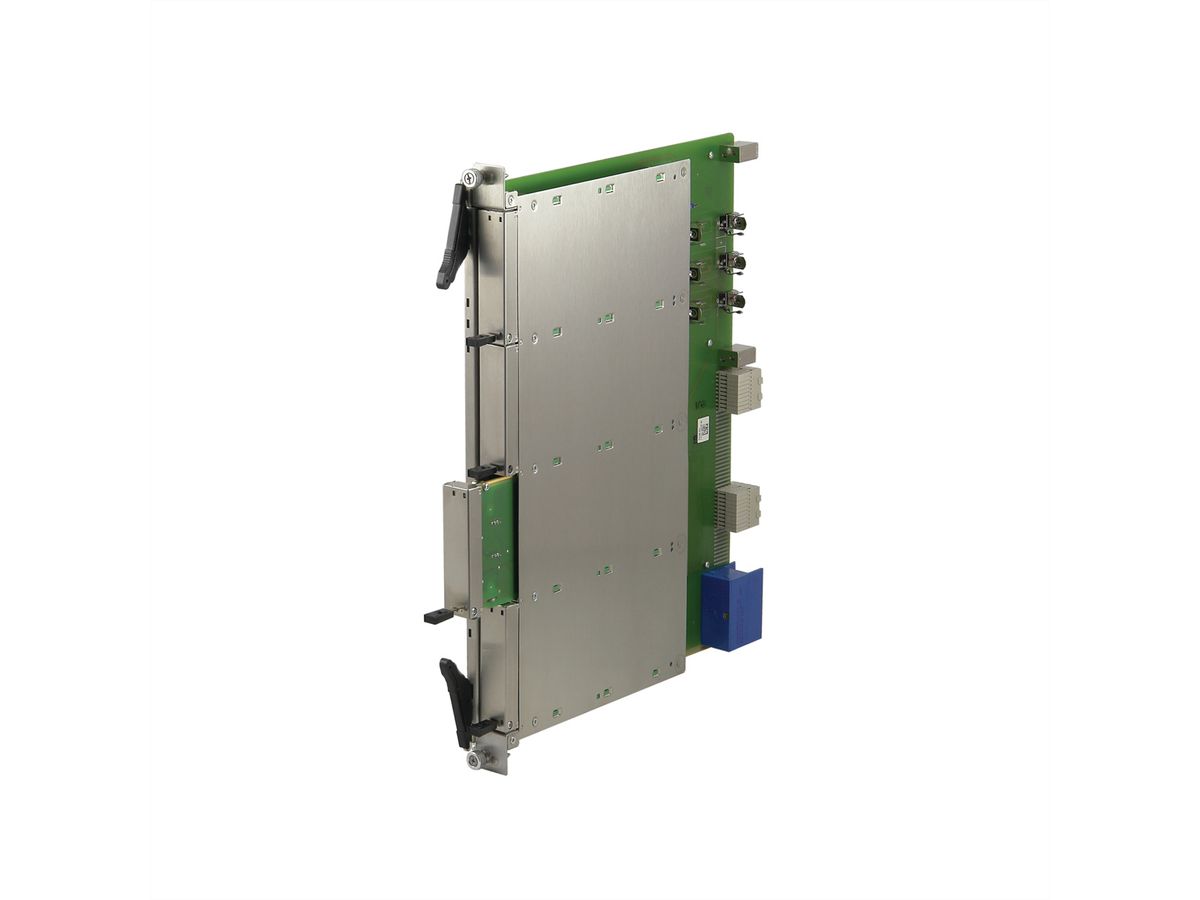

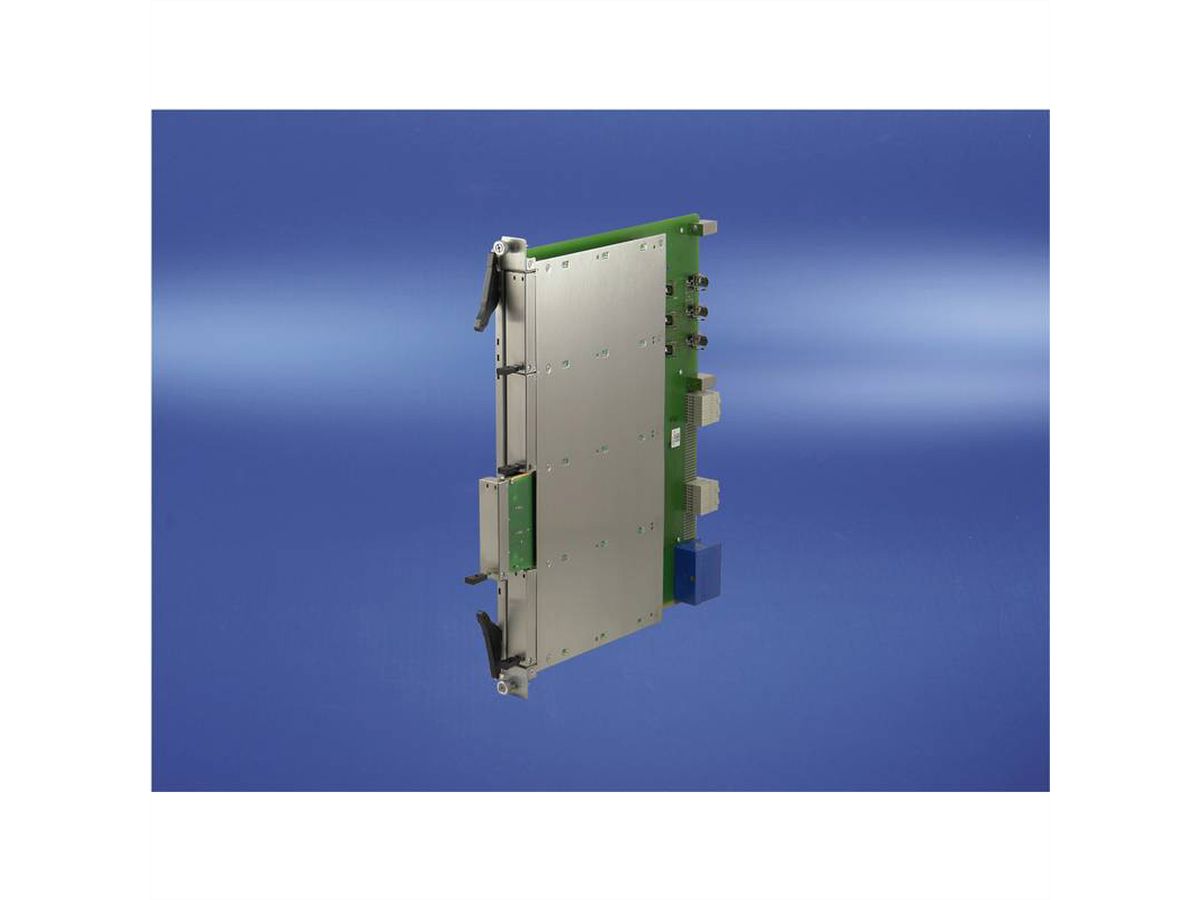

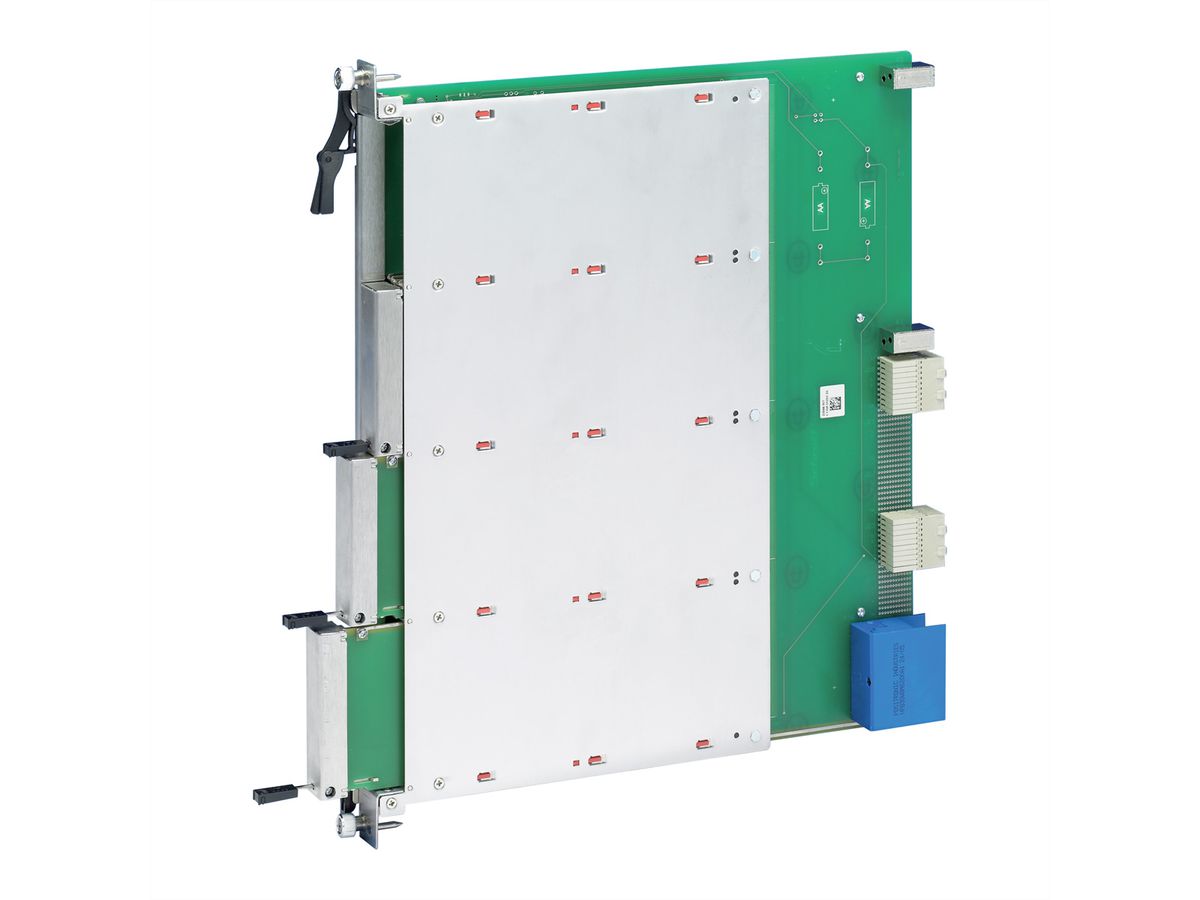

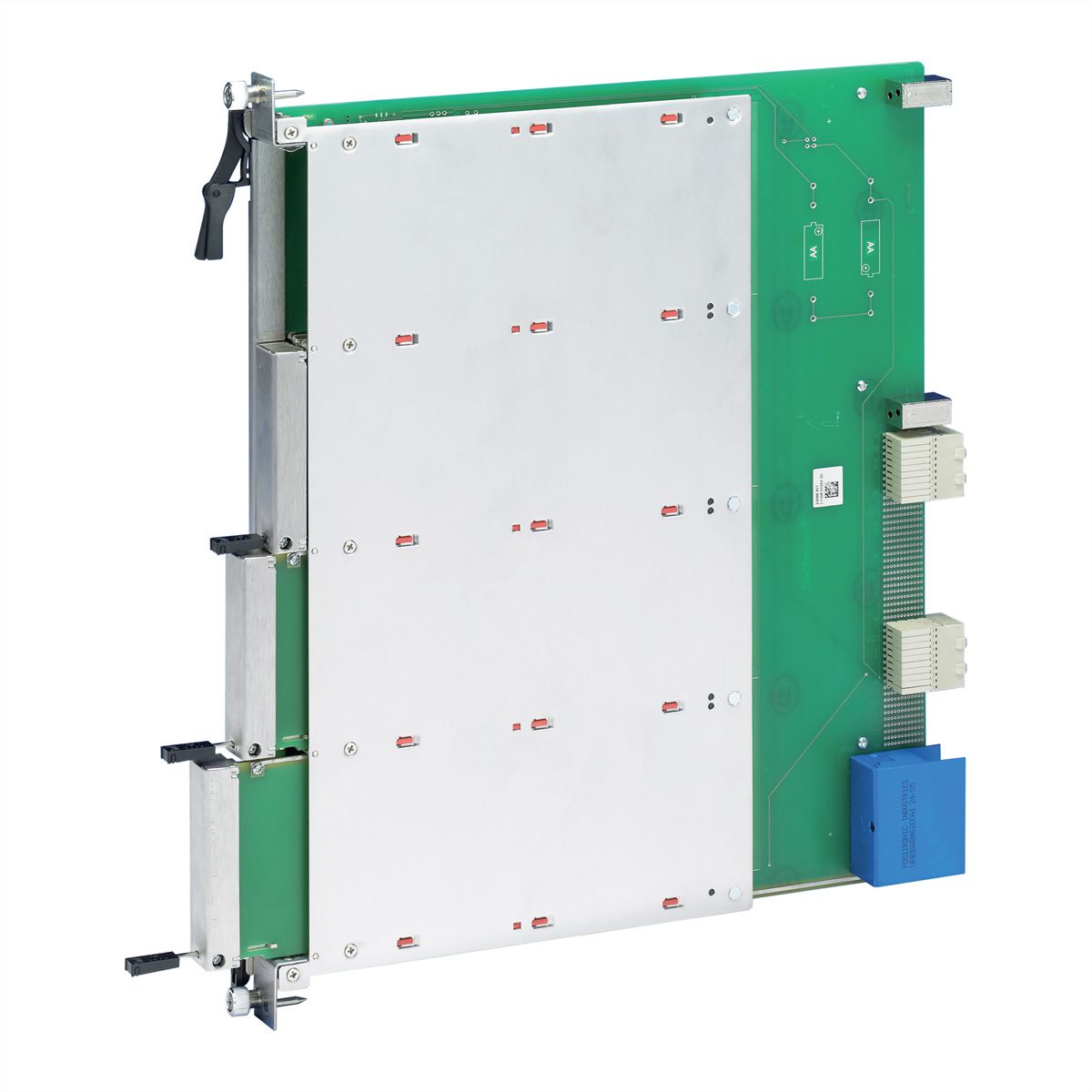

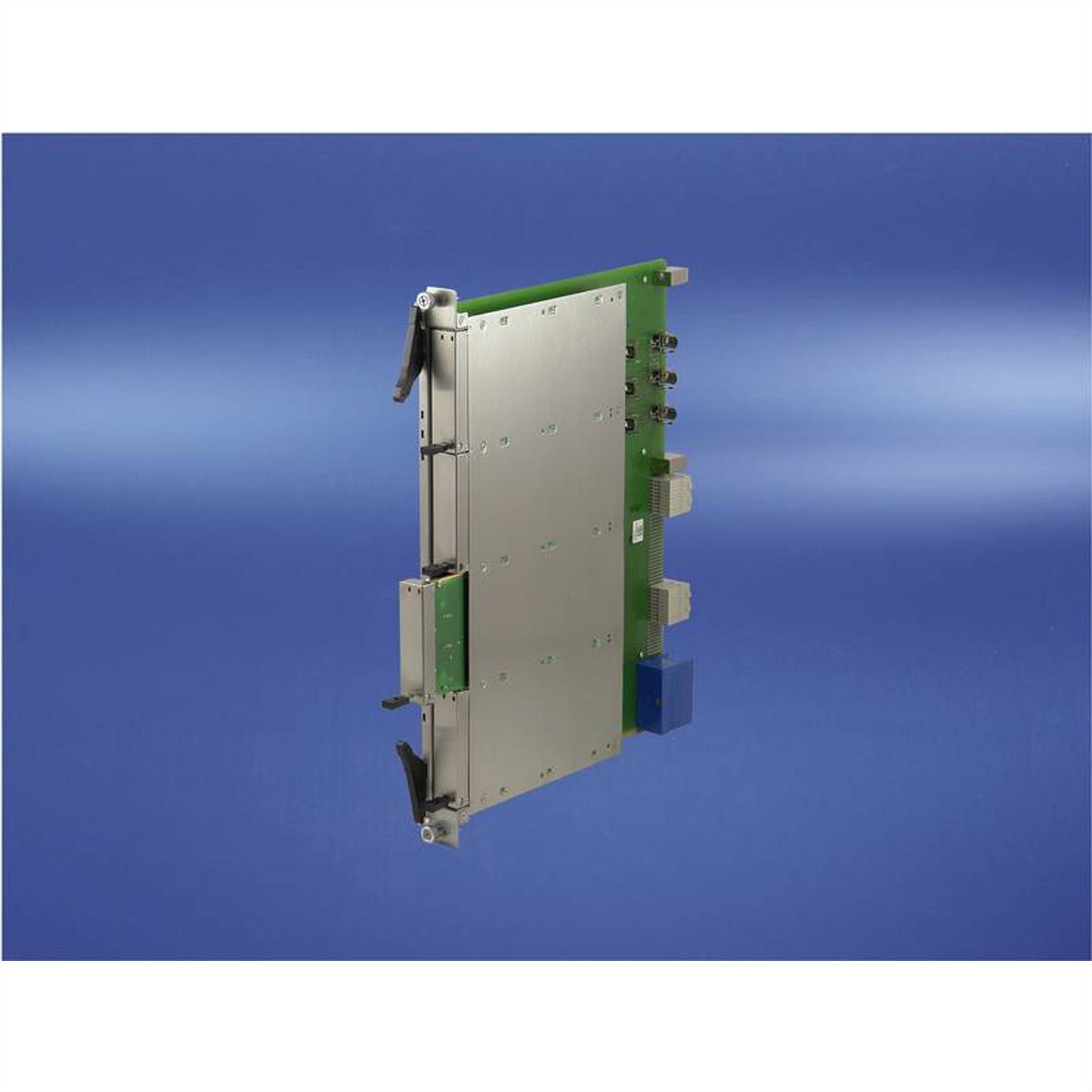

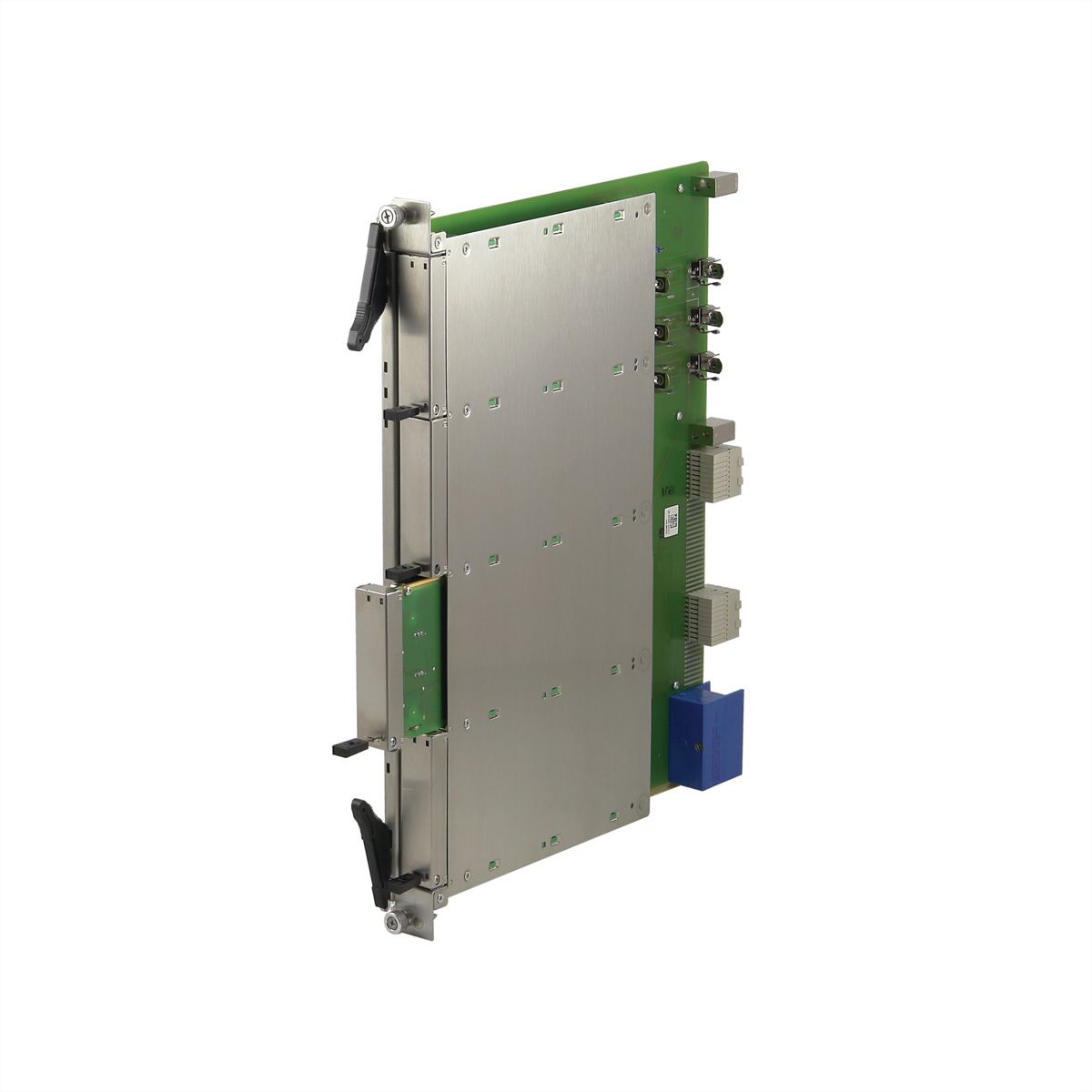

SCHROFF Carrier-Mechanik für Mid-size-AdvancedMC-Module, mit AdvancedTCA-IEA-Griff, Komplettbausatz

Art.-Nr. 26150921 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 10849011 Paketgewicht 1,18 kg

SCHROFF Carrier-Mechanik für Mid-size-AdvancedMC-Module, mit AdvancedTCA-IEA-Griff, Komplettbausatz

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 24.08.2026

PDF herunterladen

Beschreibung

Carrier -Mechanik für Mid -size -AdvancedMC -Module mit IEA-Griff und Strebe

CARRIER ASSY MS W. IEA

Mechanik für Conventional-Carrier, Stahl, rostfrei (EMV-geschirmt) - Breite 1 Slot (6 TE), Höhe 8 HE, entsprechend PICMG AMC.0 R2.0 - AdvancedTCA- IEA-Ein-/Aushebegriff, ausgelegt für Mikroschalter-Betätigung (Hot-swap) - Carrier-Mechanik mit Streben und Führungsschienen für vier Module

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Advanced MC
Verpackungshöhe: 0 mm
Verpackungsbreite: 0 mm
Verpackungstiefe: 0 mm
Paketgewicht: 1.18 kg

Lieferumfang (Bausatz):

Pos.1 (1x):: Coverblech B (rechts), St, rostfrei, gebürstet, 0,6 mm, Innenfläche elektrisch isoliert, Aussenseite mit Schutzfolie
Pos.2 (1x):: Coverblech A (links), St, rostfrei, gebürstet, 0,6 mm, Innenfläche elektrisch isoliert, Aussenseite mit Schutzfolie
Pos.3 (1x):: Strebe (Strut) unten, Zn-Druckguss vernickelt
Pos.4 (1x):: Strebe (Strut) oben, Zn-Druckguss vernickelt
Pos.5 (1x):: Frontplatte unten, St, rostfrei, gebürstet, 1 mm, Zentrierpin und Befestigungsschraube eingepresst
Pos.6 (1x):: Frontplatte oben, St, rostfrei, gebürstet, 1 mm, Zentrierpin und Befestigungsschraube eingepresst
Pos.7 (1x):: AdvancedTCA-IEA-Ein-/Aushebegriff, unten, mit Mikroschalter-Betätigung, Hebel Kunststoff, schwarz
Pos.8 (1x):: AdvancedTCA-IEA-Ein-/Aushebegriff, oben, mit Mikroschalter-Betätigung, Hebel Kunststoff, schwarz
Pos.9 (1x):: EMV-Profildichtung, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.10 (1x):: EMV-Profildichtung, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.11 (3x):: Strebe zwischen Coverblech A und B (4 ESD-Clips)
Pos.12 (5x):: AdvancedMC-Führungsschiene, PBT, UL 94 V-0, grün
Pos.13 (1x):: Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (869,3 KB) Hersteller-Datenblatt - English (868,6 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
