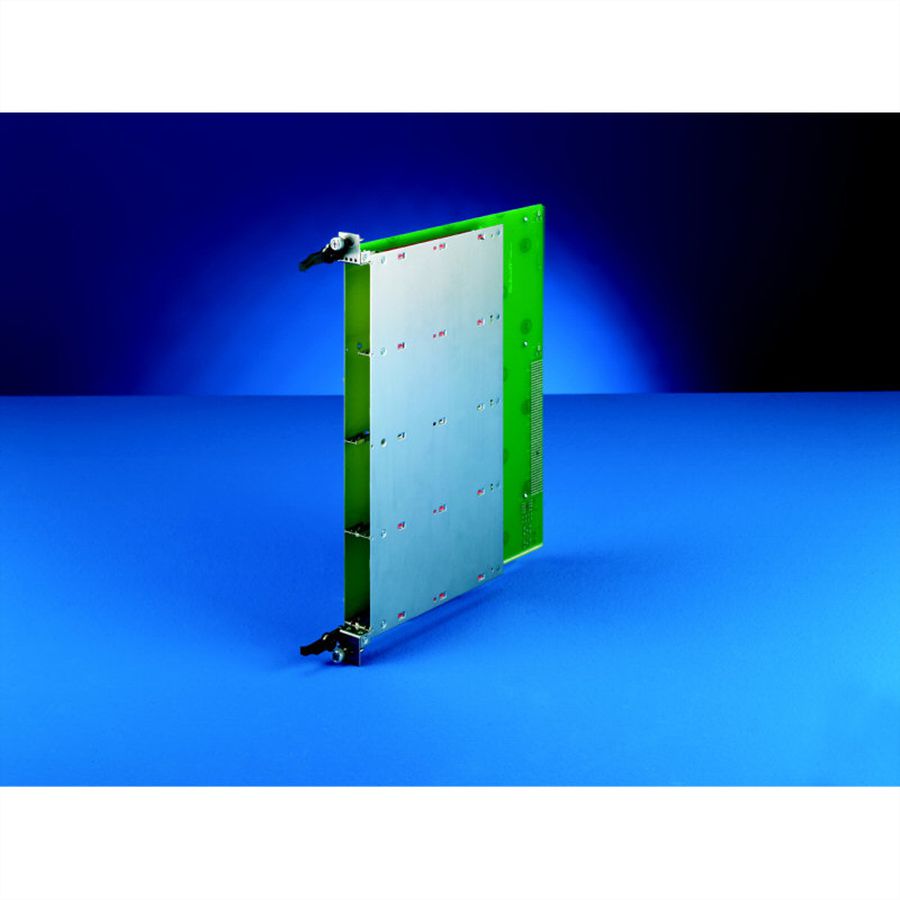

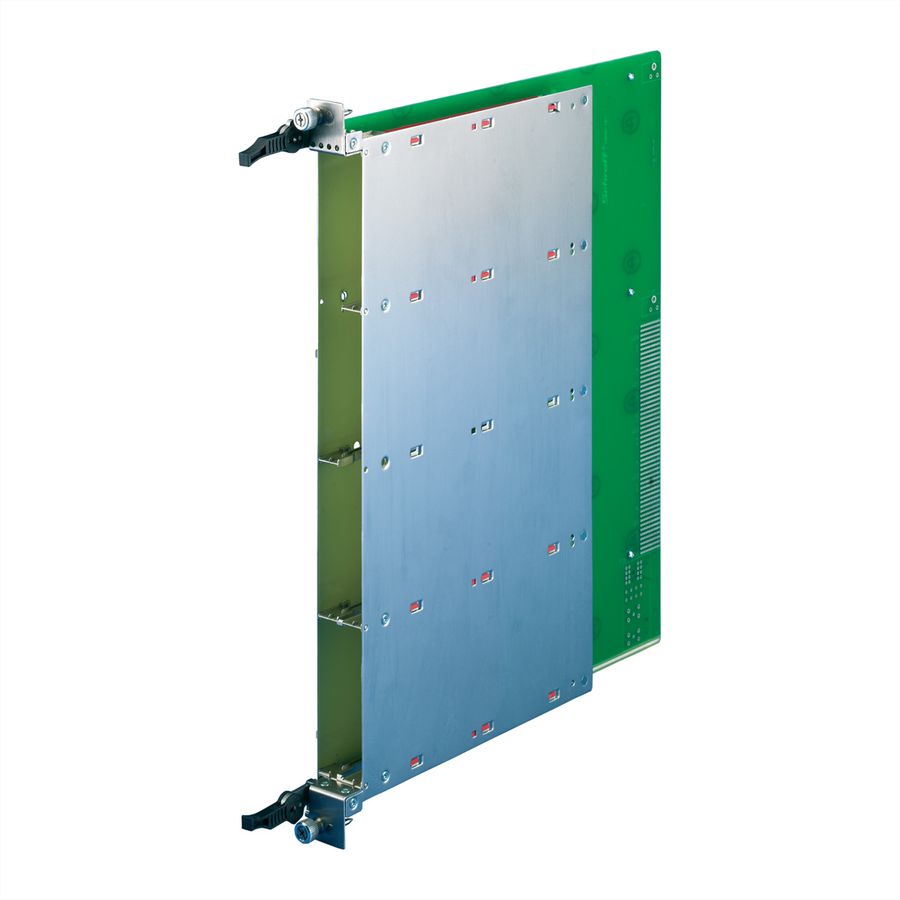

SCHROFF Carrier-Mechanik für Compact- und Full-size-AdvancedMC-Module, Komplettbausatz - CARRIER ASSEMBLY UNIVERSAL

Art.-Nr. 26150917 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 10849001 EAN 4036088060977 Paketgewicht 1,17 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 24.08.2026
PDF herunterladen

Beschreibung

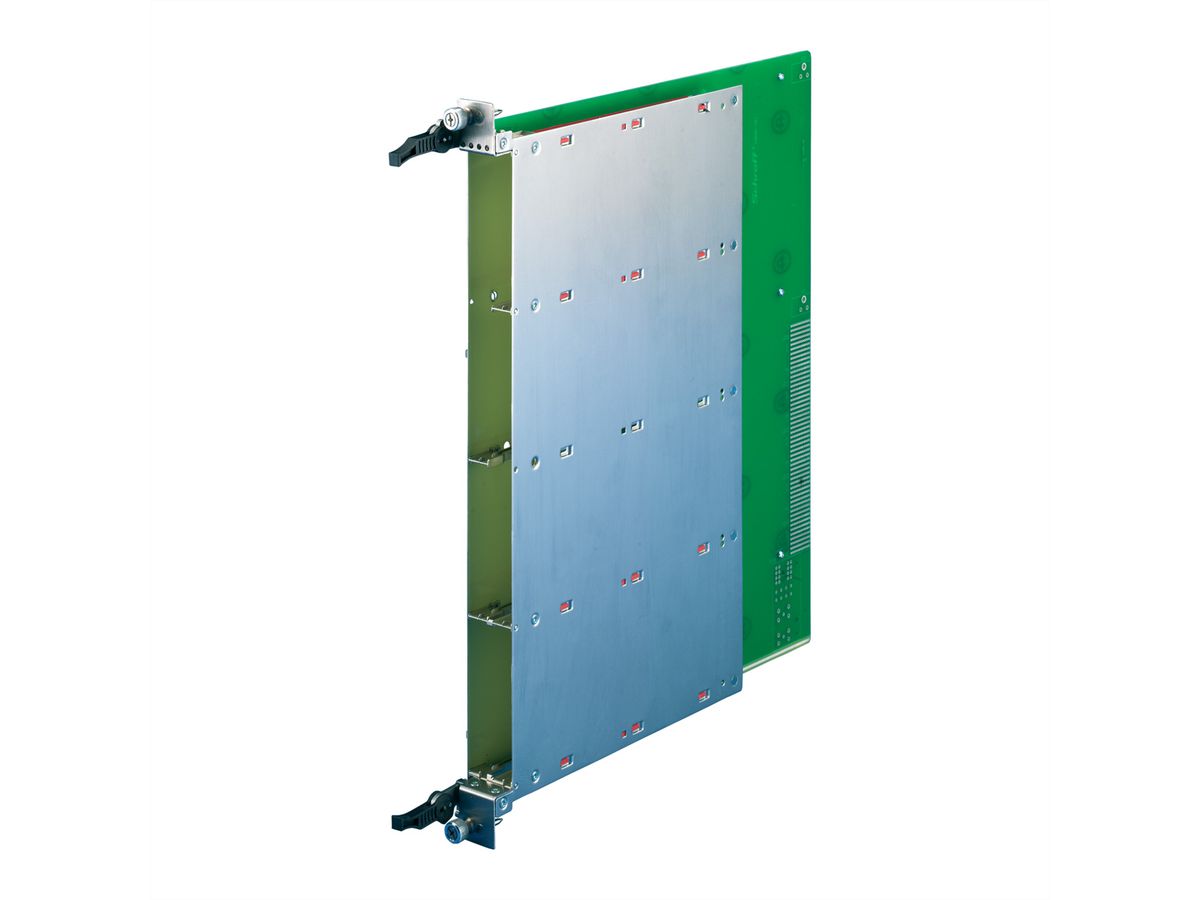

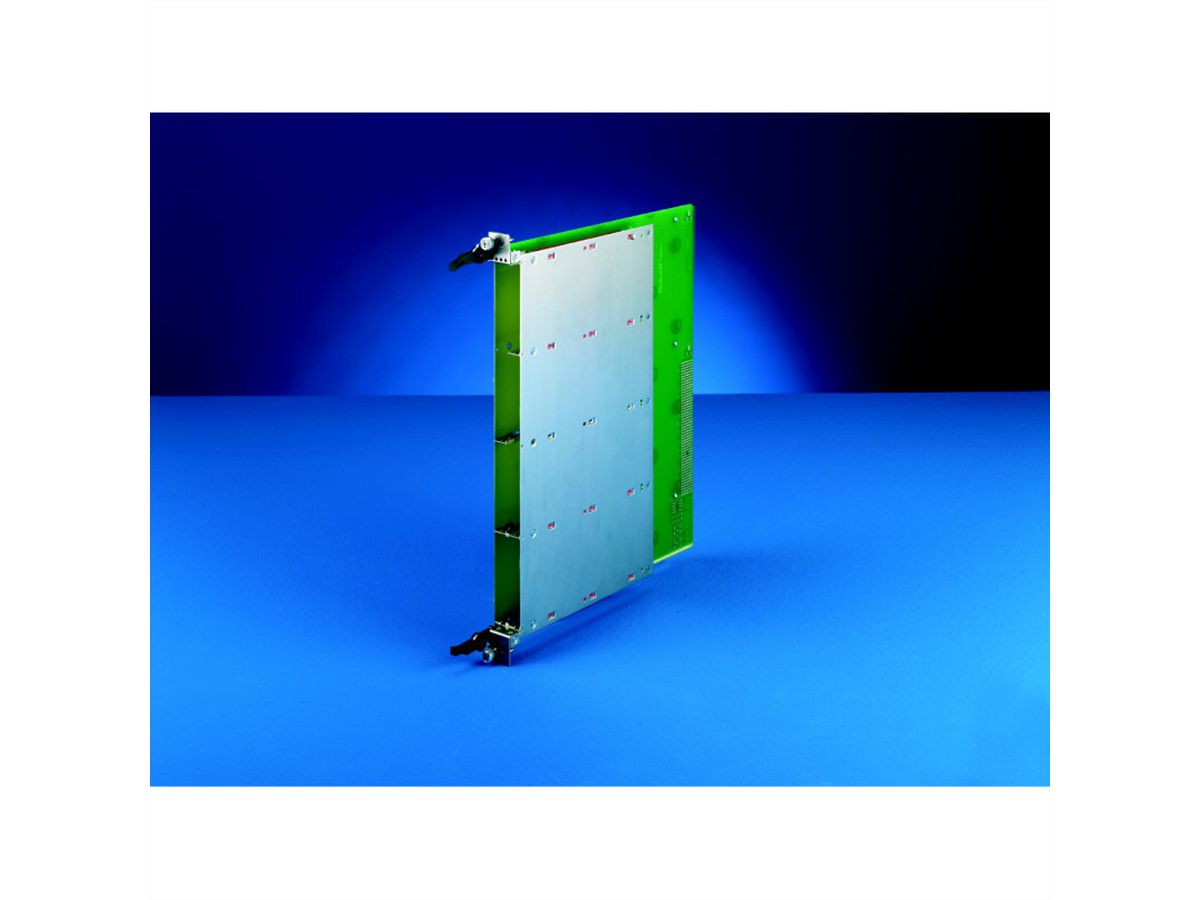

Carrier-Mechanik für Compact und Full-size AdvancedMC-Module

CARRIER ASSEMBLY UNIVERSAL

Mechanik für Cutaway-Trägerplatine (Carrier mit 3 verschiedenen Streben, Führungsschienen, ESD-Clips) - Stahl, rostfrei (EMV-geschirmt) - Breite 1 Slot (6 TE), Höhe 8 HE, entsprechend PICMG AMC.0 R2.0 - Ein-/Aushebegriff, ausgelegt für Mikroschalter-Betätigung (Hot-swap)

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Advanced MC
Höheneinheiten
8 HE
Breiteneinheiten
6 TE
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
1.17 kg

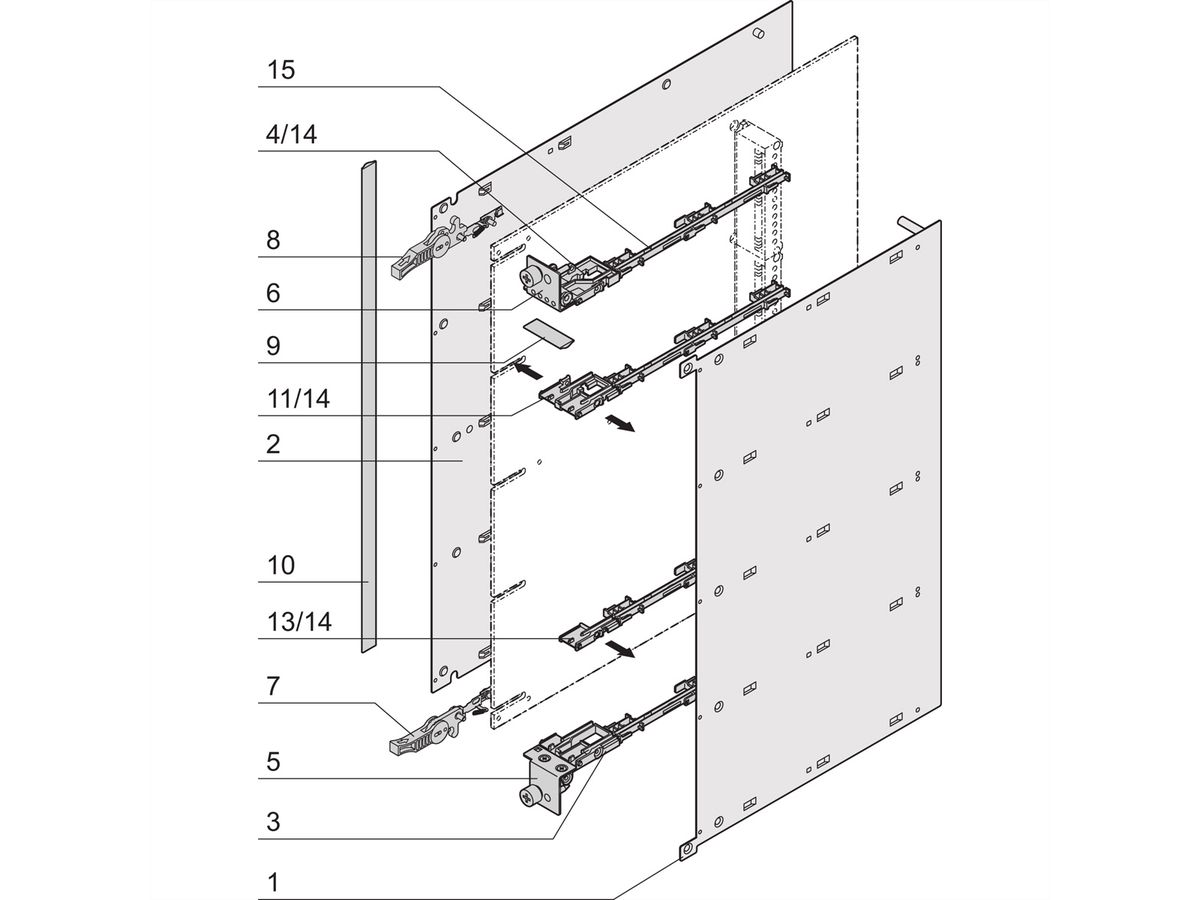

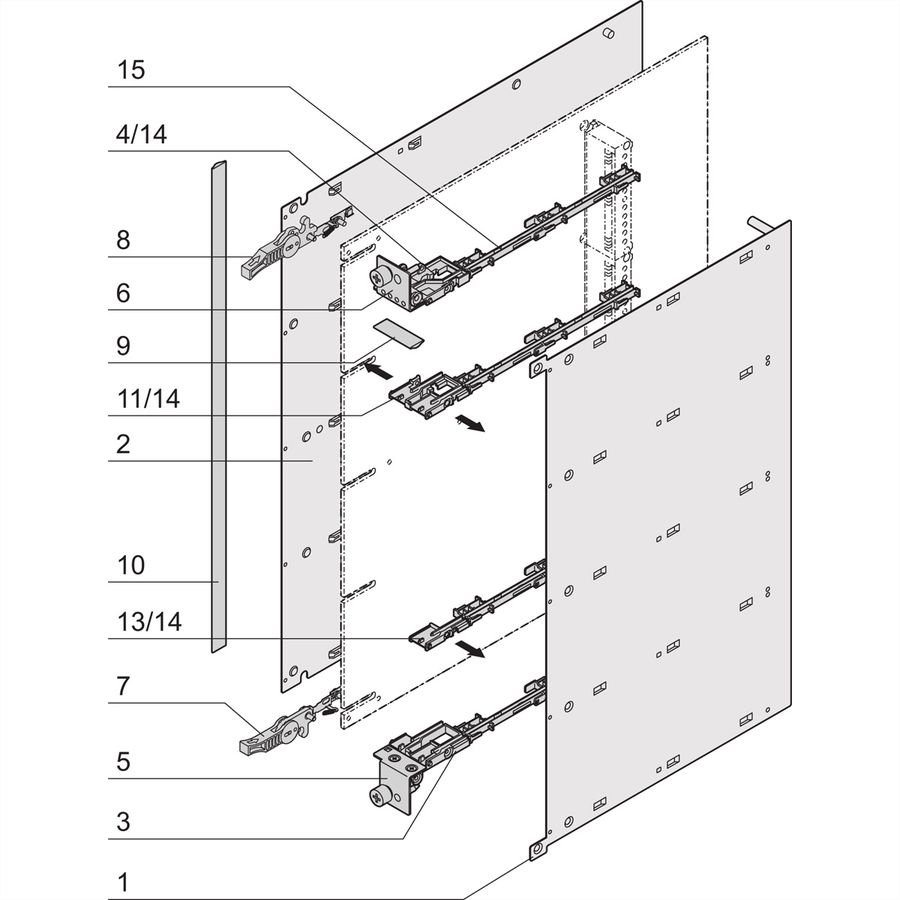

Lieferumfang (Bausatz):
Pos.1 (1x):
Coverblech B (rechts), St, rostfrei, gebürstet, 0,6 mm, Innenfläche elektrisch isoliert, Aussenseite mit Schutzfolie
Pos.2 (1x):
Coverblech A (links), St, rostfrei, gebürstet, 0,6 mm, Innenfläche elektrisch isoliert, Aussenseite mit Schutzfolie
Pos.3 (1x):
Strebe (Strut) unten, Zn-Druckguss vernickelt
Pos.4 (1x):
Strebe (Strut) oben, Zn-Druckguss vernickelt
Pos.5 (1x):
Frontplatte unten, St, rostfrei, gebürstet, 1 mm, Zentrierpin und Befestigungsschraube eingepresst
Pos.6 (1x):
Frontplatte oben, St, rostfrei, gebürstet, 1 mm, Zentrierpin und Befestigungsschraube eingepresst, mit Löchern für LED
Pos.7 (1x):
Ein-/Aushebegriff Standard, mit Mikroschalter- Betätigung, Hebel Kunststoff, schwarz
Pos.8 (1x):
Ein-/Aushebegriff Standard, Hebel Kunststoff, schwarz
Pos.9 (1x):
EMV-Profildichtung, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.10 (3x):
Strebe zwischen Coverblech A und B
Pos.11 (3x):
Strebe für Coverblech A (links)
Pos.12 (3x):
Strebe für Coverblech B (rechts)
Pos.13 (8x):
ESD-Clip
Pos.14 (10x):
AdvancedMC-Führungsschiene, PBT, UL 94 V-0, rot
Pos.15 (1x):
Befestigungsmaterial
