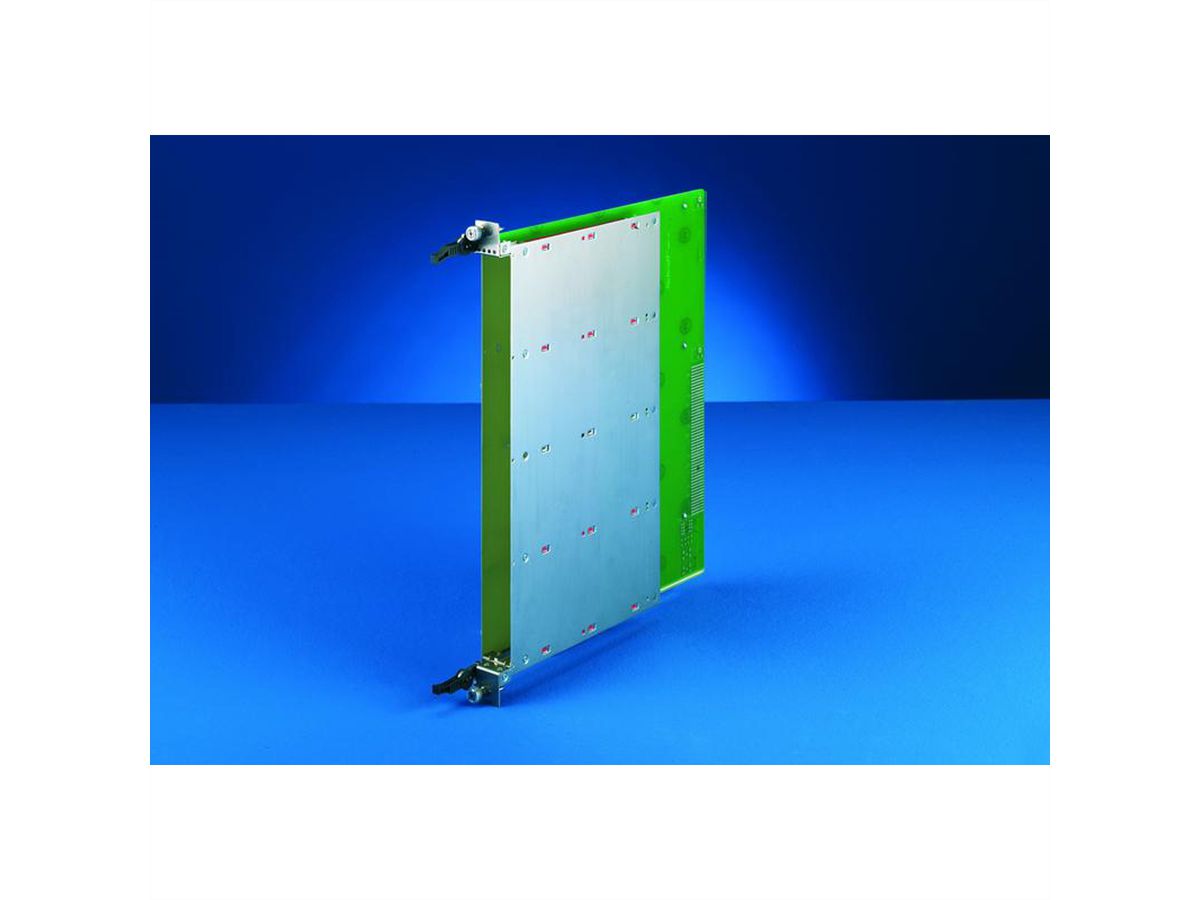

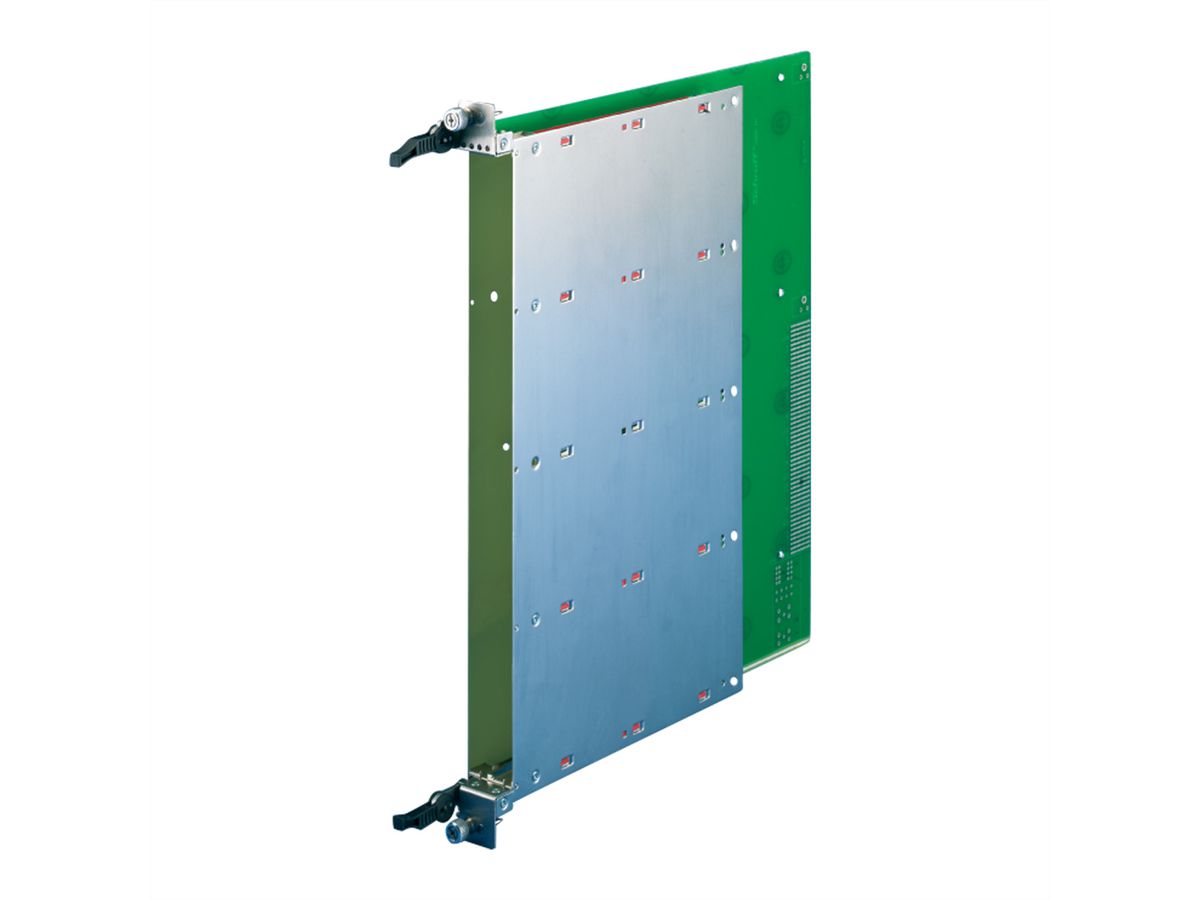

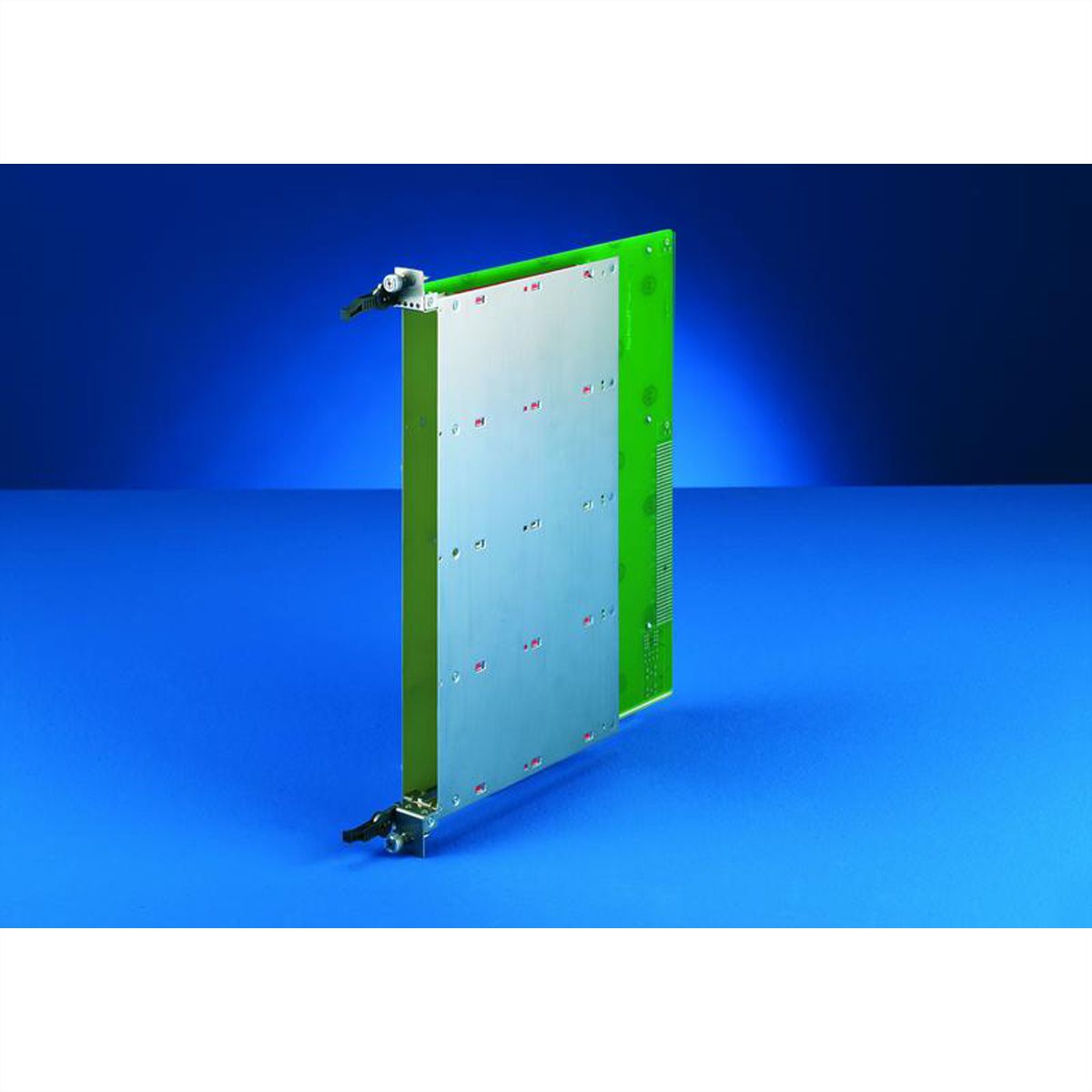

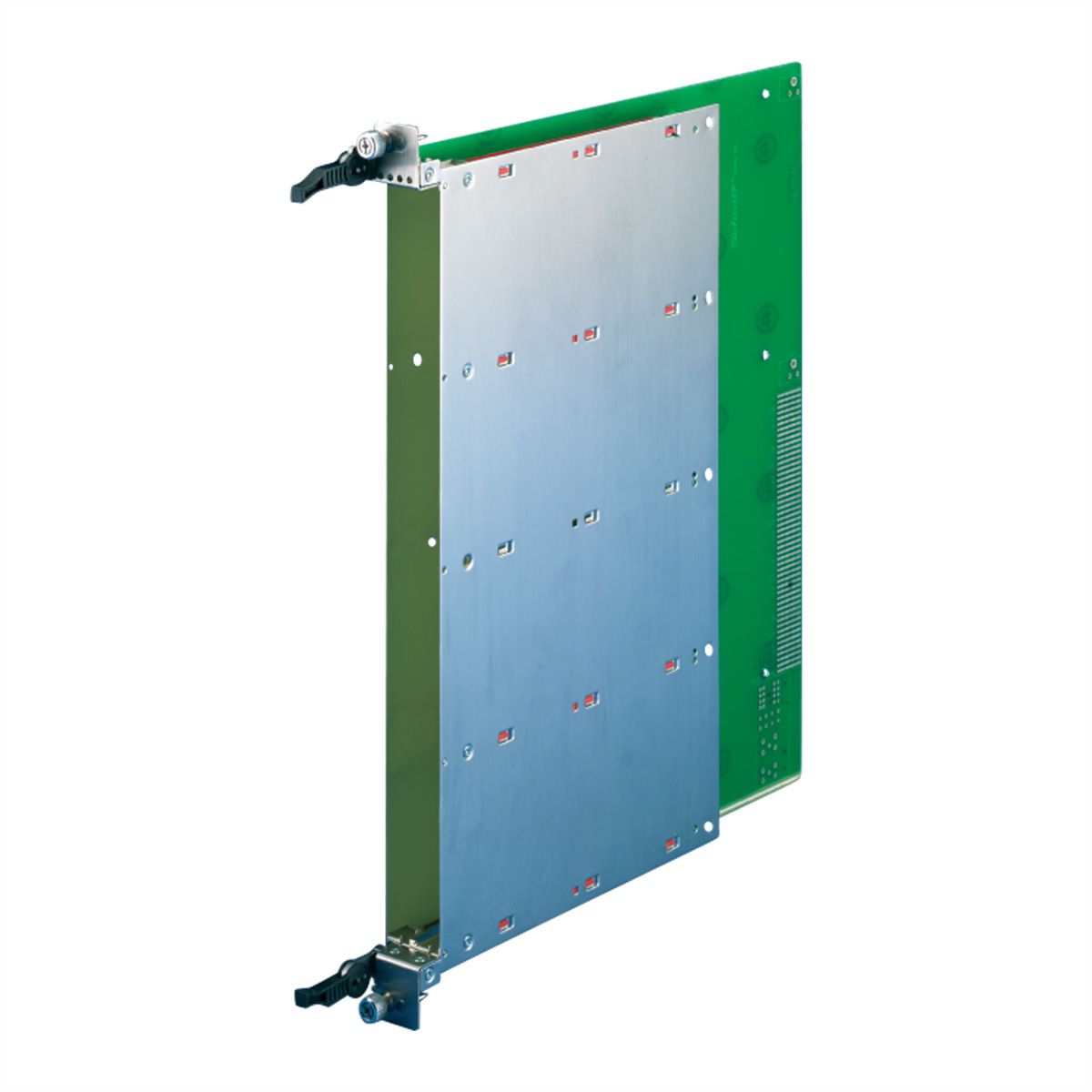

SCHROFF Carrier-Mechanik für Compact- und Full-size-AdvancedMC-Module - CARRIER ASSEMBLY

Art.-Nr. 26150918 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 10849002 Paketgewicht 1,11 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 24.08.2026
PDF herunterladen

Beschreibung

Carrier-Mechanik für Compact und Full-size AdvancedMC-Module, ohne Strebe

CARRIER ASSEMBLY

Mechanik für Cutaway-Trägerplatine (Carrier ohne Streben, Führungsschienen, ESD-Clips, zur individuellen Bestückung) - Stahl, rostfrei (EMV-geschirmt) - Breite 1 Slot (6 TE), Höhe 8 HE, entsprechend PICMG AMC.0 R2.0 - Ein-/Aushebegriff, ausgelegt für Mikroschalter-Betätigung (Hot-swap)

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Advanced MC
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
1.11 kg

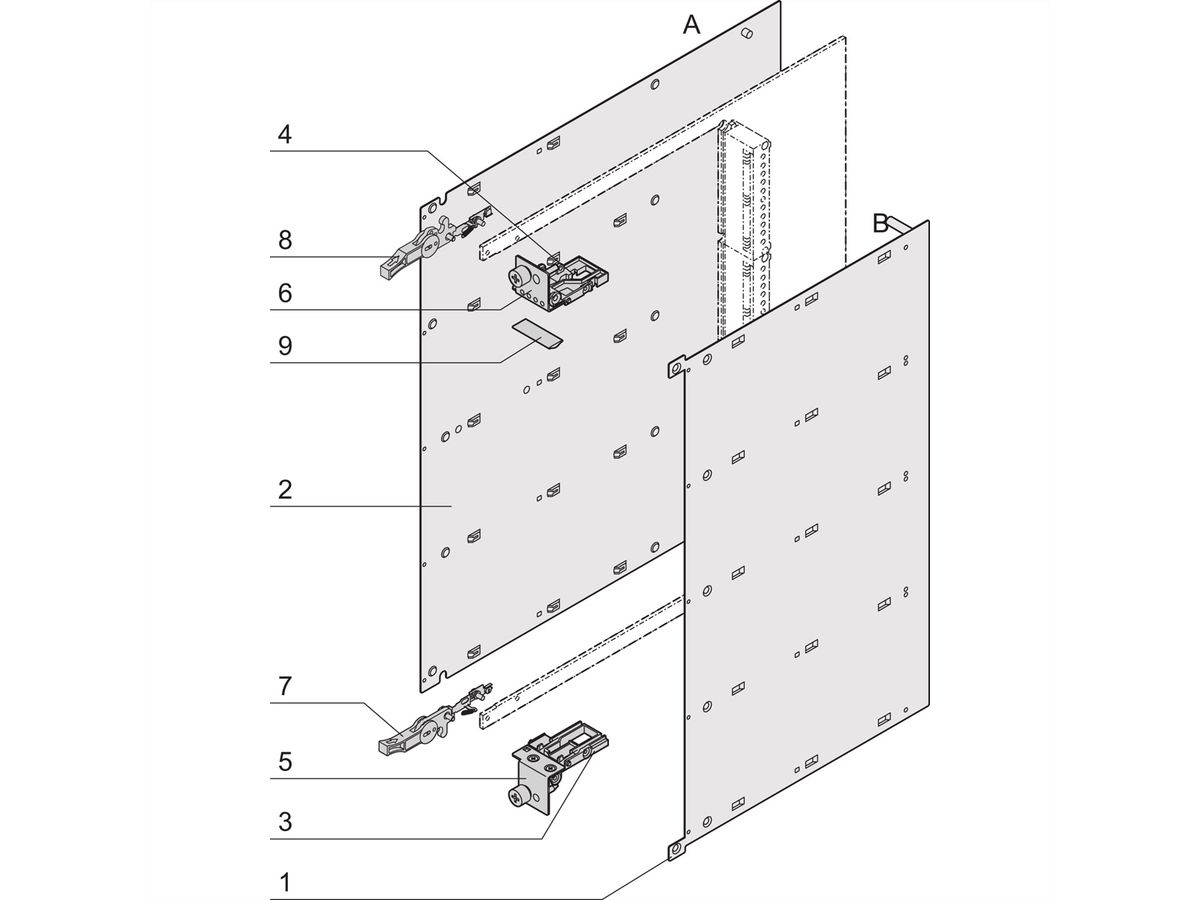

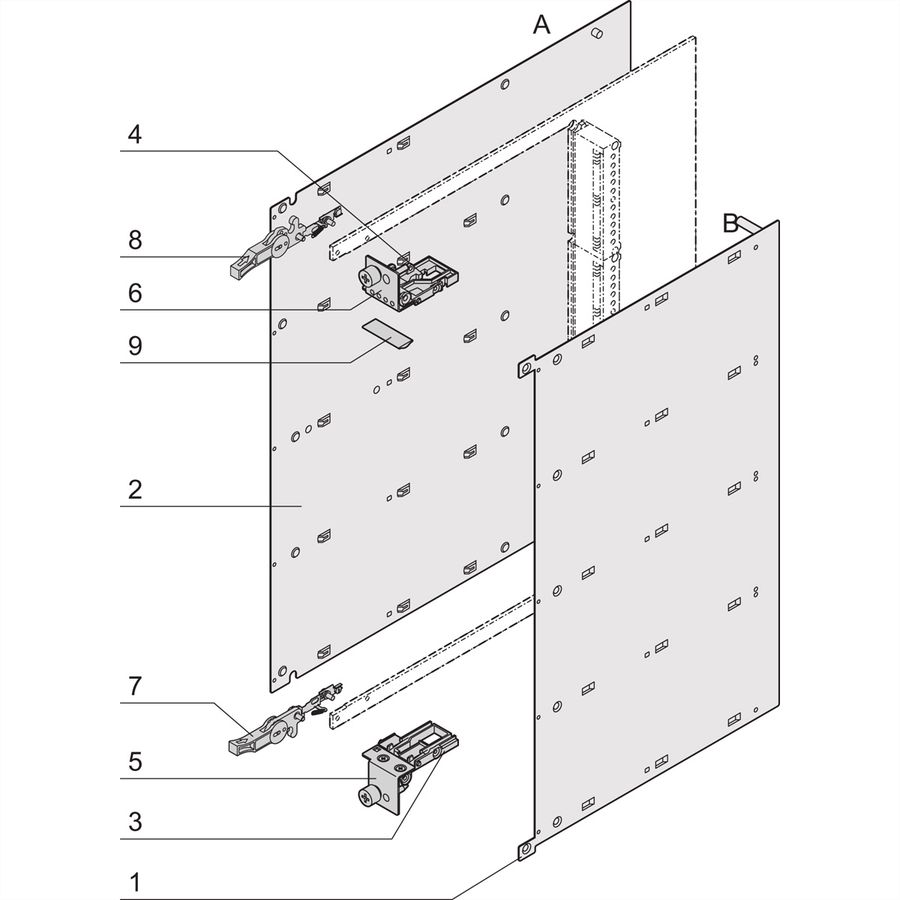

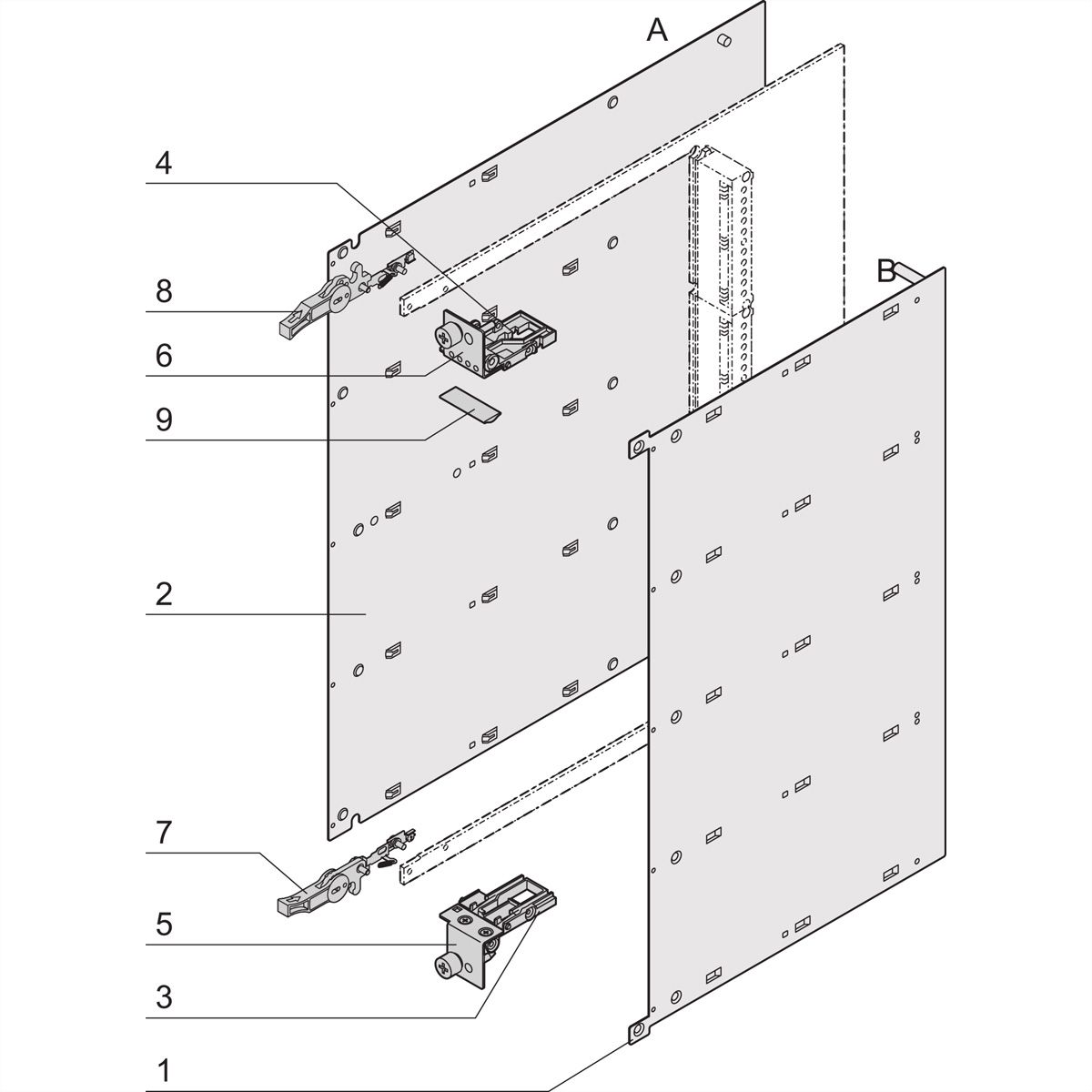

Lieferumfang (Bausatz):
Pos.1 (1x):
Coverblech B (rechts), Edelstahl, 0,6 mm, Innenfläche elektrisch isoliert, Aussenseite mit Schutzfolie
Pos.2 (1x):
Coverblech A (links), Edelstahl, 0,6 mm, Innenfläche elektrisch isoliert, Aussenseite mit Schutzfolie
Pos.3 (1x):
Strebe (Strut) unten, Zn-Druckguss vernickelt
Pos.4 (1x):
Strebe (Strut) oben, Zn-Druckguss vernickelt
Pos.5 (1x):
Frontplatte unten, Edelstahl, 1 mm, Zentrierpin und Befestigungsschraube eingepresst
Pos.6 (1x):
Frontplatte oben, Edelstahl, 1 mm, Zentrierpin und Befestigungsschraube eingepresst, mit Löchern für LED
Pos.7 (1x):
Ein-/Aushebemechanik Standard, mit Mikroschalter- Betätigung, Hebel Kunststoff, schwarz
Pos.8 (1x):
Ein-/Aushebemechanik Standard, Hebel Kunststoff, schwarz
Pos.9 (1x):
EMV-Profildichtung, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.10 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (665,3 KB) Hersteller-Datenblatt - English (664,8 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (2,9 MB)
