SCHROFF 4 HE, 8 Slot, mit Rear I/O, 19"-kompatibles Netzgerät - CPCI PLUSIO 4+4SL 4HE 19"PSU

SCHROFF 4 HE, 8 Slot, mit Rear I/O, 19"-kompatibles Netzgerät - CPCI PLUSIO 4+4SL 4HE 19"PSU

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 18.04.2024
Art.-Nr. 26156006
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 24579400
Paketgewicht 10,85 kg

Beschreibung

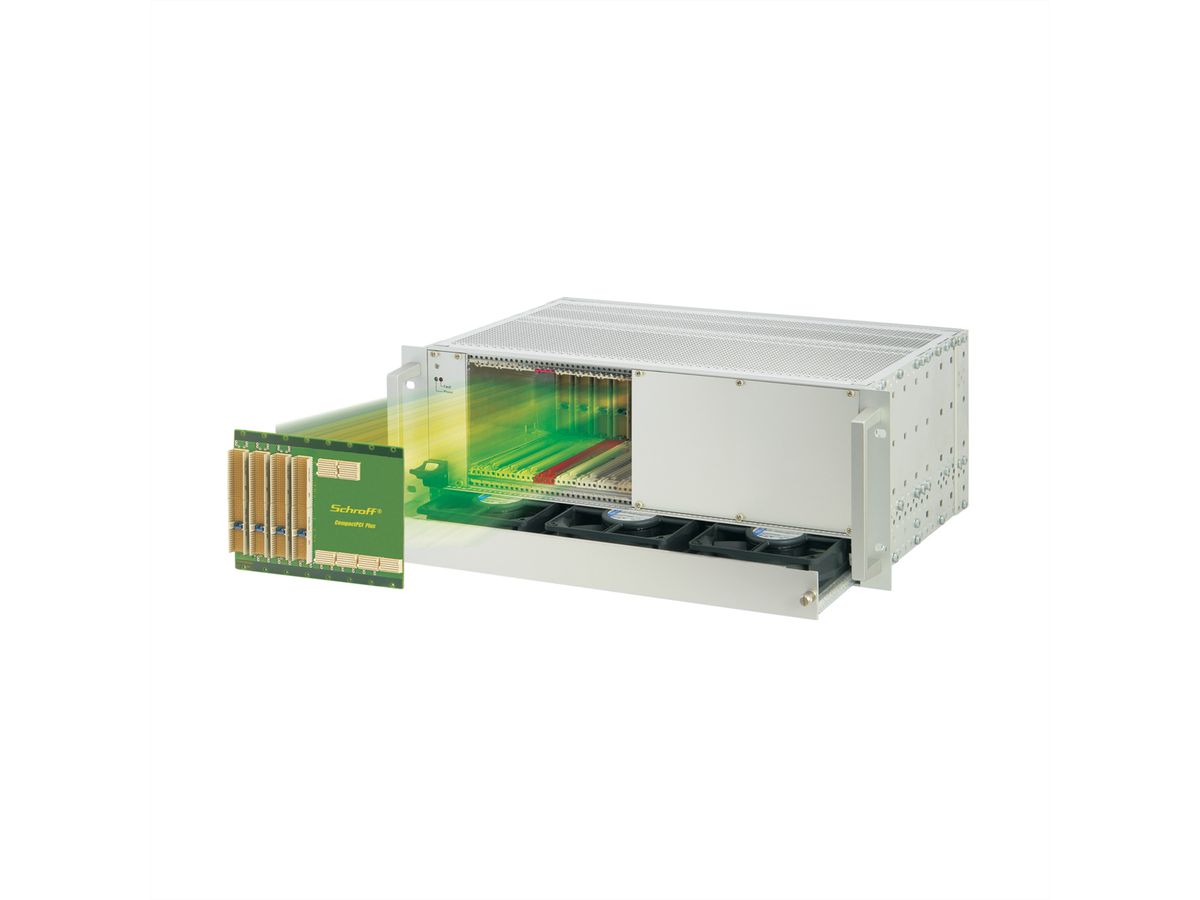

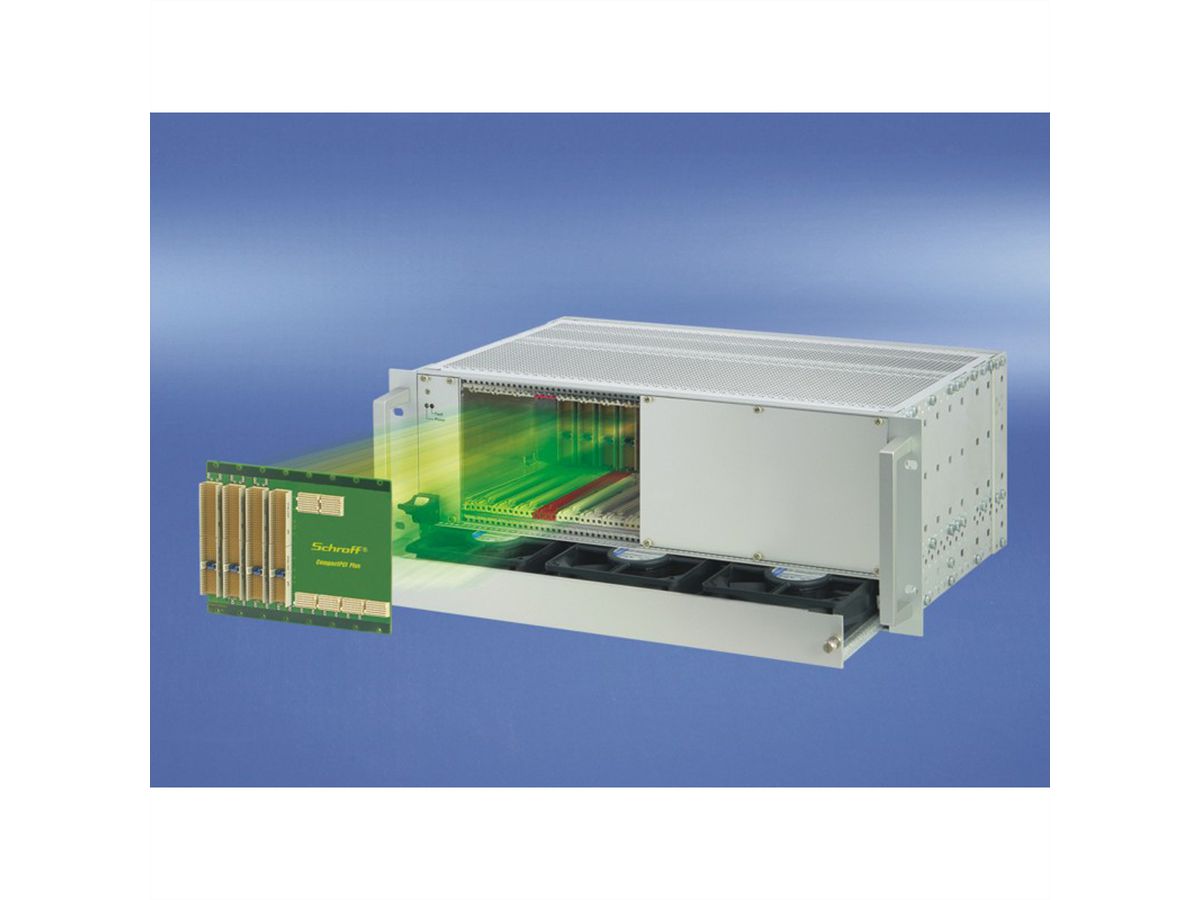

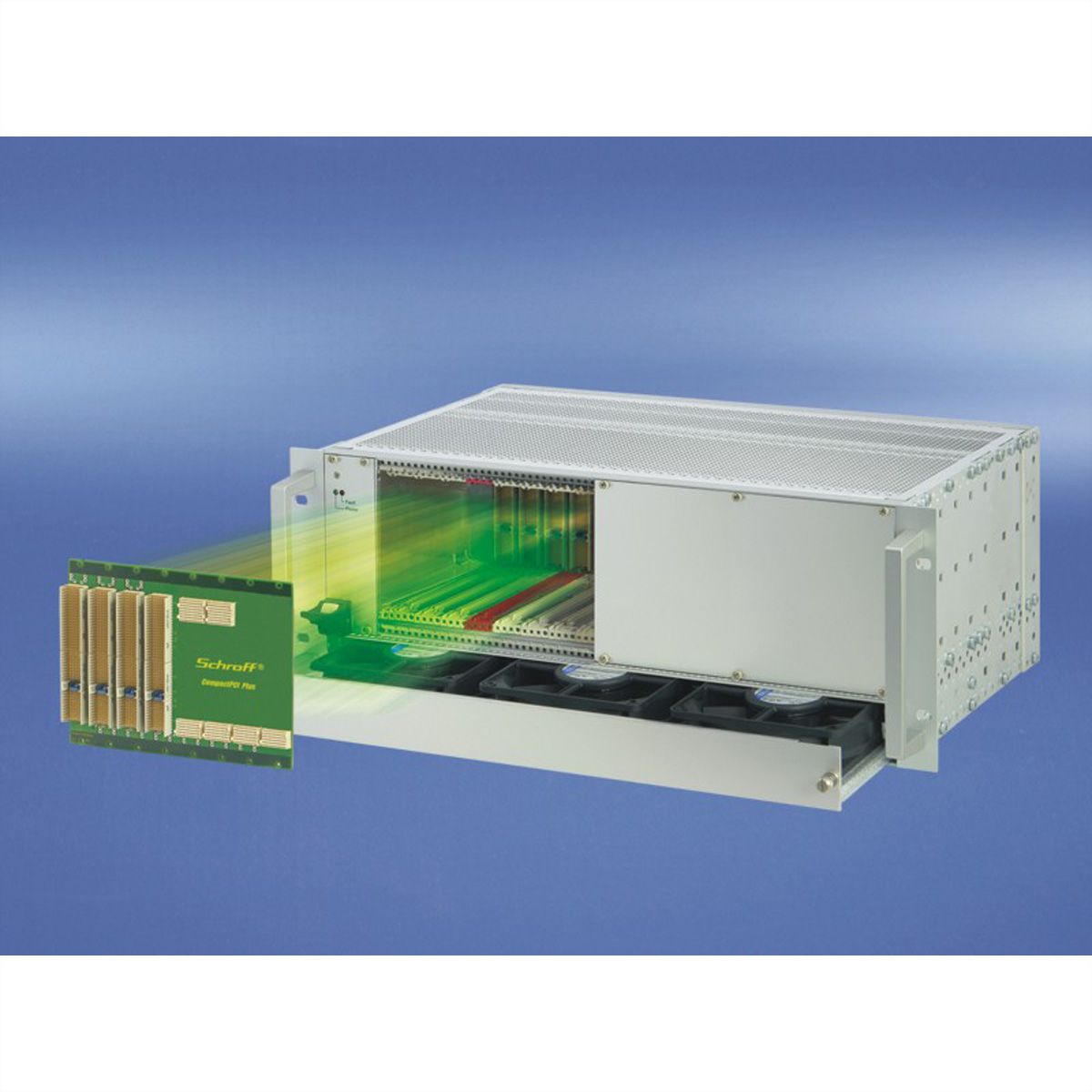

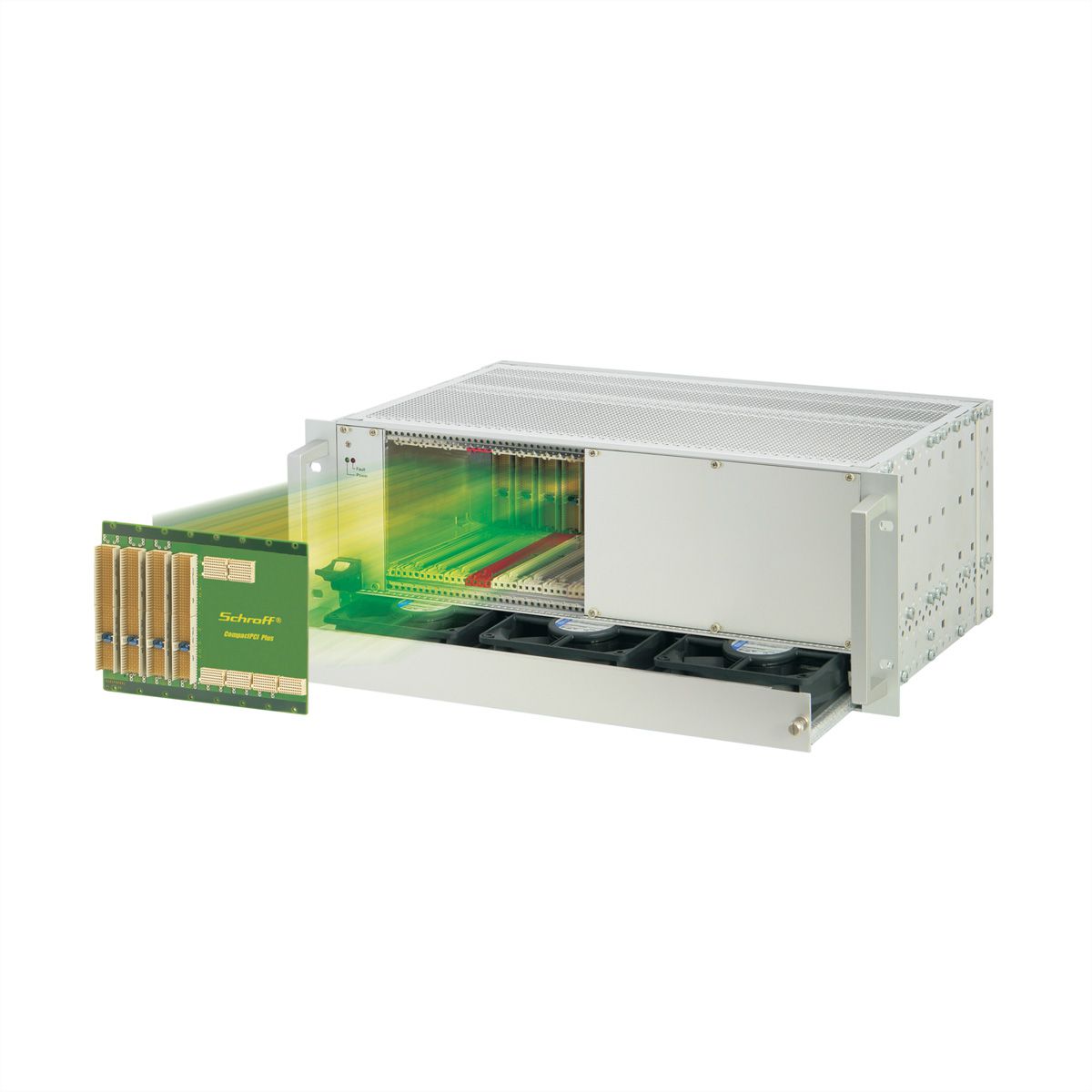

CPCI PlusIO System mit steckbarem Netzteil, 4 HE, 8 Slot

CPCI PLUS IO 4+4SL 4U 19"PSU

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11; Backplane konform zu PICMG 2.0 Rev. 3 und 2.30 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 3 HE, 160 mm tief, 8 Slot - Rückseite, Rear I/O: 3 HE, 80 mm tief, 3 Slot - Backplane4 Slot, 3 HE, 32 Bit, CompactPCI - 4 Slot, 3 HE, CompactPCI PlusIO - Power Backplane - 19"-kompatibles Netzgerät, 250 W, 3 HE, 8 TE - Entwärmung durch 1 HE Hot Swap Lüftereinheit von unten nach oben - Einbaumöglichkeit für eine Harddisk

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp CompactPCI Systeme
Höheneinheiten 4 HE
Höhe 177 mm
Tiefe 275 mm
Paketgewicht 10.85 kg

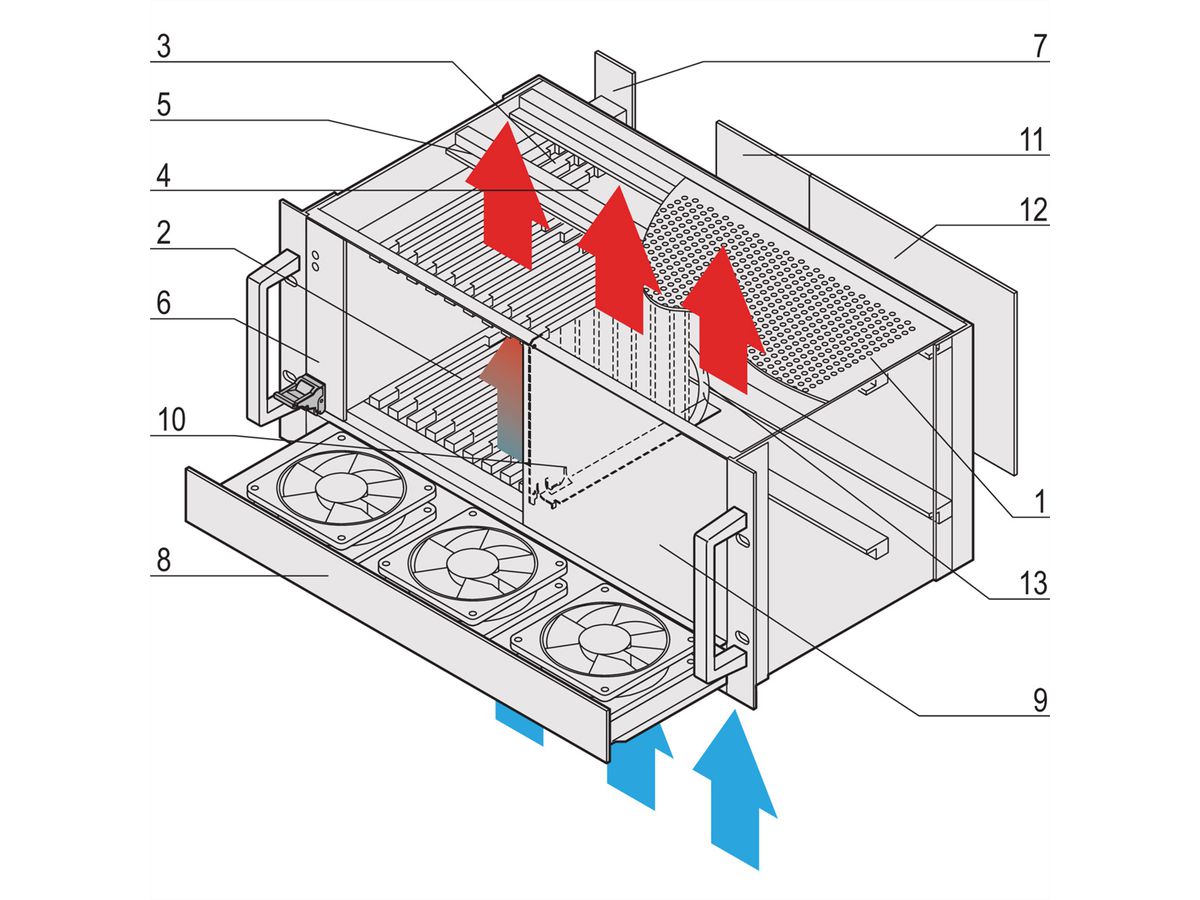

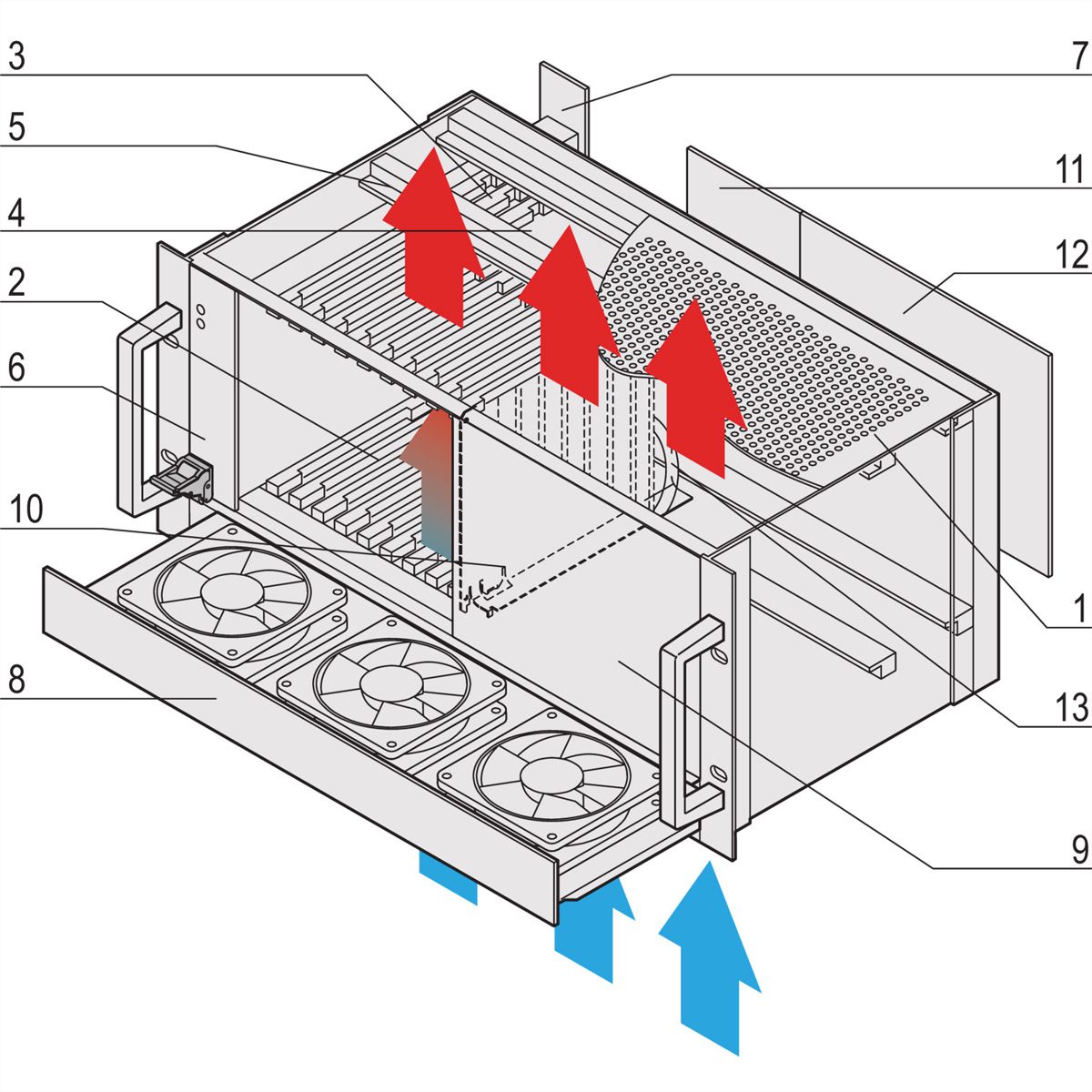

Lieferumfang (komplett montiert, verdrahtet und getestet):
Pos.1 (1x): Geschirmter 19"-Einschub, Al; perforiertes Deck- und Bodenblech; Frontgriffe
Pos.2 (8x): Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (3 HE, 160 mm tief)
Pos.3 (3x): Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (3 HE, 80 mm tief)
Pos.4 (1x): Backplane für 3 HE-Karten; 8 Slot bestehtend aus 4 Slot, 32 Bit, CompactPCI und 4 Slot, CompactPCI PlusIO (PICMG 2.30, Bestell-Nr. 23007-601)
Pos.5 (1x): Power Backplane, 3 HE, 8 TE mit 1 x P47-Steckverbinder (Bestell-Nr. 23098-105)
Pos.6 (1x): 19"-kompatibles Netzgerät 250 W (3 HE, 8 TE, Bestell-Nr. 13100-141)
Pos.7 (1x): Netzeingangsmodul, 3 HE, 8 TE; Netzfilter, 110 ... 250 VAC, 50 ... 60 Hz, max. Strom 10 A
Pos.8 (1x): Hot Swap Lüfterwanne, ausziehbar, 1 HE, 3 x 12 VDC Ventilatoren
Pos.9 (1x): Frontplatte vorne, 3 HE, 44 TE
Pos.10 (1x): Luftschottblech, 3 HE, 160 mm tief
Pos.11 (1x): Frontplatte, hinten, 3 HE, 60 TE
Pos.12 (1x): Frontplatte, hinten, 3 HE, 4 TE
Pos.13 (1x): Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (2,0 MB)

Download

Hersteller-Datenblatt - English (2,0 MB)

Download

PDF-Datenblatt - User Manual - Deutsch (1,8 MB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
