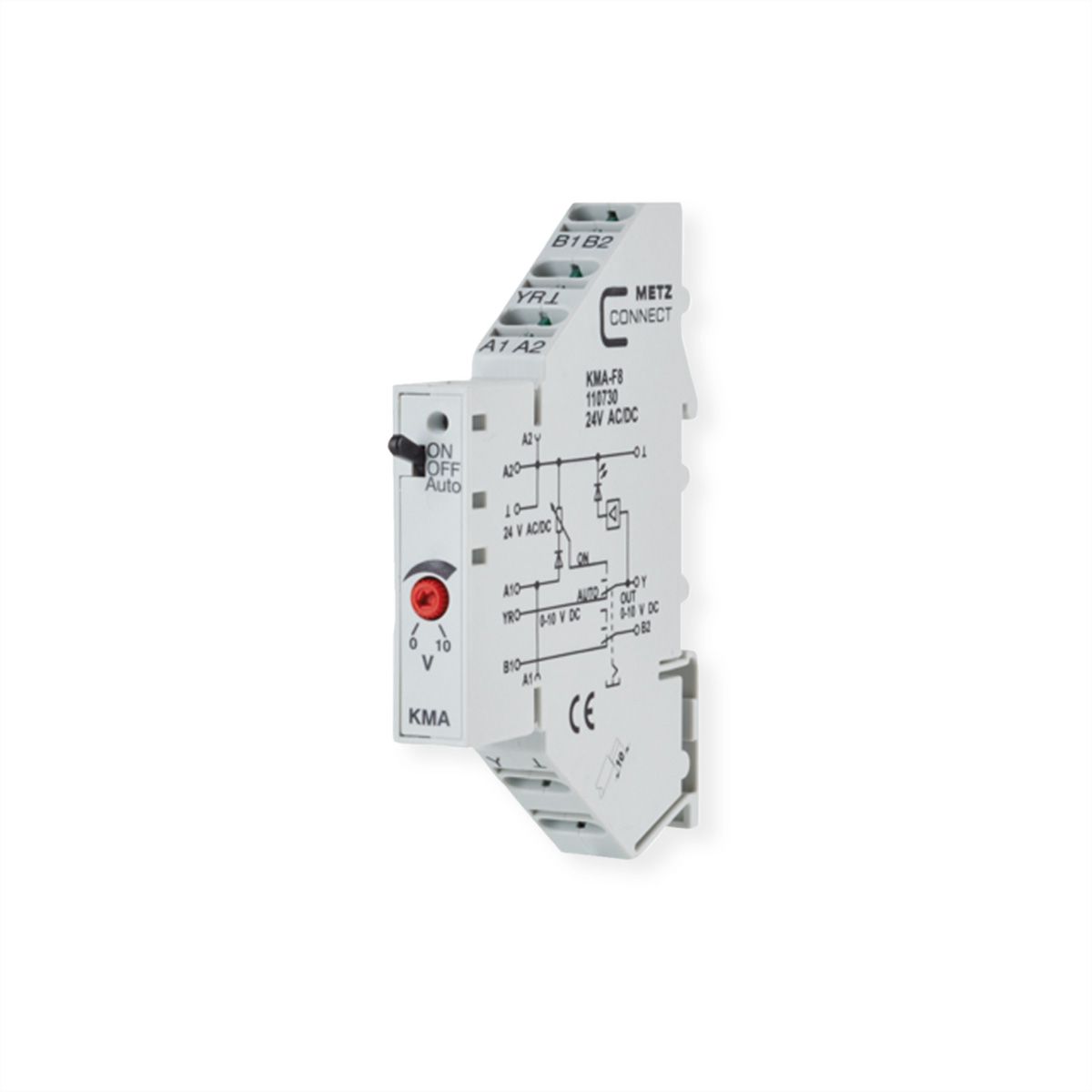

METZ CONNECT KMA-F8 Analogwertgeber

Art.-Nr. 21140275 Marke / Hersteller METZ CONNECT Herst.-Art.-Nr. 110730 EAN 4250184123224 Paketgewicht 0,031 kg

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 1-2 Tagen lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

PDF herunterladen

Beschreibung

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw.

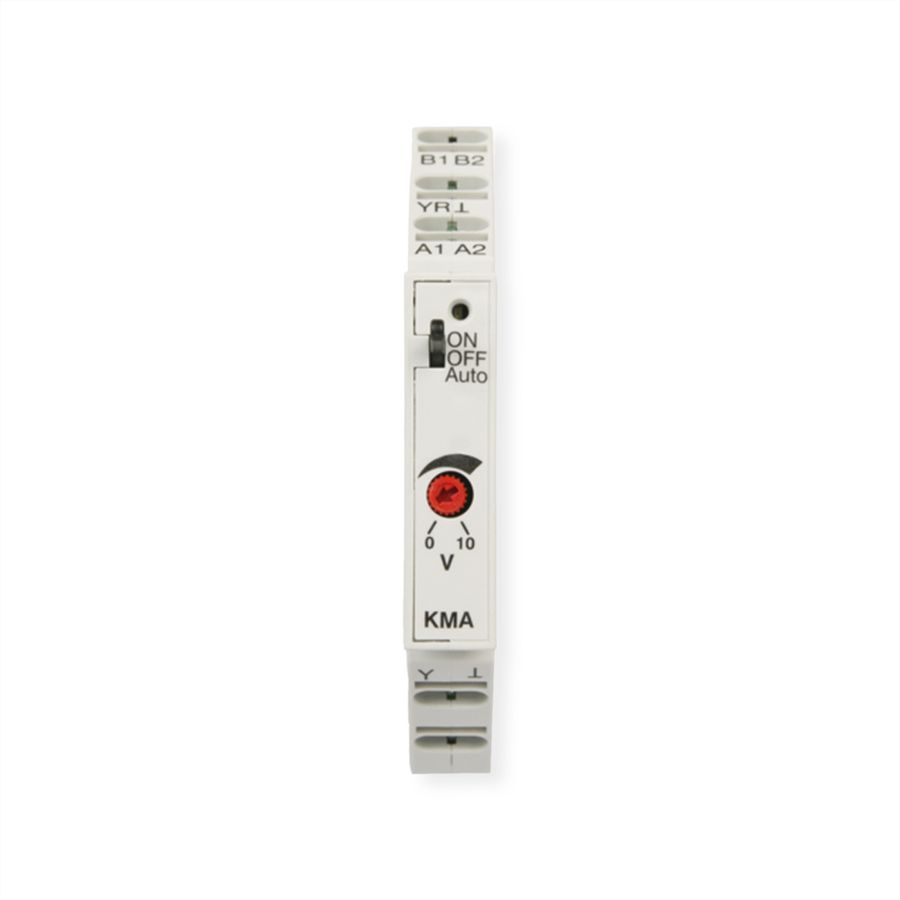

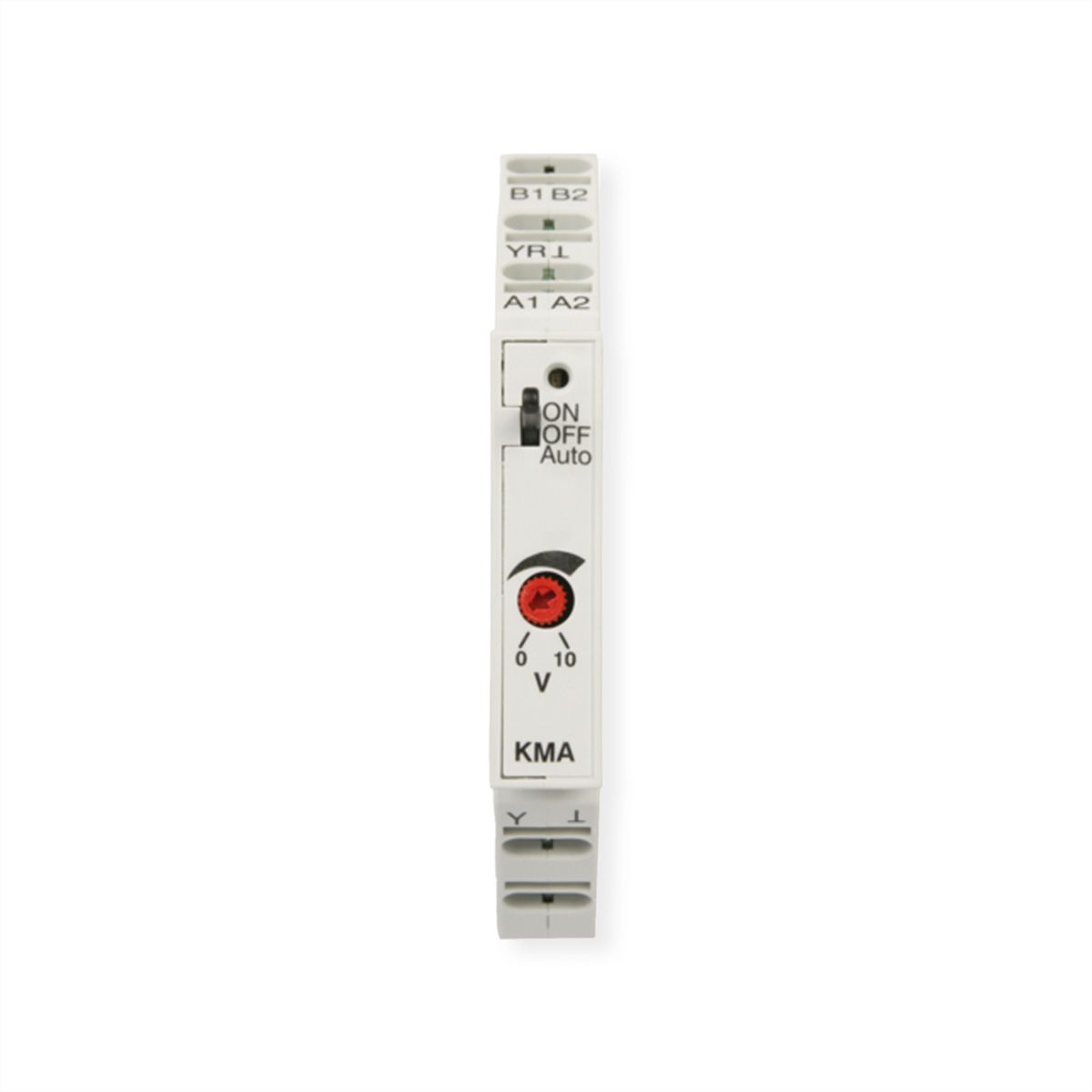

Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.

Anschluss mit Federkraftklemmen (Push-In)
Sollwertgeber
Handbedienebene mit Rückmeldung
LED-Helligkeit proportional zur Stellgröße

Spezifikationen

Hersteller: METZ CONNECT
Produktgruppe: Gebäudeautomation
Produkttyp: Schnittstellenmodule
Farbe: mehrfarbig
Schutzart (IP Code): IP40

IP20
Betriebstemperatur min.: -5 °C
Betriebstemperatur max.: 55 °C
Höhe: 7.5 cm
Breite: 9 cm
Tiefe: 11.7 cm
Gewicht: 31 g
Verpackungshöhe: 50 mm
Verpackungsbreite: 100 mm
Verpackungstiefe: 130 mm
Paketgewicht: 0.031 kg

Downloads

Hersteller-Datenblatt - Français (887,4 KB) Hersteller-Datenblatt - Deutsch (895,6 KB) Hersteller-Datenblatt - English (892,4 KB)
