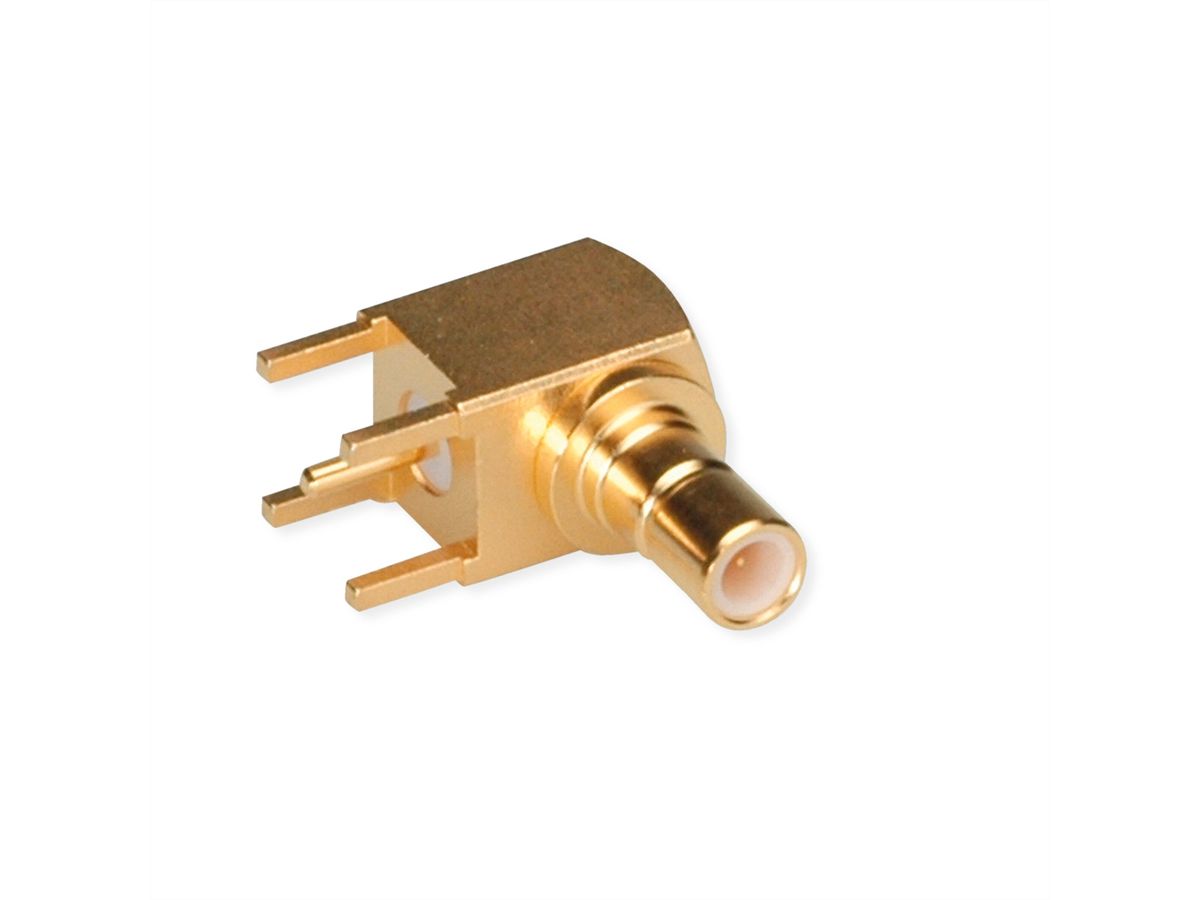

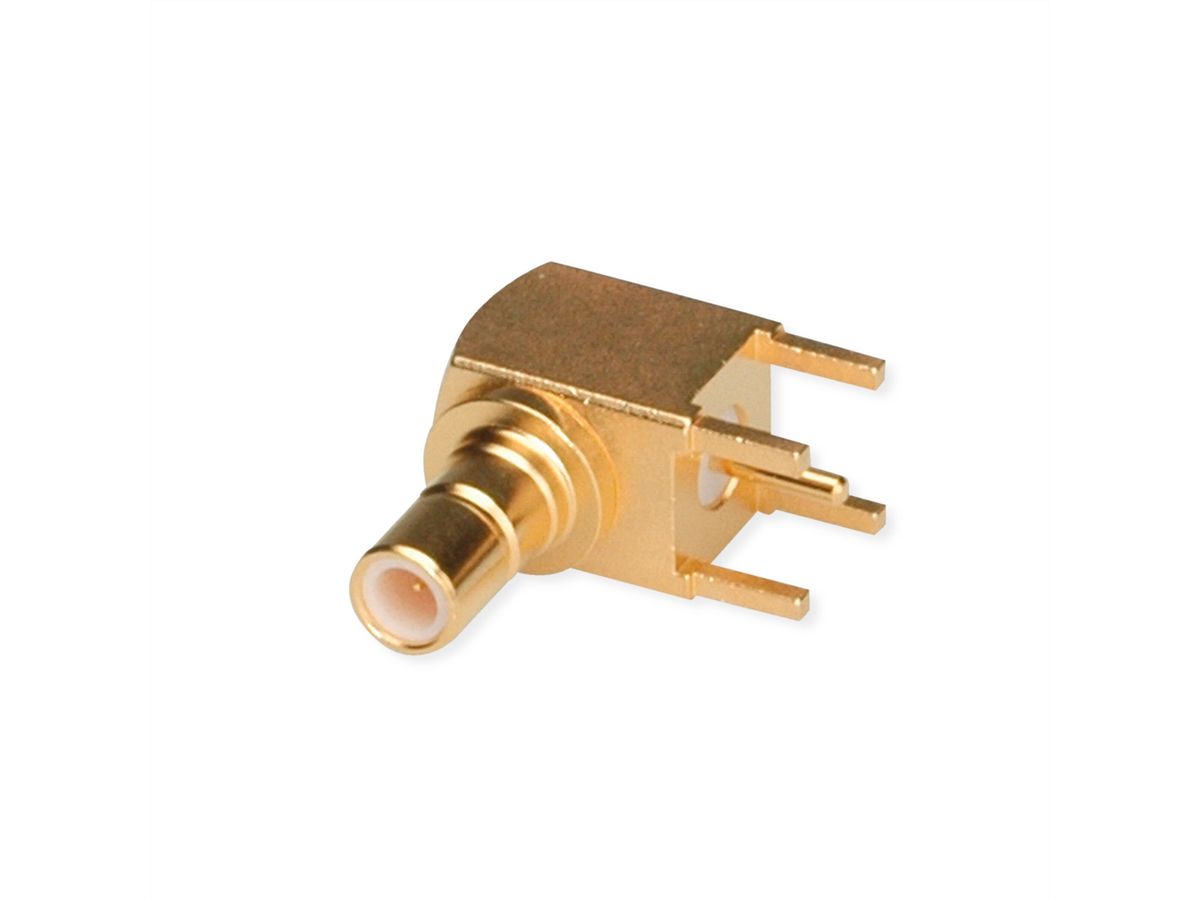

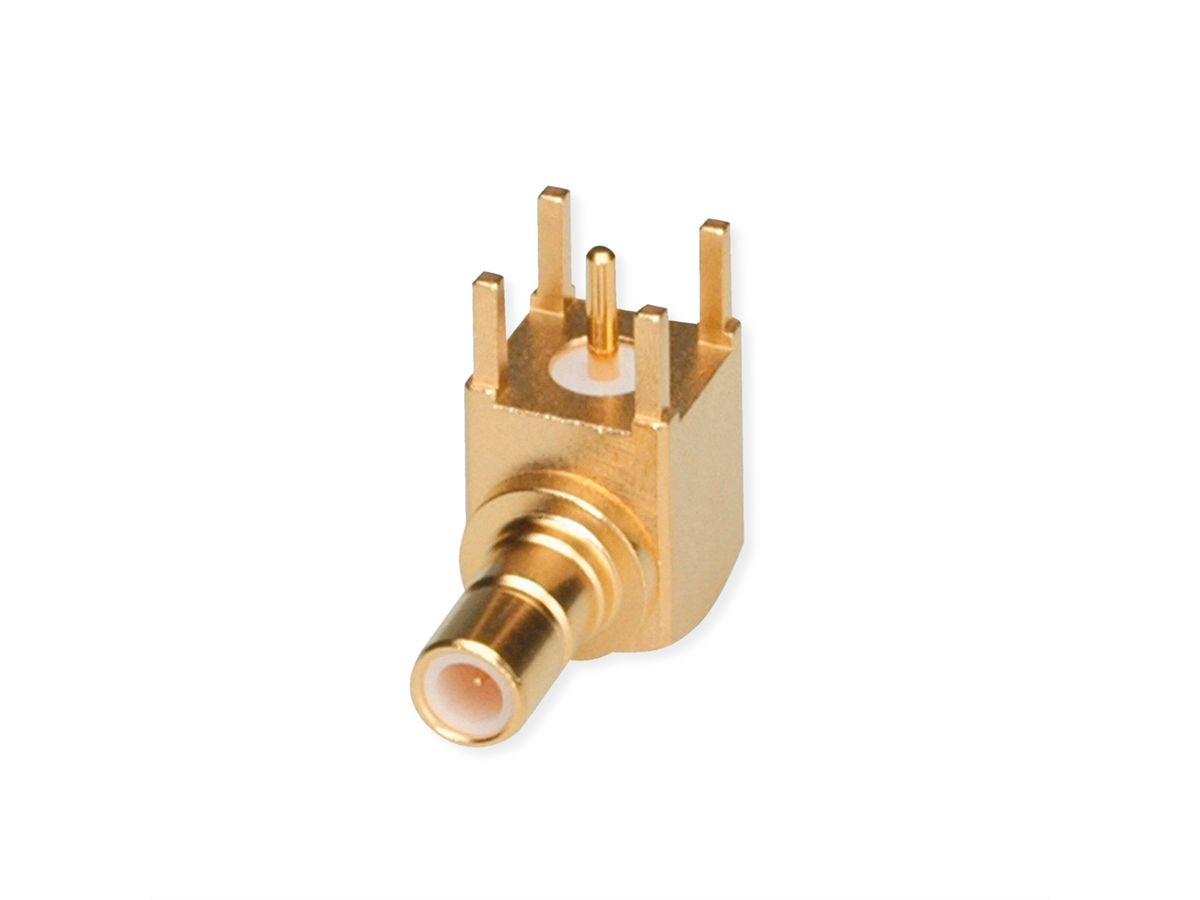

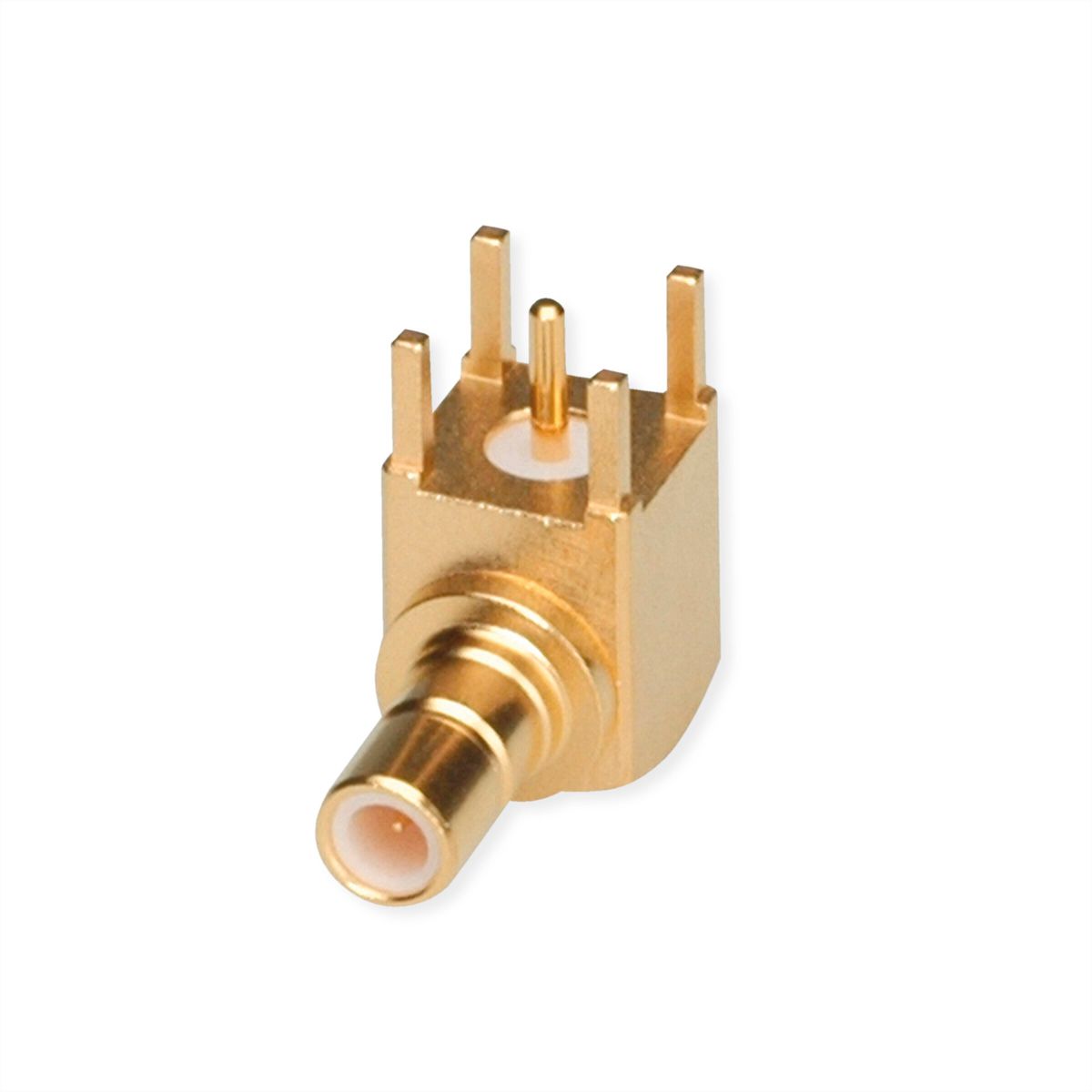

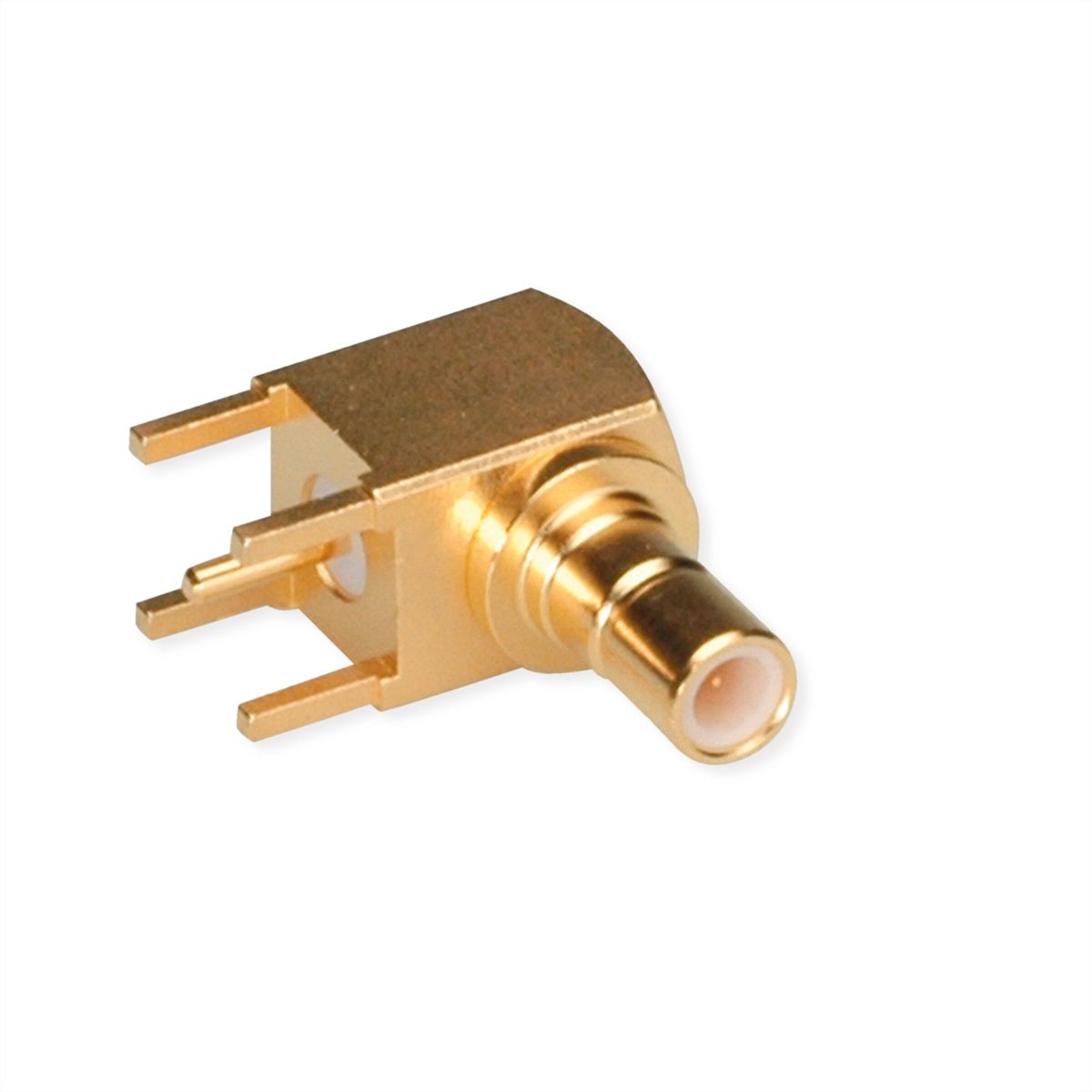

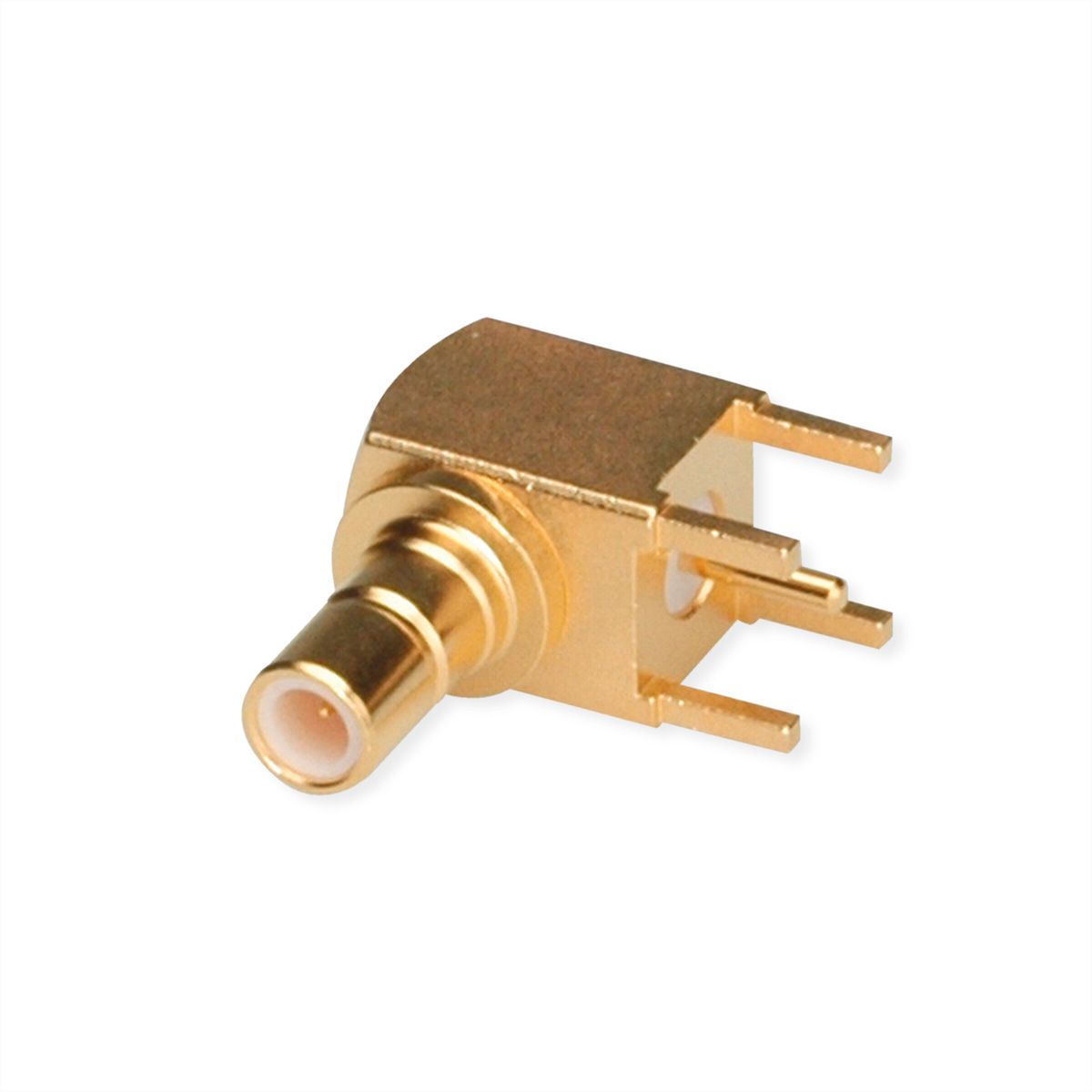

TELEGÄRTNER SMB-LTP-Winkelstecker print

Art.-Nr. 21170400 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024863 EAN 4018359543211 Paketgewicht 0,008 kg

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 04.01.2027

PDF herunterladen

Beschreibung

SMB-Steckverbinder haben Schnapptechnik, die eine schnelle aber sichere Verbindung gewährleistet und bis zu einer Frequenz von 4 GHz einsetzbar sind. Die Steckverbindungen haben einen Wellenwiderstand von 50 Ohm.

Artikelbezeichnung: SMB Plg 90 sd/sd PCB Au (Alte Artikelnummer J01160A0591)
Serie: SMB
Oberfläche: Gold
Einbaumaß: Z025

Elektrische Eigenschaften

Durchgangswiderstand Innenleiter ≤ 5 mΩ
Durchgangswiderstand Außenleiter ≤ 2,5 mΩ
Isolationswiderstand ≥ 1 GΩ
Spannungsfestigkeit 750 V / 50 Hz
Wellenwiderstand 50 Ω

Spezifikationen

Hersteller: TELEGÄRTNER
Produktgruppe: Koaxialstecker
Produkttyp: LTP-Winkelstecker
Farbe: goldfarben
Anzahl Ports: 1
Seite 1 Typ des Anschlusses: SMB-Steckverbinder
Seite 1 Art des Anschlusses: Männlich (Stecker)
Seite 2 Typ des Anschlusses: Lötanschluss
Steckrichtung: gewinkelt
Wellenwiderstand: 50 Ohm
Frequenzbereich (max.): 4 GHz
Betriebstemperatur min.: -55 °C
Betriebstemperatur max.: 120 °C

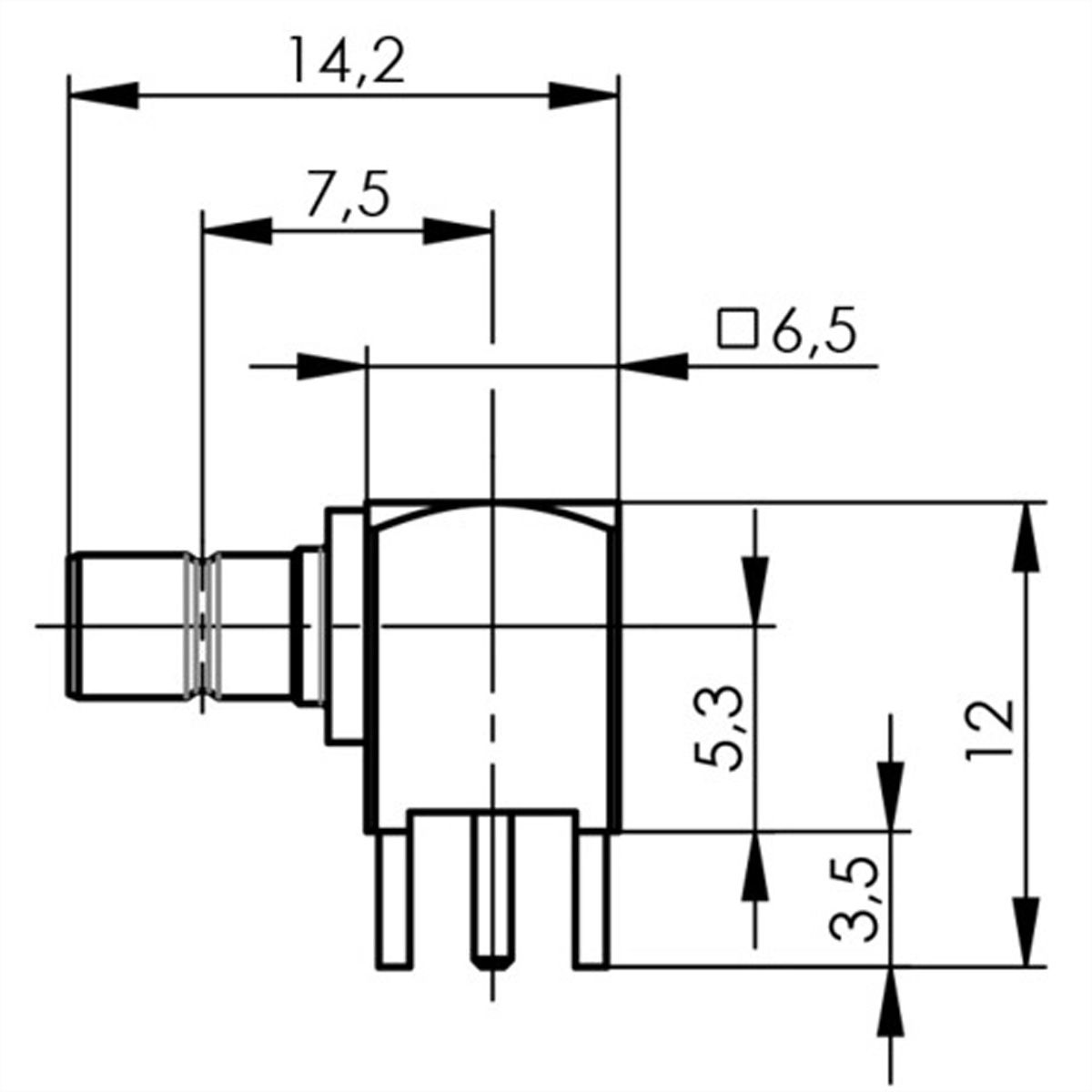

Höhe: 12 mm
Breite: 6.5 mm
Tiefe: 14.2 mm
Gewicht: 3.3 g
Verpackungshöhe: 40 mm
Verpackungsbreite: 70 mm
Verpackungstiefe: 110 mm
Paketgewicht: 0.008 kg

Downloads

Hersteller-Datenblatt - English (70,3 KB)
