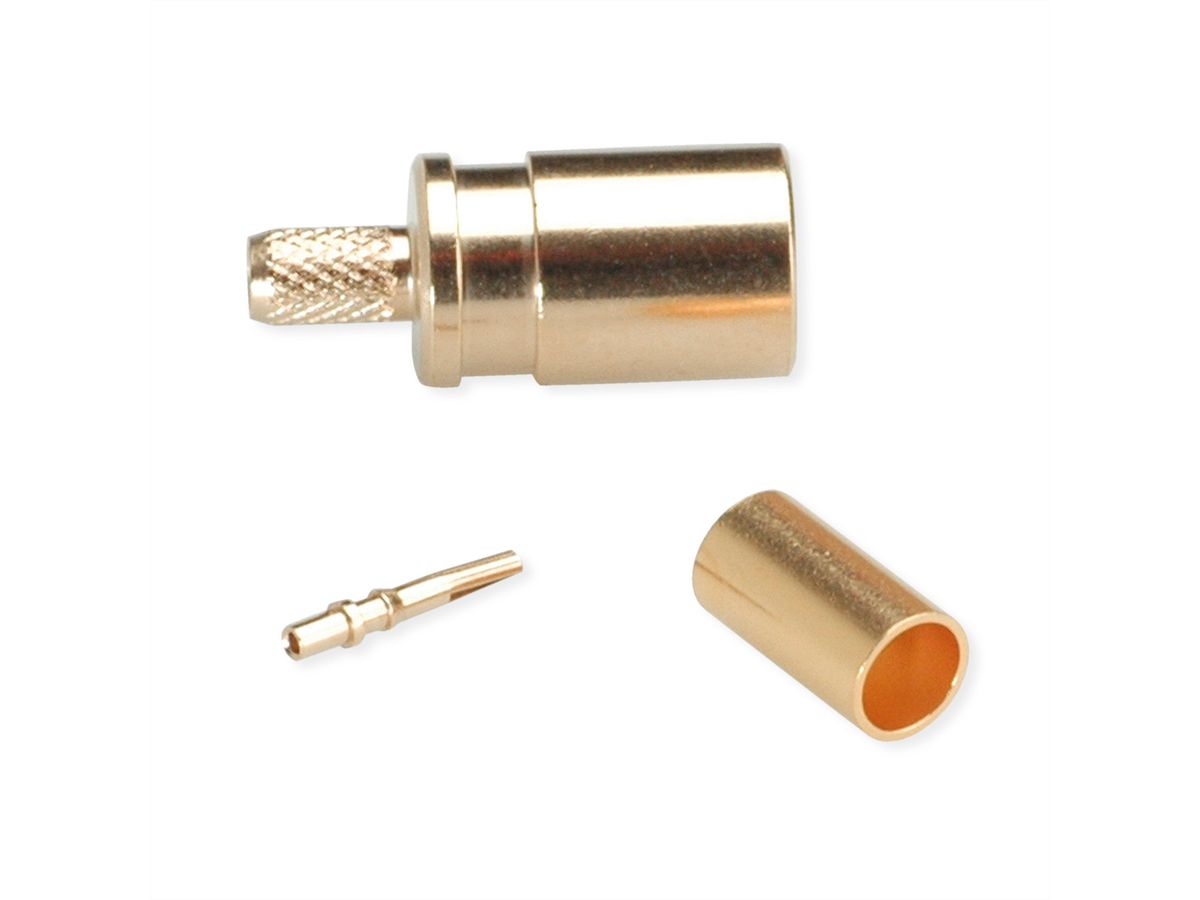

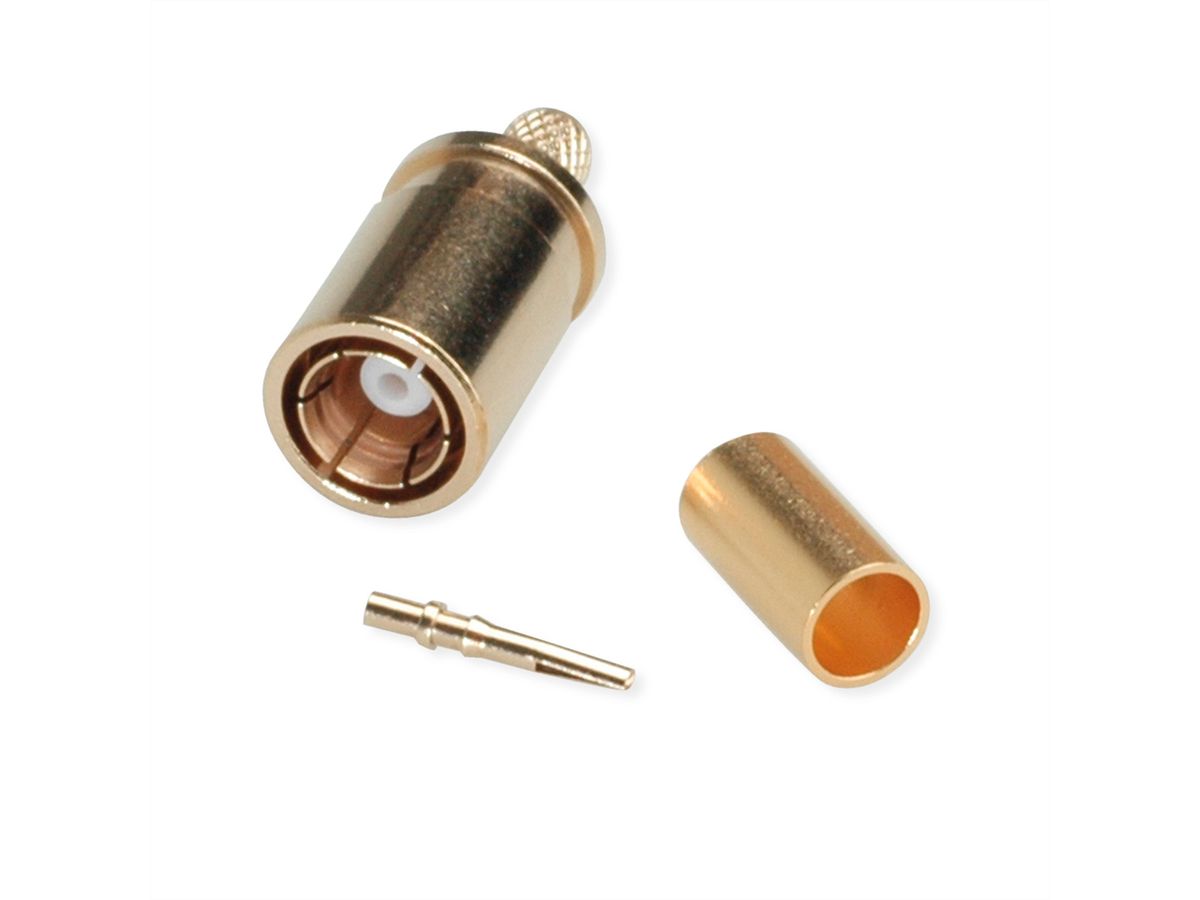

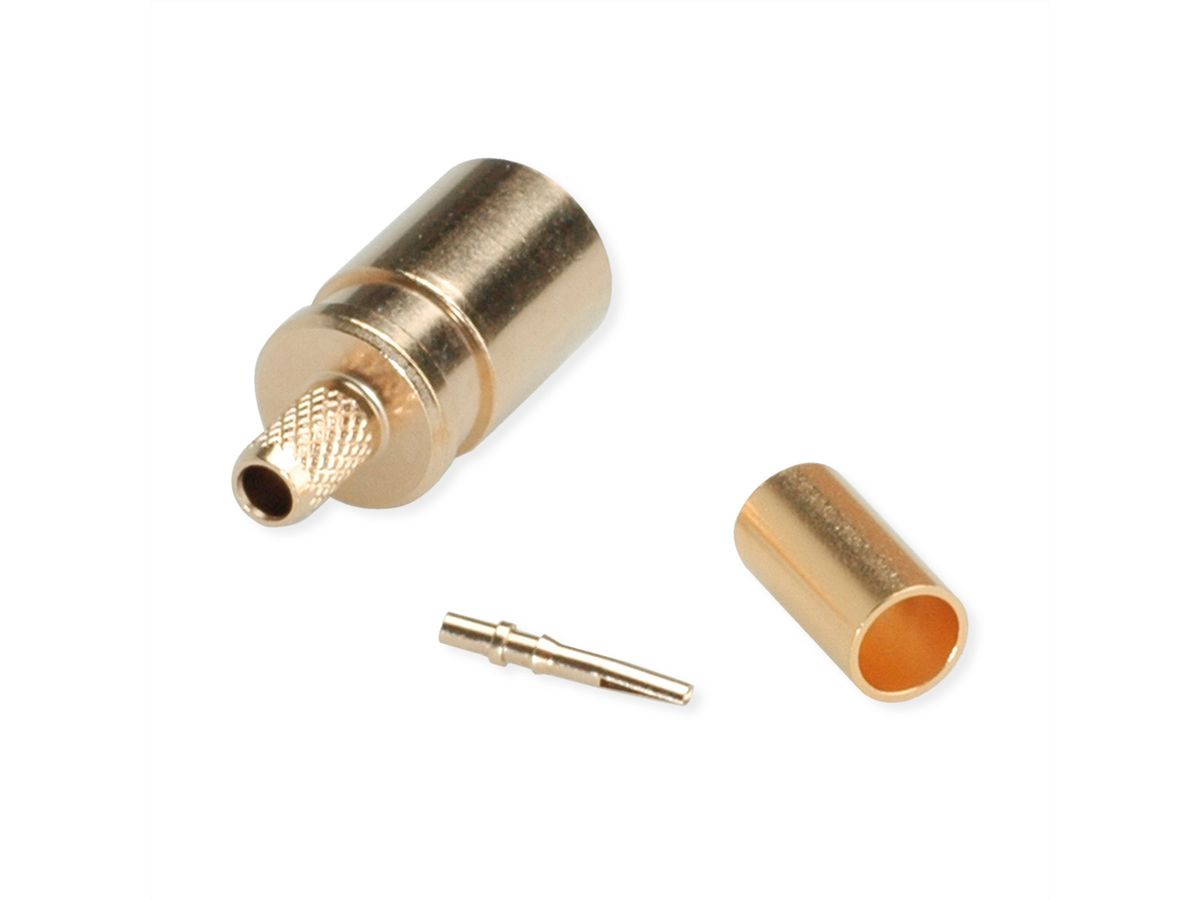

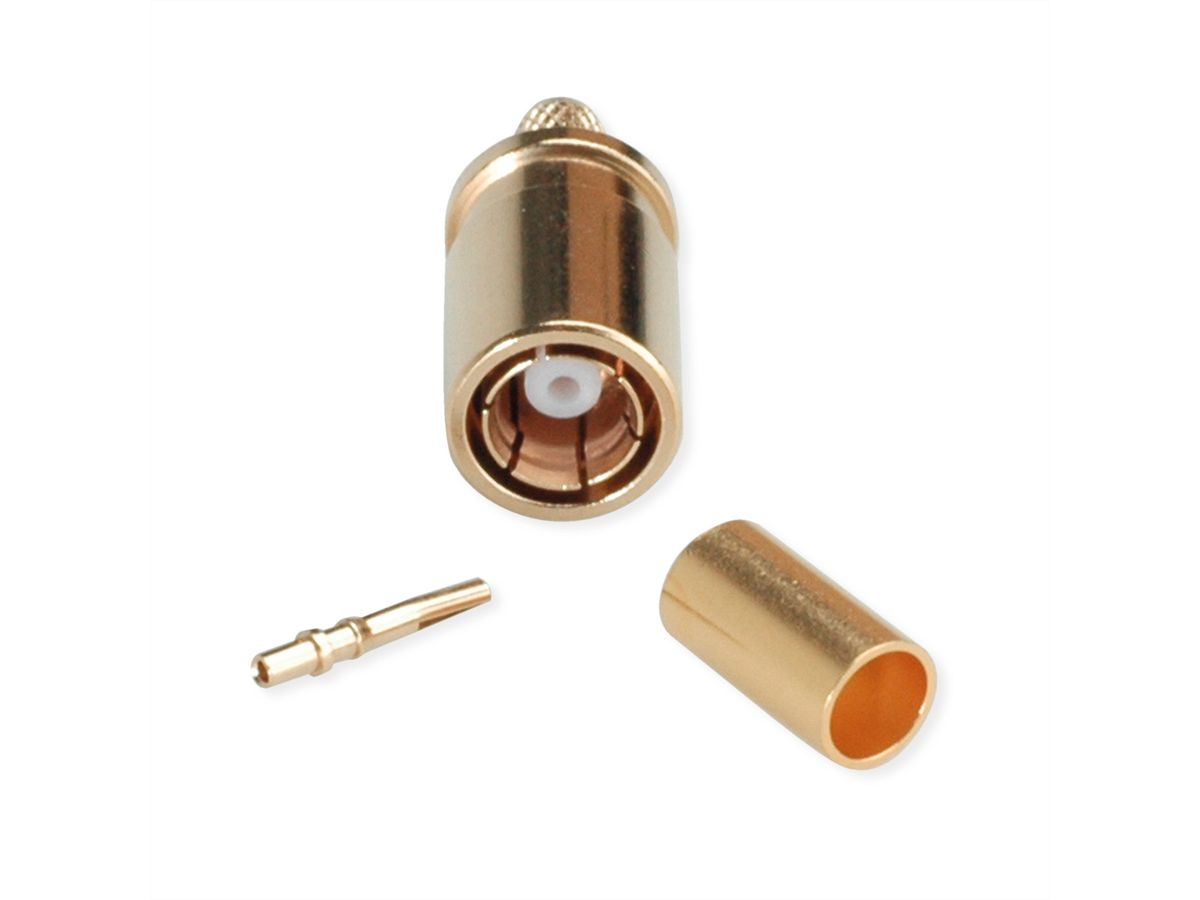

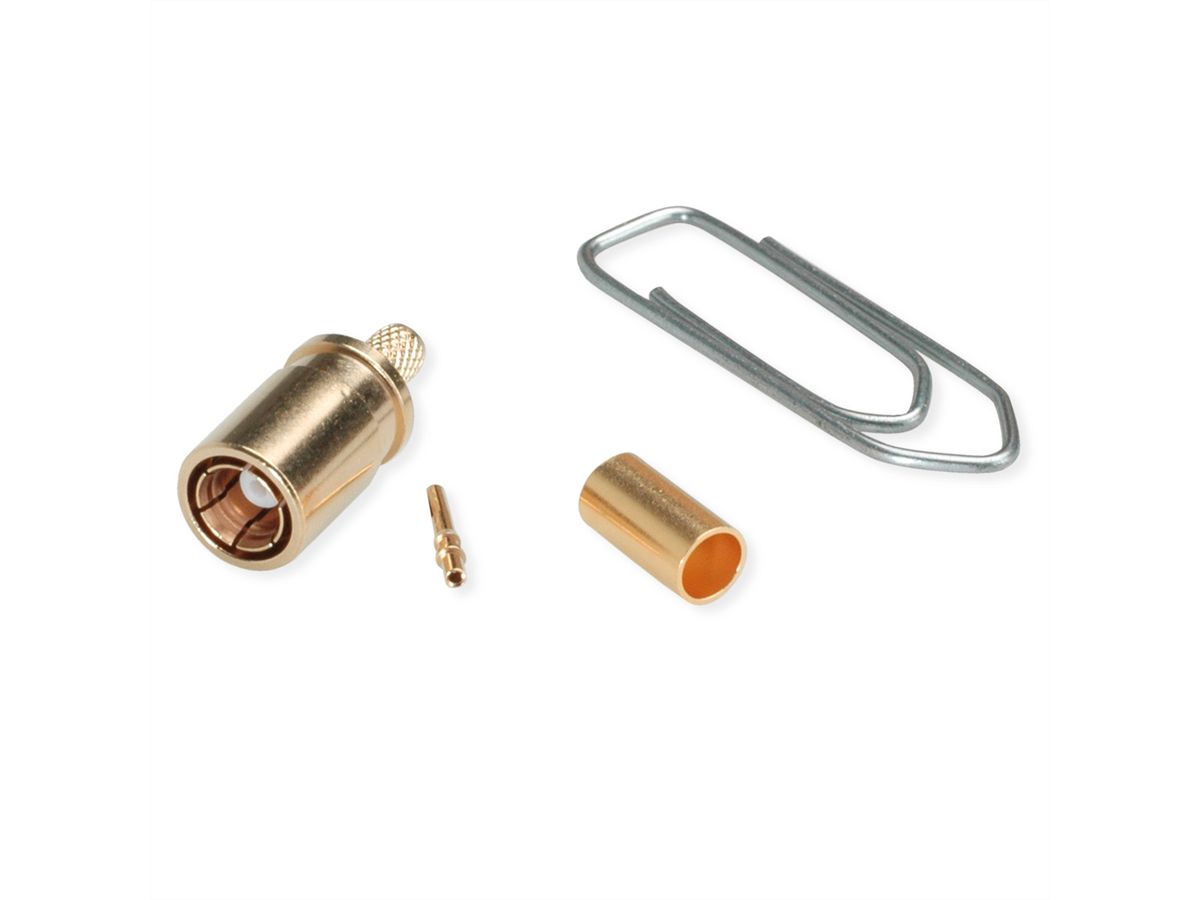

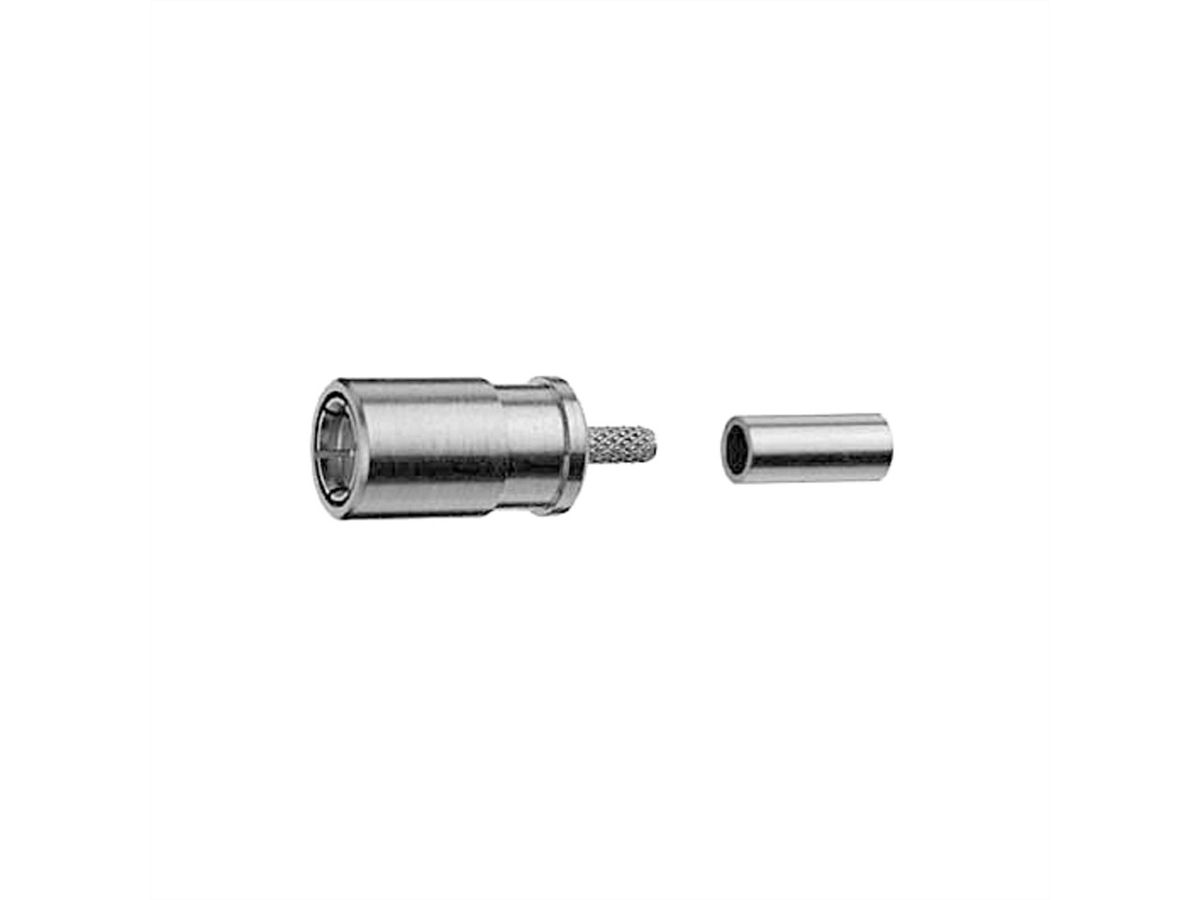

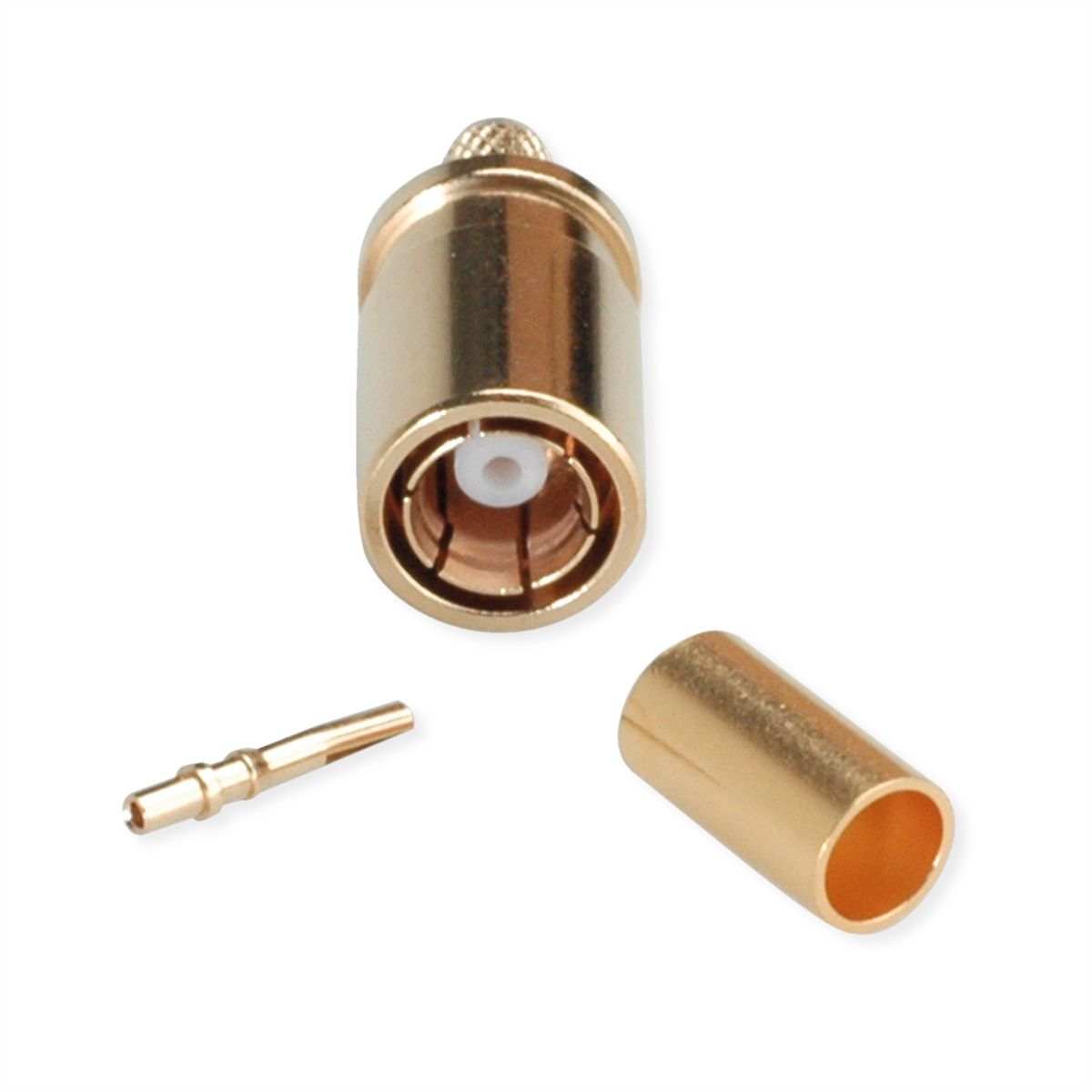

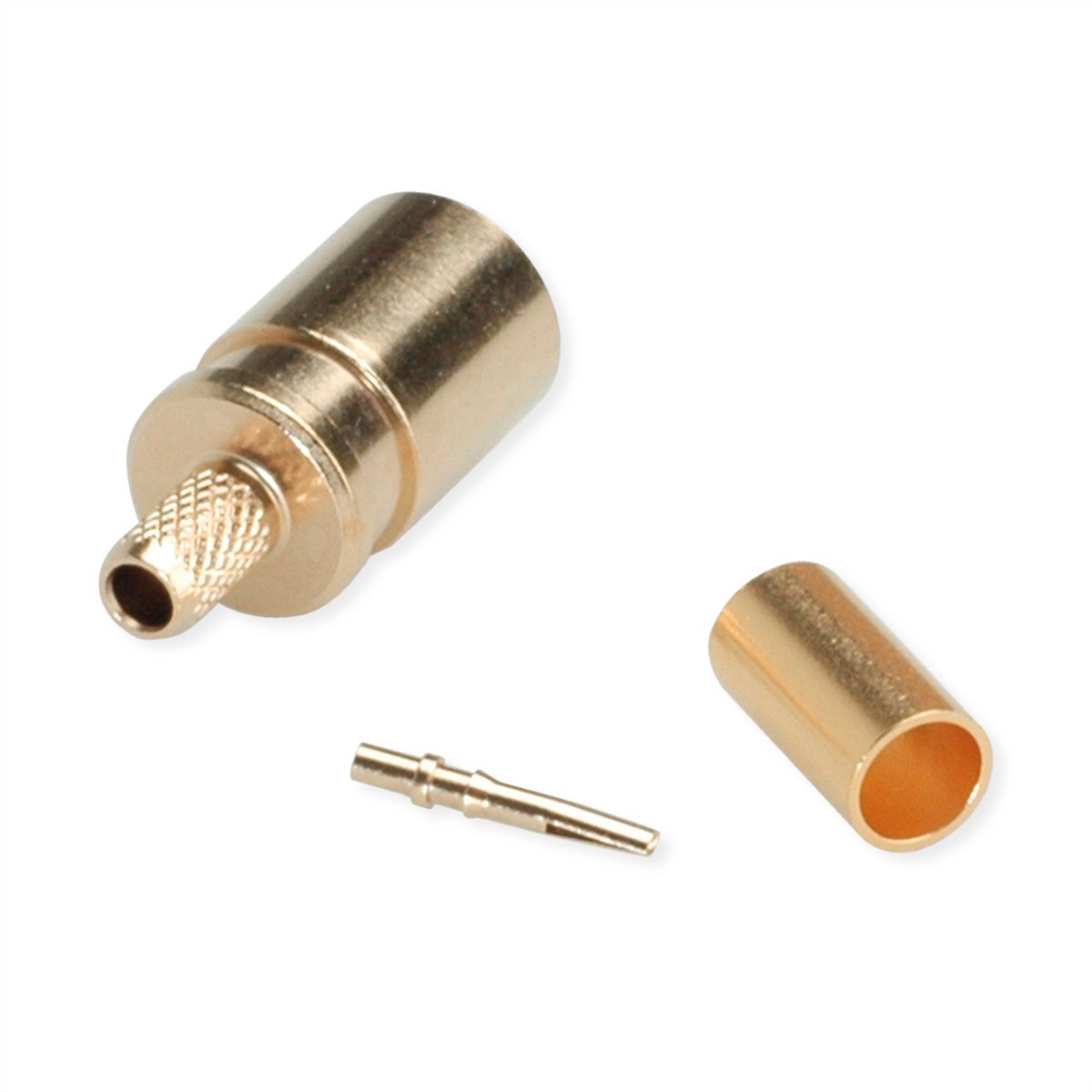

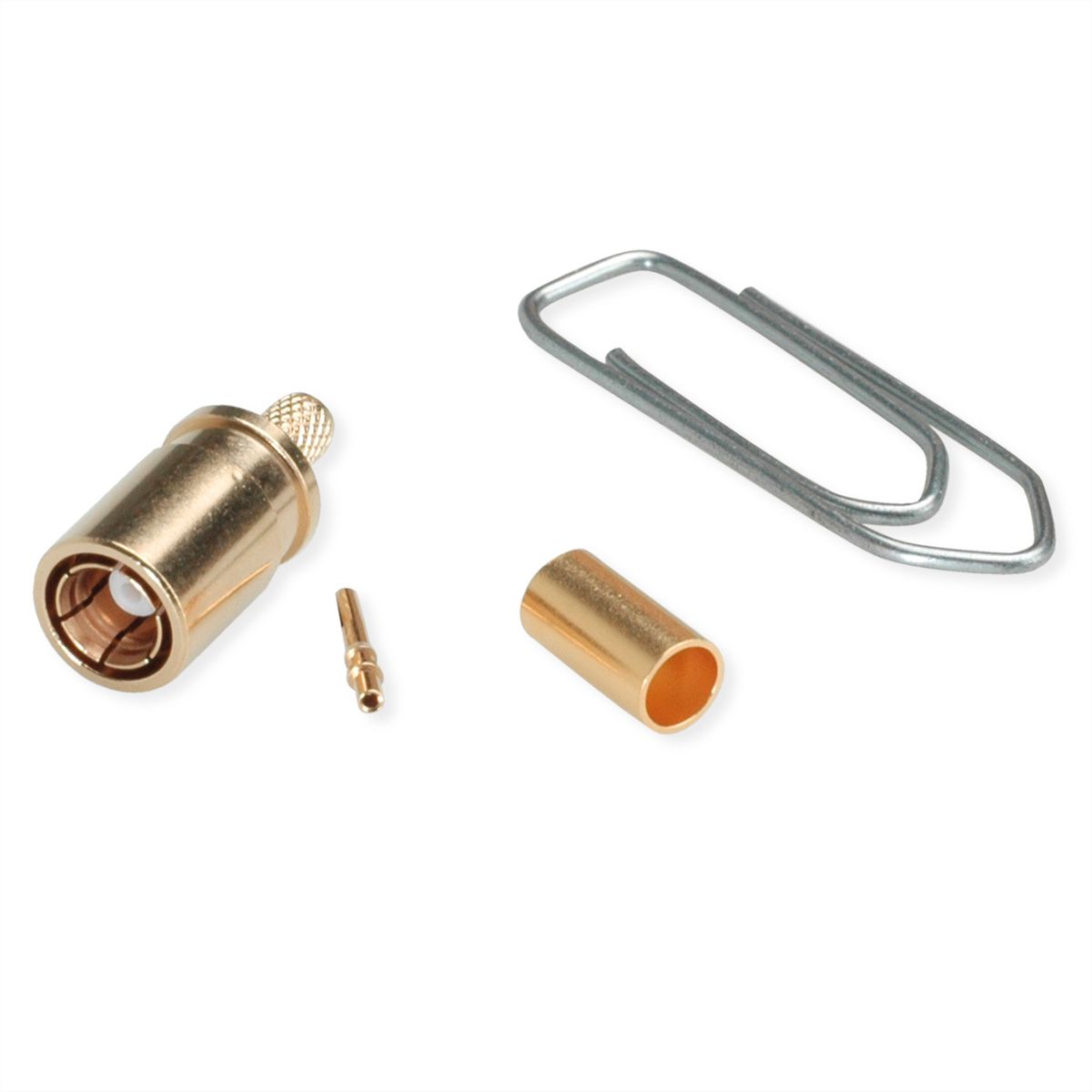

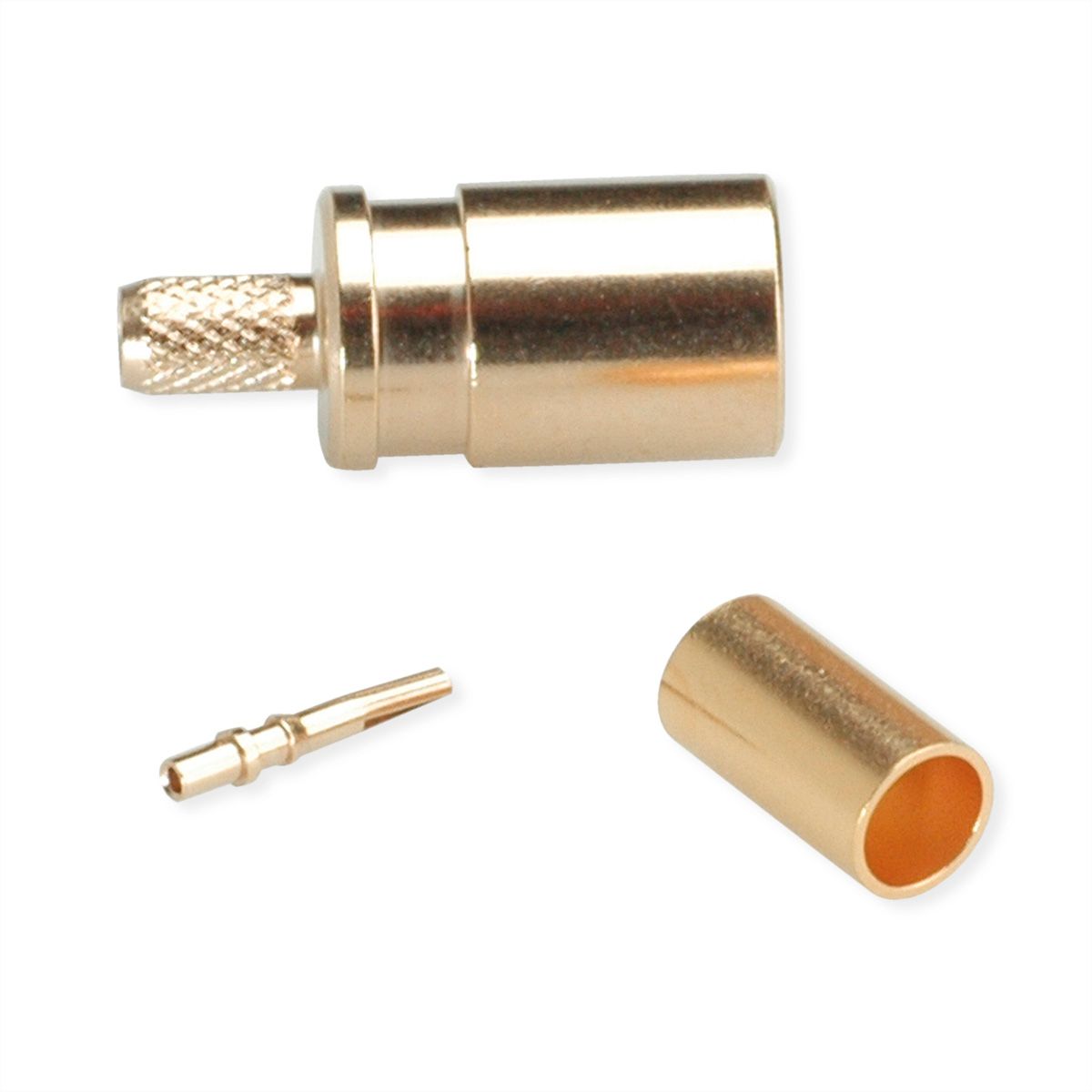

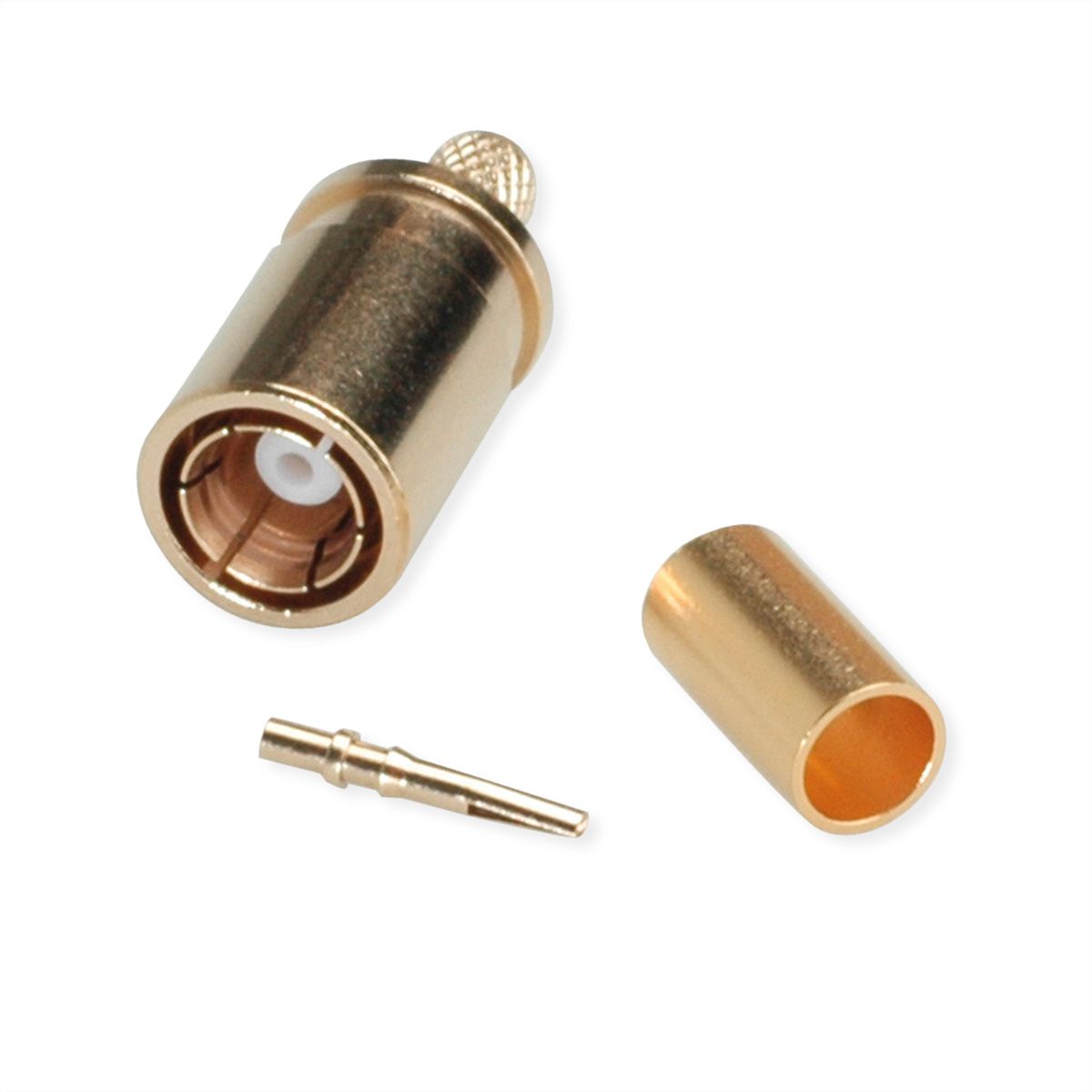

TELEGÄRTNER SMB-Kabelbuchse G7 (RG-316/U) crimp/crimp

Art.-Nr. 21170468 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024878 EAN 4018359296032 Paketgewicht 0,022 kg
TELEGÄRTNER
Neuheiten

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

SMB-Steckverbinder haben Schnapptechnik, die eine schnelle aber sichere Verbindung gewährleistet und bis zu einer Frequenz von 4 GHz einsetzbar sind. Die Steckverbindungen haben einen Wellenwiderstand von 50 Ohm.

  • Artikelbezeichnung: SMB Jck str cr/cr G7 Au (Alte Artikelnummer J01161A0691)
  • Serie: SMB
  • Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
  • Anmerkungen: crimp/crimp
  • Oberfläche: Gold
  • Montage: C4116
Elektrische Eigenschaften
  • Durchgangswiderstand Innenleiter ≤ 5 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2,5 mΩ
  • Isolationswiderstand ≥ 1 GΩ
  • Spannungsfestigkeit 750 V / 50 Hz
  • Wellenwiderstand 50 Ω

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
SMB-Kabelbuchse Crimp
Farbe
goldfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
SMB-Steckverbinder
Seite 1 Art des Anschlusses
Weiblich (Buchse)
Seite 2 Typ des Anschlusses
Crimpanschluss
Steckrichtung
gerade
Wellenwiderstand
50 Ohm
Frequenzbereich (max.)
4 GHz

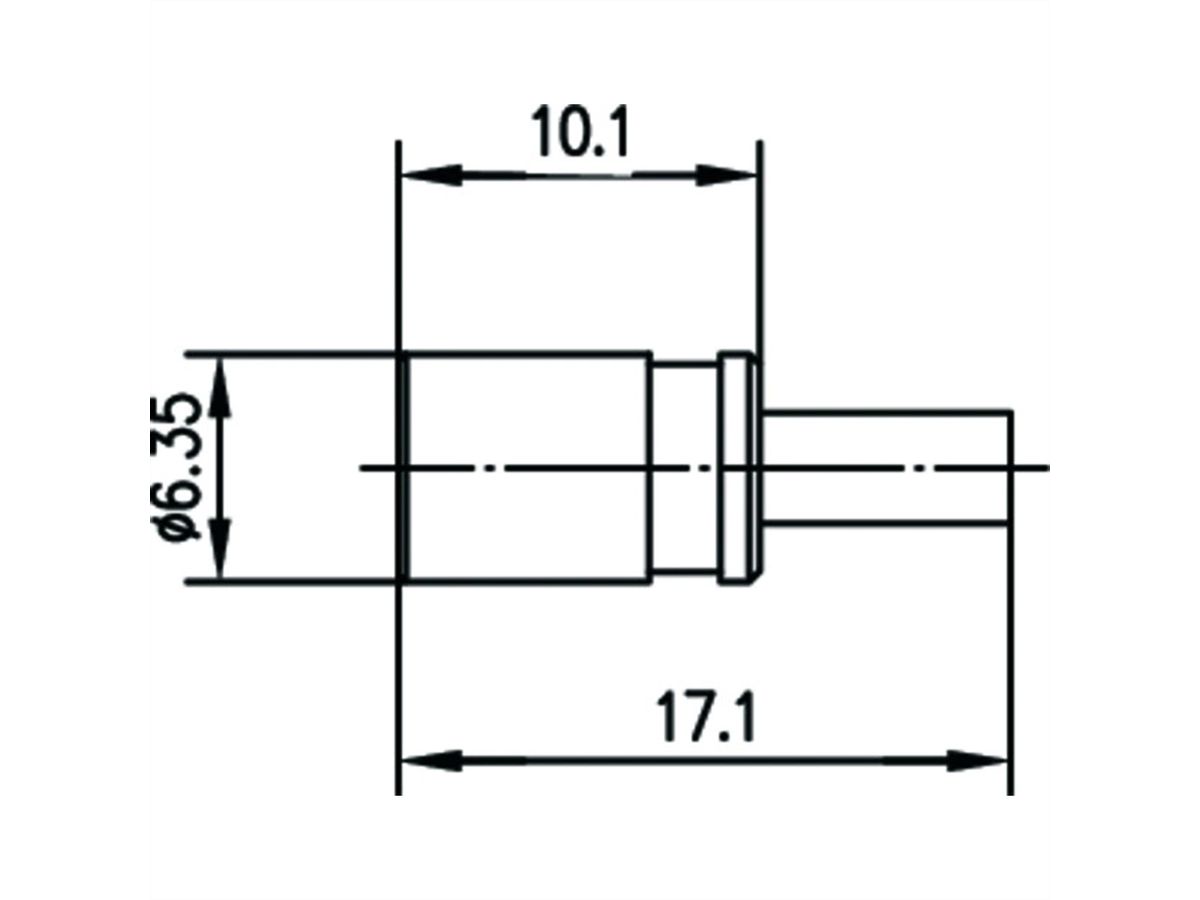

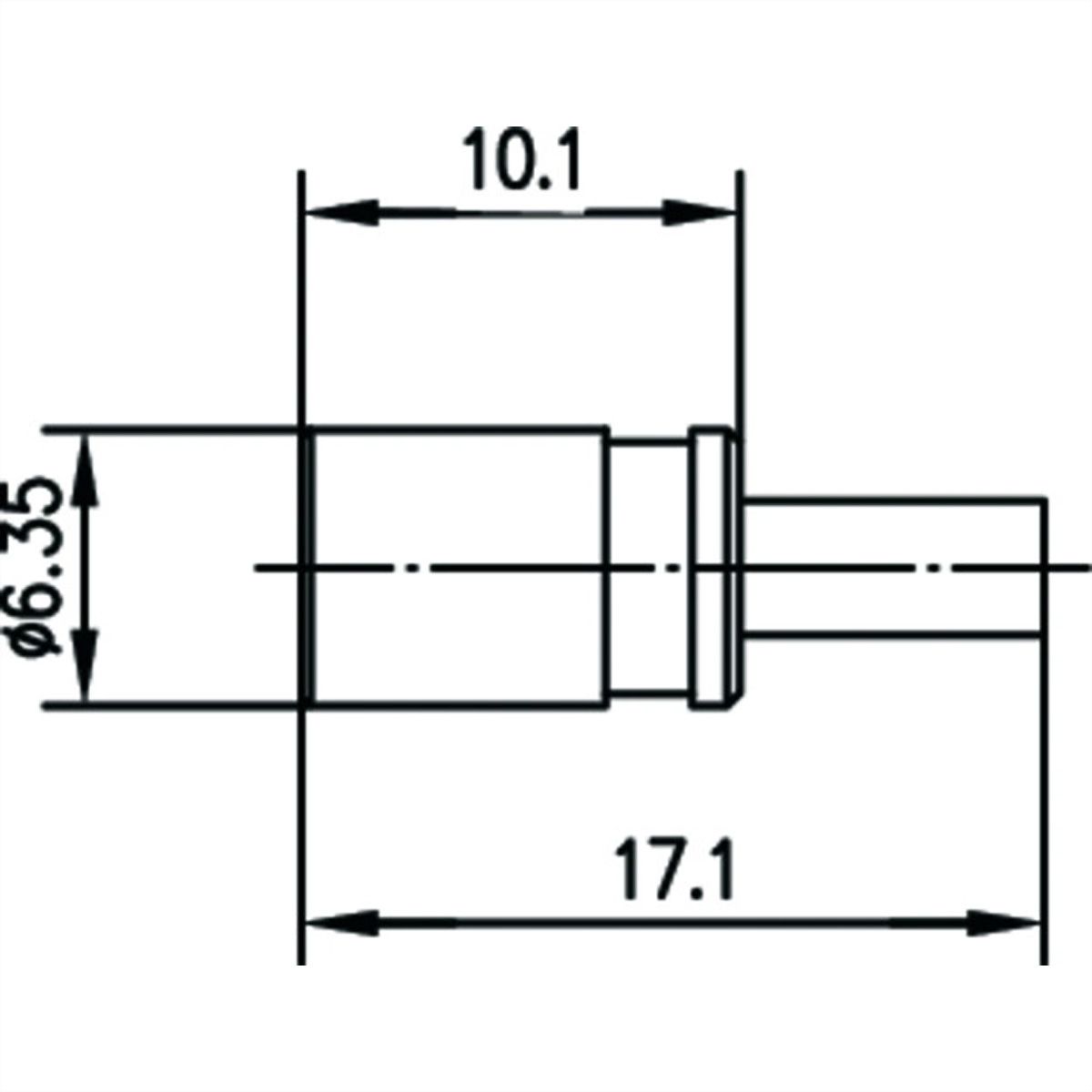

Höhe
6.35 mm
Breite
6.35 mm
Tiefe
17.1 mm
Gewicht
2.37 g
Verpackungshöhe
30 mm
Verpackungsbreite
80 mm
Verpackungstiefe
130 mm
Paketgewicht
0.022 kg
