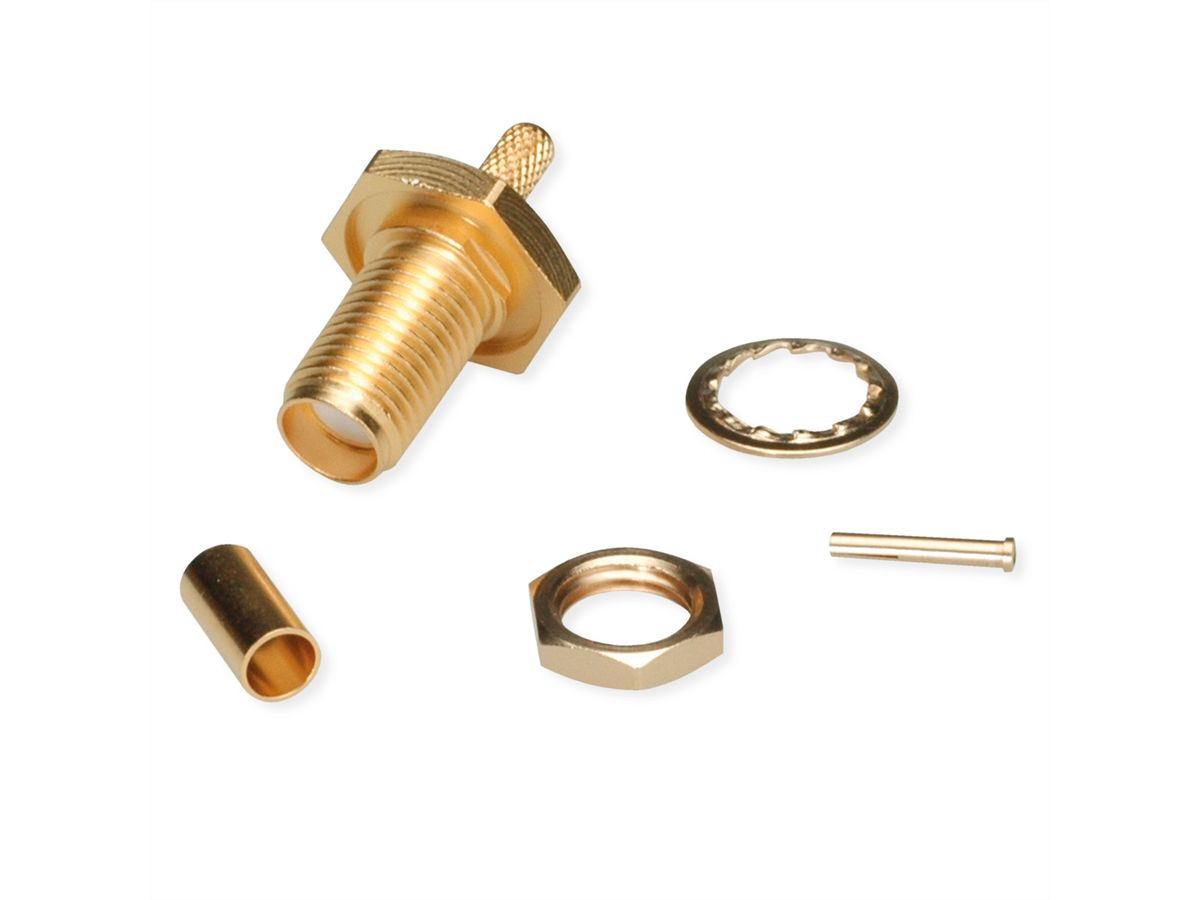

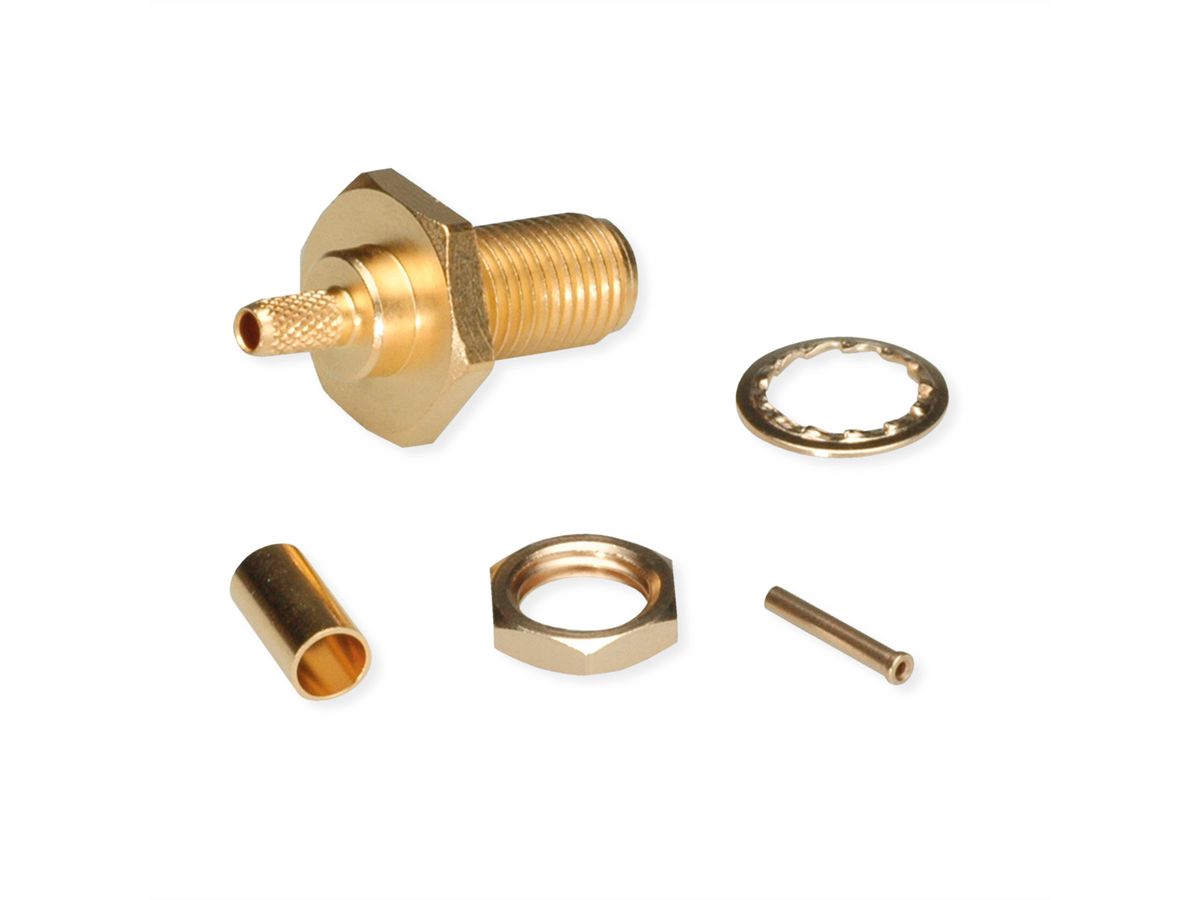

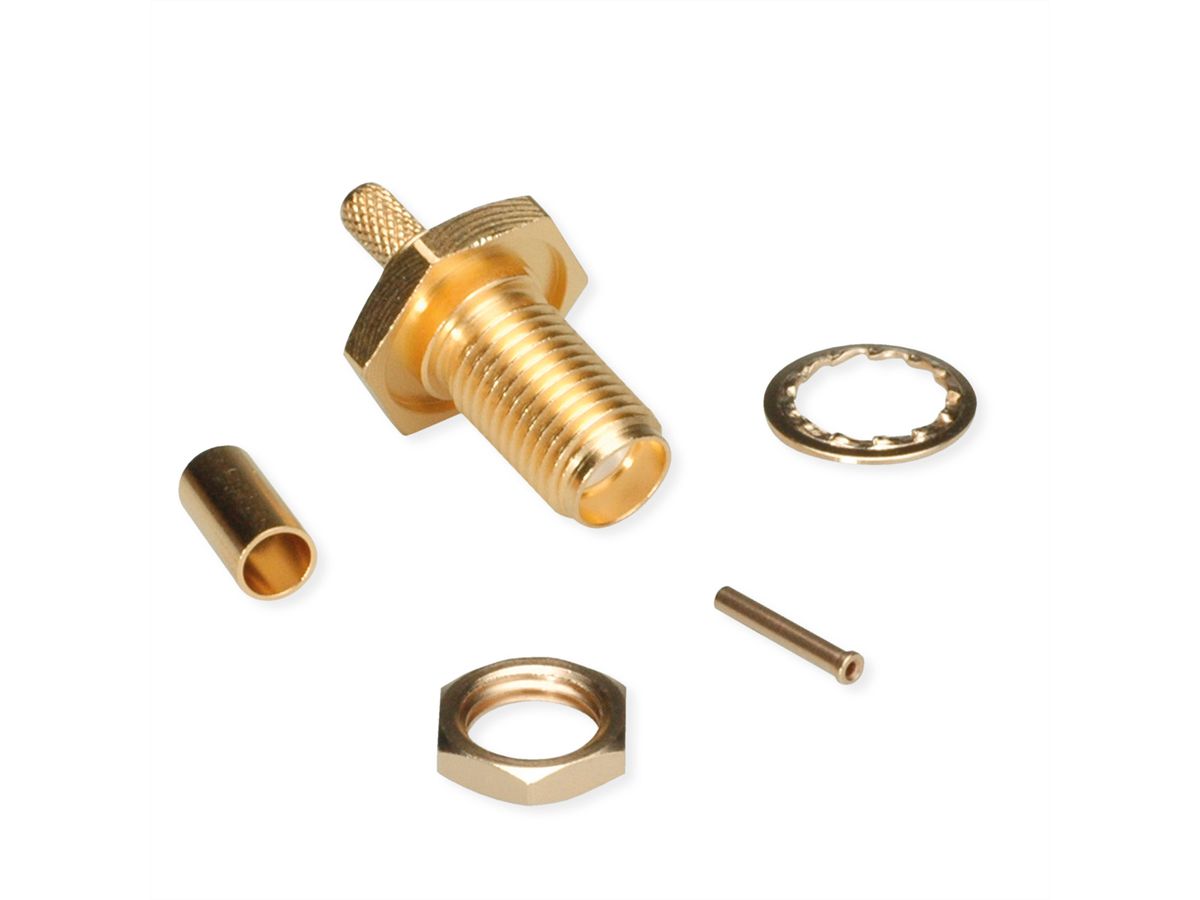

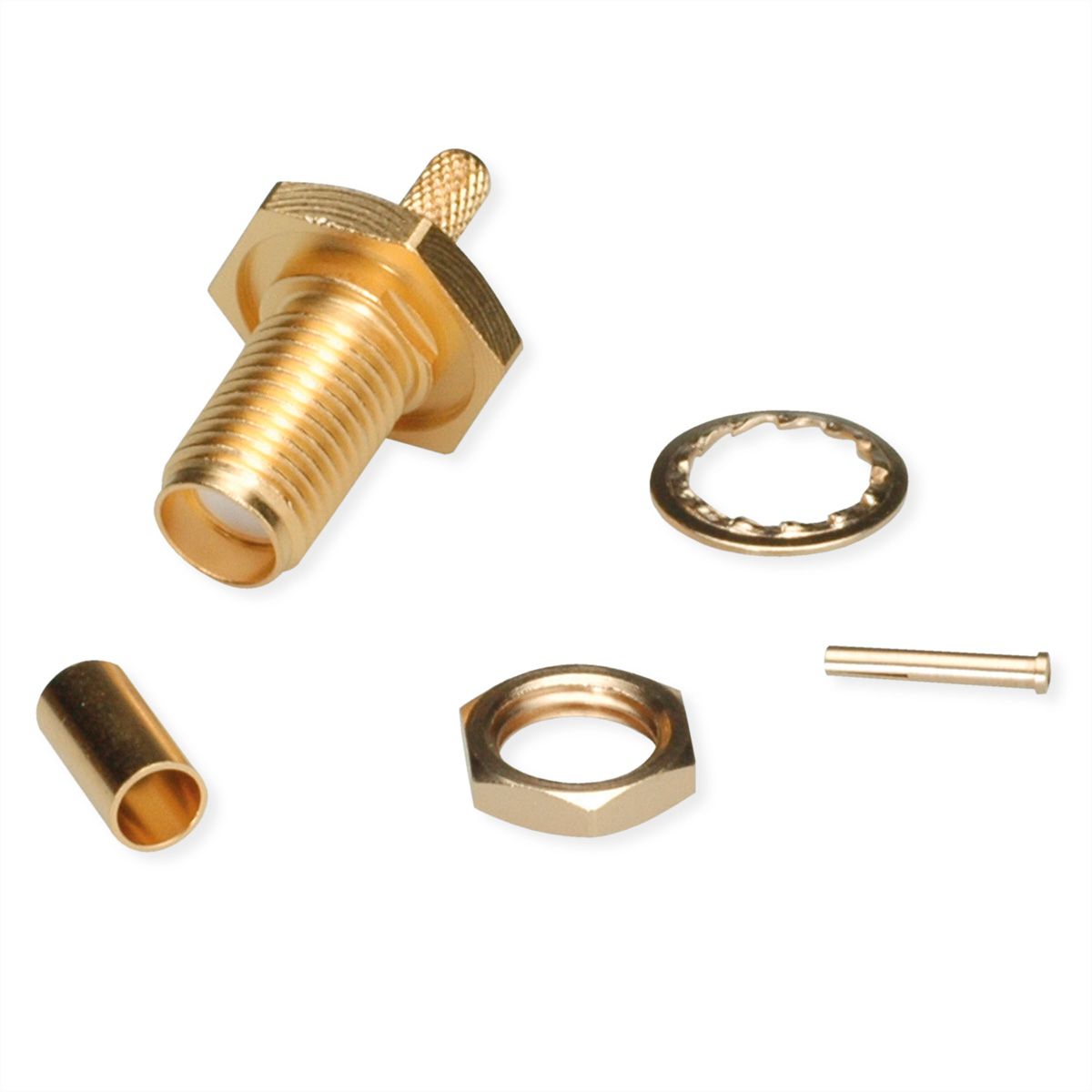

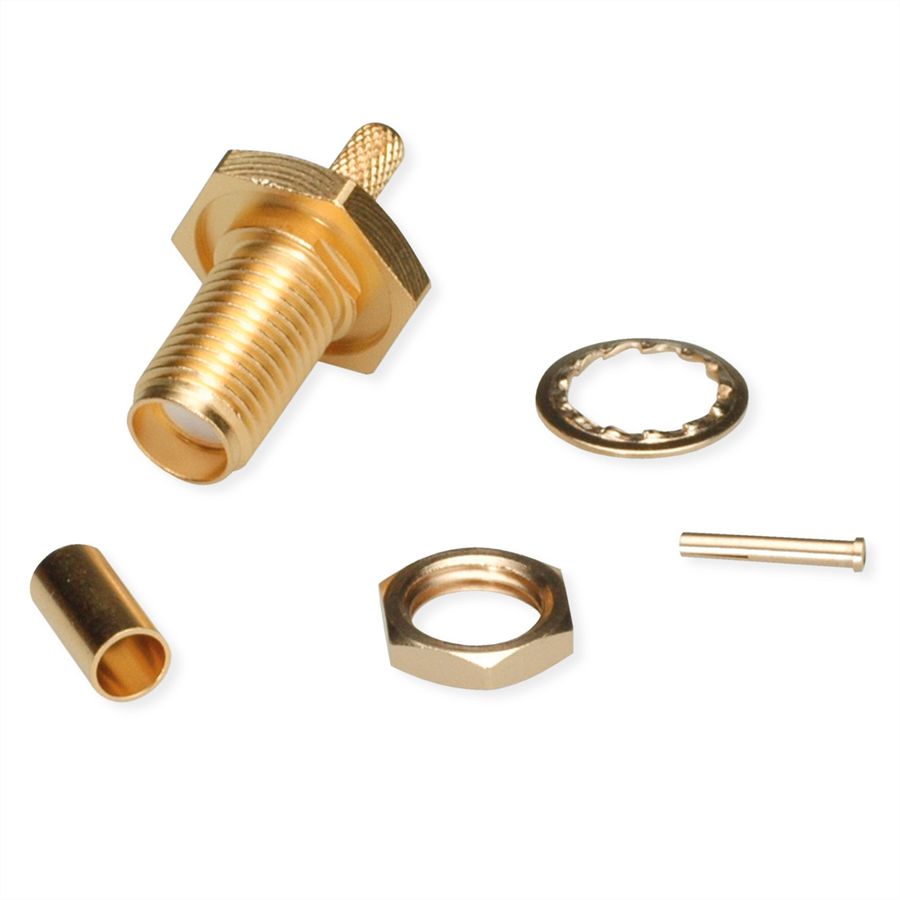

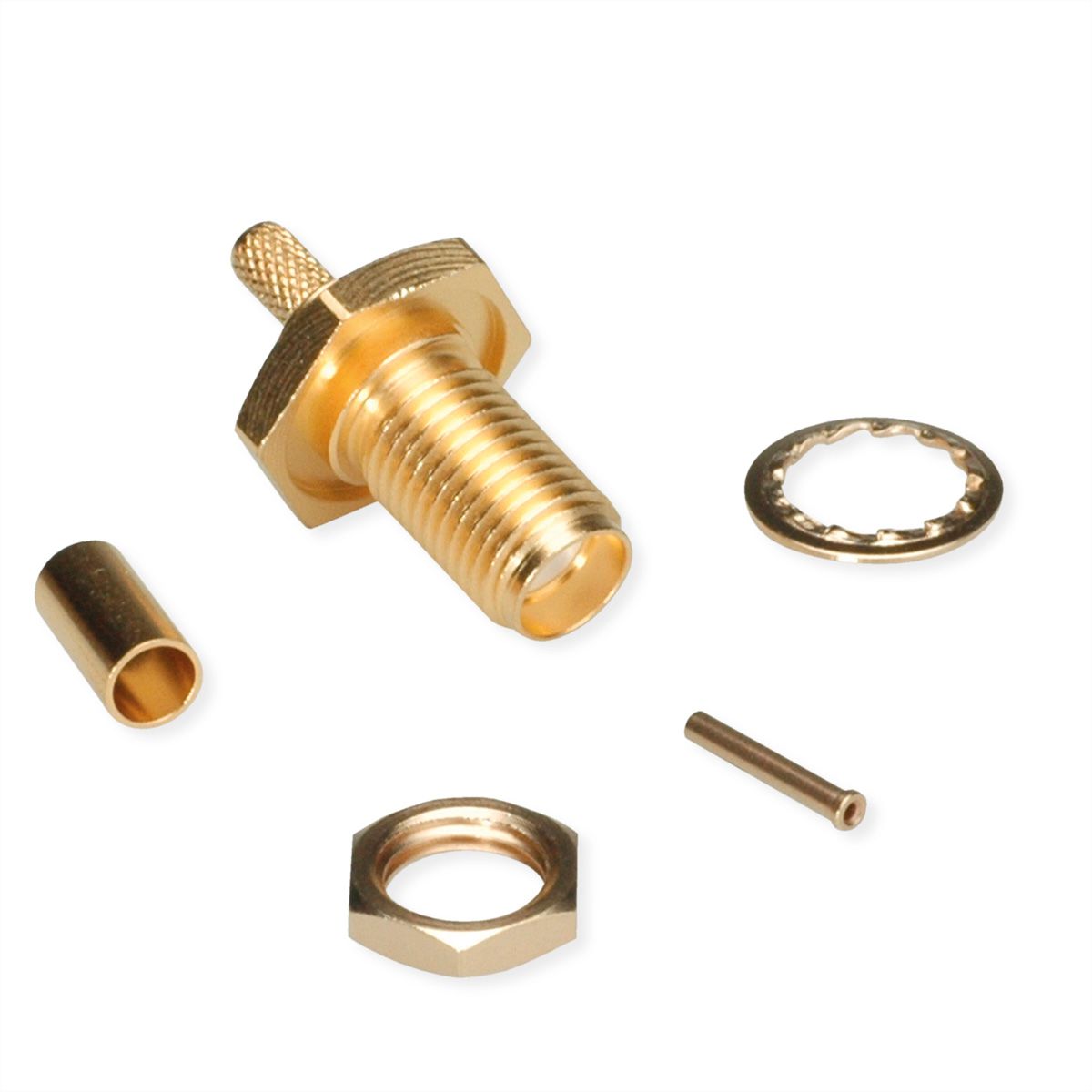

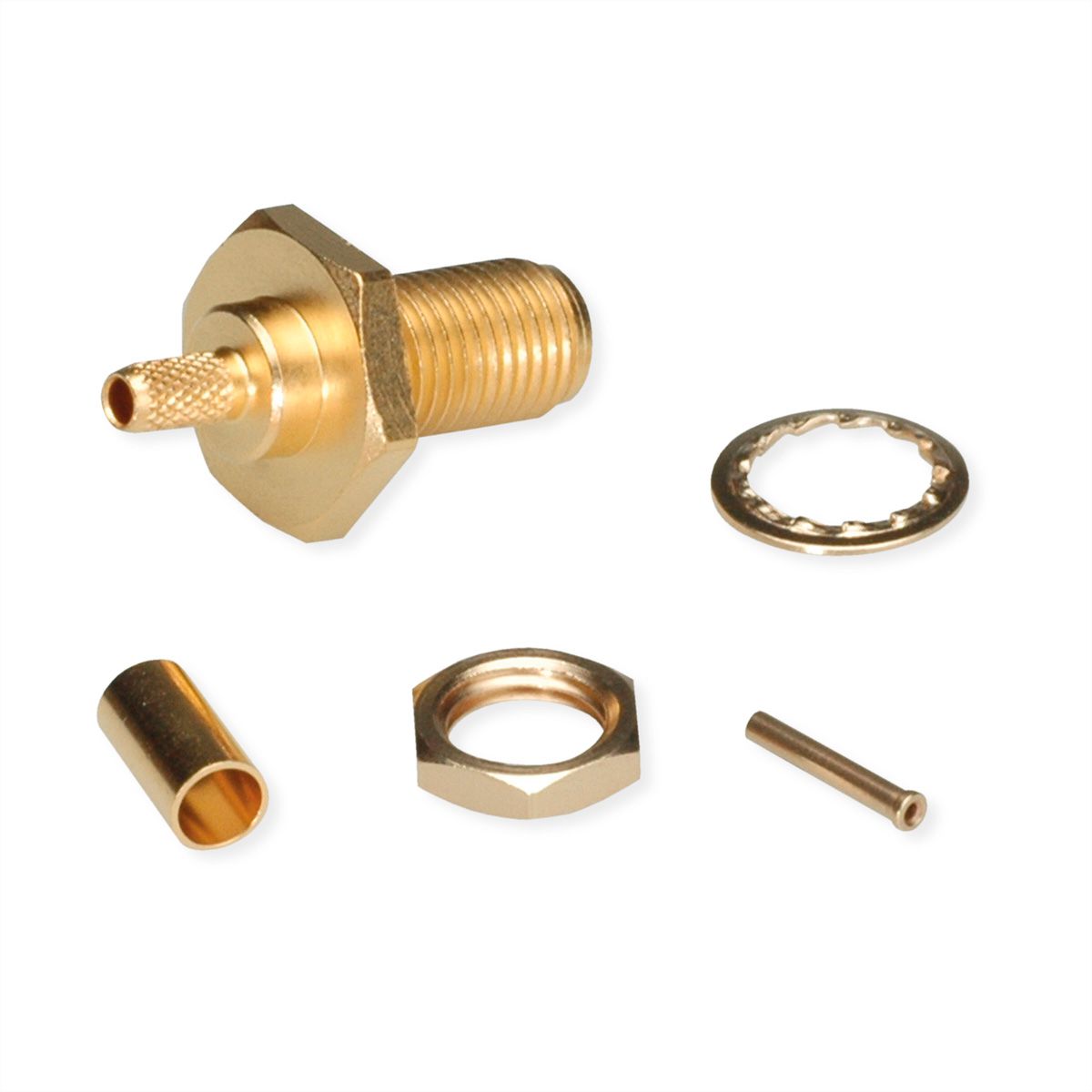

TELEGÄRTNER SMA-Kabeleinbaubuchse für RG-316/U vergoldet

Art.-Nr. 21170418 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024666 EAN 4018359120740 Paketgewicht 0,006 kg
TELEGÄRTNER
Neuheiten

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Jck str Bkhd sd/cr G7 Au (Alte Artikelnummer J01151A0001)
  • Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
  • Oberfläche: Gold

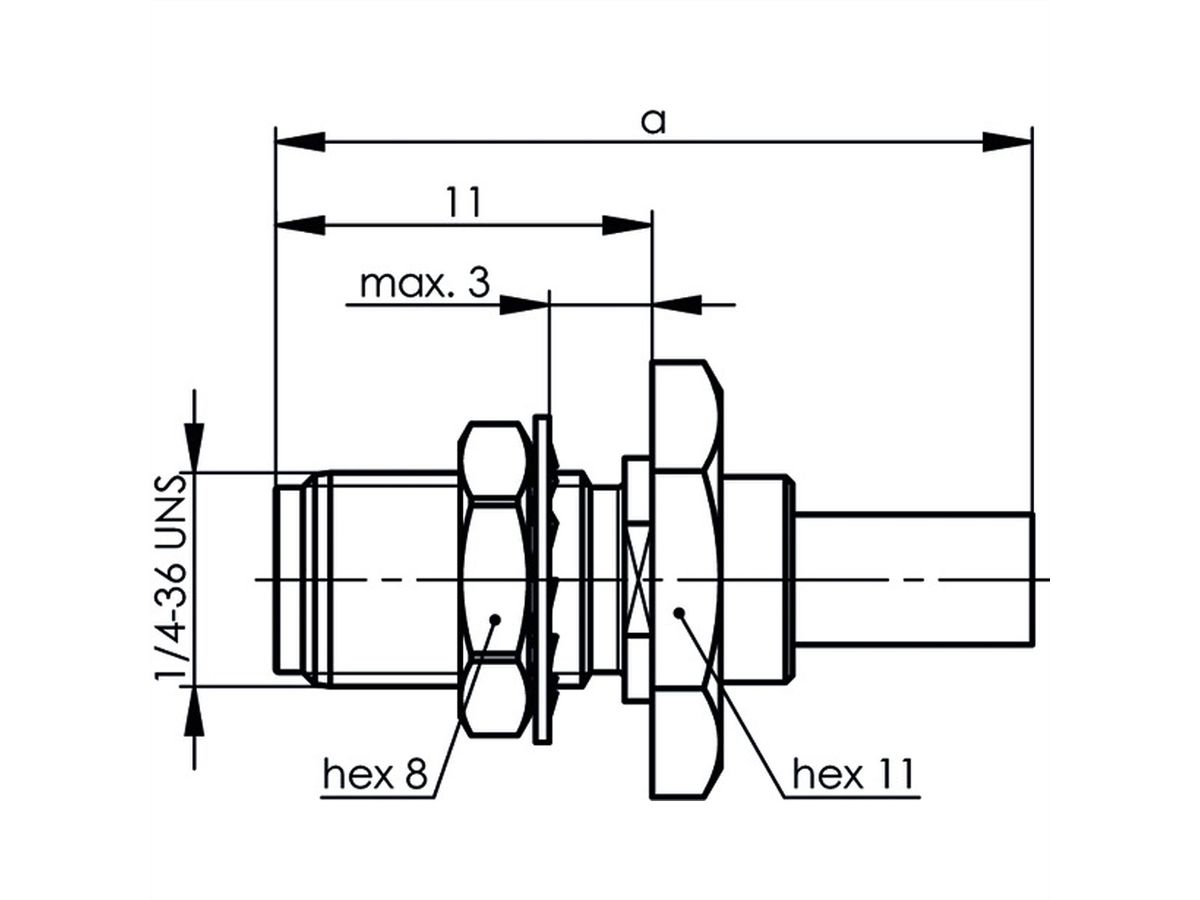

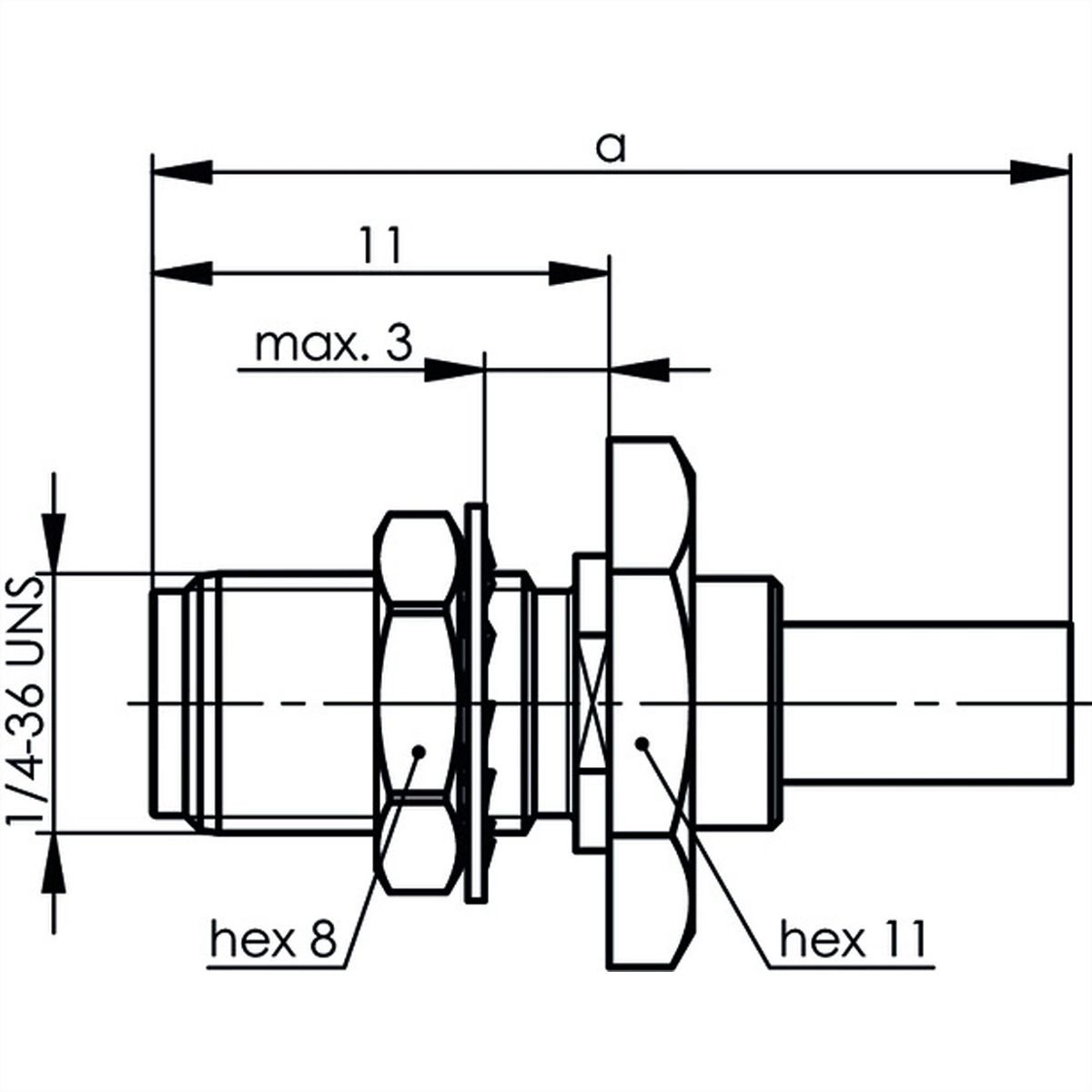

  • Abmessungen: a=22
  • Einbaumaß: Z027
  • Montage: C0803
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
SMA-Kabeleinbaubuchse Crimp
Farbe
goldfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
SMA-Steckverbinder
Seite 1 Art des Anschlusses
Weiblich (Buchse)
Seite 2 Typ des Anschlusses
Löt-/Crimpanschluss
Schutzart (IP Code)
IP68
Steckrichtung
gerade
Wellenwiderstand
50 Ohm
Höhe
11 mm
Breite
11 mm
Tiefe
22 mm
Gewicht
4 g
Verpackungshöhe
30 mm
Verpackungsbreite
70 mm
Verpackungstiefe
120 mm
Paketgewicht
0.006 kg
