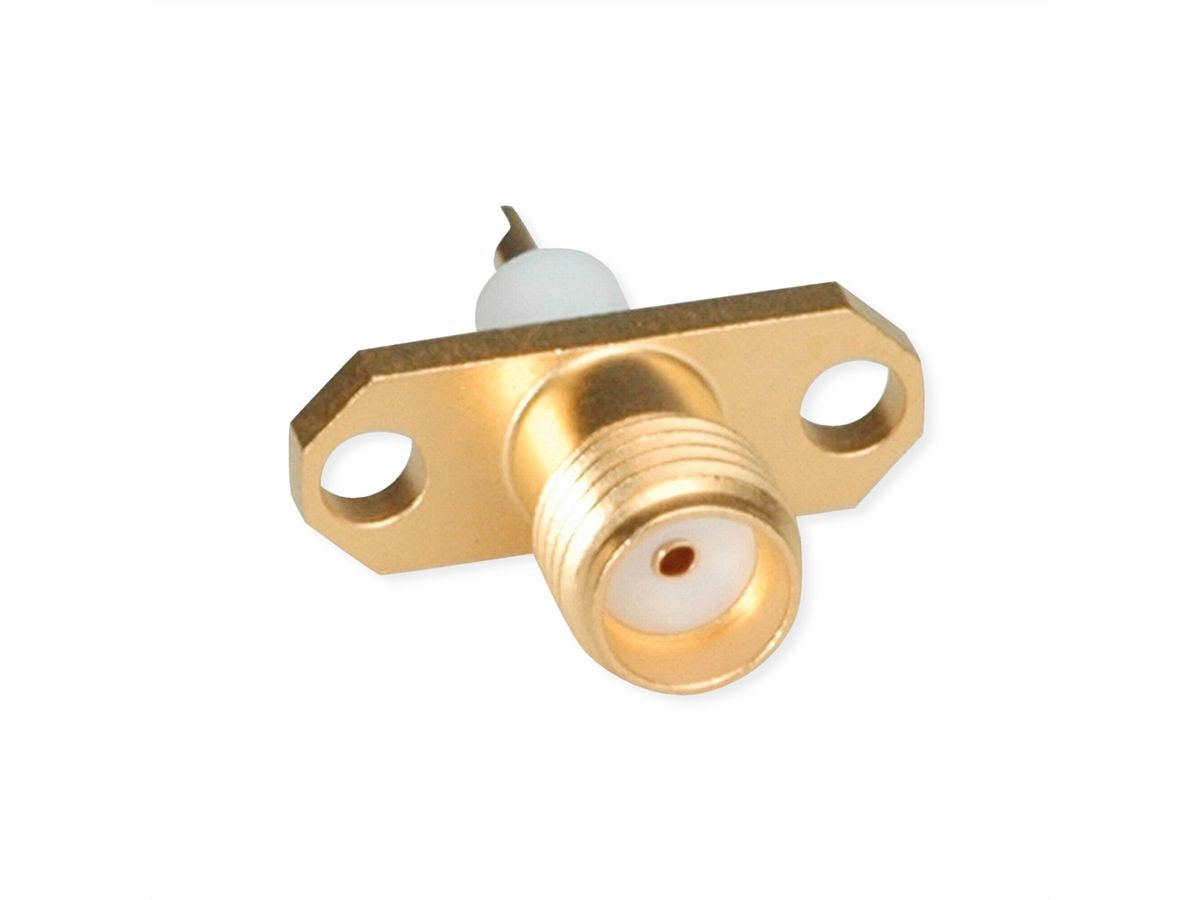

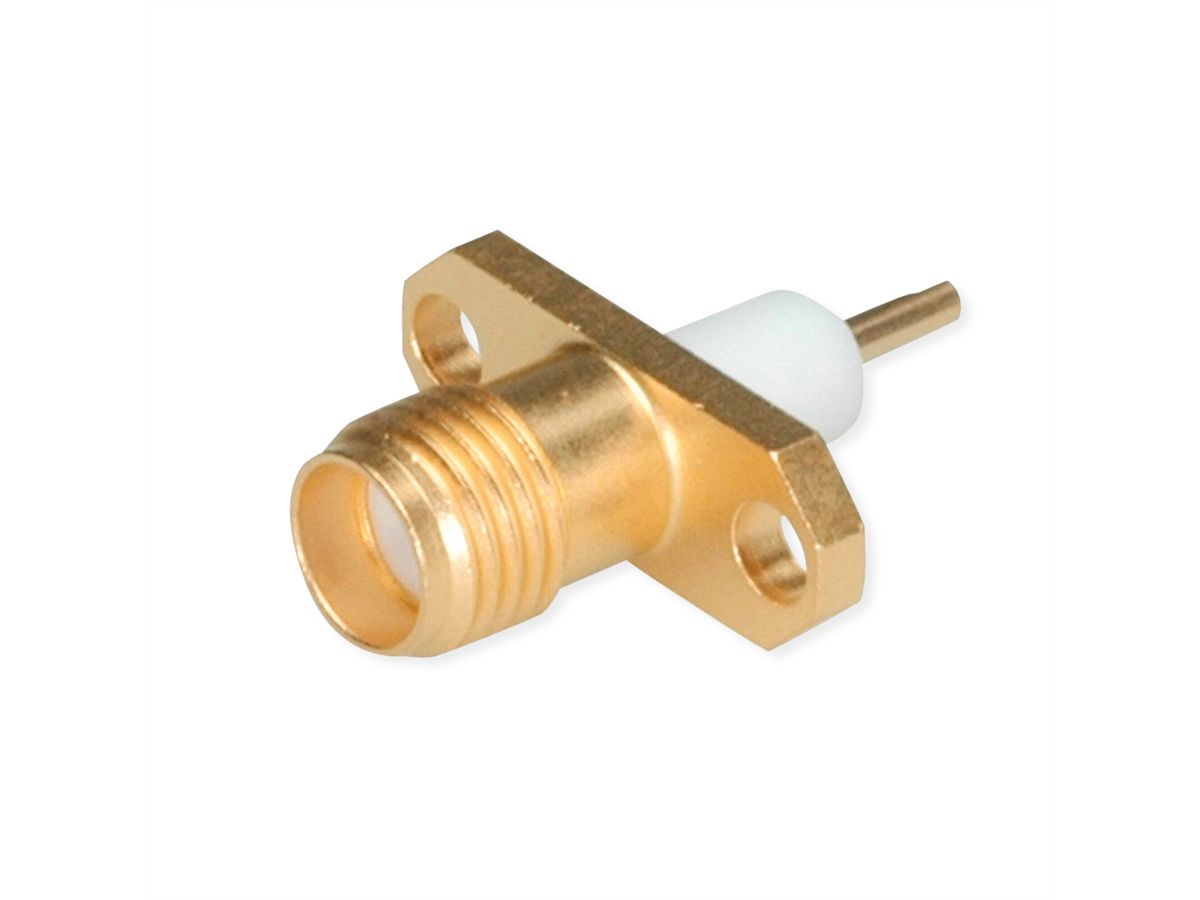

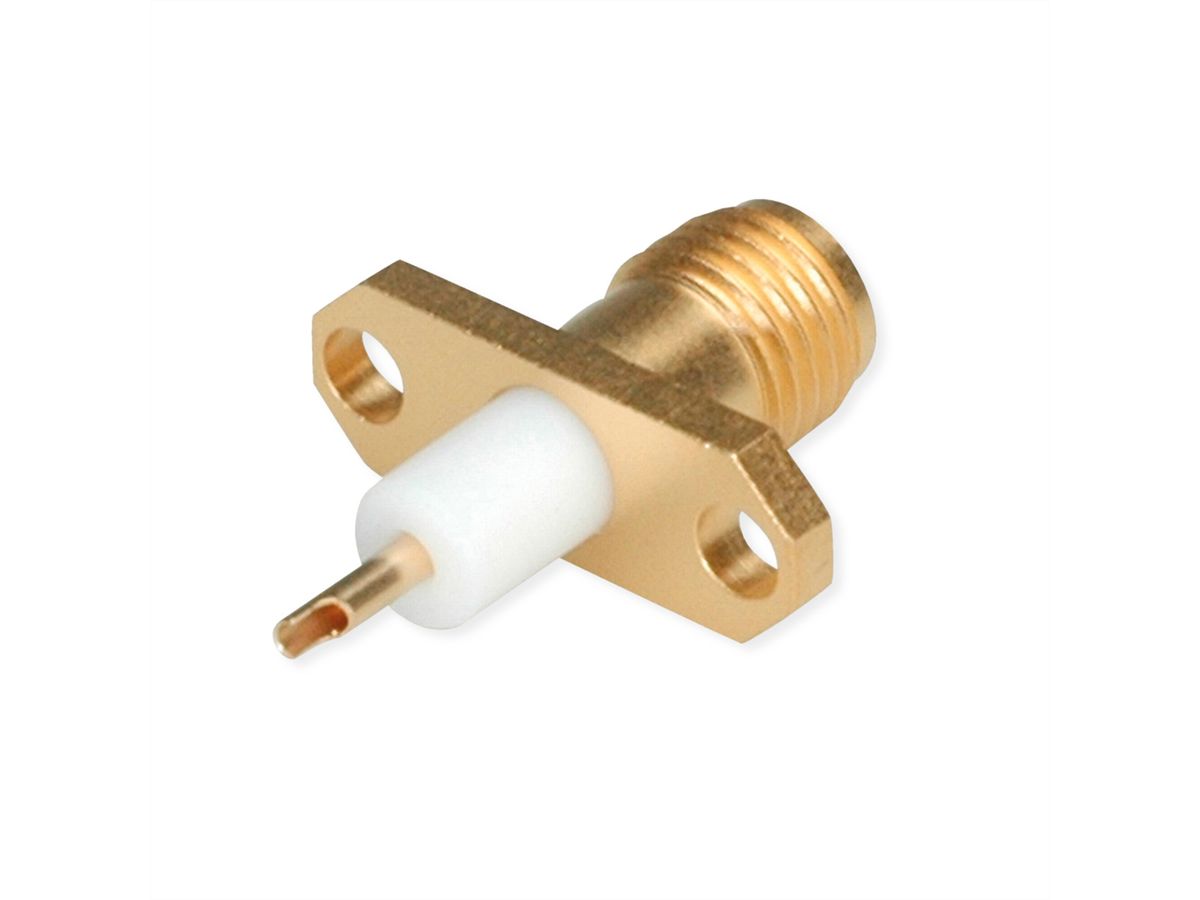

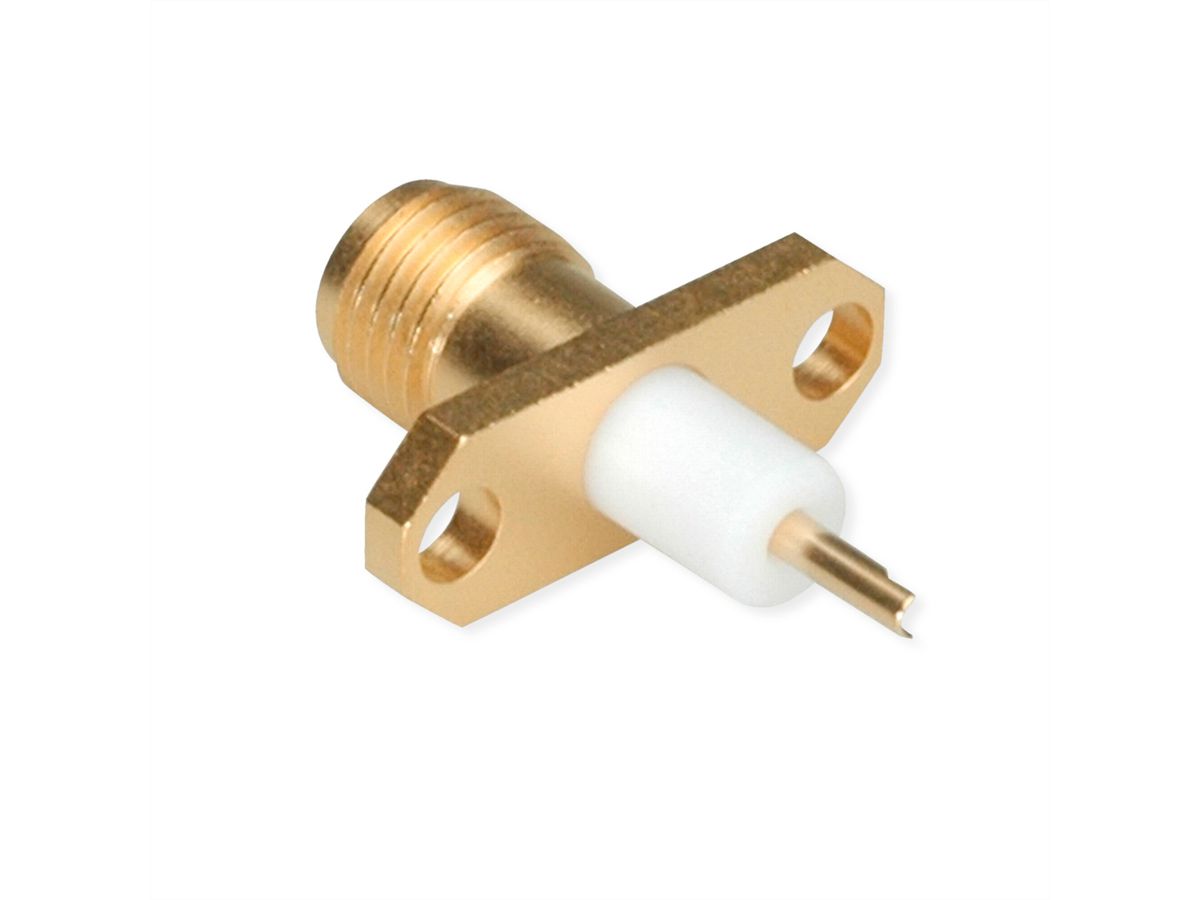

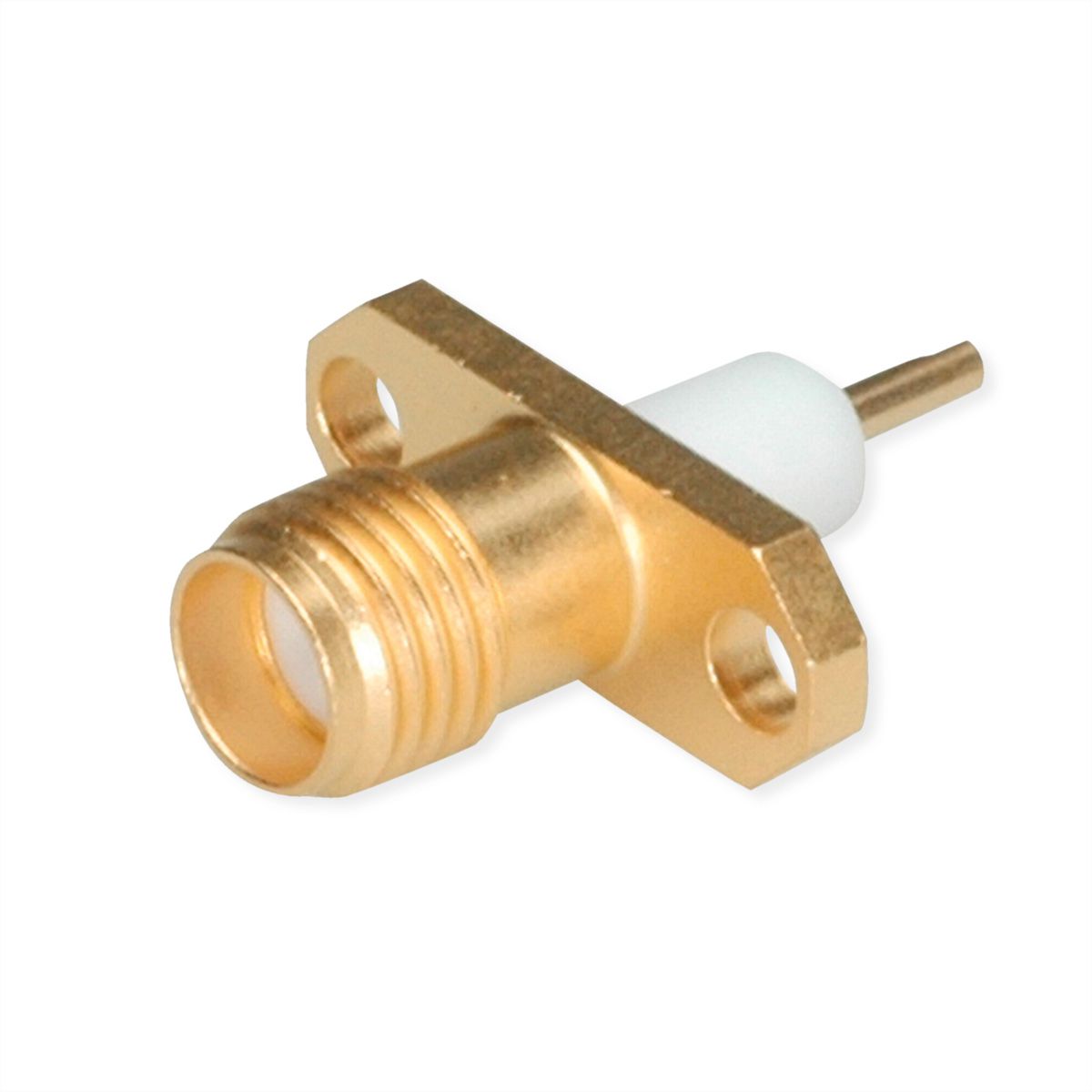

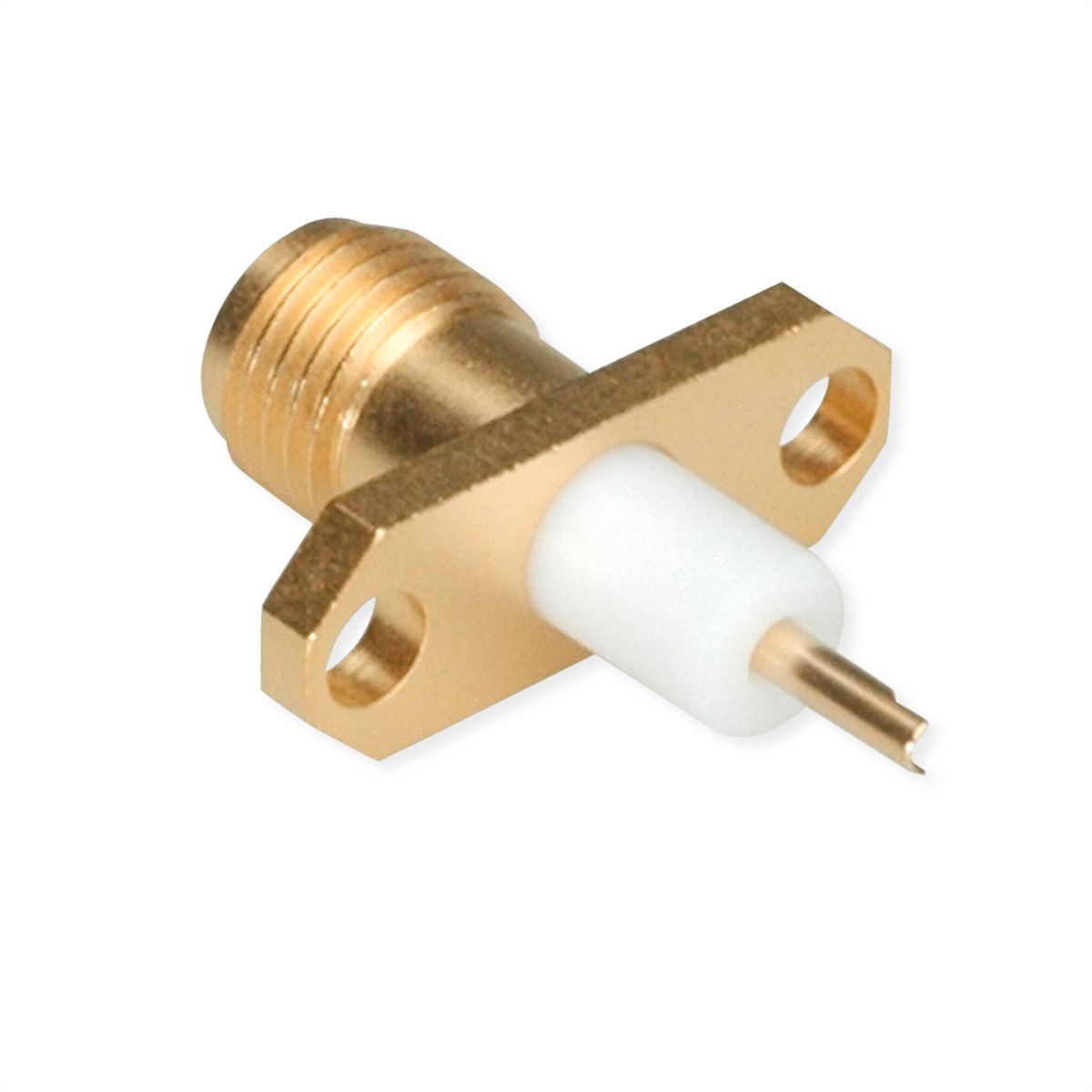

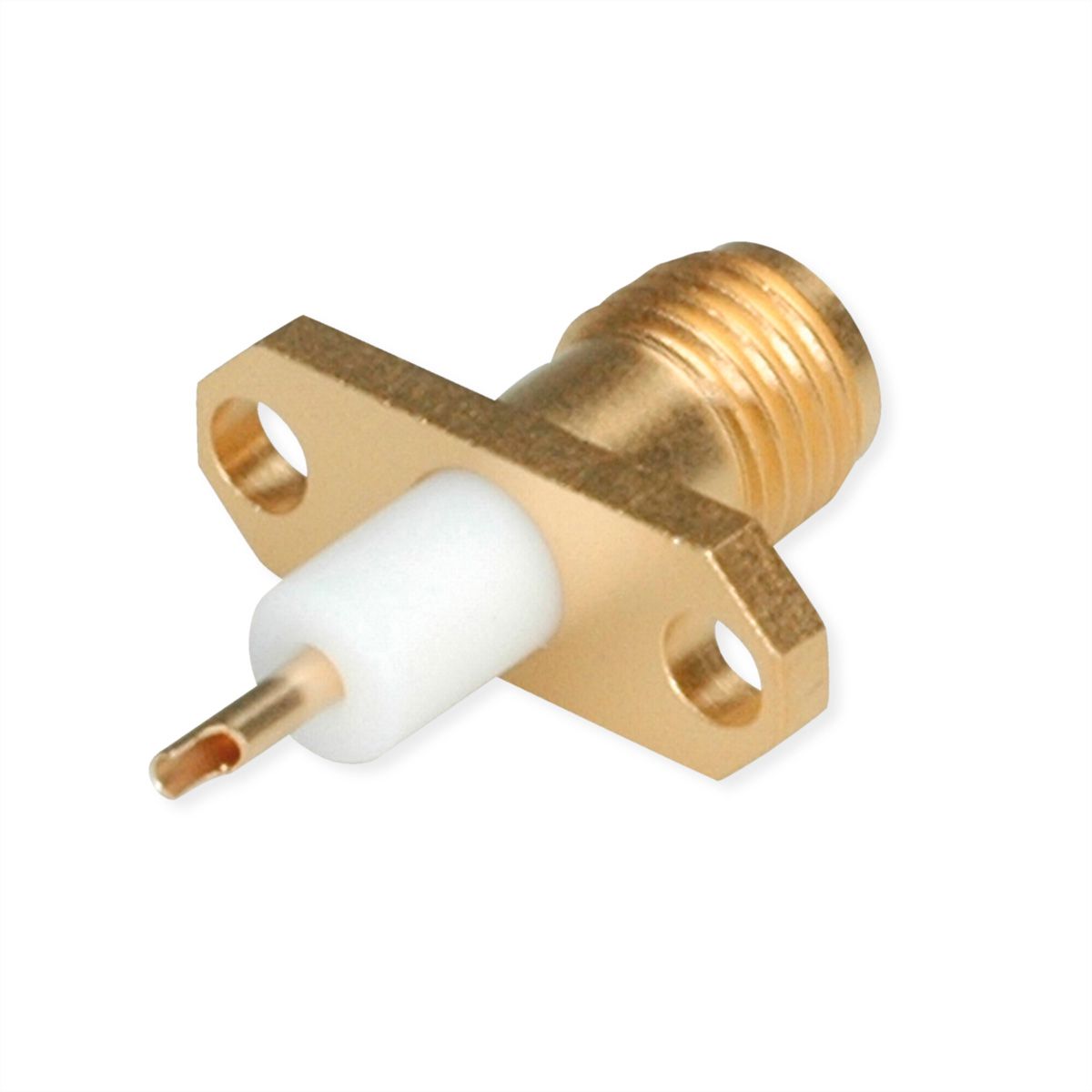

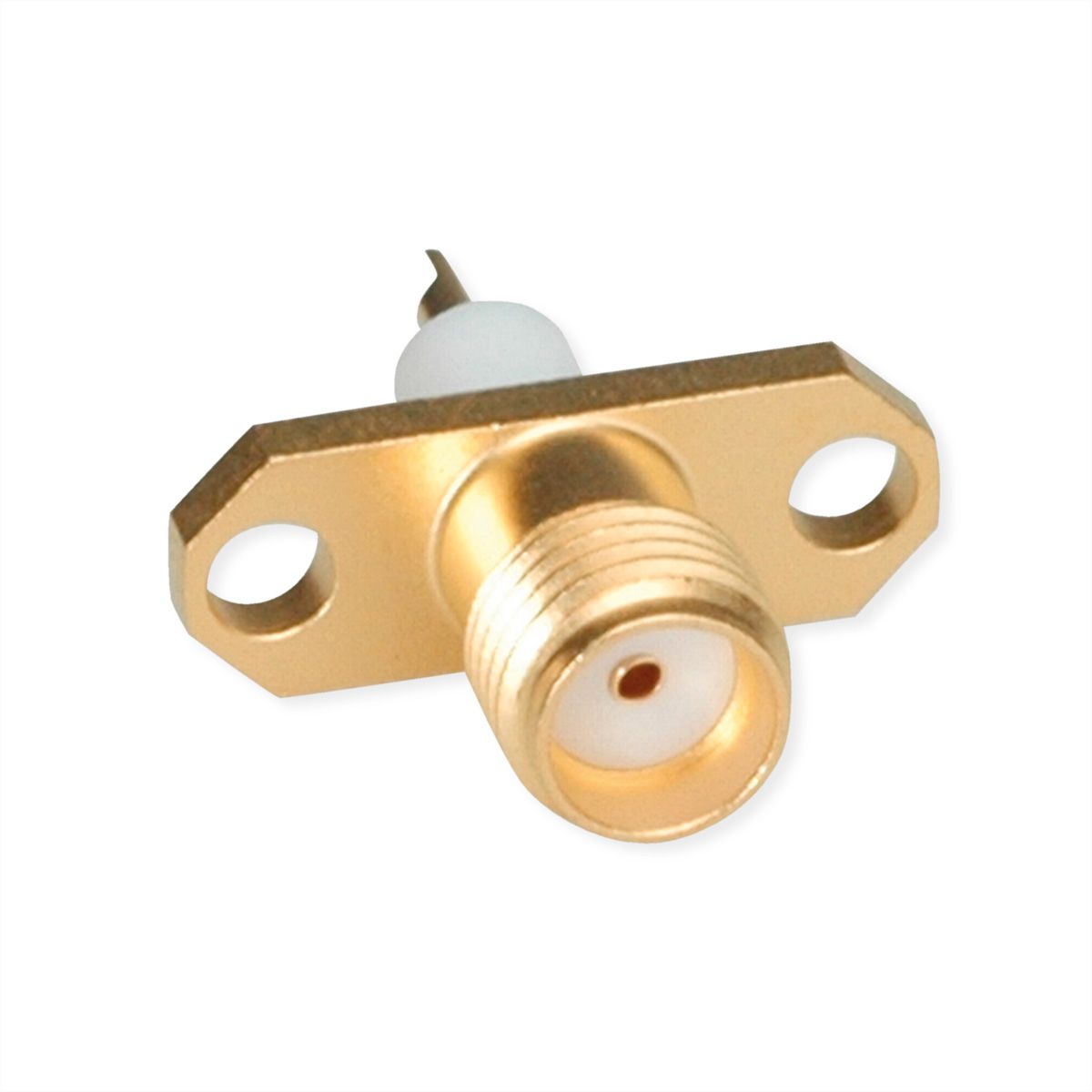

TELEGÄRTNER SMA-Einbaubuchse mit Flansch vergoldet

Art.-Nr. 21170416 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024678 EAN 4018359121228 Paketgewicht 0,012 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Jck str Flng sd Au 2hole (Alte Artikelnummer J01151A0151)
  • Oberfläche: Gold
  • Einbaumaß: Z028
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
SMA-Einbaubuchse mit Flansch Lötanschluss
Farbe
goldfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
SMA-Steckverbinder
Seite 1 Art des Anschlusses
Weiblich (Buchse)
Seite 2 Typ des Anschlusses
Lötanschluss
Schutzart (IP Code)
IP68
Steckrichtung
gerade
Wellenwiderstand
50 Ohm
Höhe
16 mm
Breite
5.7 mm
Tiefe
19 mm
Gewicht
3.25 g
Verpackungshöhe
20 mm
Verpackungsbreite
90 mm
Verpackungstiefe
130 mm
Paketgewicht
0.012 kg

Downloads

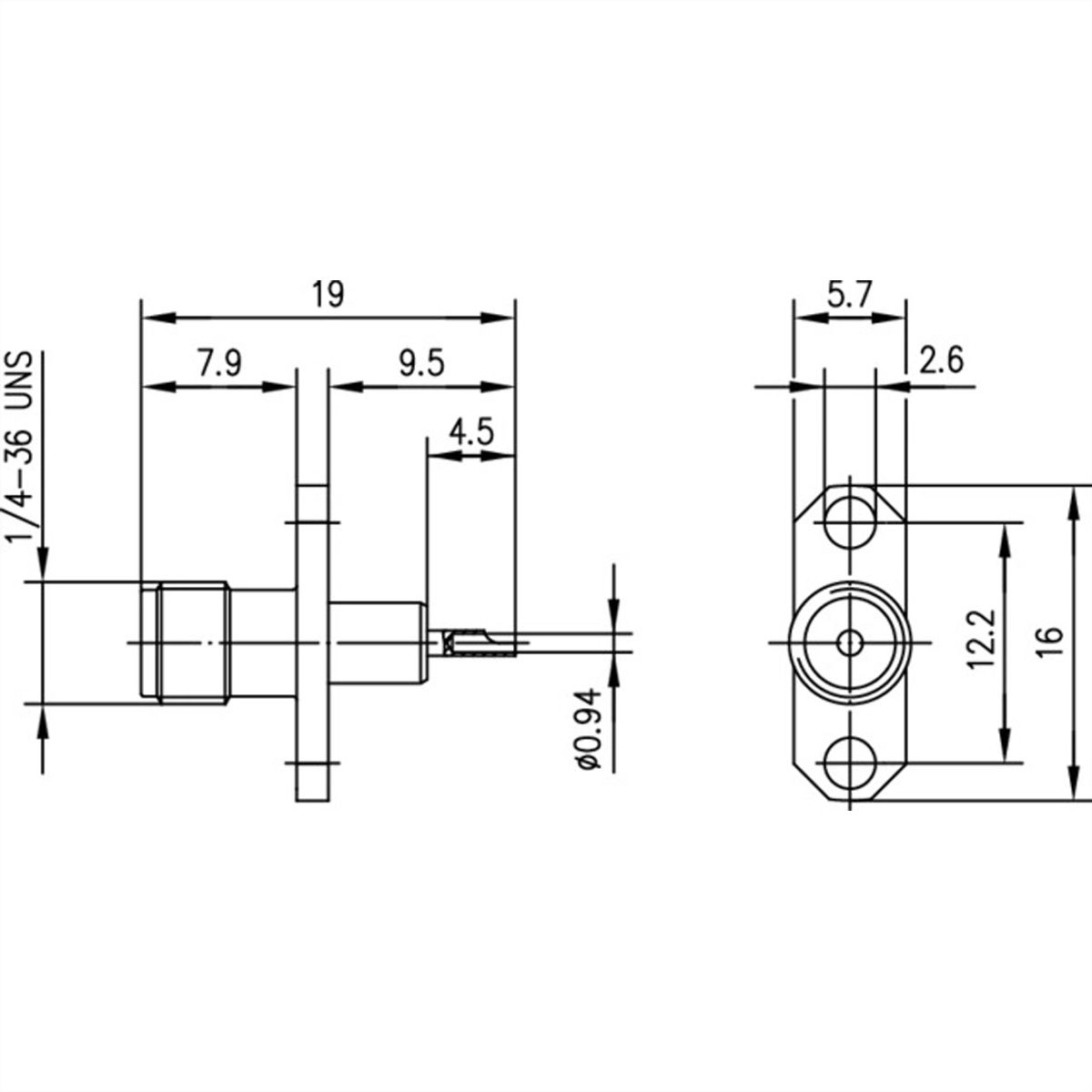

Technische Zeichnung - English (415,8 KB)
