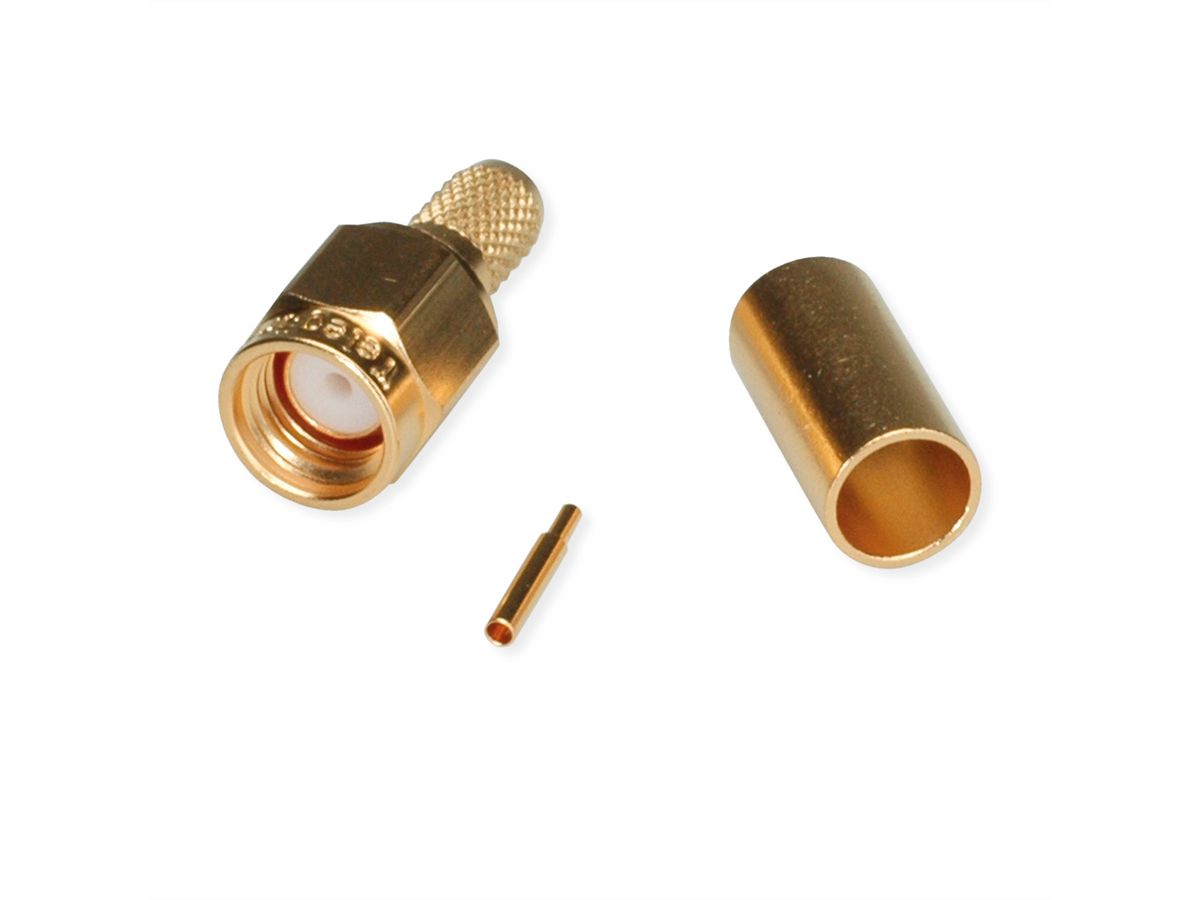

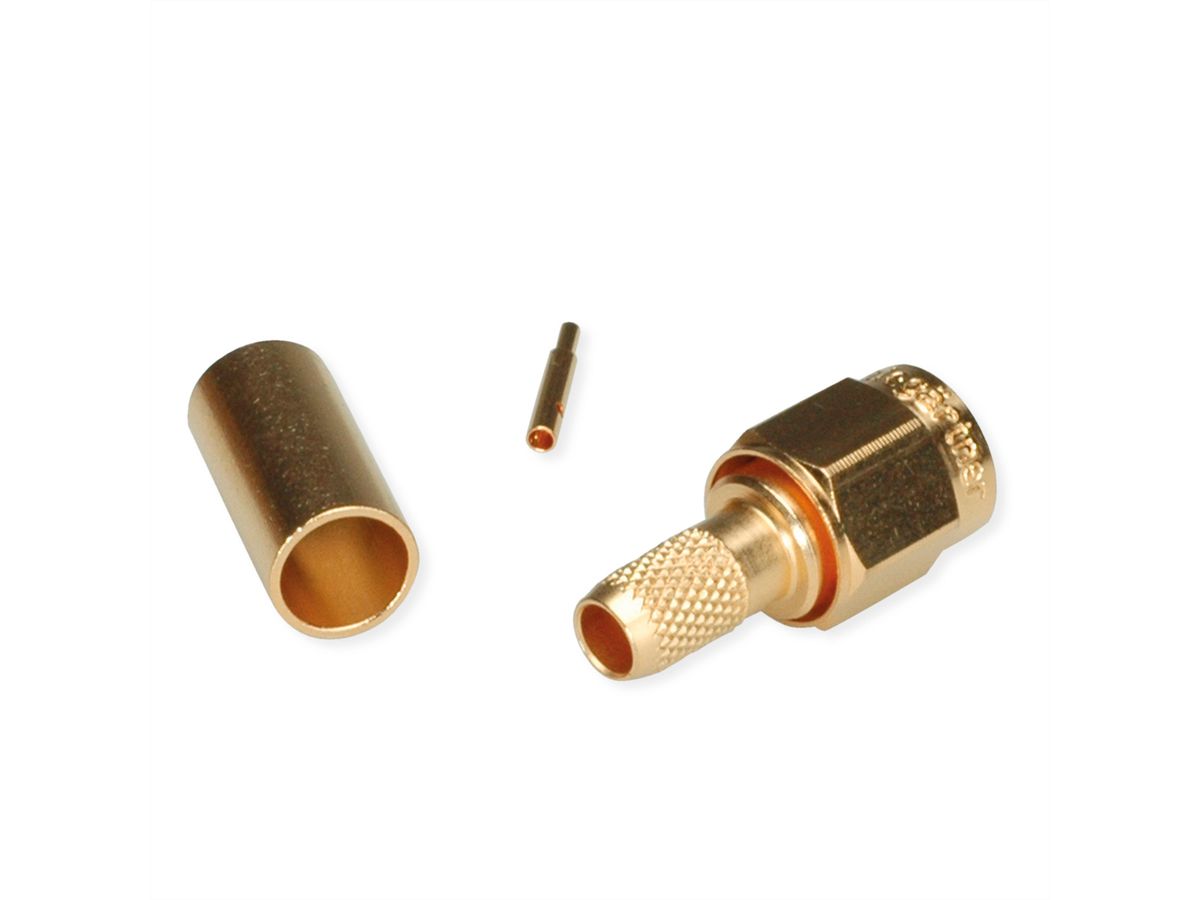

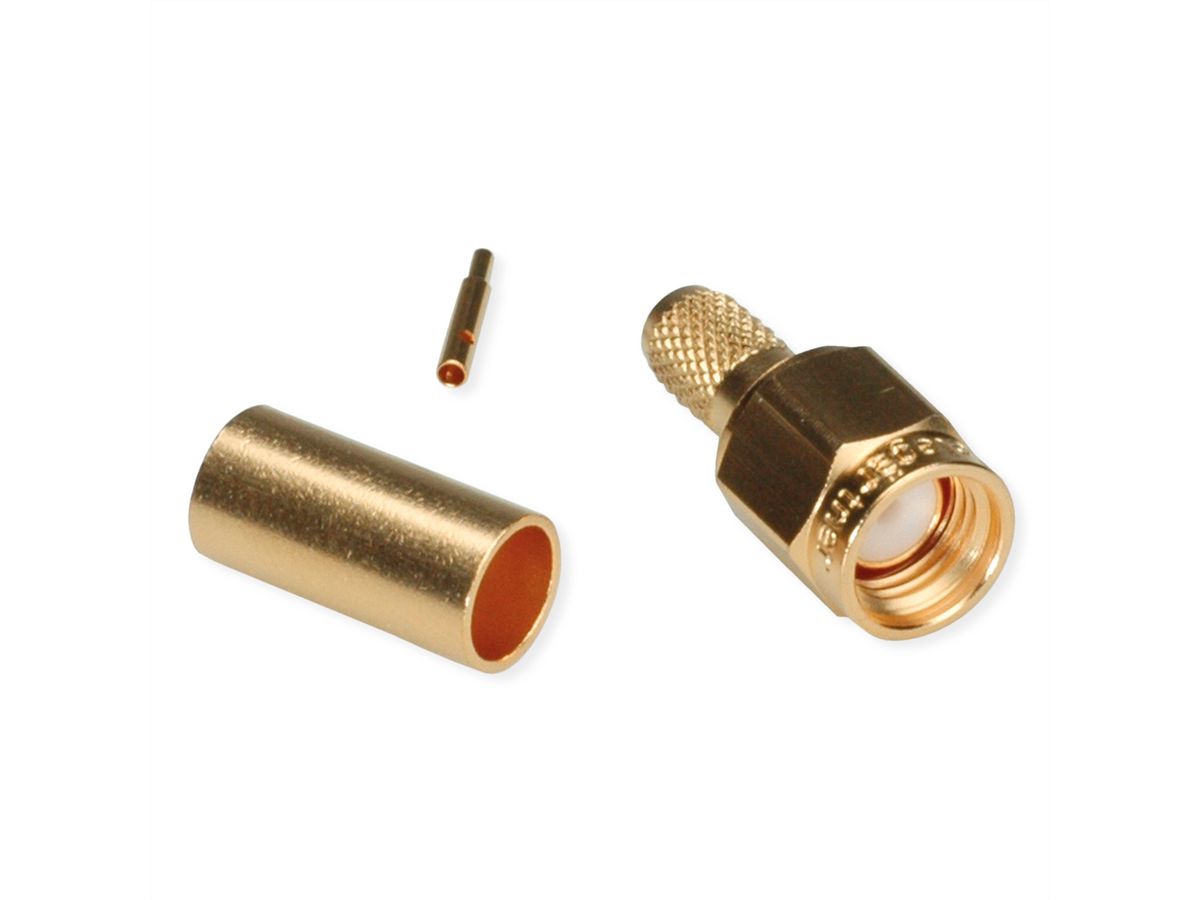

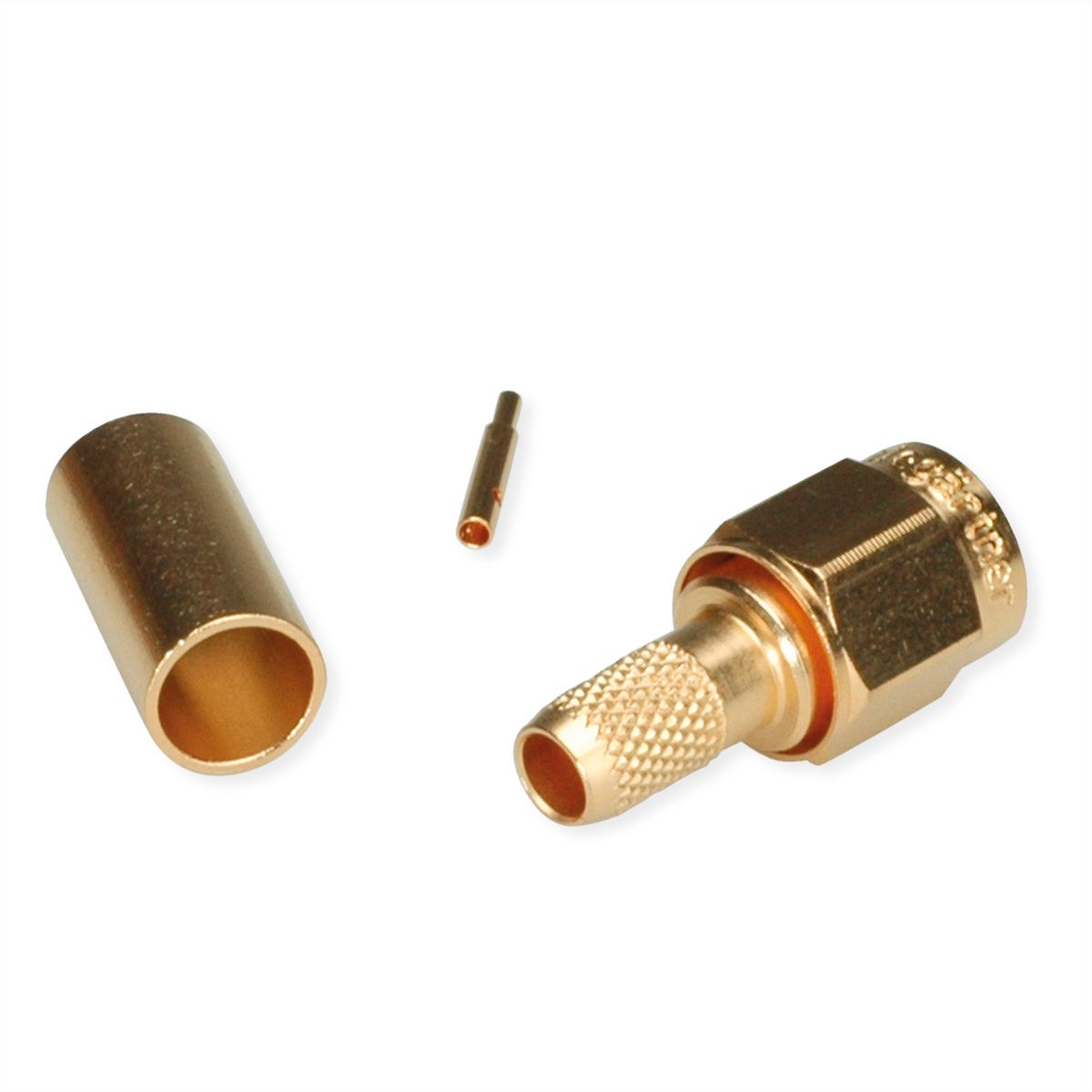

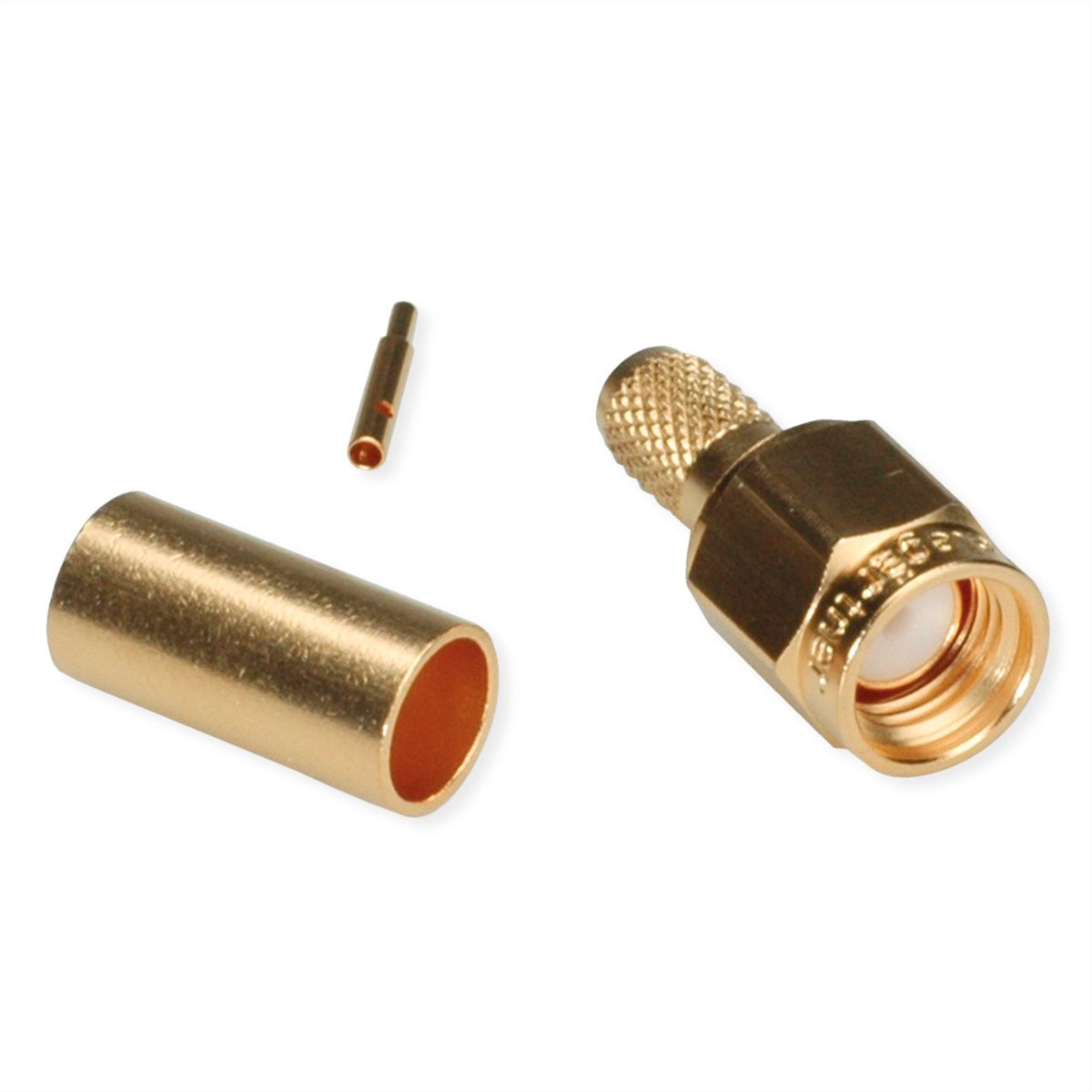

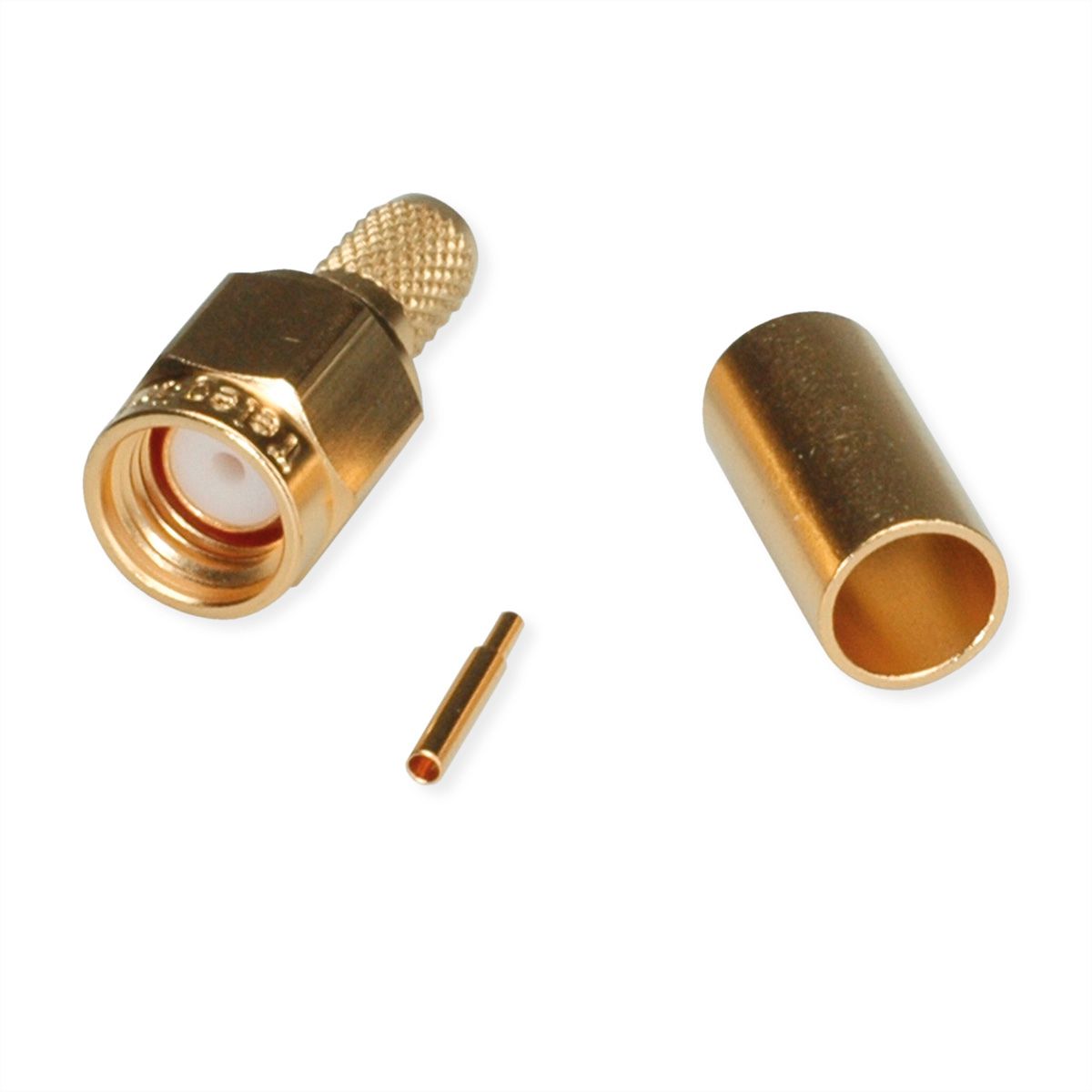

TELEGÄRTNER SMA-Crimpstecker für RG-58C/U, vergoldet, Löt-/Crimpanschluss

Art.-Nr. 21170462 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024605 EAN 4018359119713 Paketgewicht 0,005 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 12.08.2026
PDF herunterladen

Beschreibung

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Plg str sd/cr G1 Au (Alte Artikelnummer J01150A0041)
  • Kabelgruppe; Kabel: G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
  • Anmerkungen: löt/crimp
  • Oberfläche: Gold

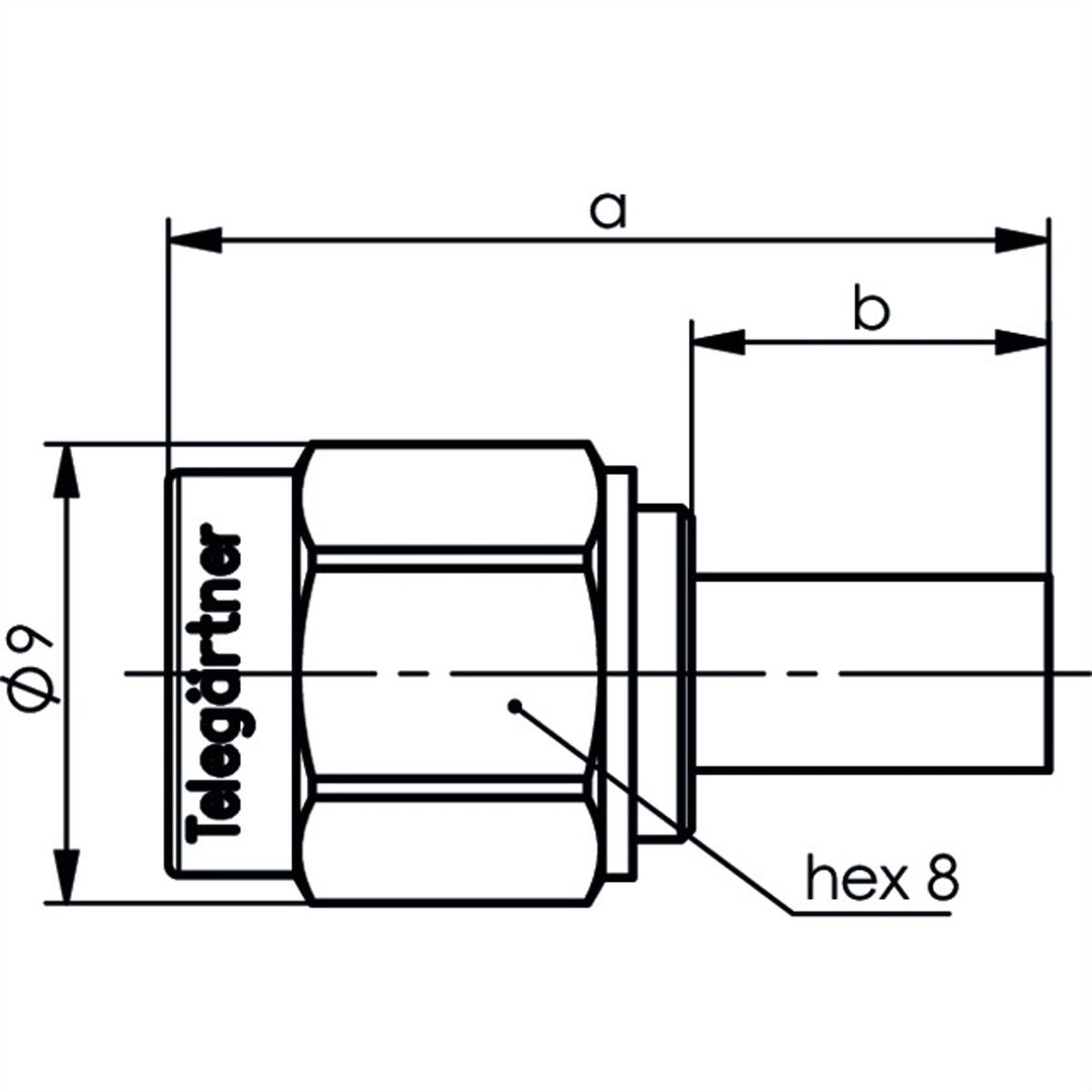

  • Abmessungen: a=23.3, b=13
  • Montage: C0105
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
SMA-Kabelstecker Crimp
Farbe
goldfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
SMA-Steckverbinder
Seite 1 Art des Anschlusses
Männlich (Stecker)
Seite 2 Typ des Anschlusses
Löt-/Crimpanschluss
Schutzart (IP Code)
IP68
Steckrichtung
gerade
Wellenwiderstand
50 Ohm
Höhe
9 mm
Breite
9 mm
Tiefe
23.3 mm
Gewicht
4 g
Verpackungshöhe
50 mm
Verpackungsbreite
60 mm
Verpackungstiefe
130 mm
Paketgewicht
0.005 kg
