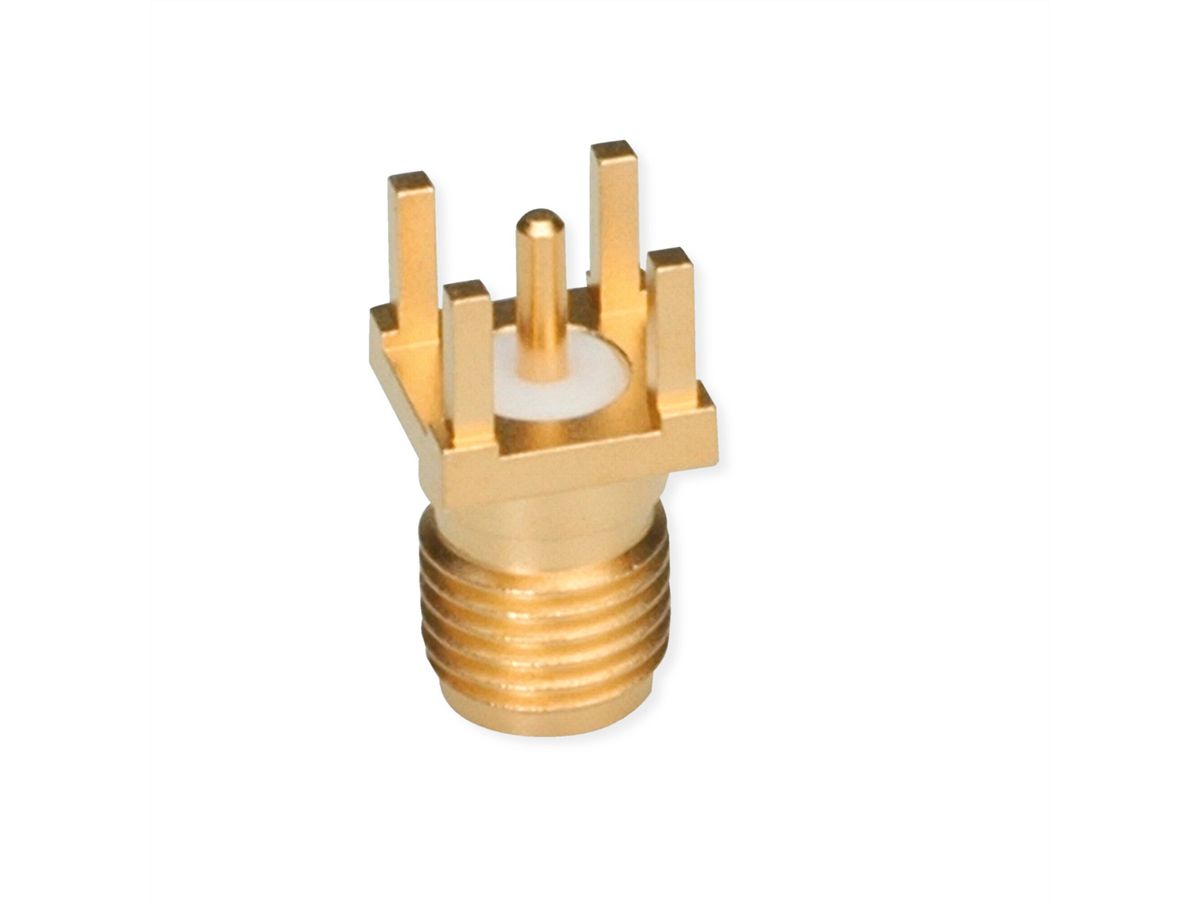

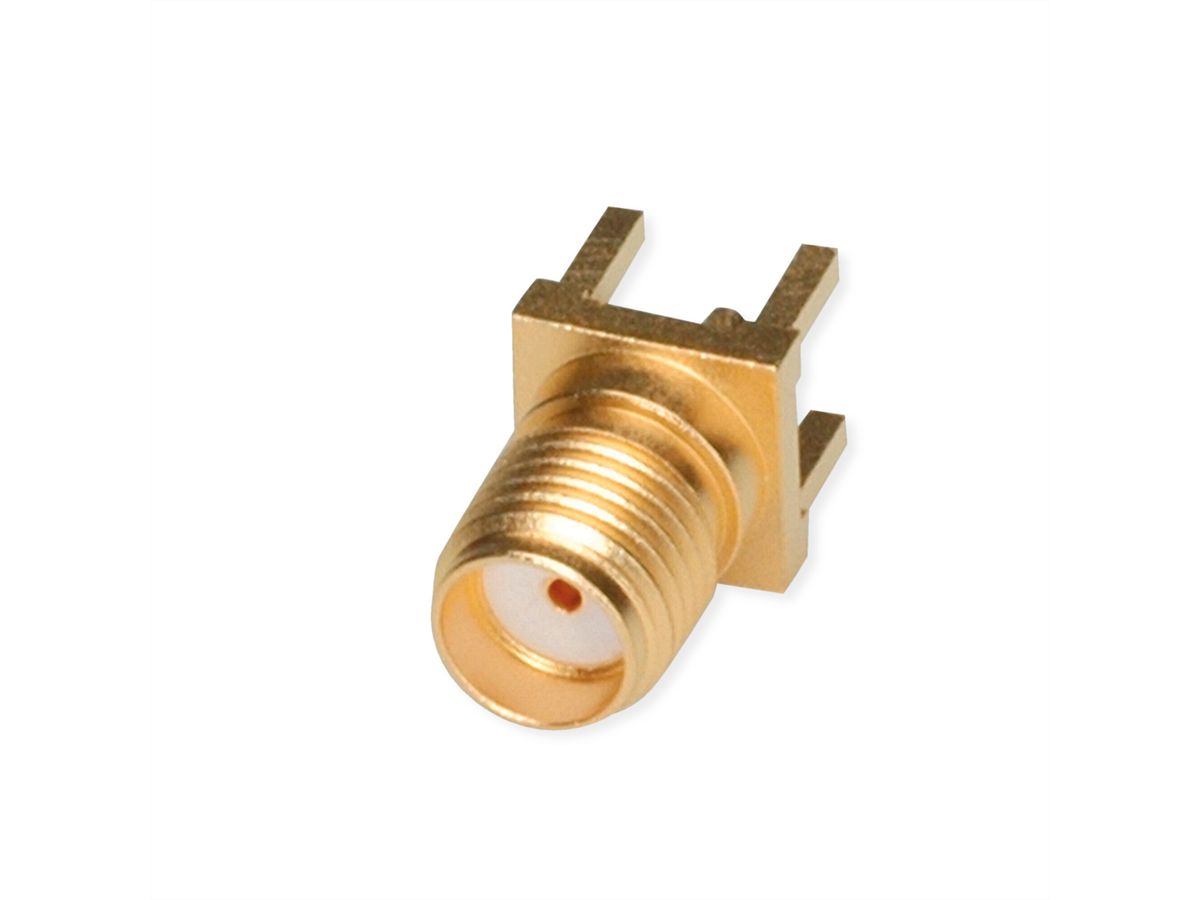

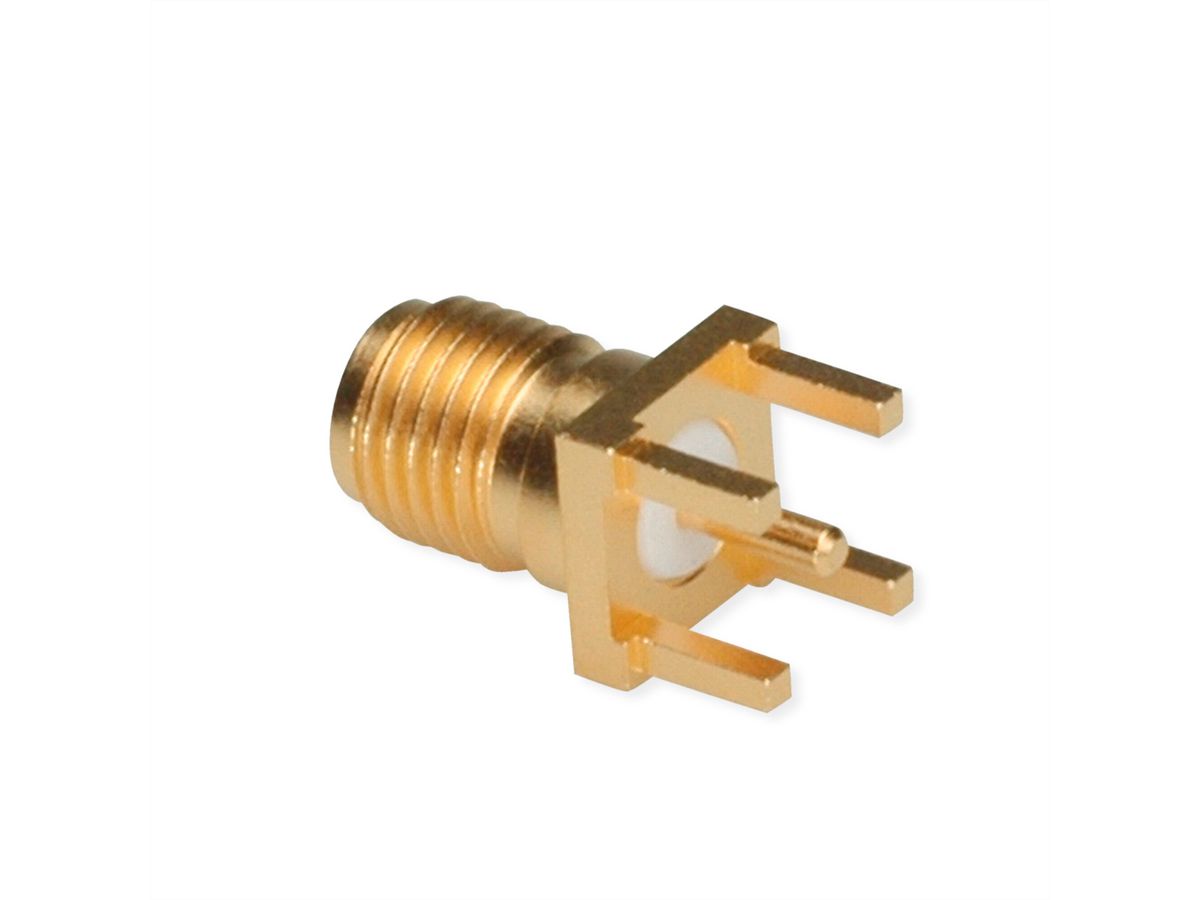

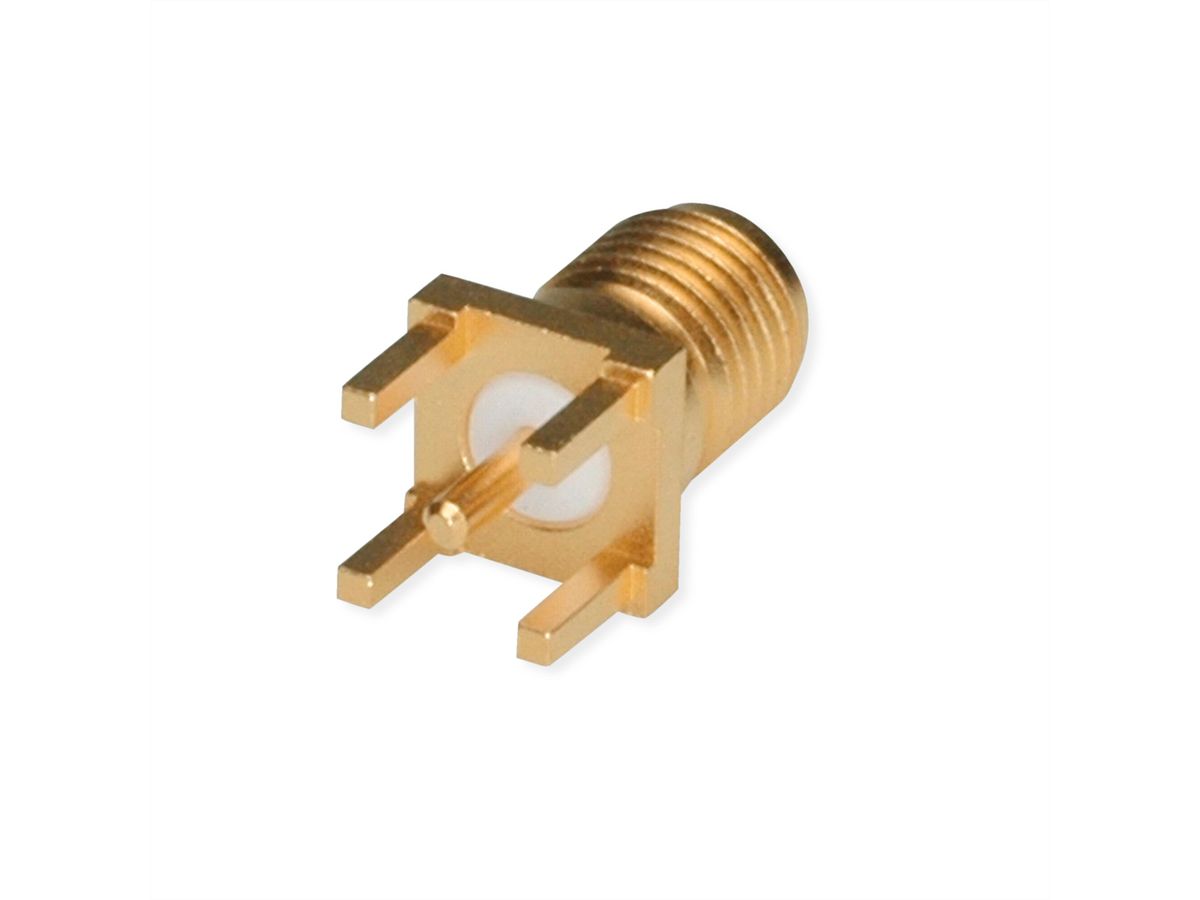

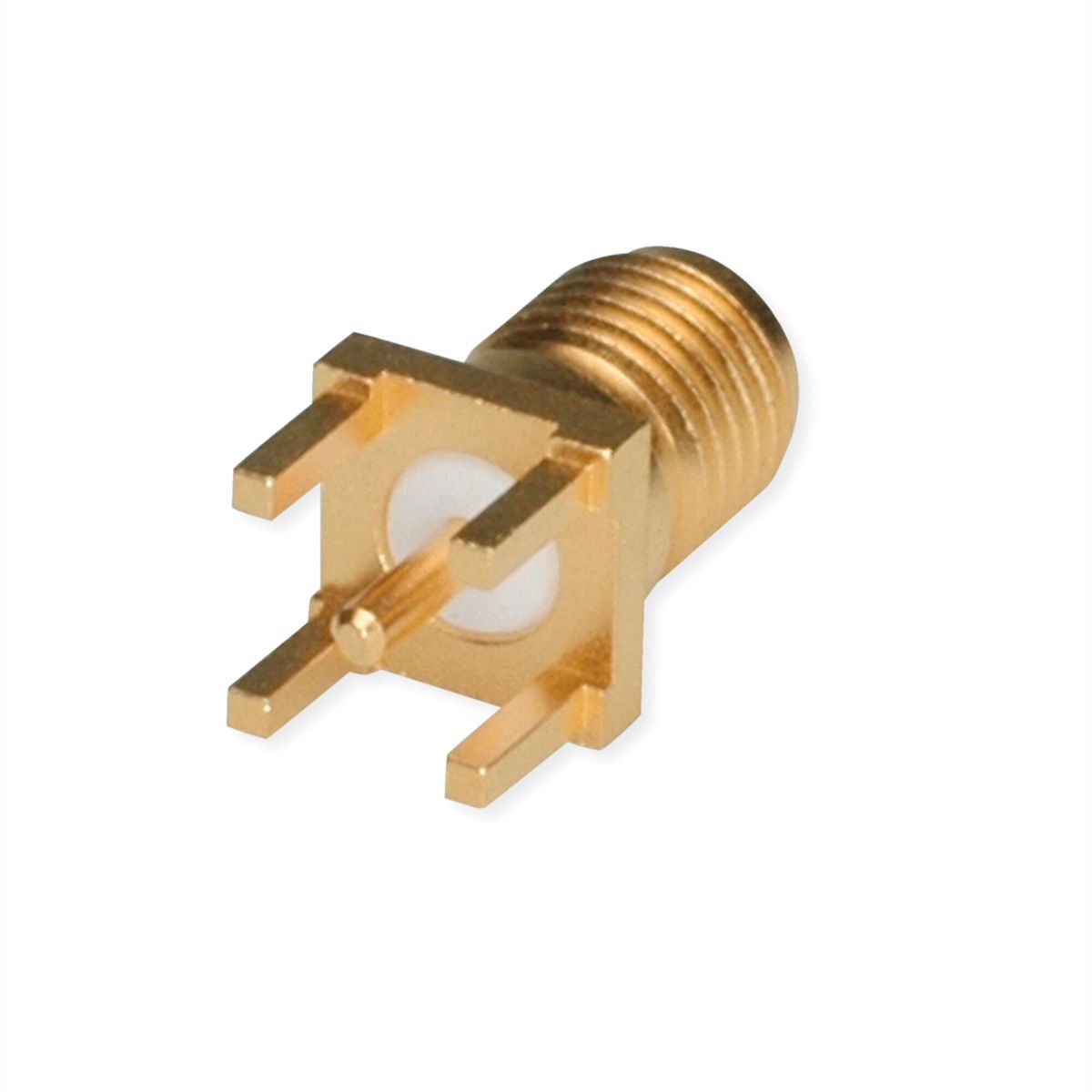

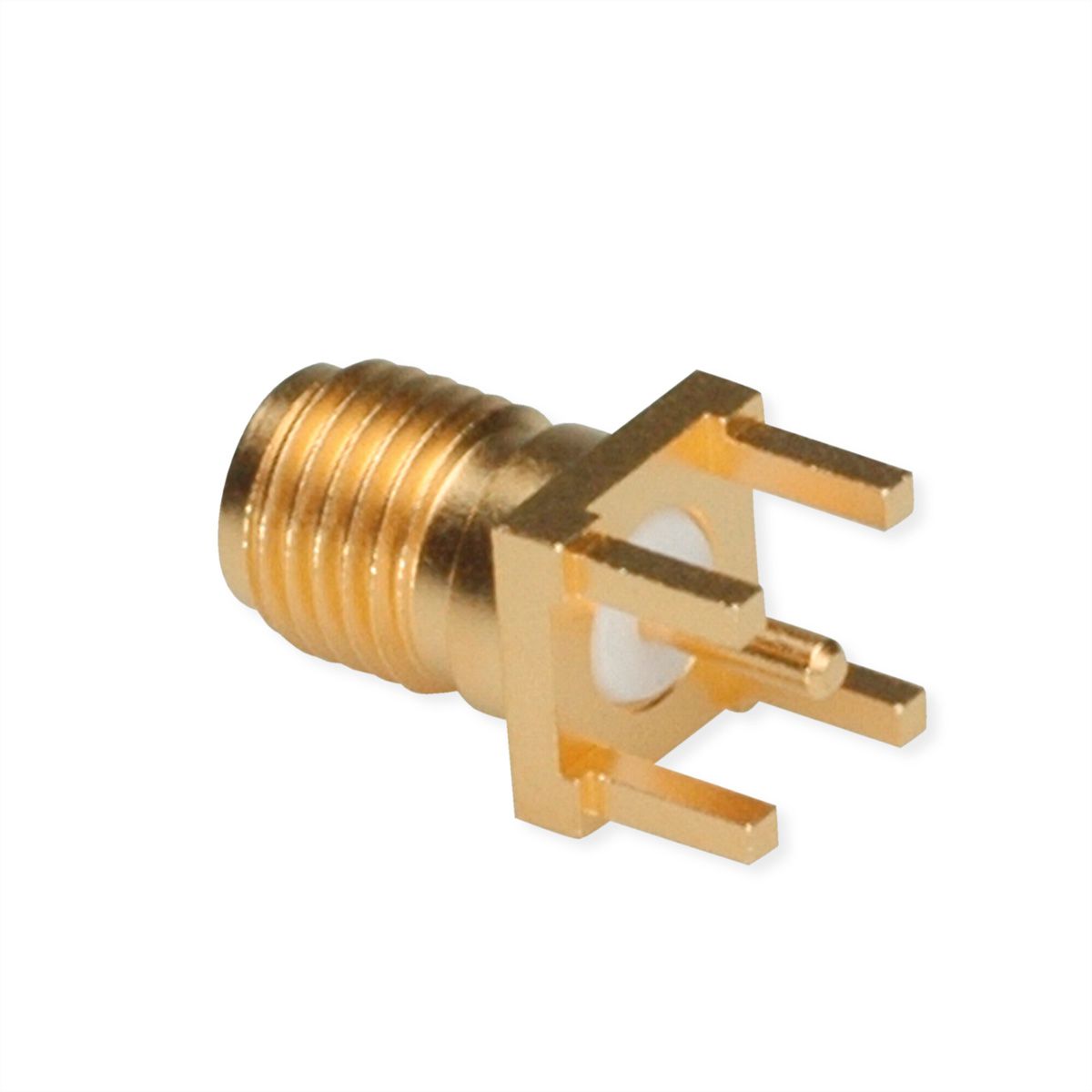

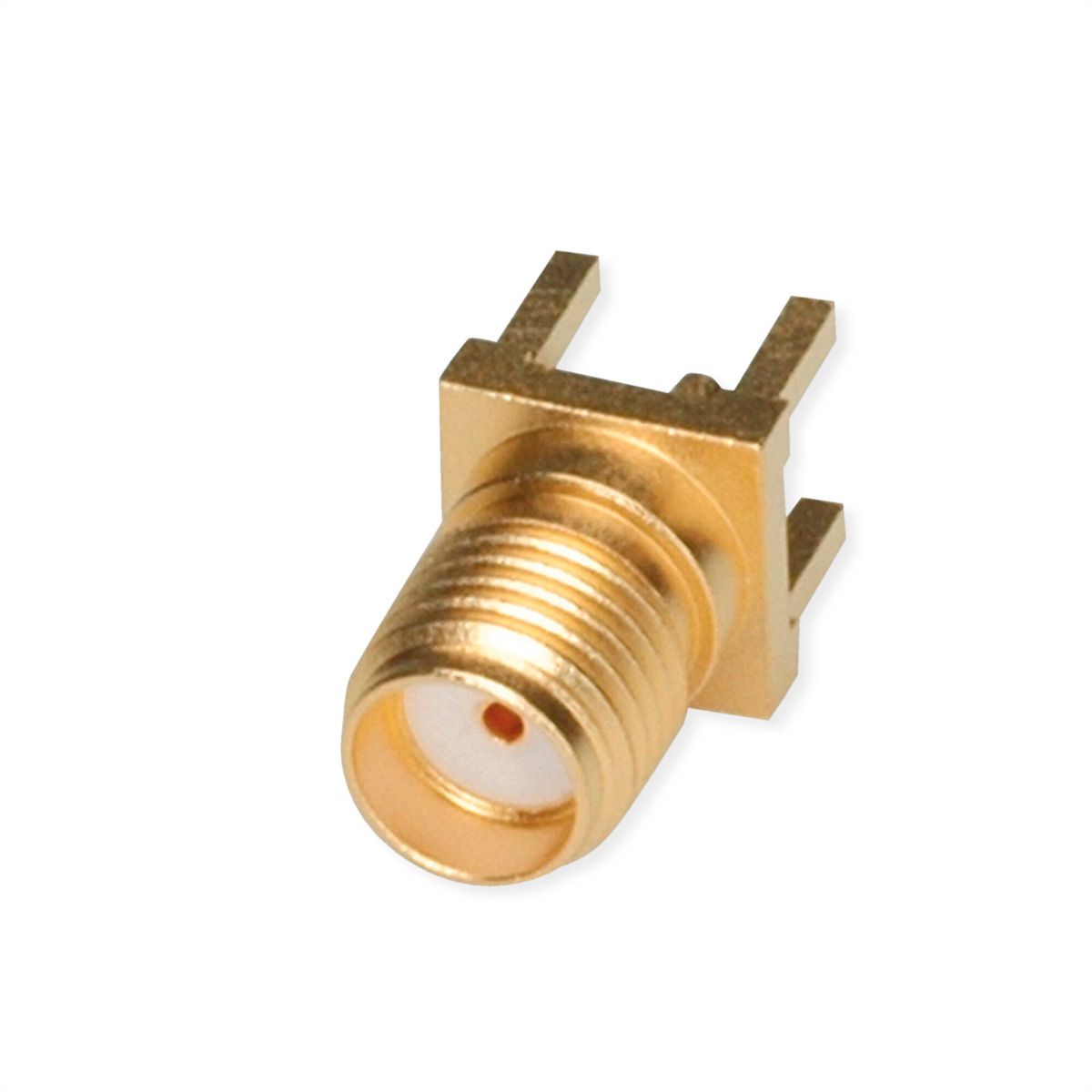

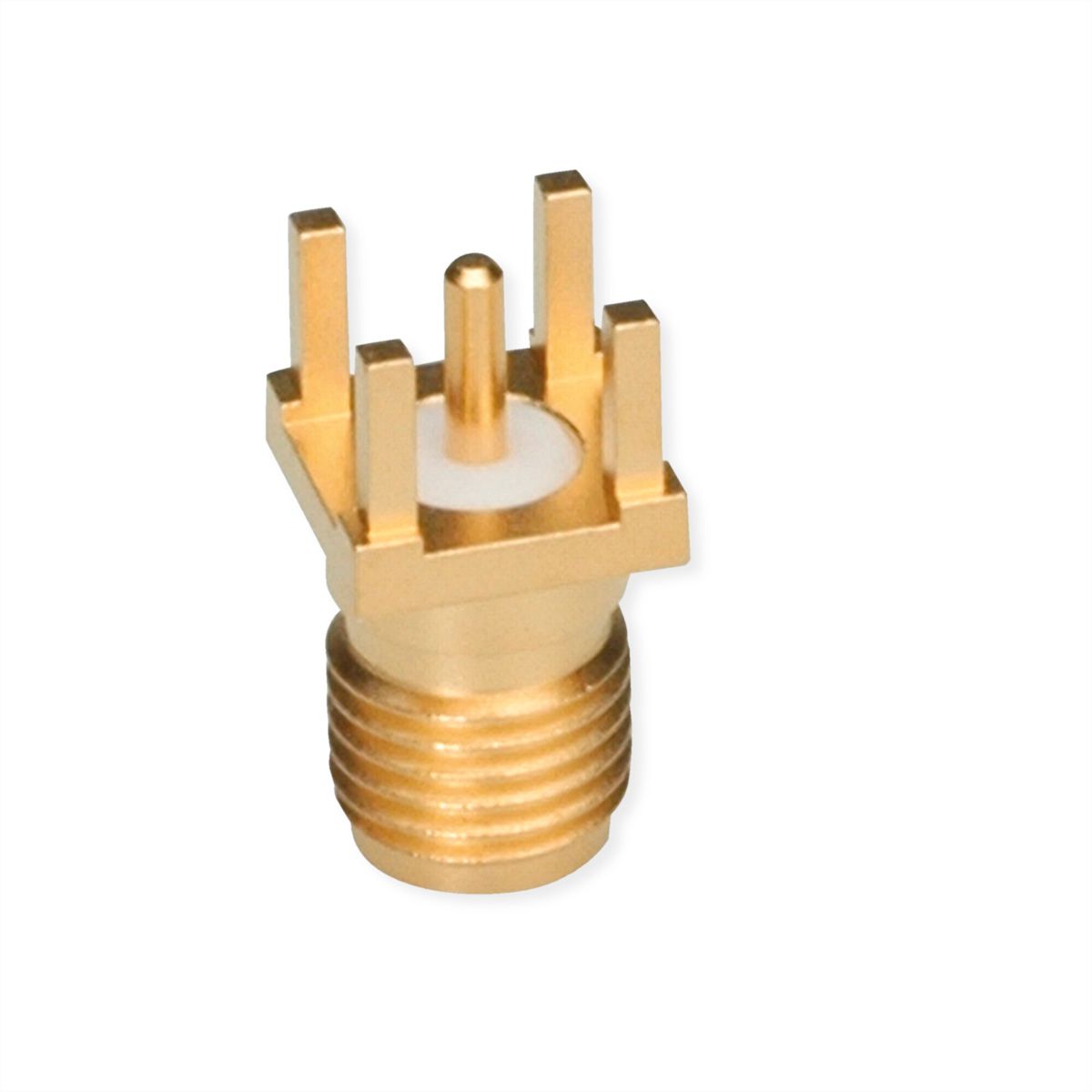

TELEGÄRTNER SMA-Buchse print vergoldet

Art.-Nr. 21170417 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024719 EAN 4018359230807 Paketgewicht 0,01 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Jck str sd/sd PCB Au (Alte Artikelnummer J01151A0931)
  • Oberfläche: Gold
  • Einbaumaß: Z079
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
SMA-LTP-Buchse
Farbe
goldfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
SMA-Steckverbinder
Seite 1 Art des Anschlusses
Weiblich (Buchse)
Seite 2 Typ des Anschlusses
Lötanschluss
Schutzart (IP Code)
IP68
Steckrichtung
gerade
Wellenwiderstand
50 Ohm

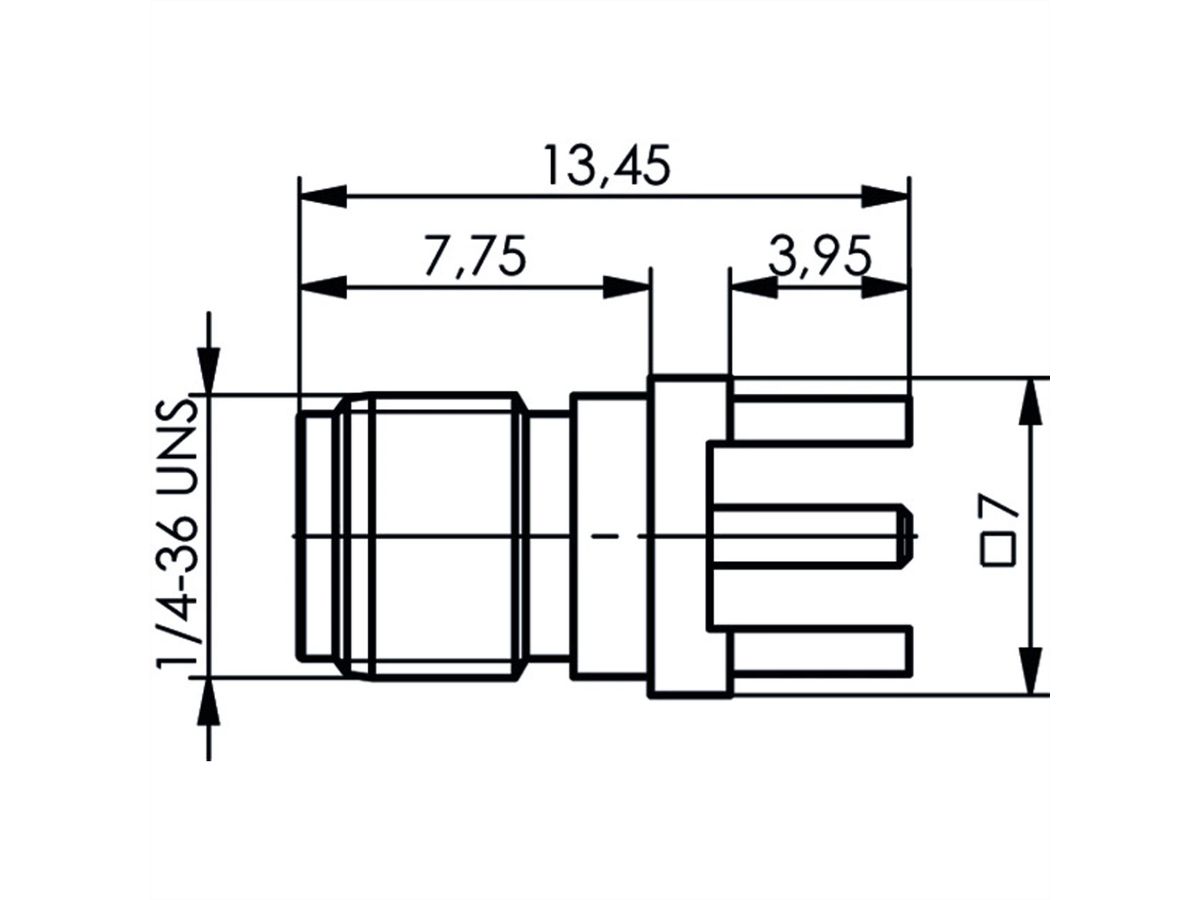

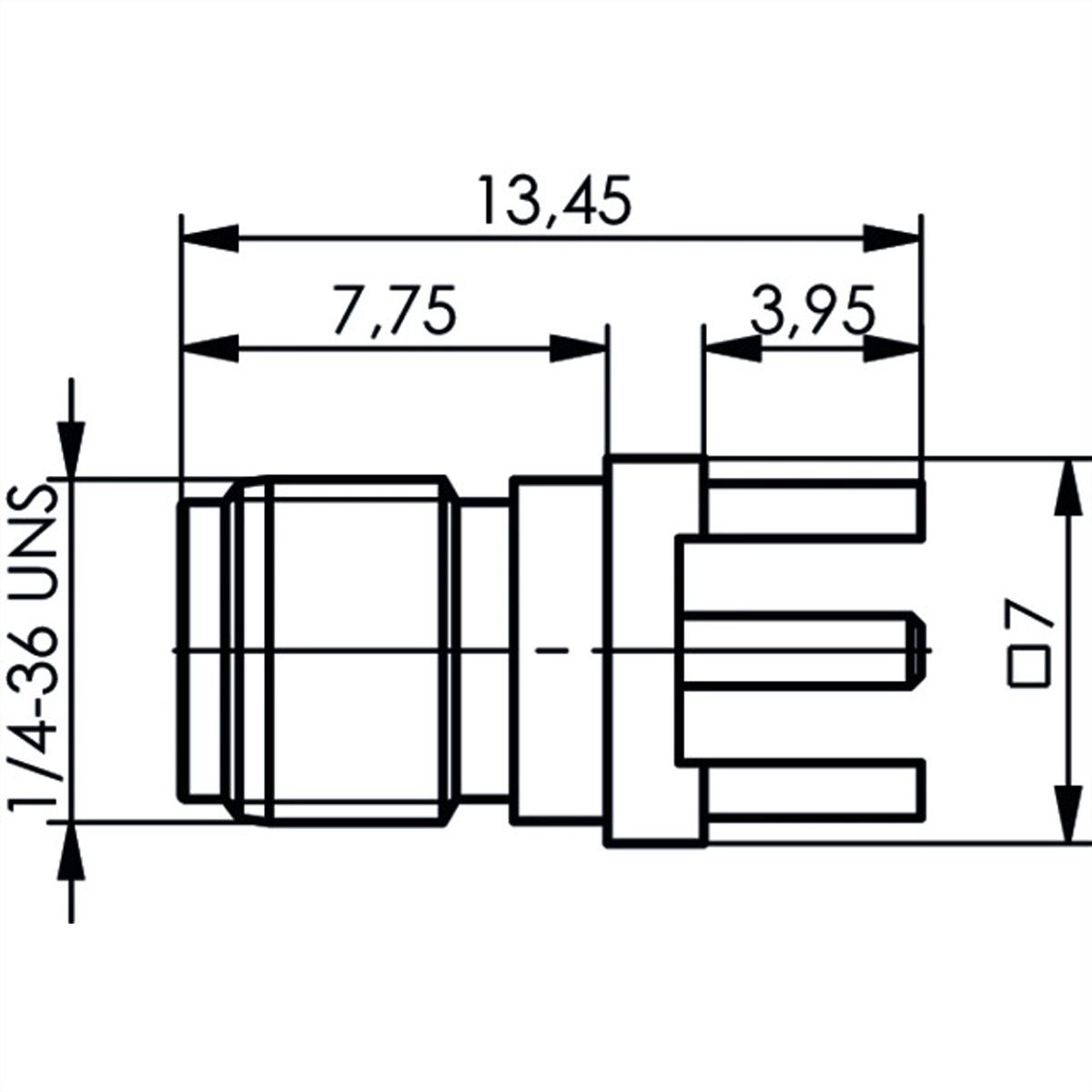

Höhe
7 mm
Breite
7 mm
Tiefe
13.45 mm
Gewicht
1.8 g
Verpackungshöhe
20 mm
Verpackungsbreite
90 mm
Verpackungstiefe
120 mm
Paketgewicht
0.01 kg

Downloads

Hersteller-Datenblatt - English (33,0 KB) Technische Zeichnung - English (415,3 KB)
