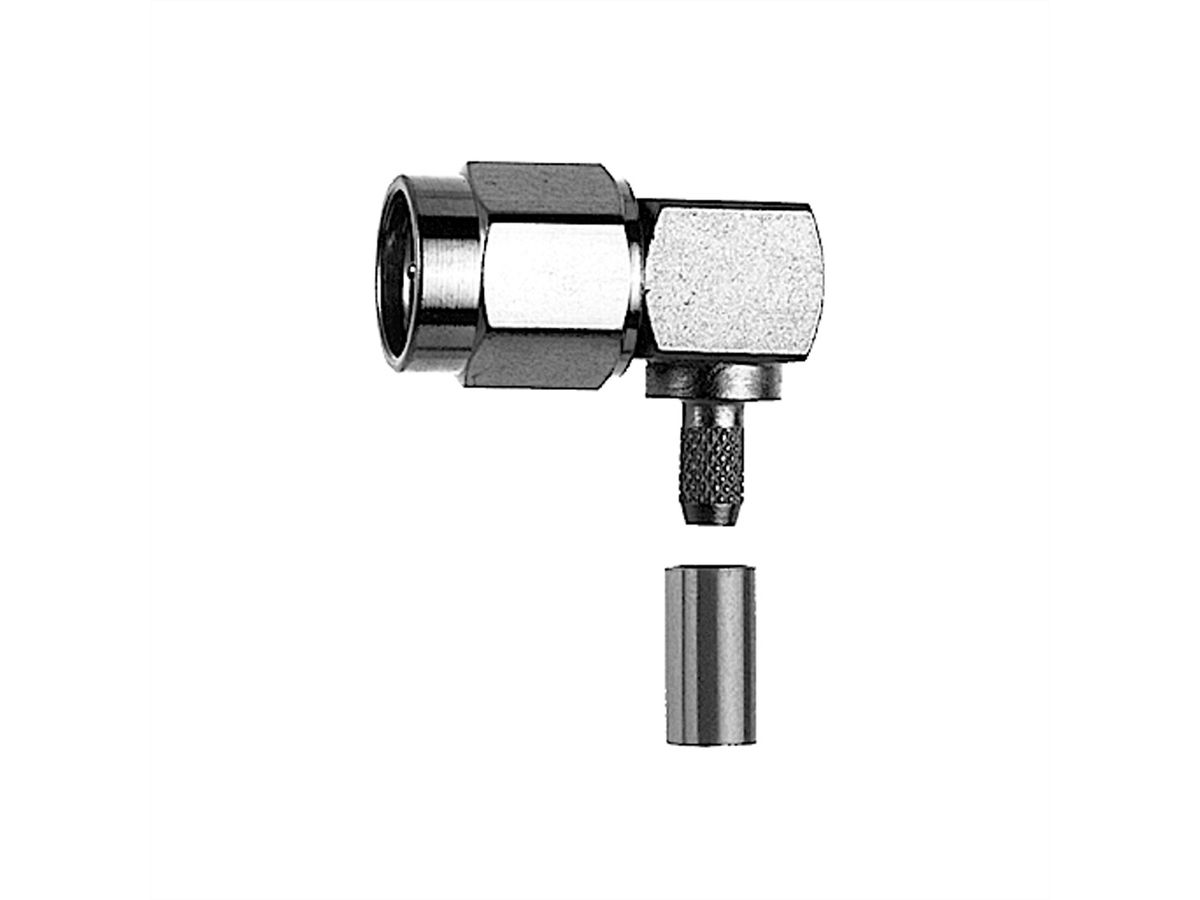

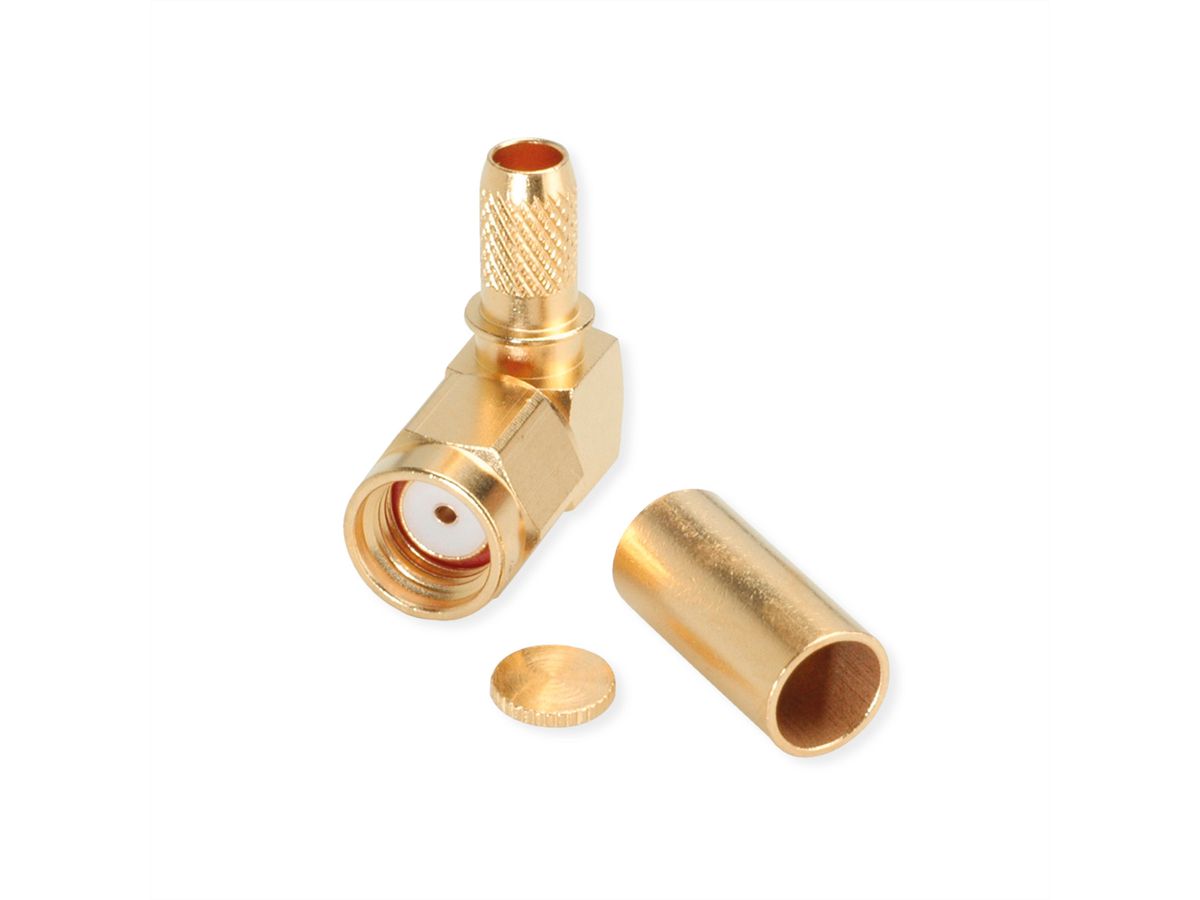

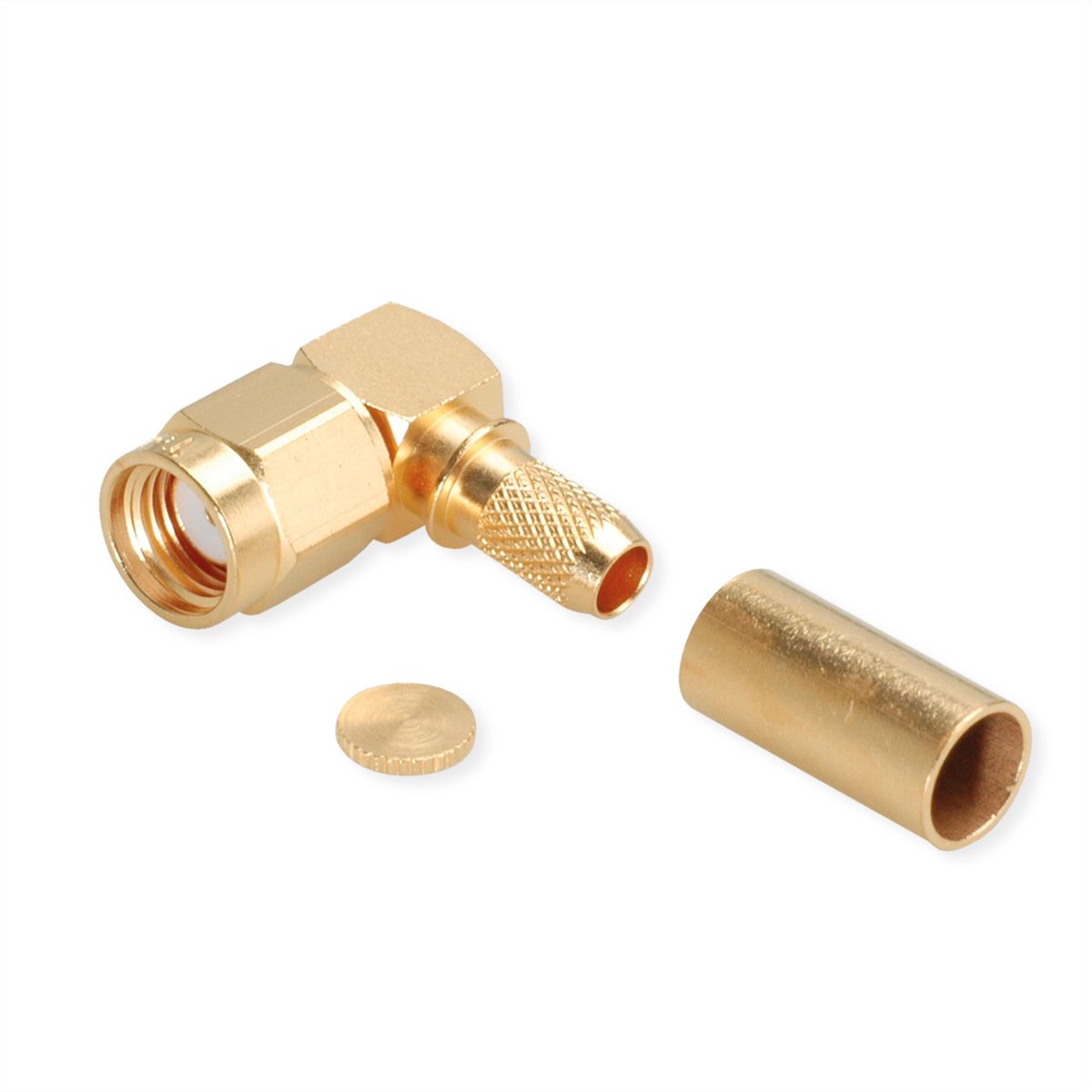

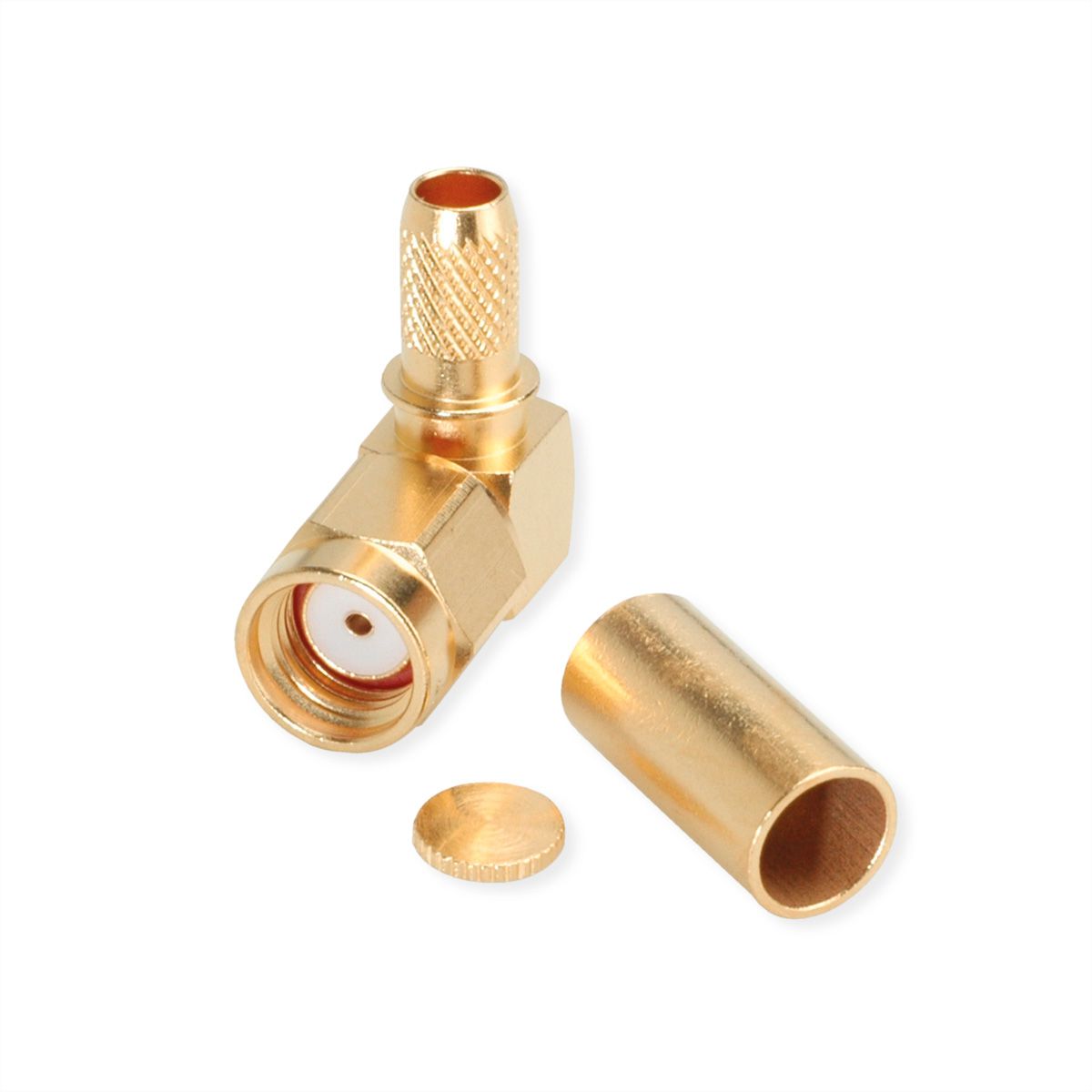

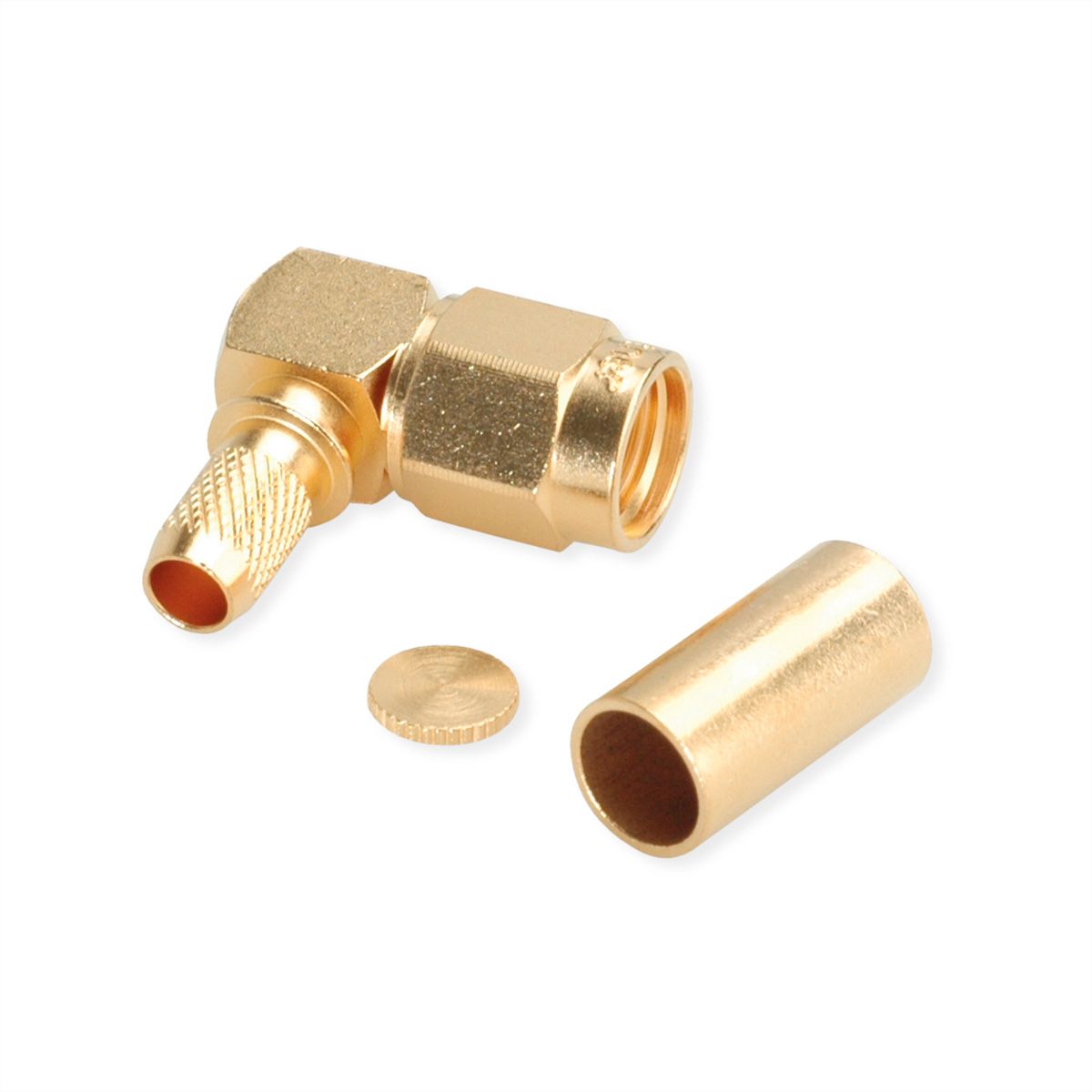

TELEGÄRTNER R-SMA-Winkelstecker, für RG-58C/U löten/crimp

Art.-Nr. 21170434 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024656 EAN 4018359282479 Paketgewicht 0,006 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 19.08.2026
PDF herunterladen

Beschreibung

Steckverbinder der Serien R-SMA verfügen über einen Schraubverschluss, sind vibrationsfest und können je nach Ausführung bis zu einer Frequenz von 6 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. Von Steckverbindern mit einer reversen Polarität spricht man, wenn z.B. bei einem Standard-Kabelstecker der Innenleiter nicht als Stift sondern als Buchse ausgeführt ist. Steckverbinder mit reverser Polarität werden überwiegend im WLAN-Bereich verwendet.

  • Artikelbezeichnung: R-SMA Plg 90 sd/cr G1 Au (Alte Artikelnummer J01150R0021)
  • Kabelgruppe; Kabel: G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
  • Anmerkungen: löt/crimp

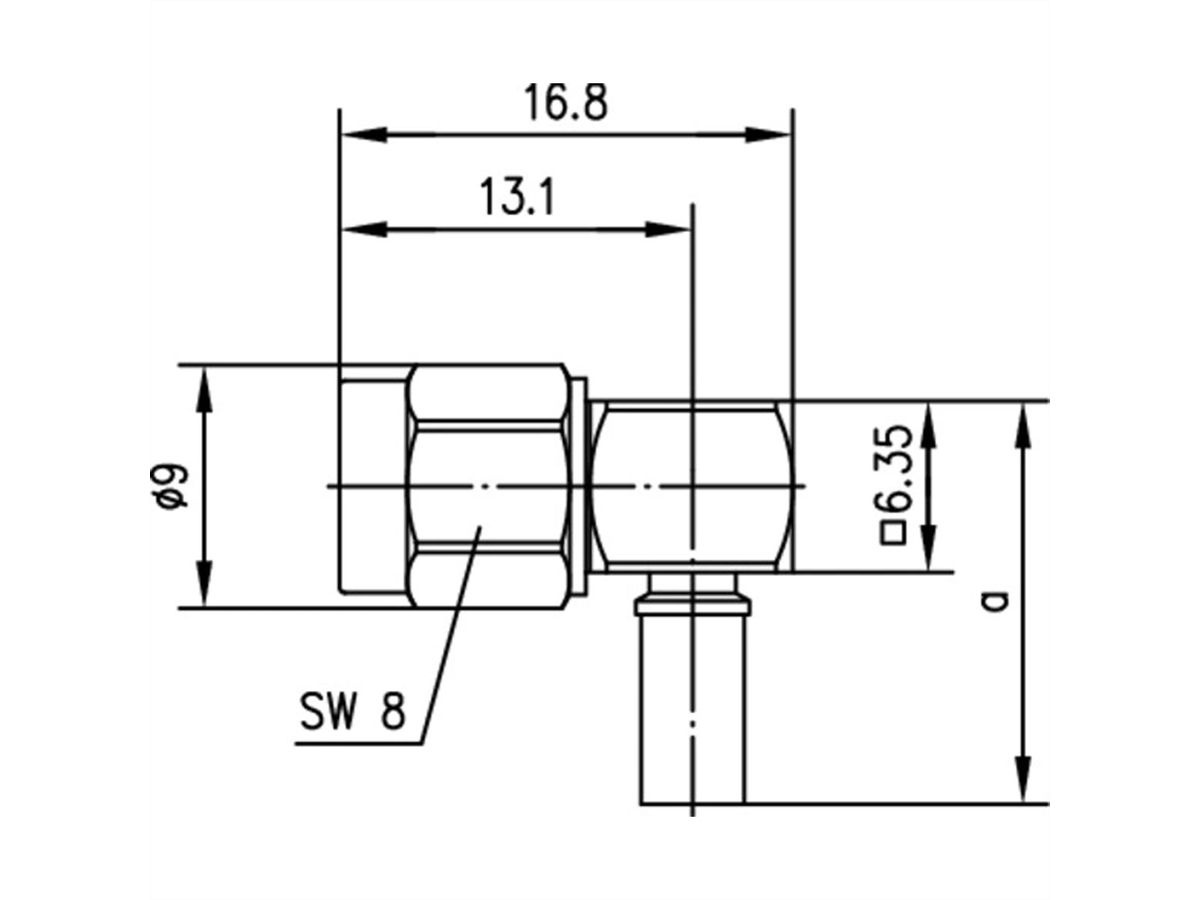

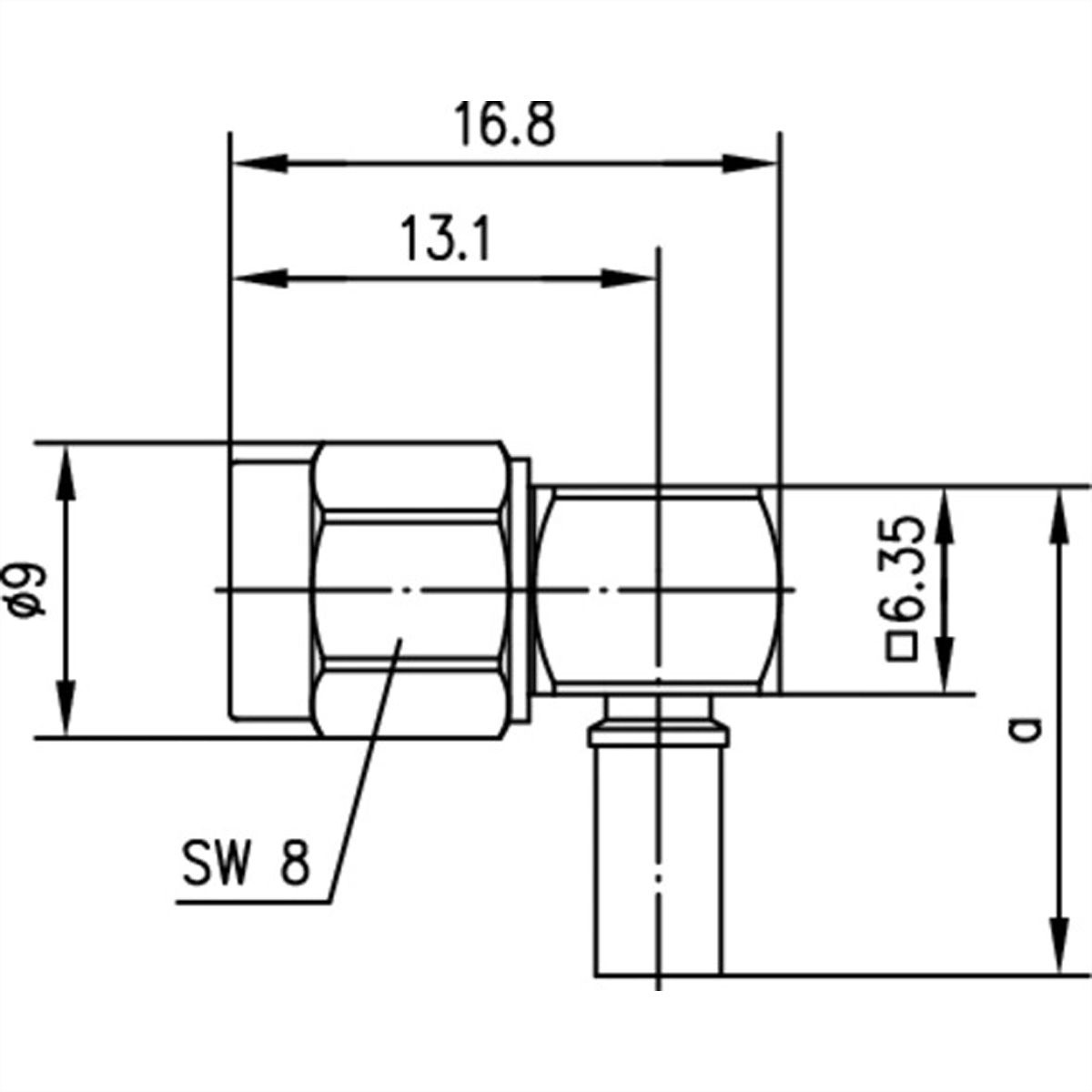

  • Abmessungen: a=21
  • Montage: C0405

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
R-SMA-Kabelwinkelstecker Crimp
Farbe
goldfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
R-SMA-Steckverbinder
Seite 1 Art des Anschlusses
Männlich (Stecker)
Seite 2 Typ des Anschlusses
Löt-/Crimpanschluss
Steckrichtung
gewinkelt
Wellenwiderstand
50 Ohm
Höhe
21 mm
Breite
9 mm
Tiefe
16.8 mm
Gewicht
8.2 g
Verpackungshöhe
30 mm
Verpackungsbreite
70 mm
Verpackungstiefe
120 mm
Paketgewicht
0.006 kg
