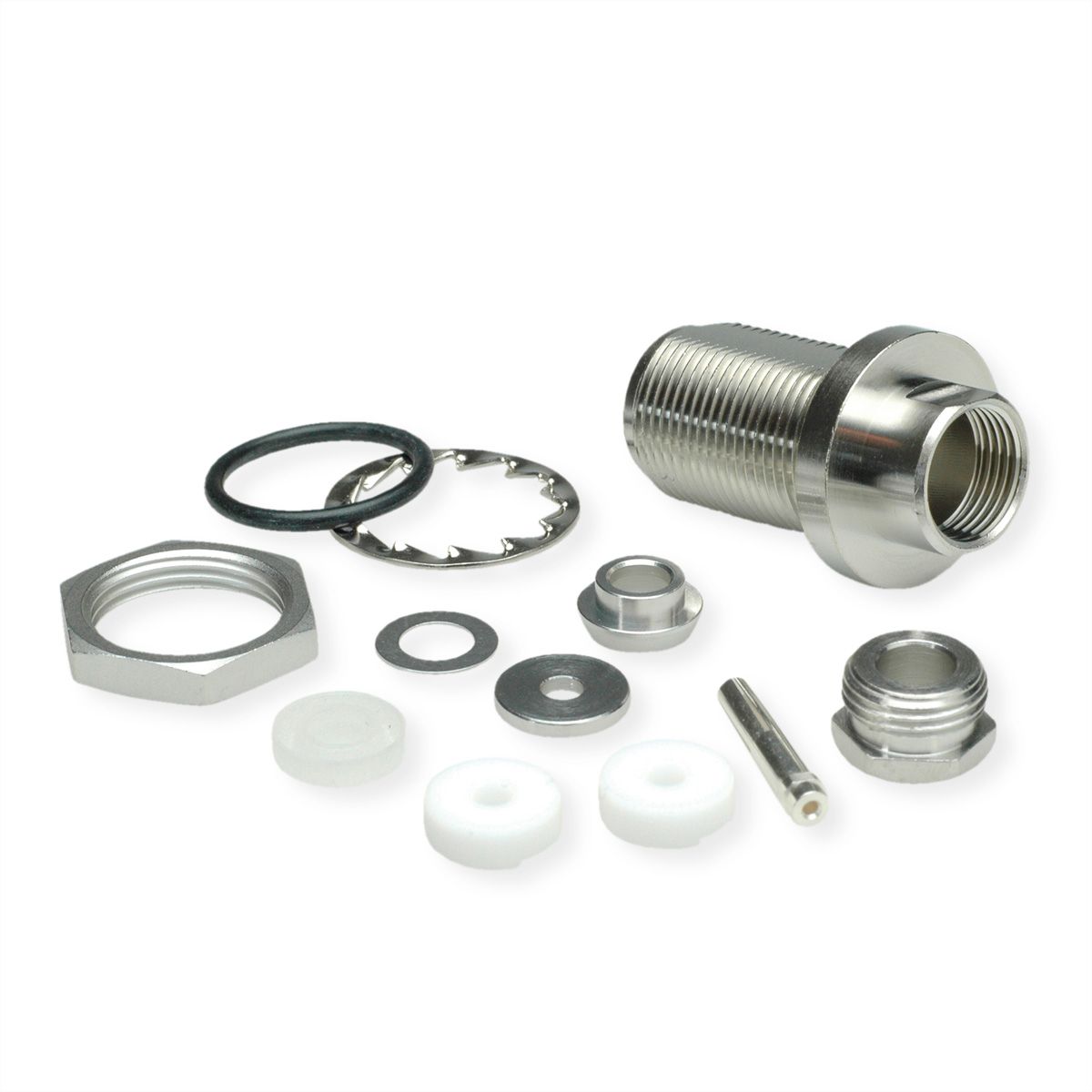

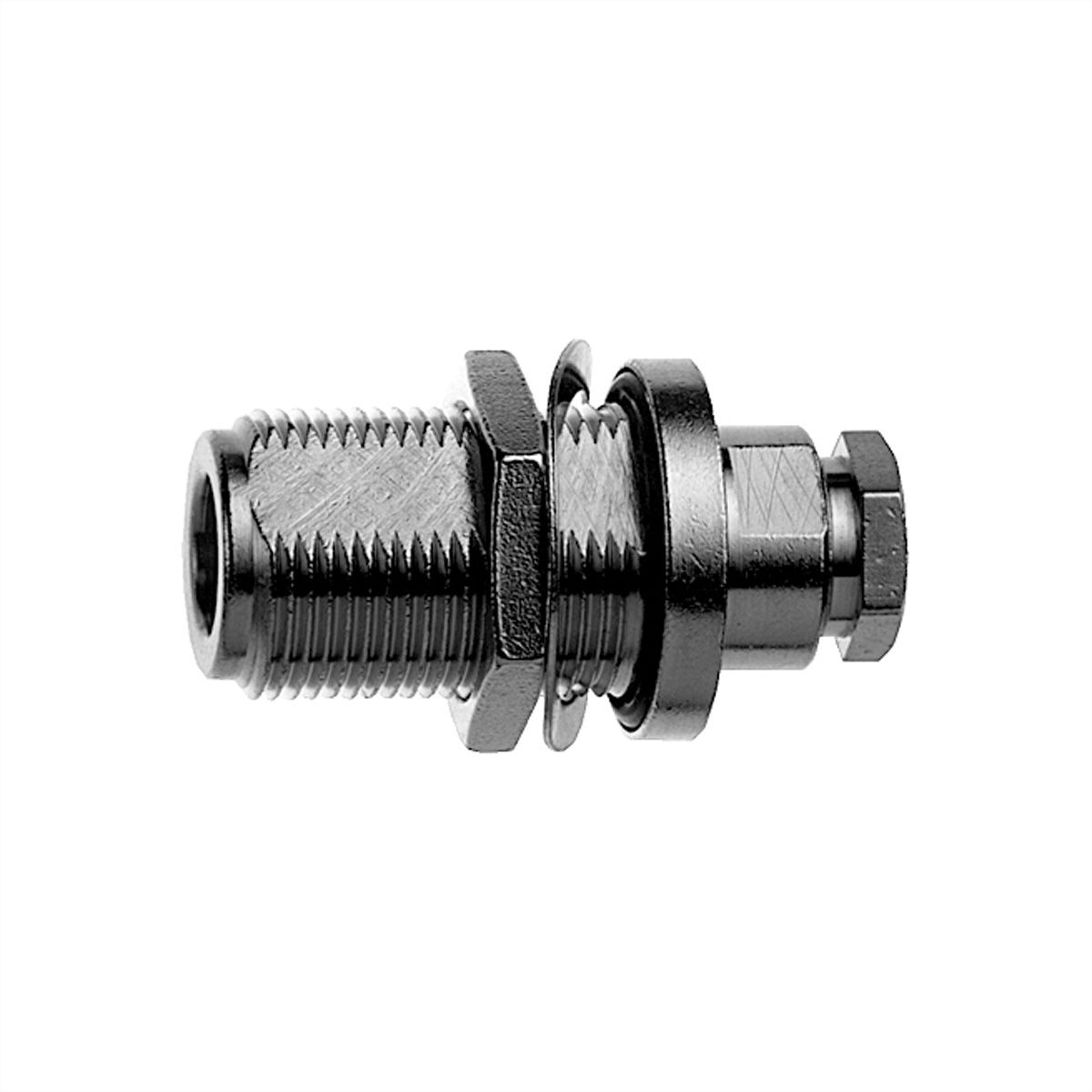

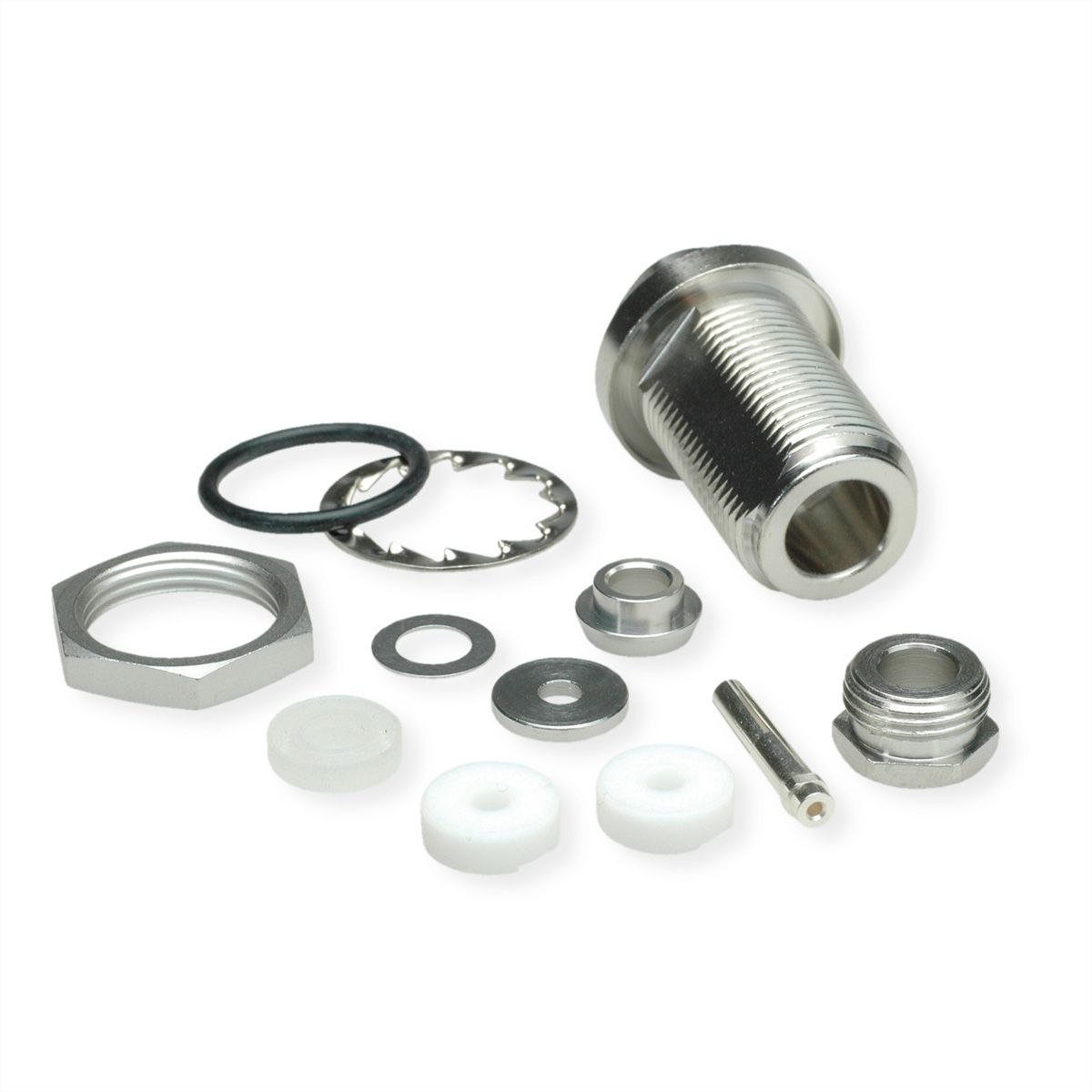

TELEGÄRTNER N-Kabeleinbaubuchse, für RG-58C/U, MIL-Verschraubung

Art.-Nr. 21170421 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024106 EAN 4018359112936 Paketgewicht 0,043 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Diese können je nach Bauform bis zu einer Frequenz von 11 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Die Steckverbinder der Serie N sind vibrationsfest und werden in der Signal- und Datenübertragung eingesetzt. N-Steckverbinder eignen sich besonders für koaxiale Verbindungen zur Übertragung mittlerer Leistungen bei hohen Frequenzen.

  • Artikelbezeichnung: N Jck str Bkhd sd/cl G1 G5 PanSeal (Alte Artikelnummer J01021H1171)
  • Kabelgruppe; Kabel: G1 (RG-58C/U); G5 (RG-223/U); RG-142 B/U; RG-141 A/U; 1.0/2.95 AF, RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195, RG-223/U, RG-400/U, 1.0/2.95 AF, RG-141A/U, RG-142B/U
  • Anmerkungen: löt/MIL-klemm; Druckverschraubung IP67
  • Einbaumaß: Z010
  • Montage: B06
  • Ohne Kabelgruppe: 1.0/2.95 AF, RG-141A/U, RG-142B/U

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
N-Kabeleinbaubuchse
Farbe
silberfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
N-Steckverbinder
Seite 1 Art des Anschlusses
Weiblich (Buchse)
Seite 2 Typ des Anschlusses
Löt-/Klemmanschluss
Schutzart (IP Code)
IP67
Steckrichtung
gerade

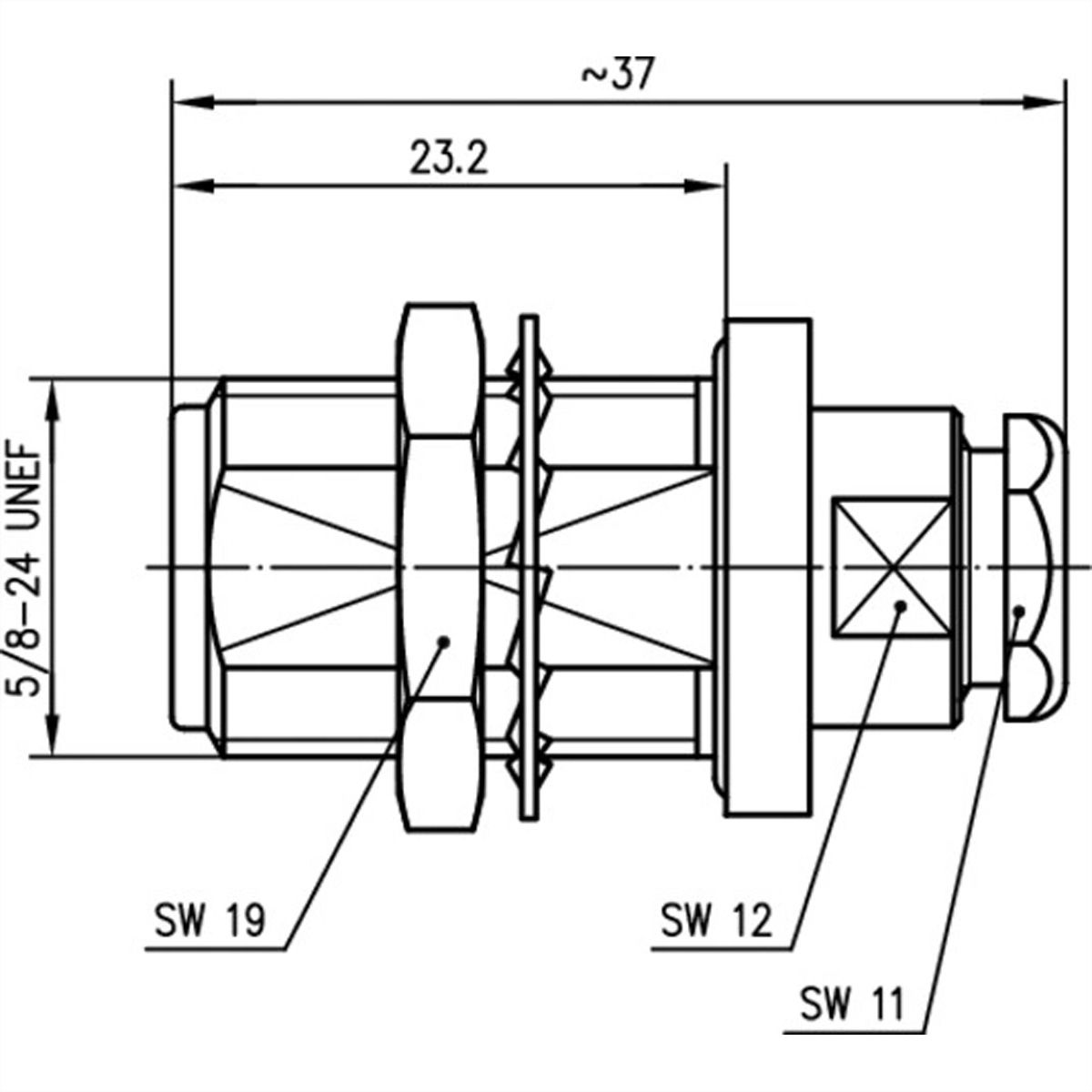

Höhe
19 mm
Breite
19 mm
Tiefe
37 mm
Gewicht
53 g
Verpackungshöhe
20 mm
Verpackungsbreite
40 mm
Verpackungstiefe
30 mm
Paketgewicht
0.043 kg

Downloads

Hersteller-Datenblatt - English (60,1 KB)

Produktsicherheit

Angaben gemäß der Produktsicherheitsverordnung der EU, auch als General Product Safety Regulation (GPSR) bekannt:


Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
