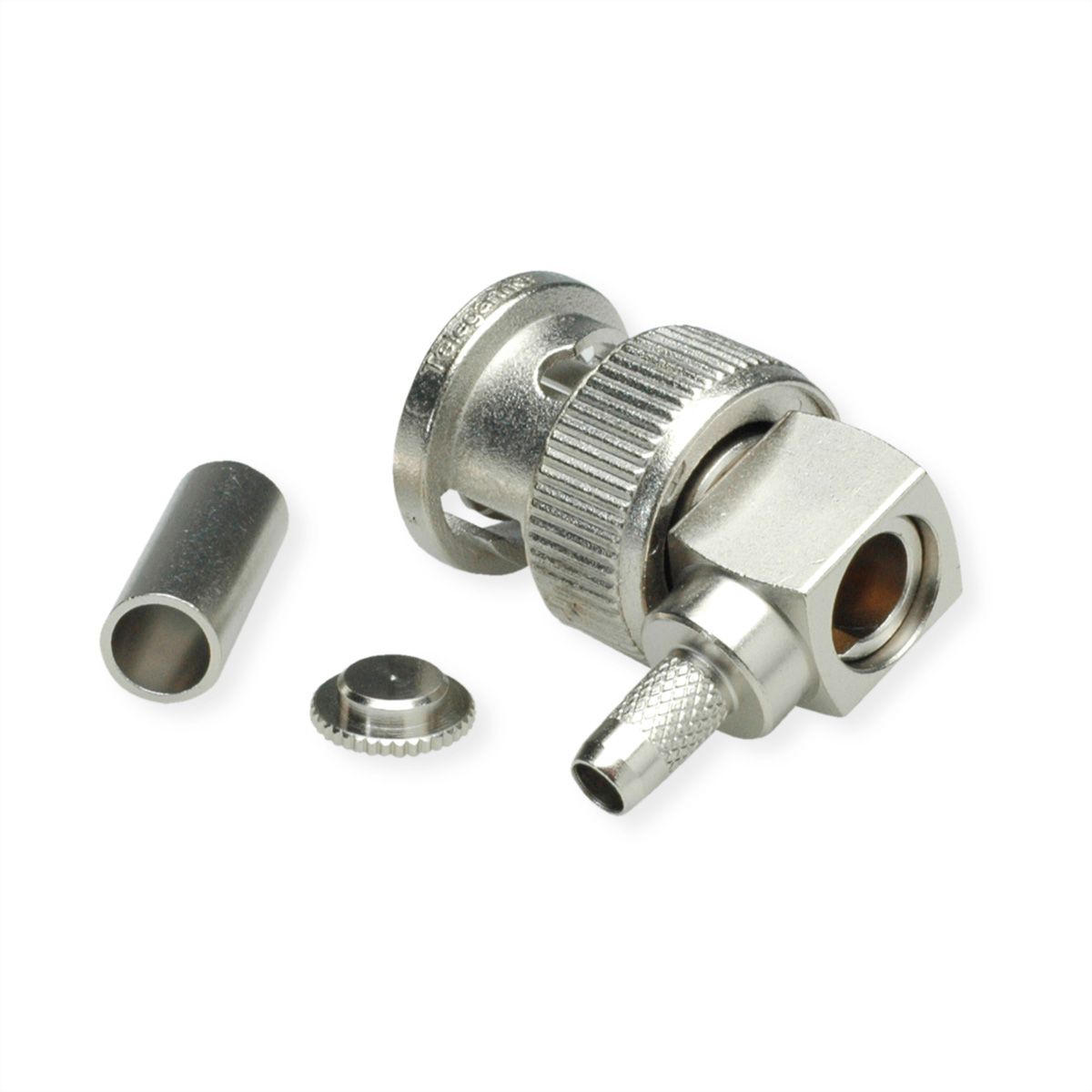

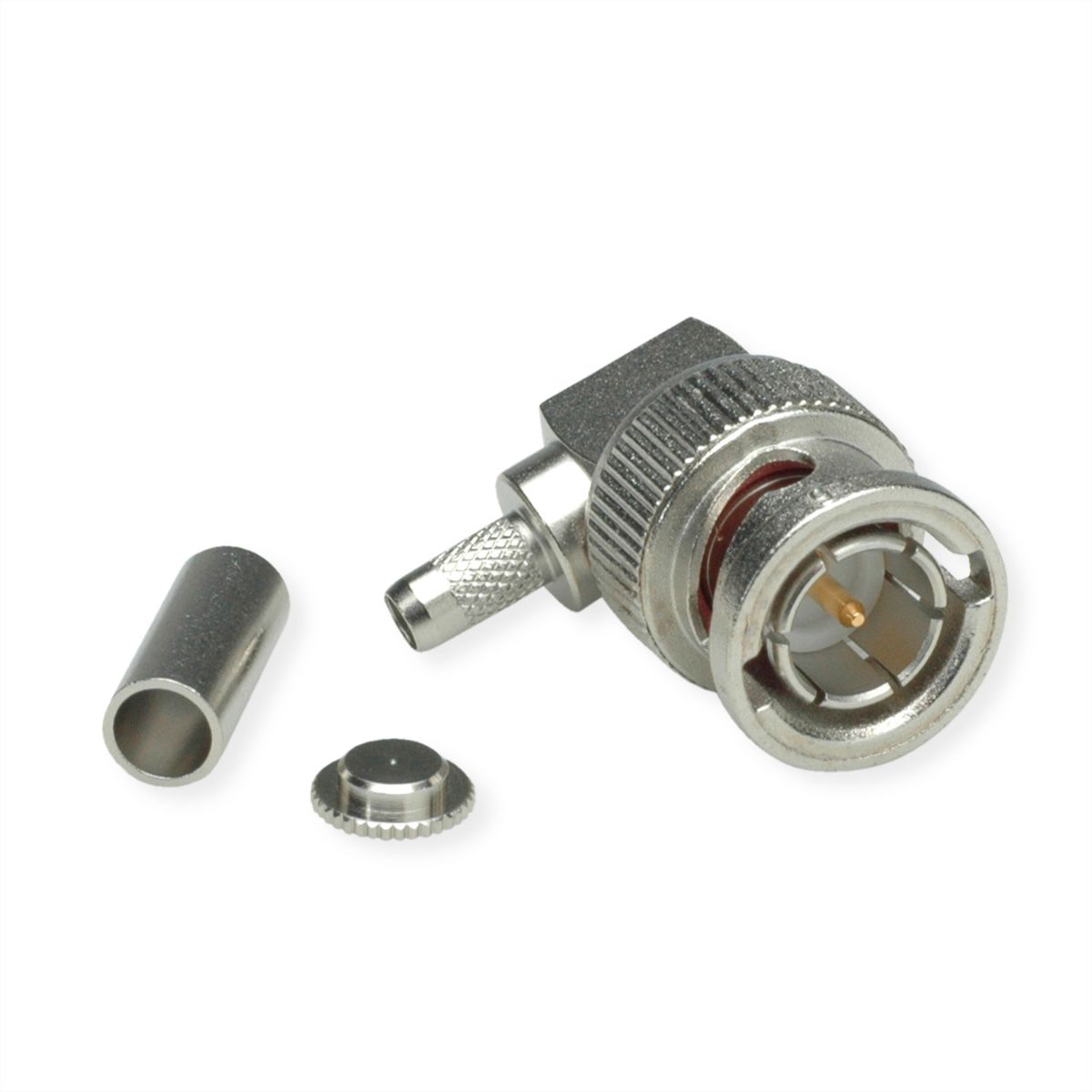

TELEGÄRTNER BNC-Winkelstecker 75 Ohm

Art.-Nr. 21170482 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100023458 EAN 4018359103958 Paketgewicht 0,014 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt.

  • Artikelbezeichnung: BNC Plg 90 sd/cr G13 G50 Z75 (Alte Artikelnummer J01002A0029)
  • Wellenwiderstand: 75 Ohm
  • Kabelgruppe; Kabel: G13 (0.4/2.5) *); G50 (0.45/2.0-3.4), 0.4/2.5, 2YCY 0.4/2.5-3.8, HF 2172, TELASS 50, 02Y(ST)CH 0.45/2.0-3.4, 02Y(ST)CY 0.45/2.0-3.4, 02YS(ST)CH 0.45/2.0-3.4, 02YS(ST)CY 0.45/2.0-3.4, 2.5C-2V, NCX1 391300 0.53/2.45-3.6, RG-180B/U, RG-195A/U
  • Anmerkungen: löt/crimp

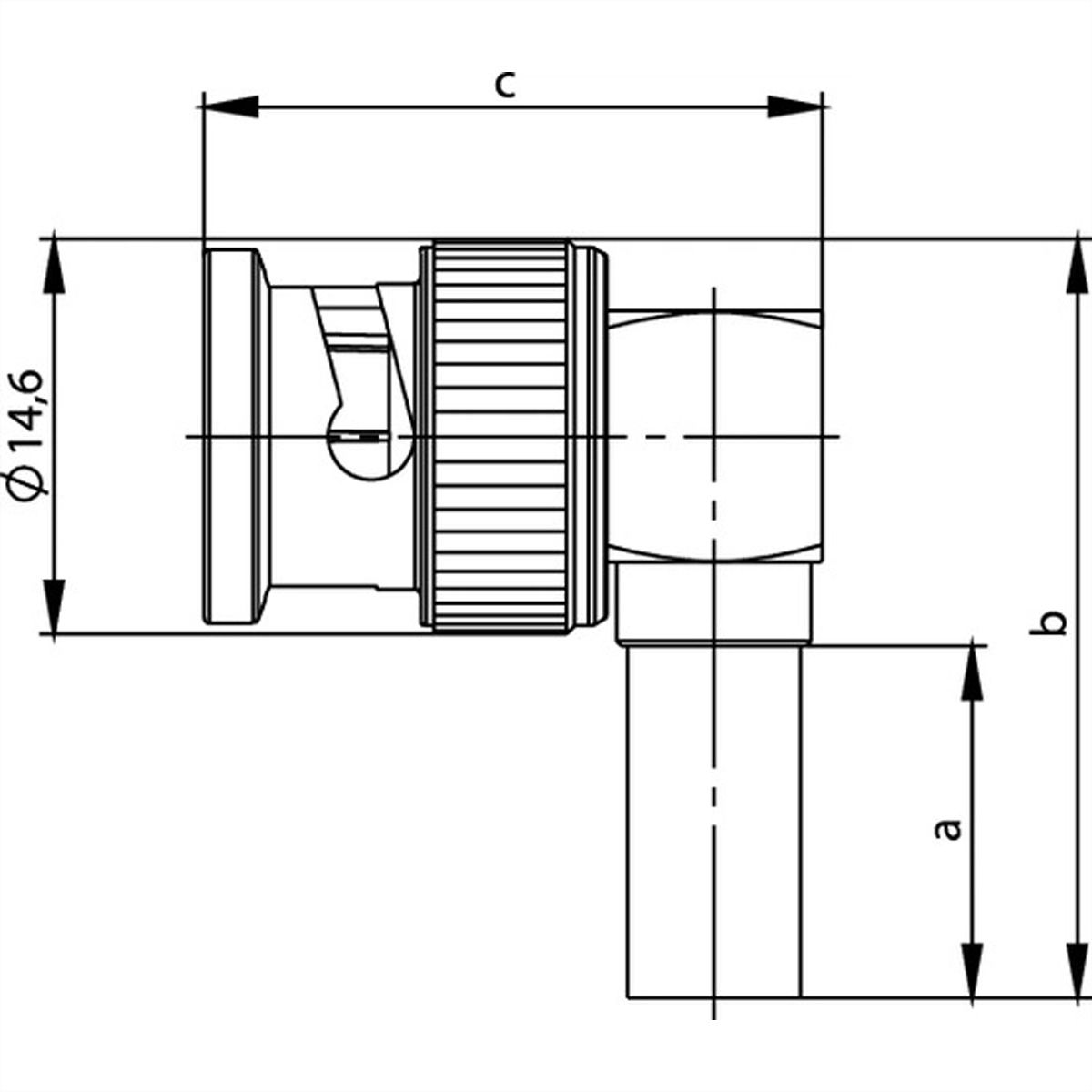

  • Abmessungen: a=13, b=28.2; c=~23
  • Montage: A0504
  • Ohne Kabelgruppe: 2.5C-2V, NCX1 391300 0.53/2.45-3.6, RG-180B/U, RG-195A/U

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
BNC-Kabelwinkelstecker Crimp
Farbe
silberfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
BNC-Steckverbinder
Seite 1 Art des Anschlusses
Männlich (Stecker)
Seite 2 Typ des Anschlusses
Löt-/Crimpanschluss
Schutzart (IP Code)
IP54
Steckrichtung
gewinkelt
Wellenwiderstand
75 Ohm
Frequenzbereich (max.)
4 GHz
Betriebstemperatur min.
-40 °C
Betriebstemperatur max.
120 °C
Höhe
28.2 mm
Breite
14.6 mm
Tiefe
23 mm
Gewicht
12 g
Verpackungshöhe
30 mm
Verpackungsbreite
90 mm
Verpackungstiefe
140 mm
Paketgewicht
0.014 kg

Downloads

Hersteller-Datenblatt - English (24,7 KB)

Produktsicherheit

Angaben gemäß der Produktsicherheitsverordnung der EU, auch als General Product Safety Regulation (GPSR) bekannt:


Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
info@telegaertner.com
