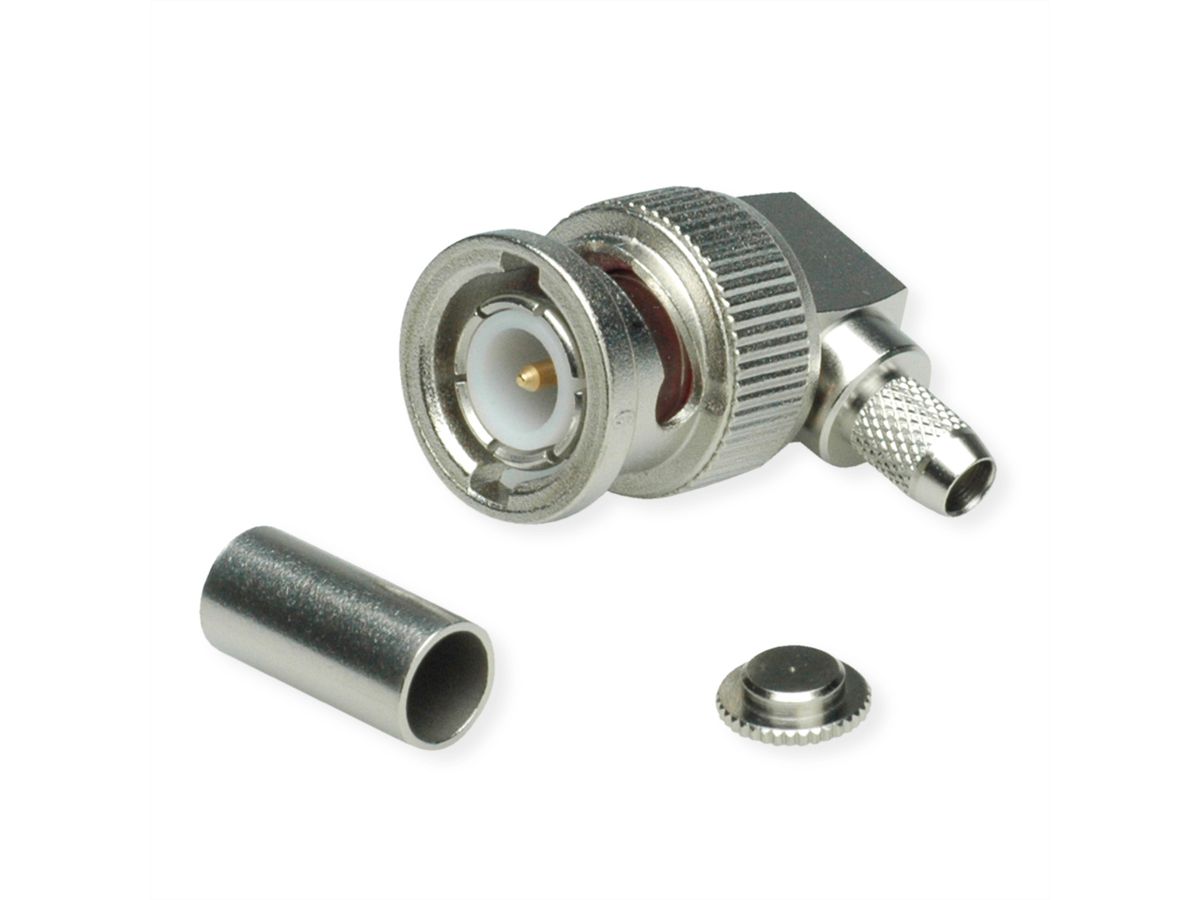

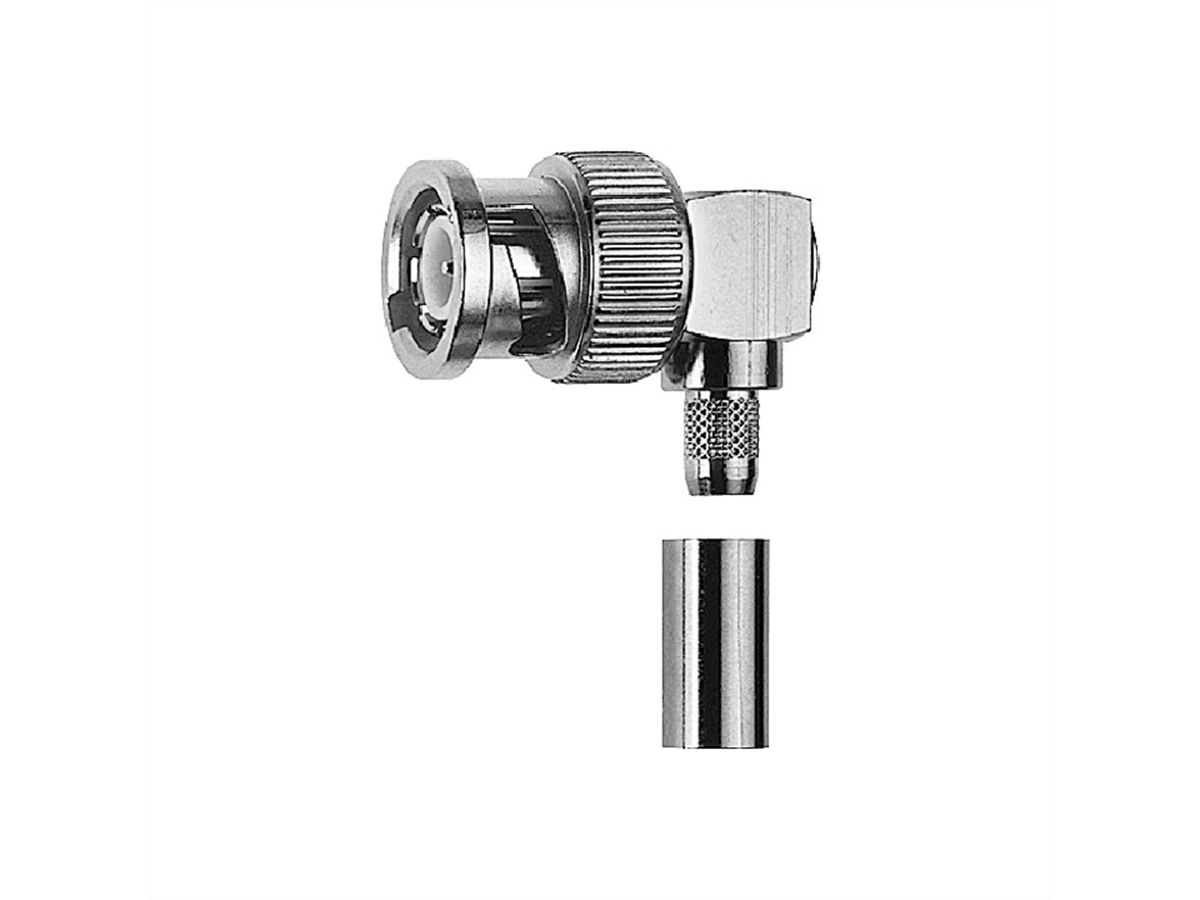

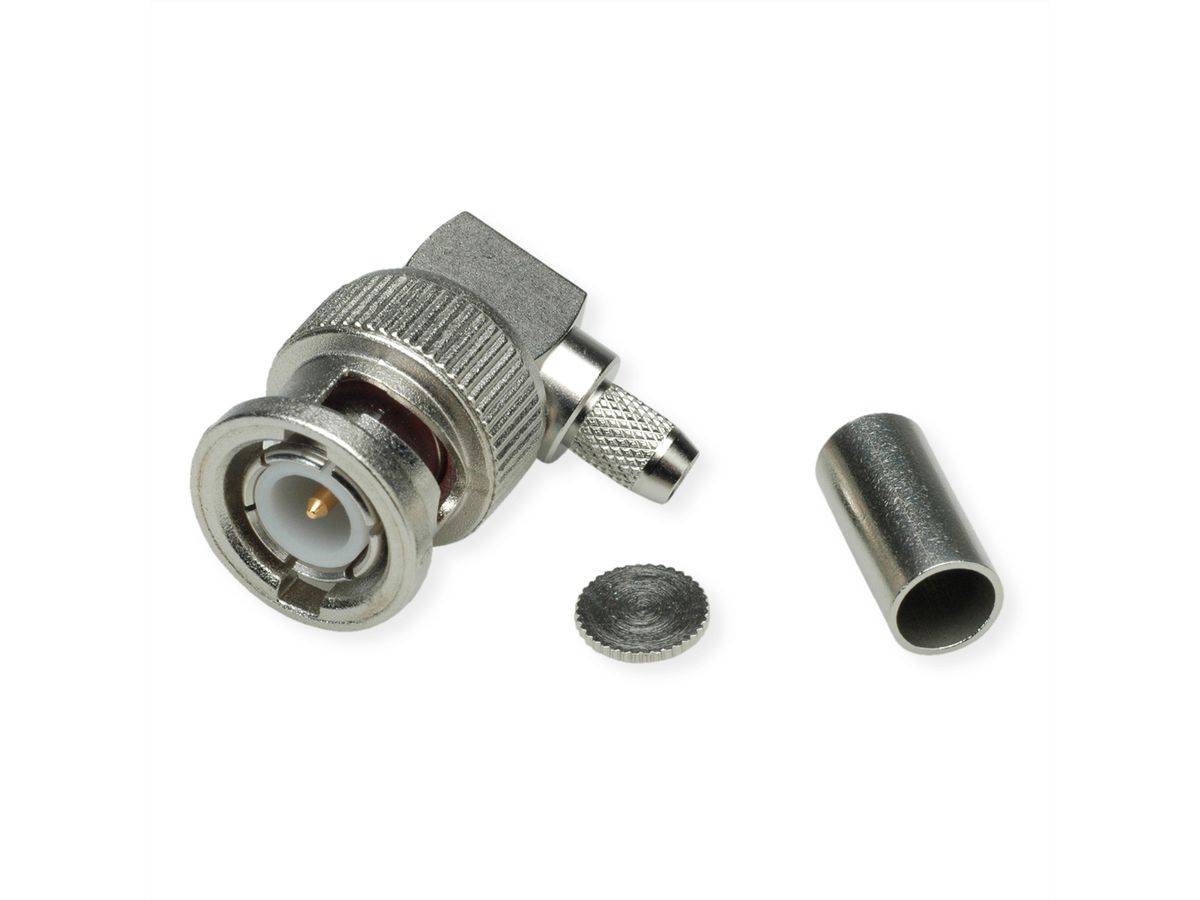

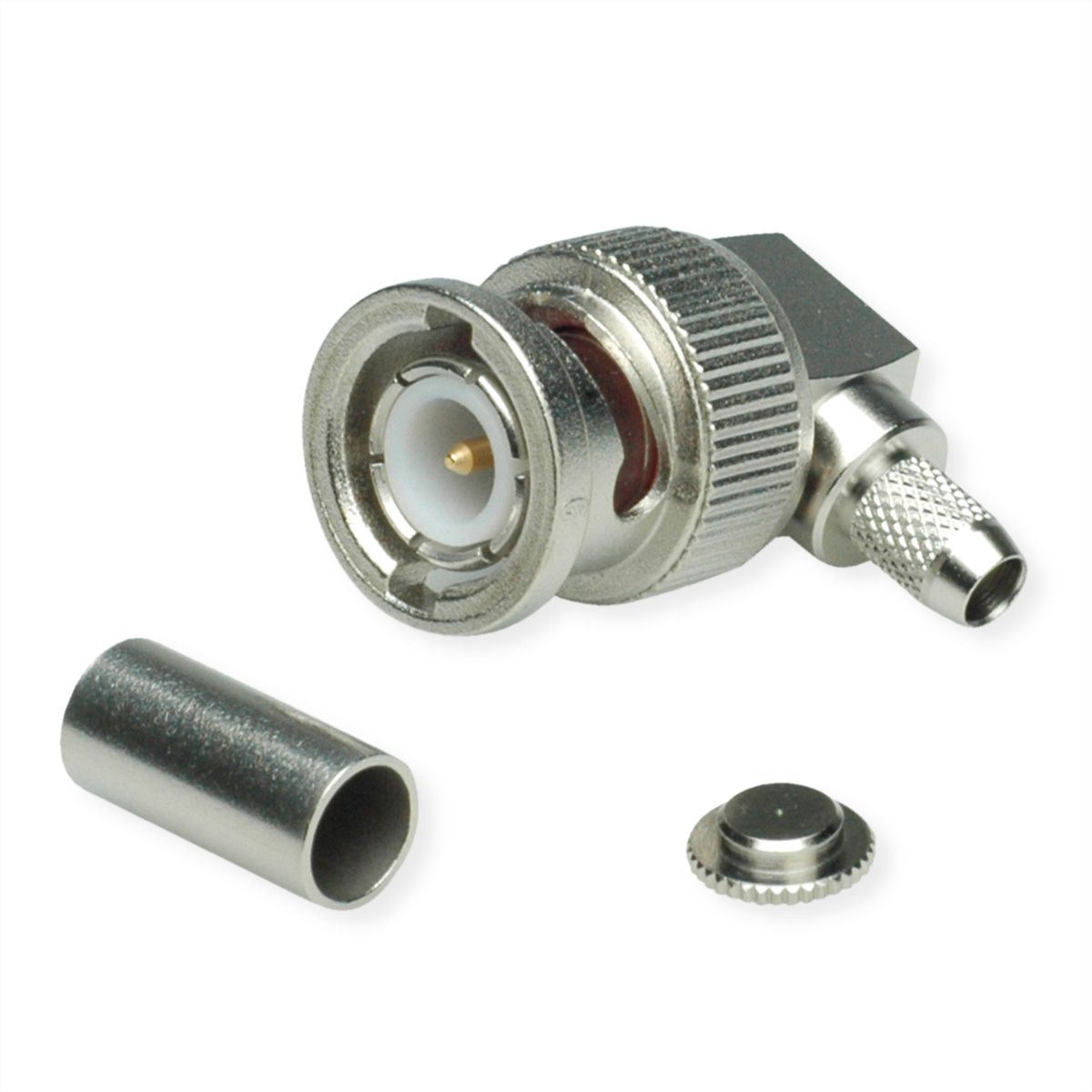

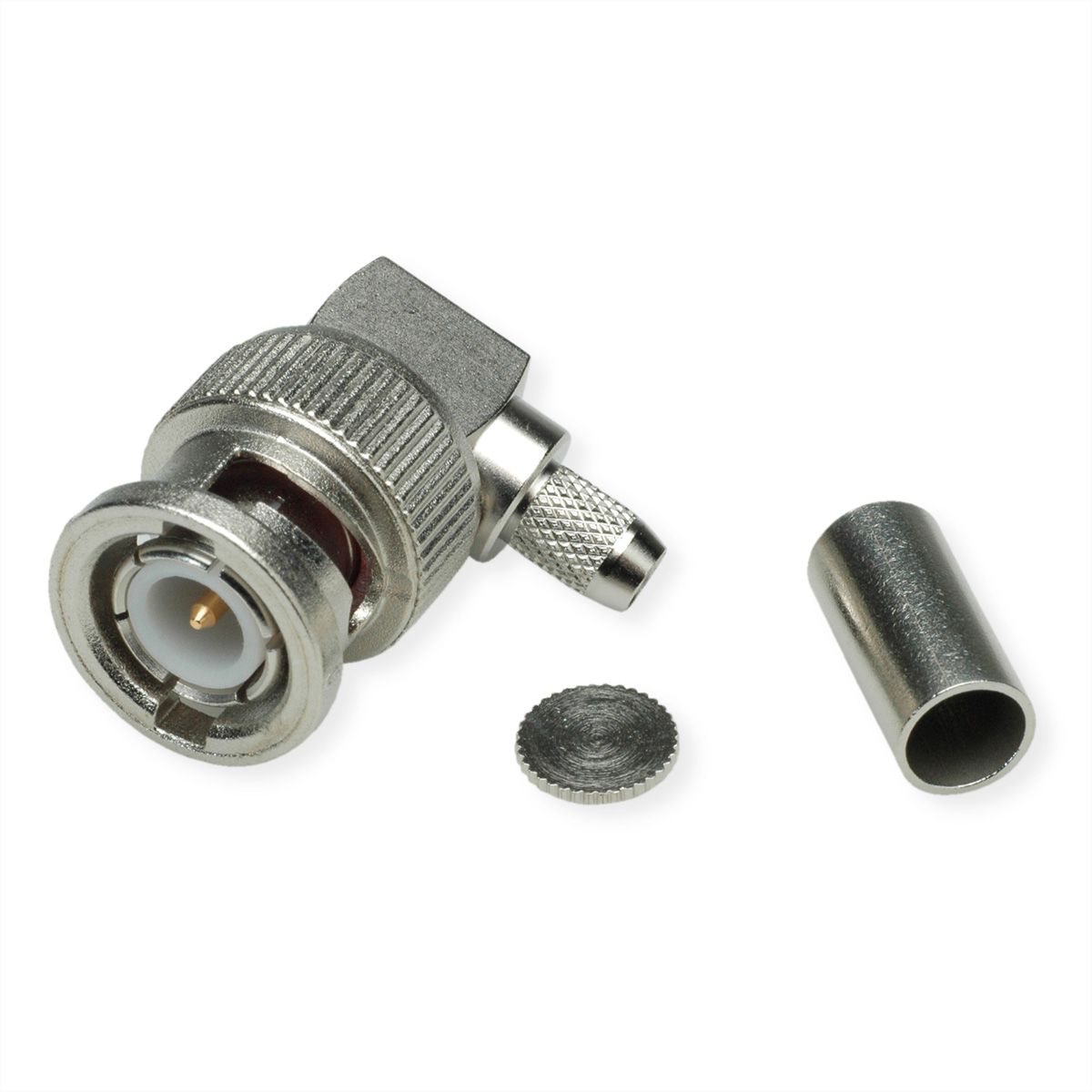

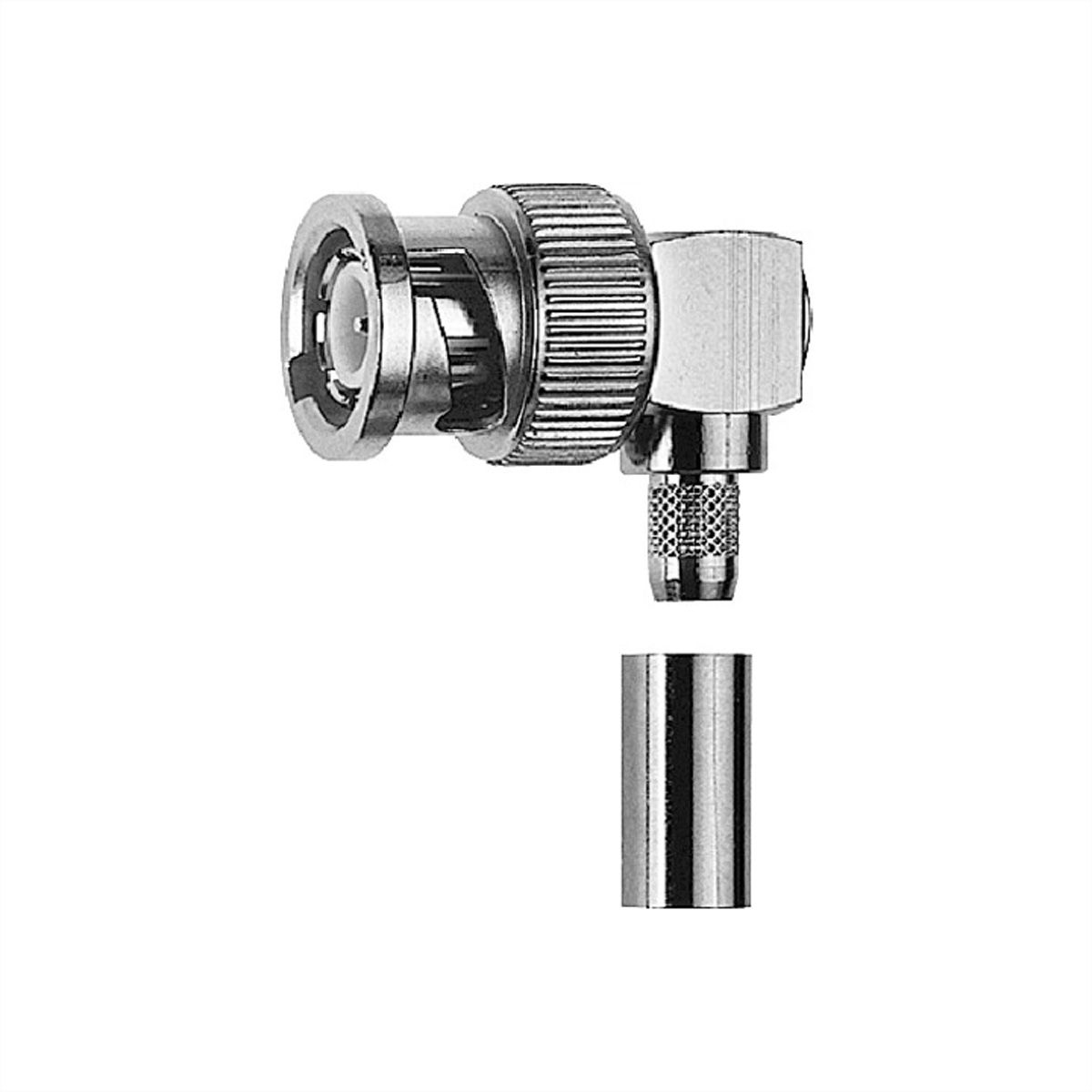

TELEGÄRTNER BNC-Winkelstecker 50 Ohm, für RG-58C/U

Art.-Nr. 21170470 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100023339 EAN 4018359101909 Paketgewicht 0,012 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt.

  • Artikelbezeichnung: BNC Plg 90 sd/cr G1 Z50 (Alte Artikelnummer J01000A1257)
  • Wellenwiderstand: 50 Ohm
  • Kabelgruppe; Kabel: G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195, RG-141A/U
  • Anmerkungen: löt/crimp

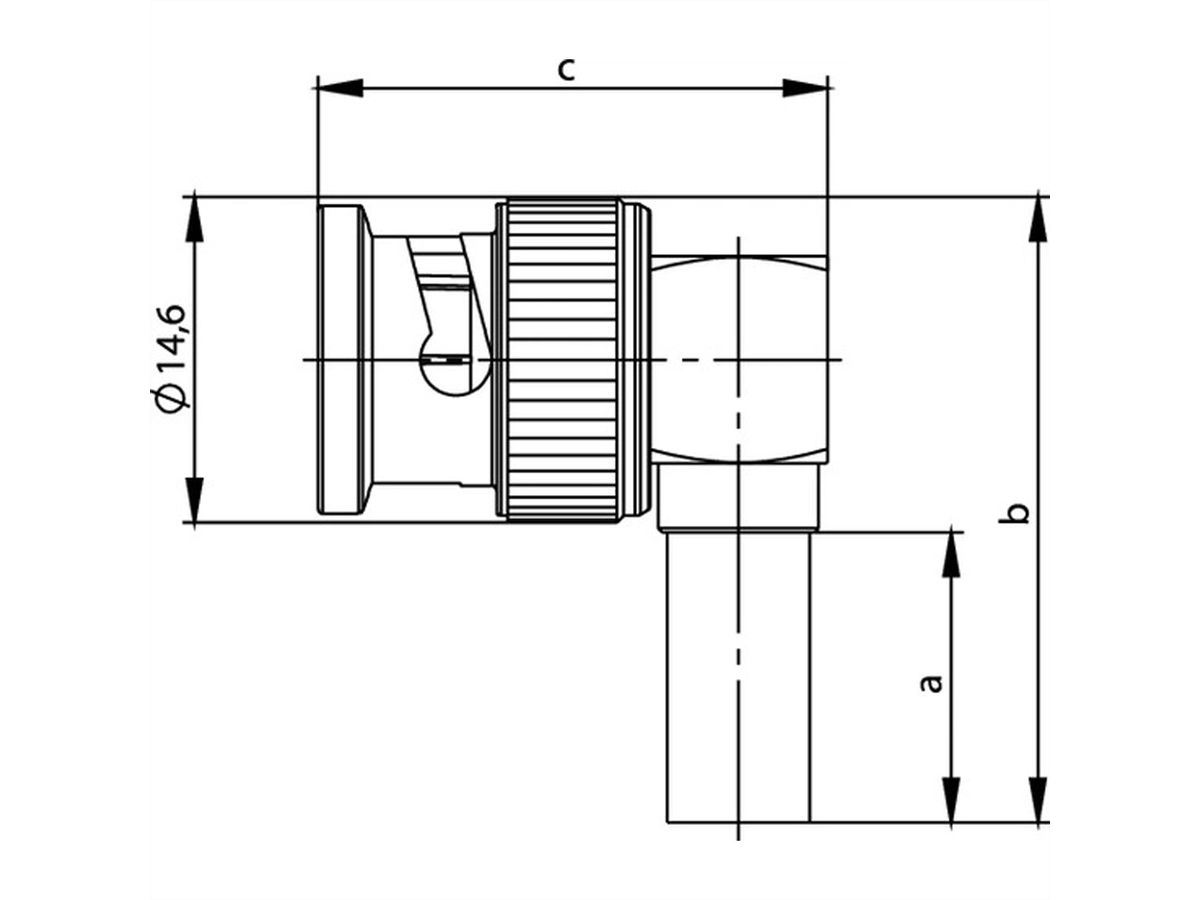

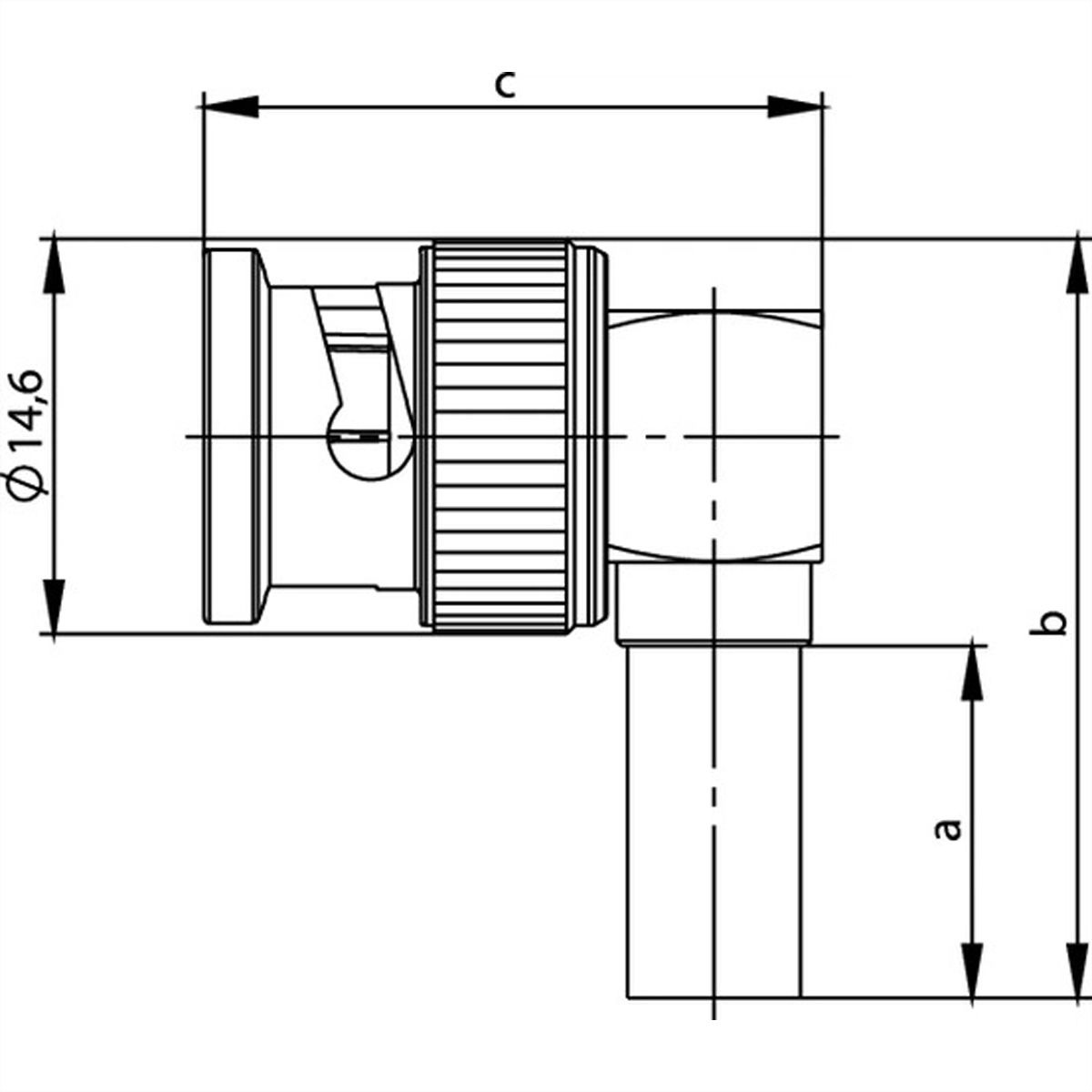

  • Abmessungen: a=13, b=28.2; c=~23
  • Montage: A0505
  • Ohne Kabelgruppe: RG-141A/U

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
BNC-Kabelwinkelstecker Crimp
Farbe
silberfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
BNC-Steckverbinder
Seite 1 Art des Anschlusses
Männlich (Stecker)
Seite 2 Typ des Anschlusses
Löt-/Crimpanschluss
Schutzart (IP Code)
IP54
Steckrichtung
gewinkelt
Wellenwiderstand
50 Ohm
Frequenzbereich (max.)
4 GHz
Betriebstemperatur min.
-40 °C
Betriebstemperatur max.
120 °C
Höhe
12 mm
Breite
6.5 mm
Tiefe
14.2 mm
Gewicht
15 g
Verpackungshöhe
30 mm
Verpackungsbreite
100 mm
Verpackungstiefe
120 mm
Paketgewicht
0.012 kg
