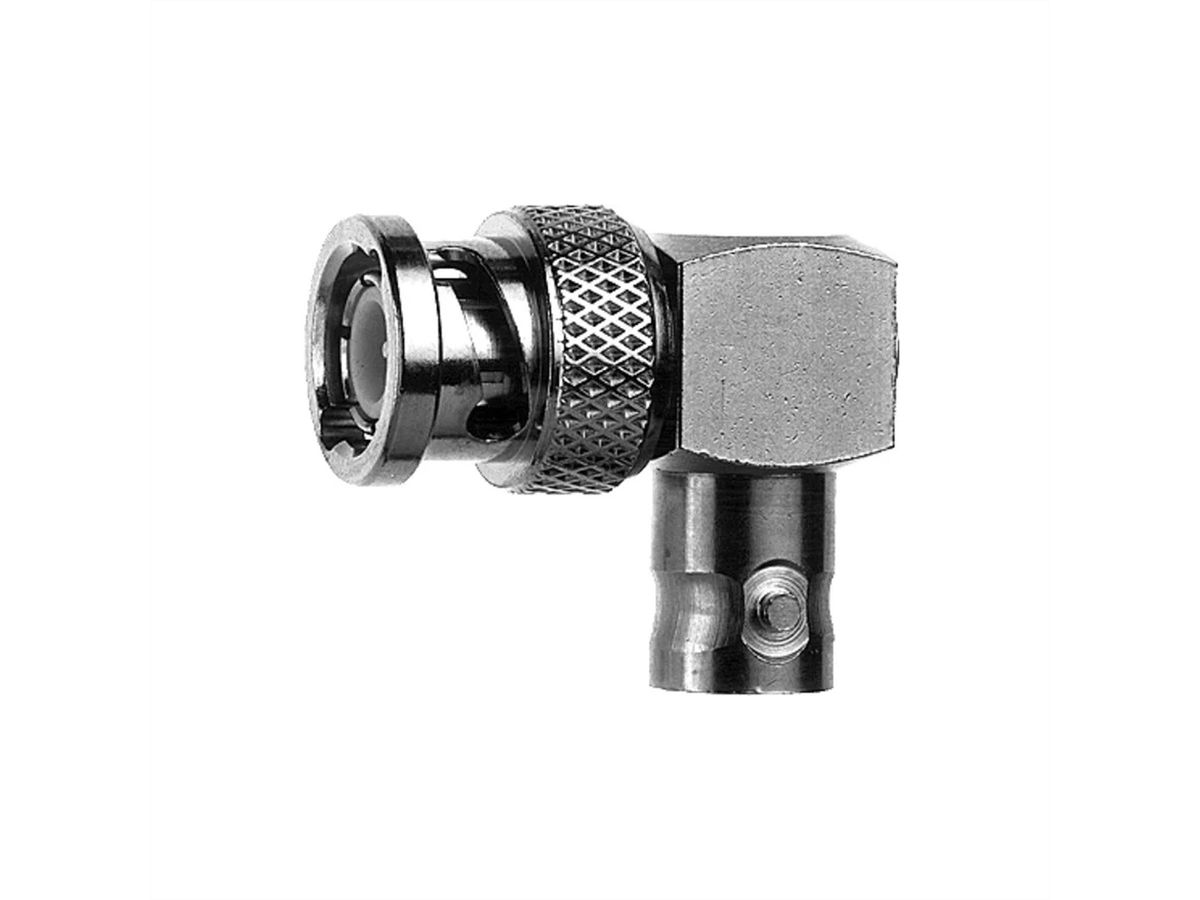

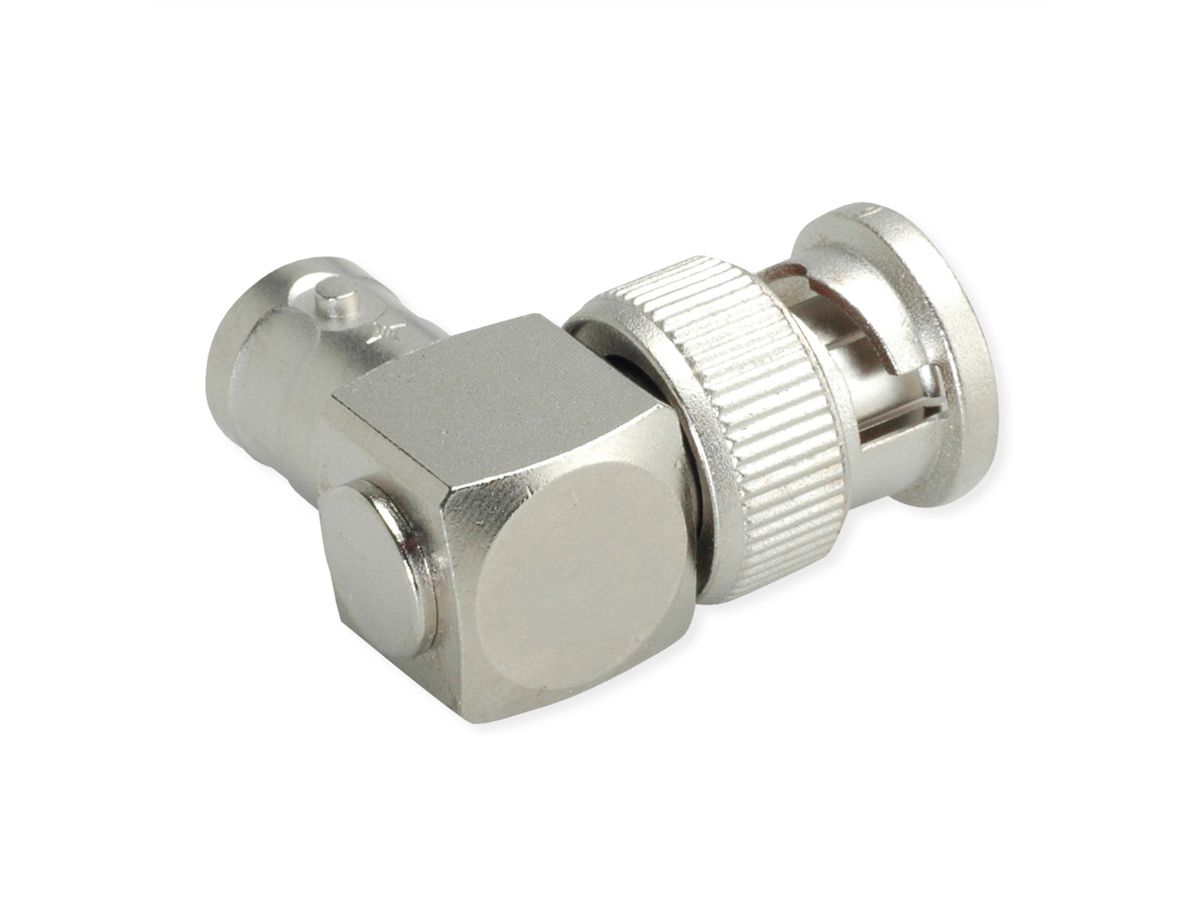

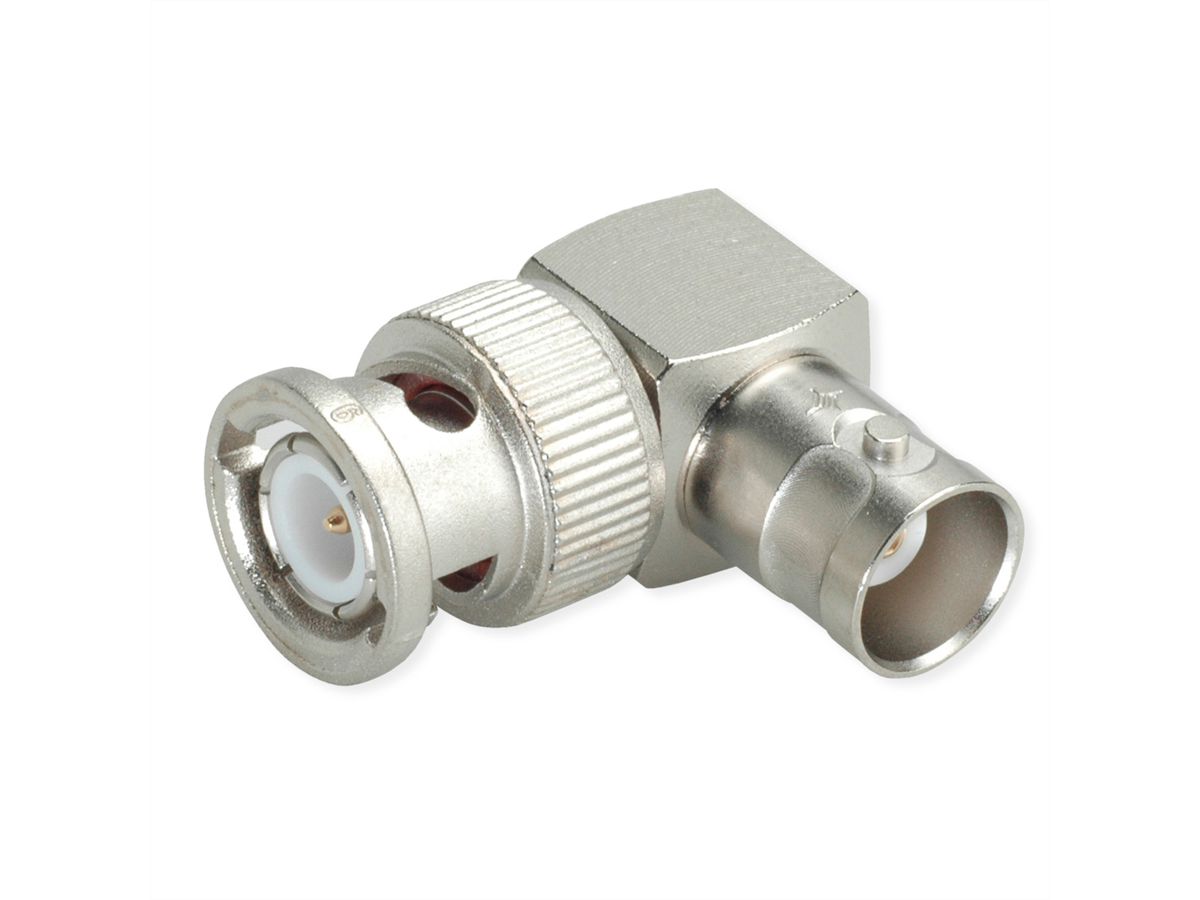

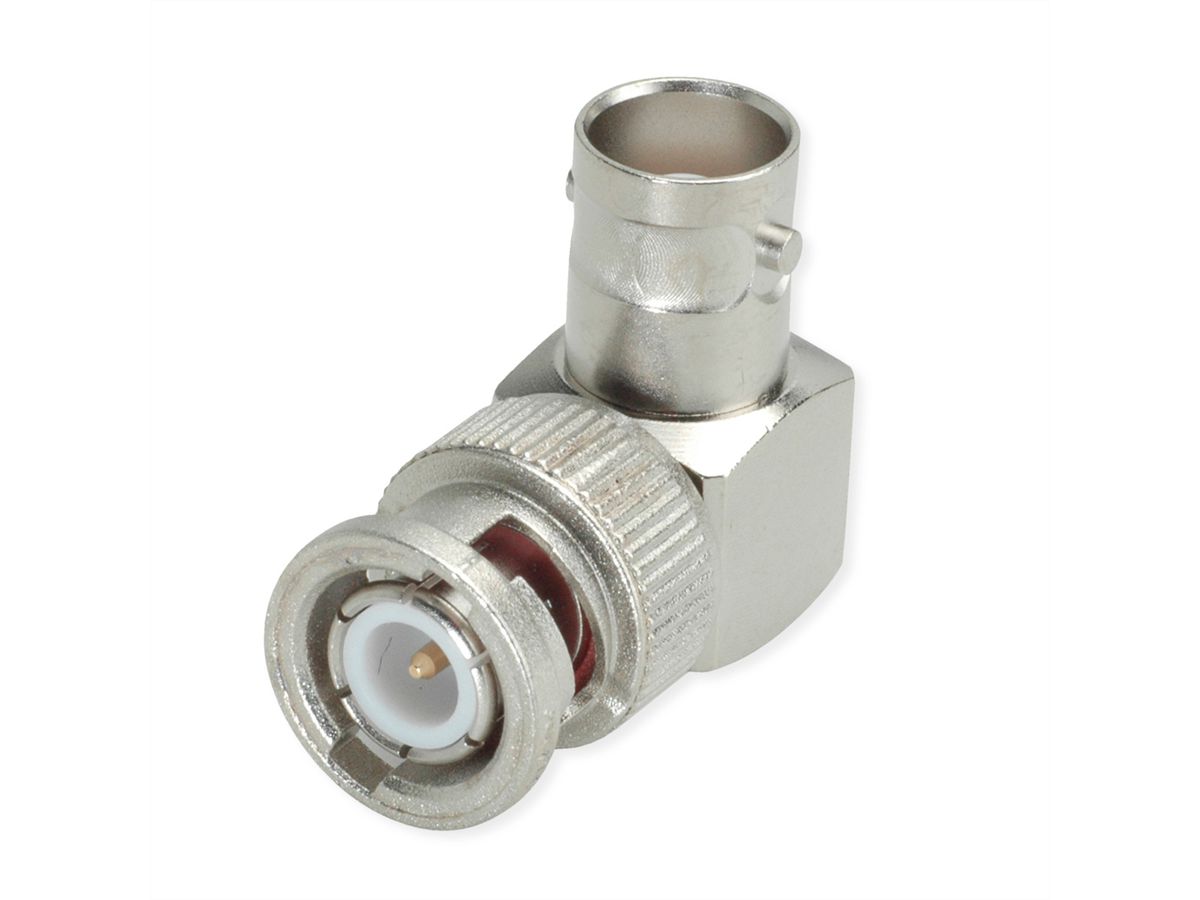

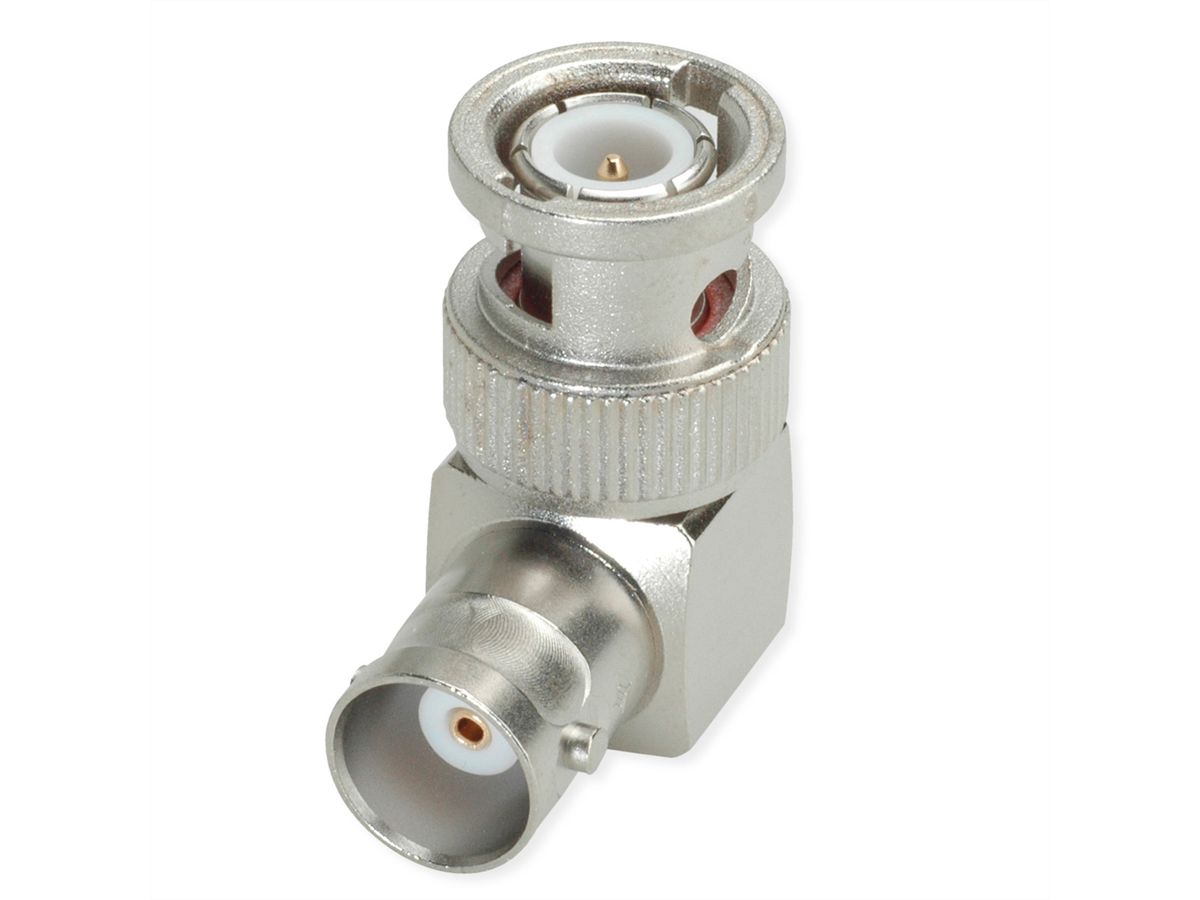

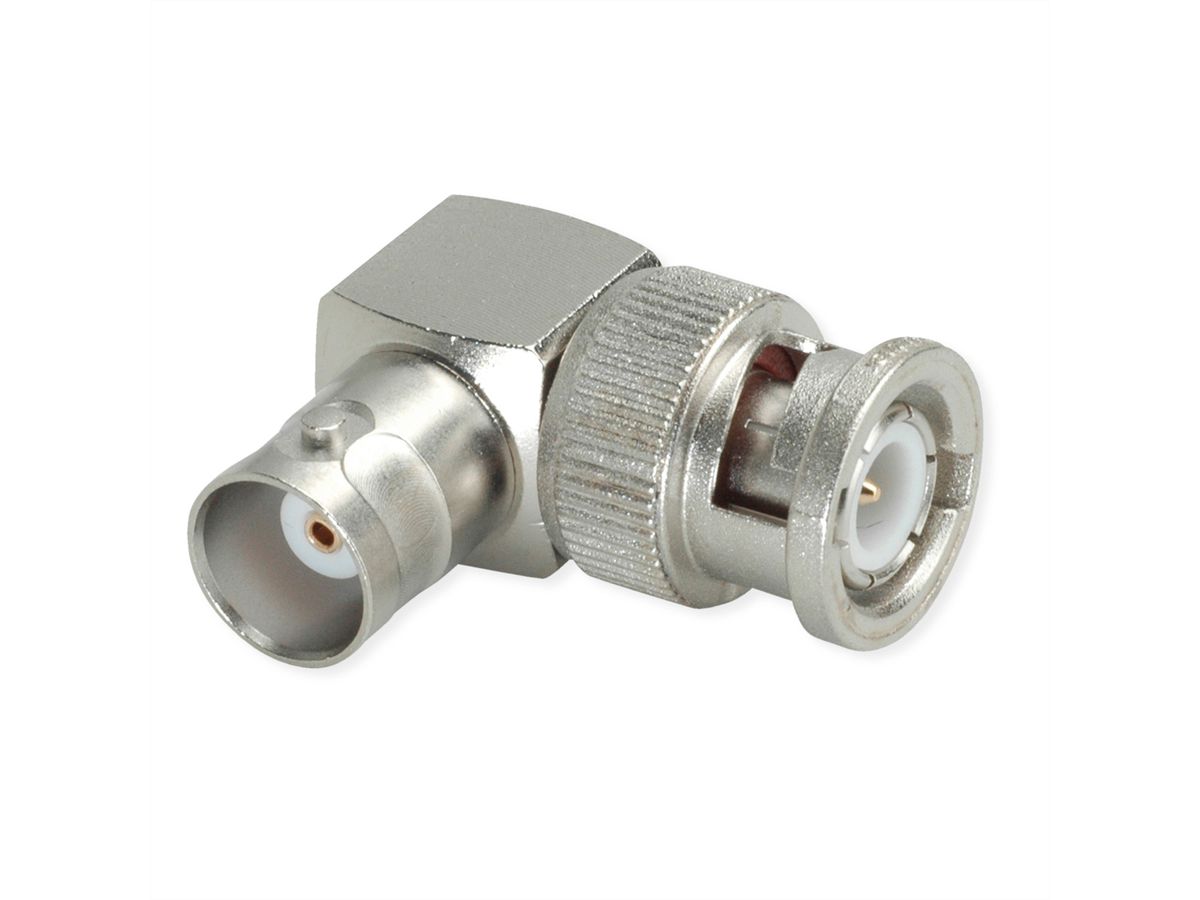

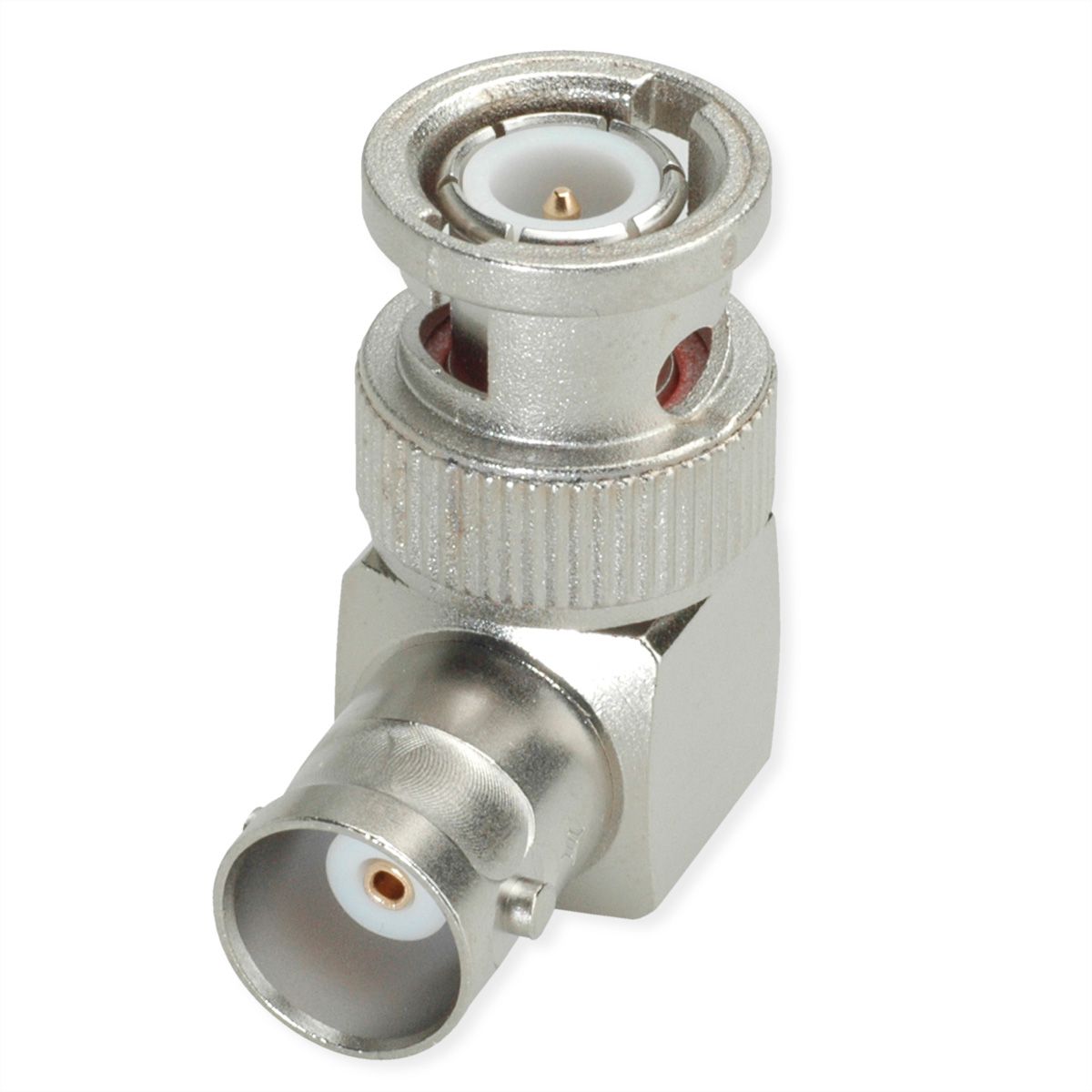

TELEGÄRTNER BNC-Verbinder 50 Ohm gewinkelt Stift / Buchse

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

Art.-Nr.	21170494
Marke / Hersteller	TELEGÄRTNER
Herst.-Art.-Nr.	100023588
EAN	4018359105907
Paketgewicht	0,096 kg

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

Artikelbezeichnung: BNC Adapt 90 m-f Z50 (Alte Artikelnummer J01004A0617)
Wellenwiderstand: 50 Ω
Ausführung: m-f
MIL-Std.: UG-306/U

Elektrische Eigenschaften:

Durchgangswiderstand Innenleiter ≤ 20 mΩ
Durchgangswiderstand Außenleiter ≤ 5 mΩ
Isolationswiderstand ≥ 5 GΩ
Spannungsfestigkeit 1.5 kVeff/50 Hz
Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
Betriebsspannung ≤ 500 Veff/50 Hz
Frequenzbereich bis 4 GHz

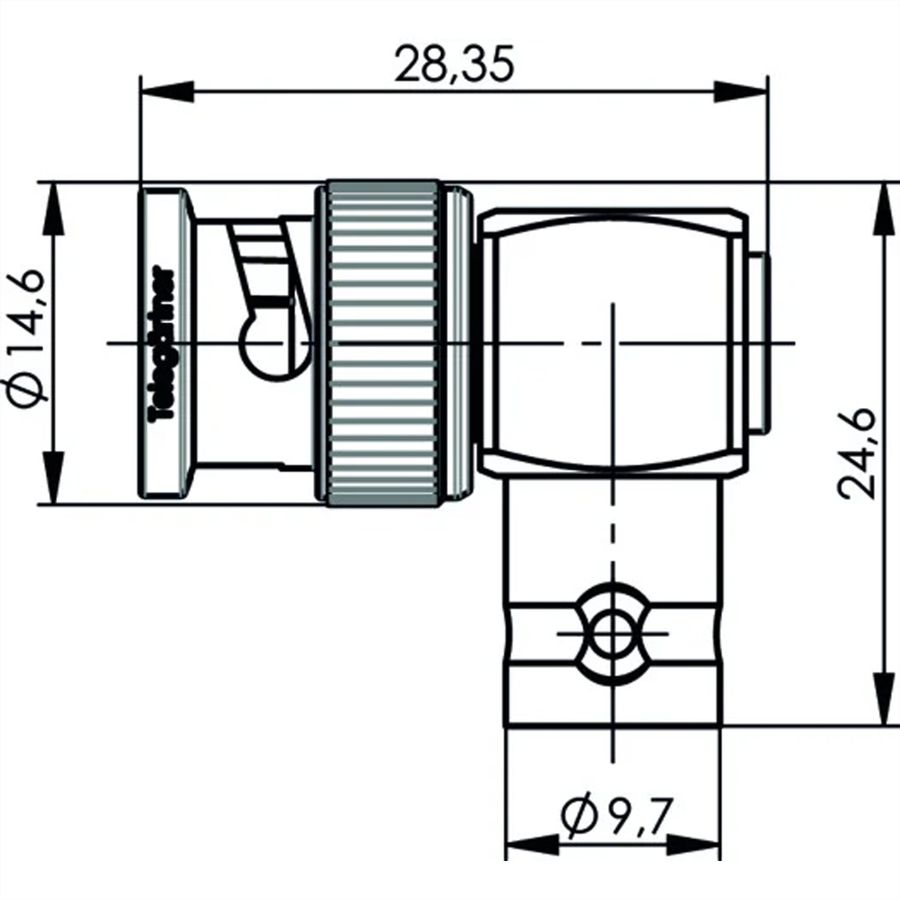

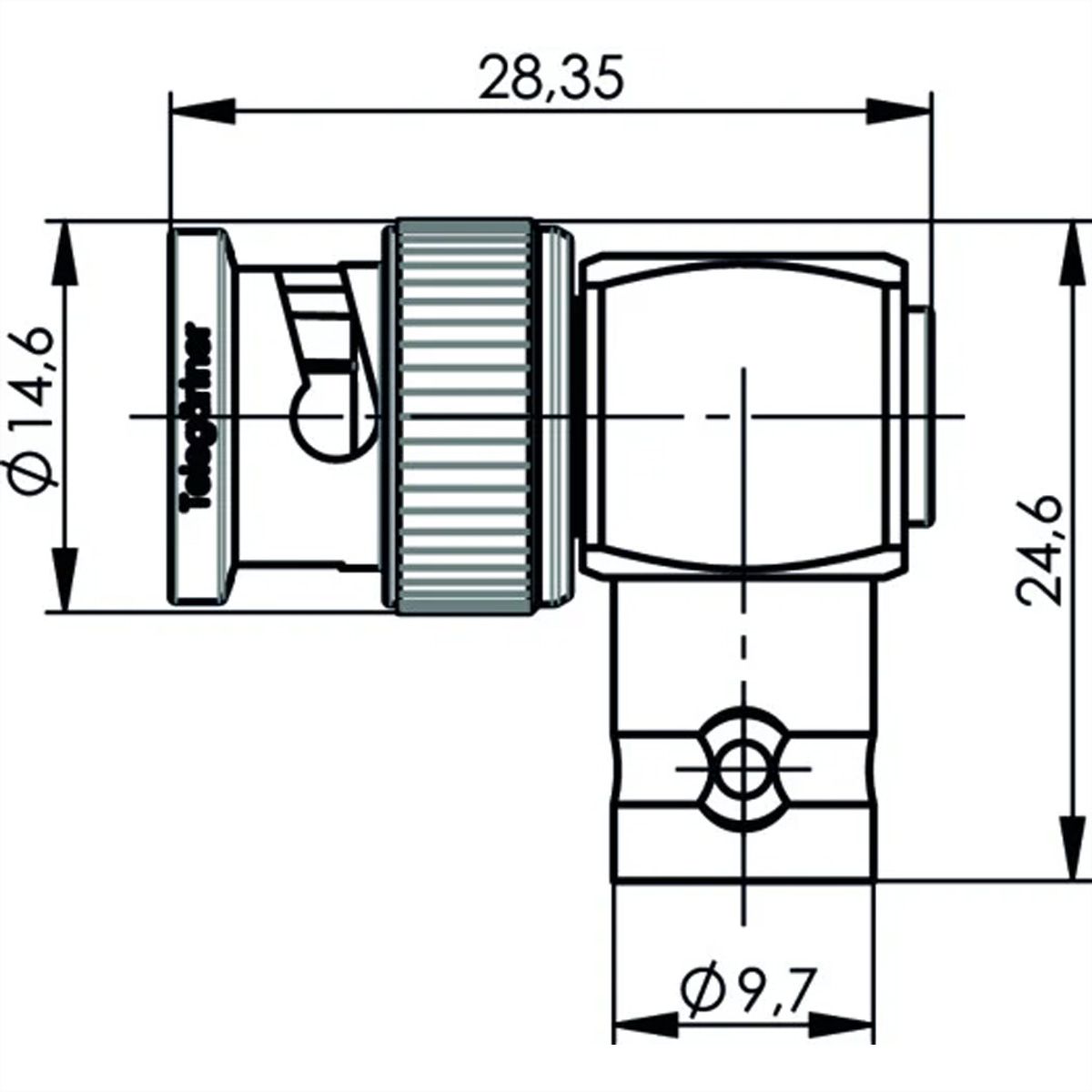

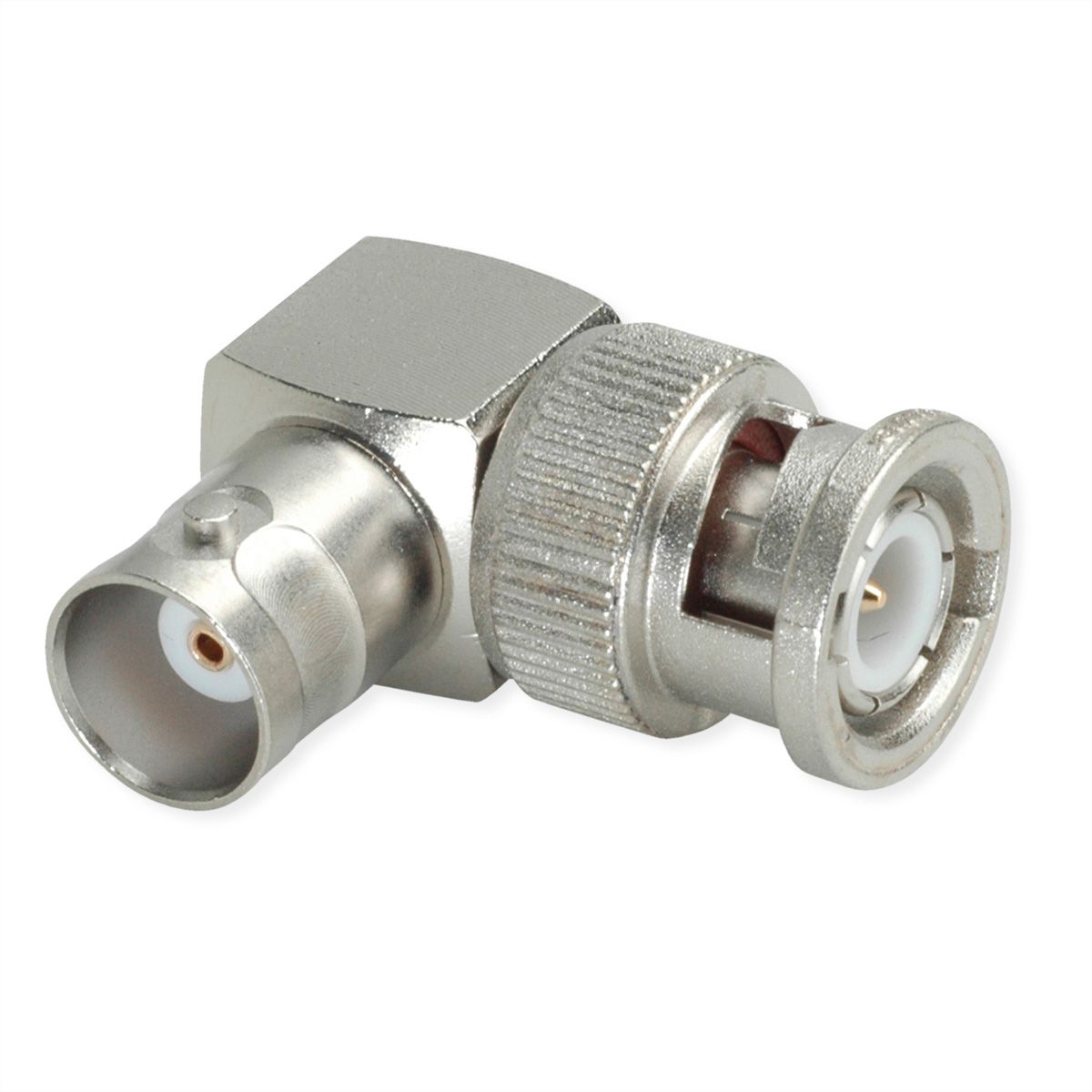

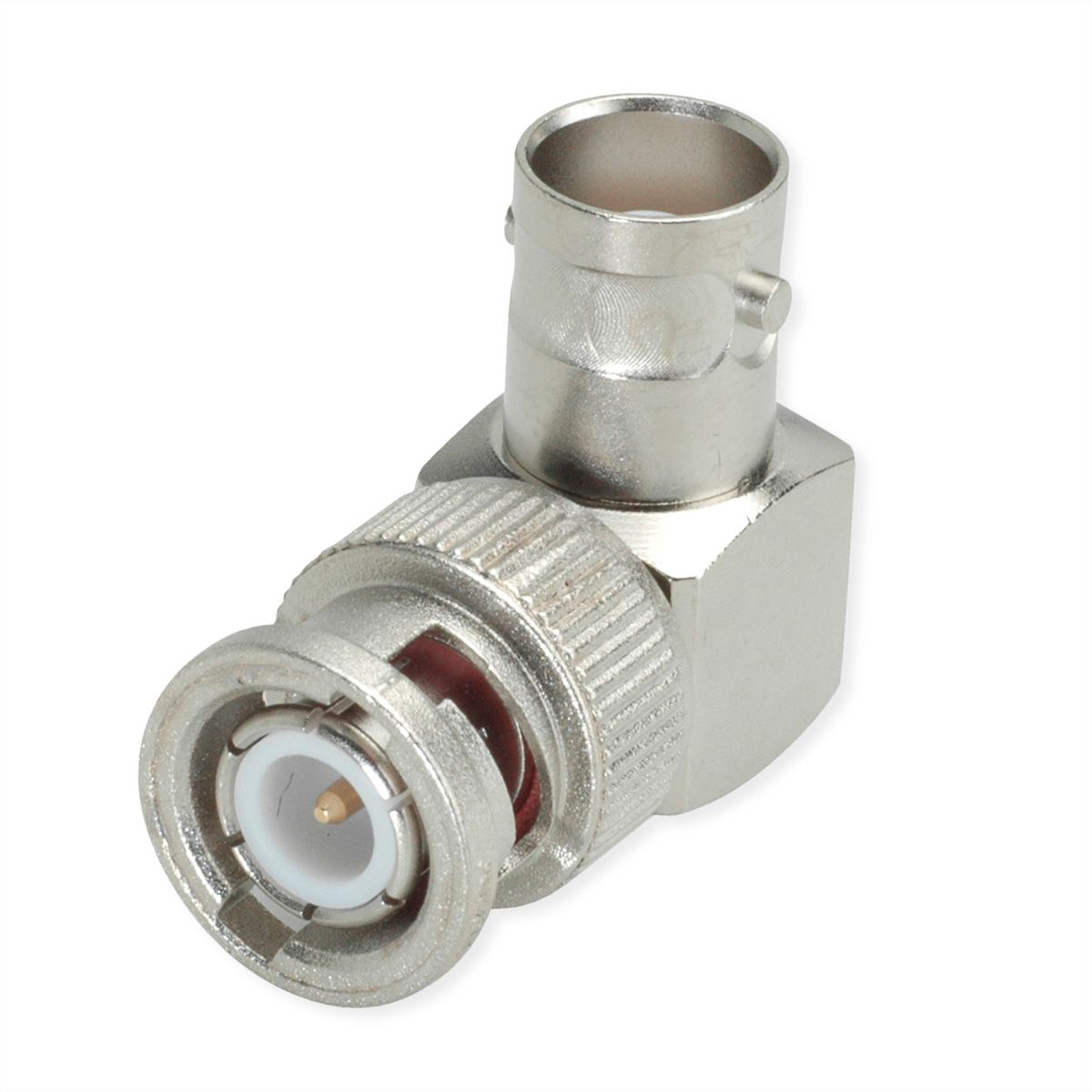

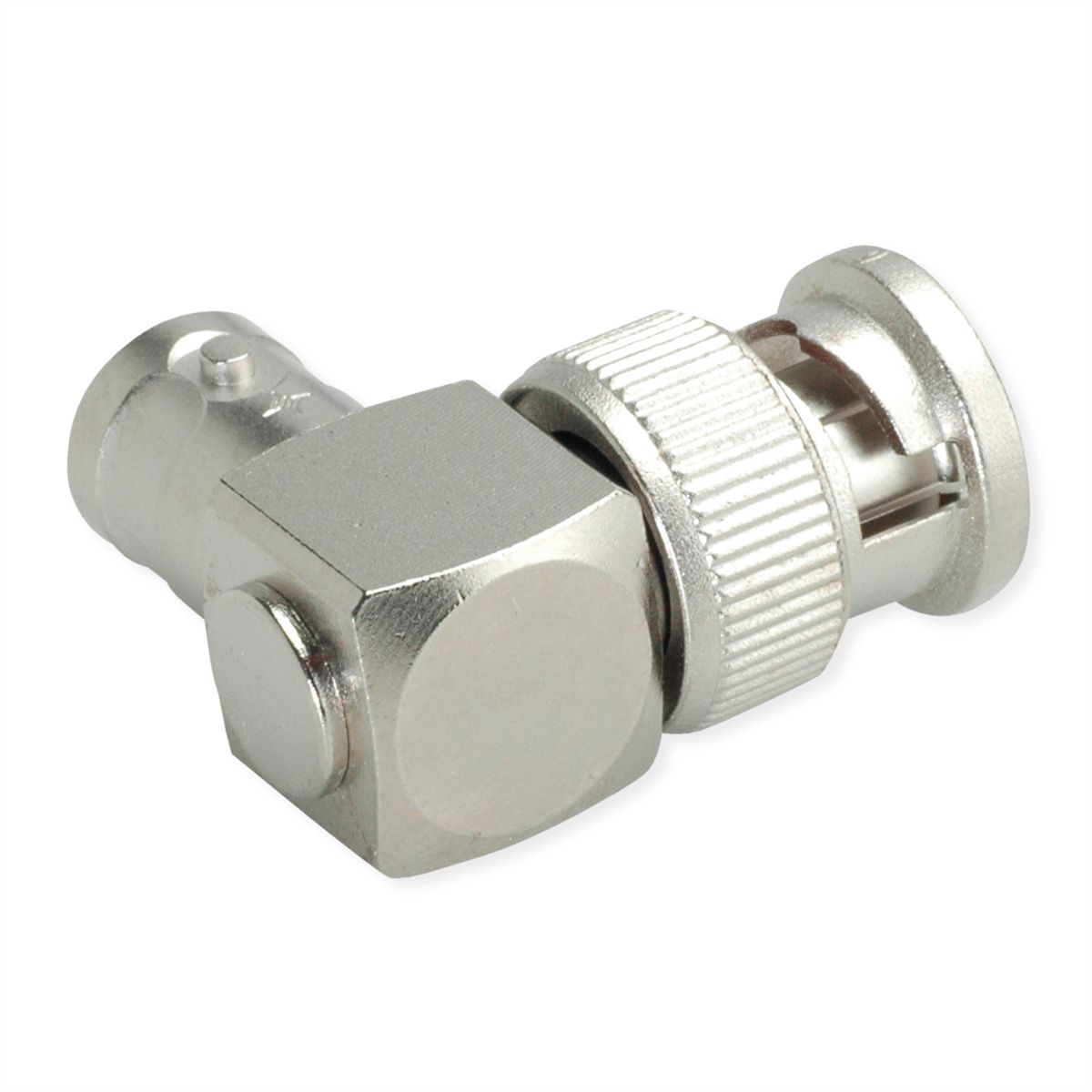

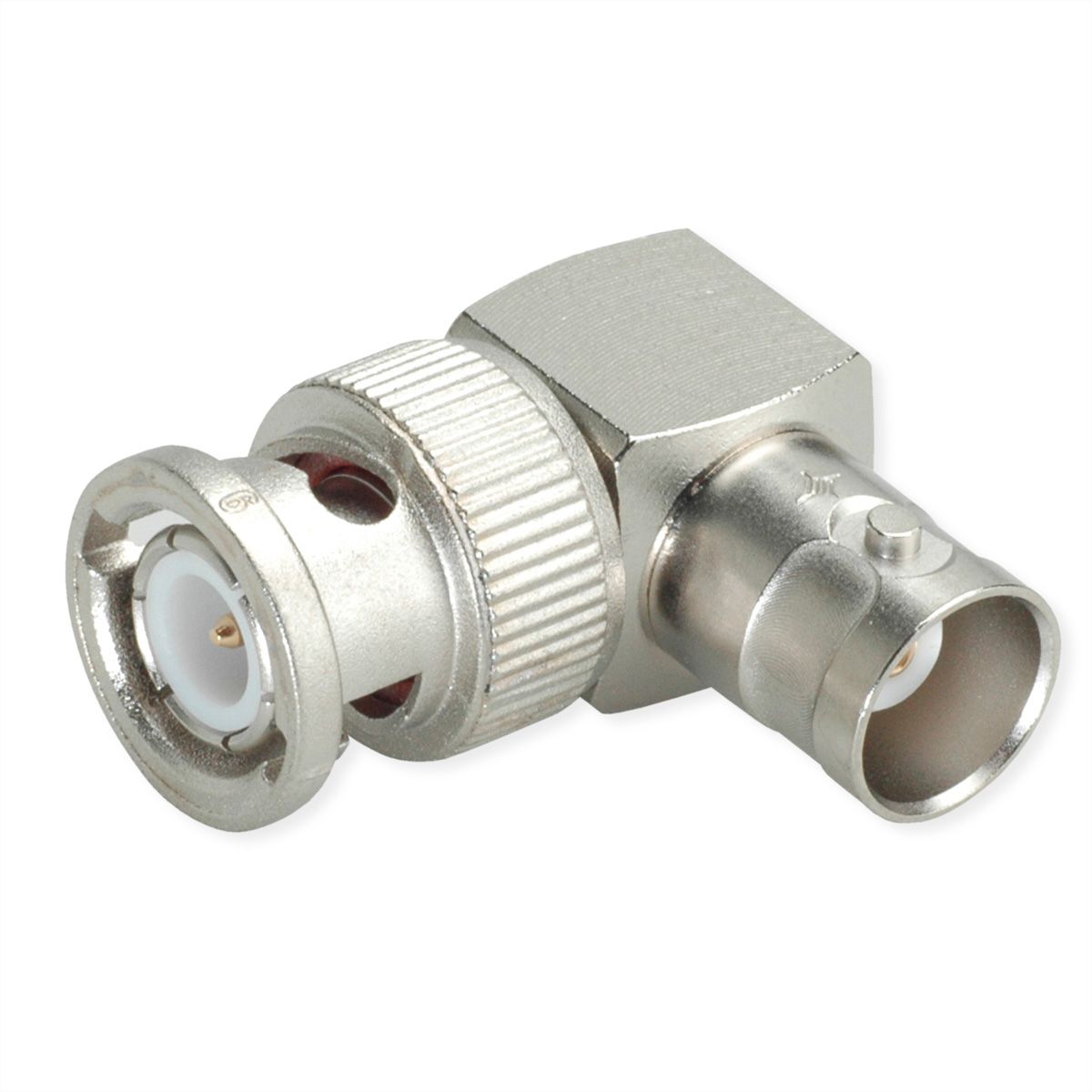

Hinweis: Abbildung ähnlich

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Koaxialstecker
Produkttyp	BNC-Winkelverbindungsstück
Farbe	silberfarben
Anzahl Ports	1
Seite 1 Typ des Anschlusses	BNC-Steckverbinder
Seite 1 Art des Anschlusses	Männlich (Stecker)
Seite 2 Typ des Anschlusses	BNC-Steckverbinder
Seite 2 Art des Anschlusses	Weiblich (Buchse)
Schutzart (IP Code)	IP54
Steckrichtung	gewinkelt
Verpackungshöhe	30 mm
Verpackungsbreite	80 mm
Verpackungstiefe	120 mm
Paketgewicht	0.096 kg
