Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Artikelbezeichnung: BNC T-Adapt f-m-f Z75 (Alte Artikelnummer J01005A1238)
• Wellenwiderstand: 75 Ω
• Ausführung: f-m-f

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

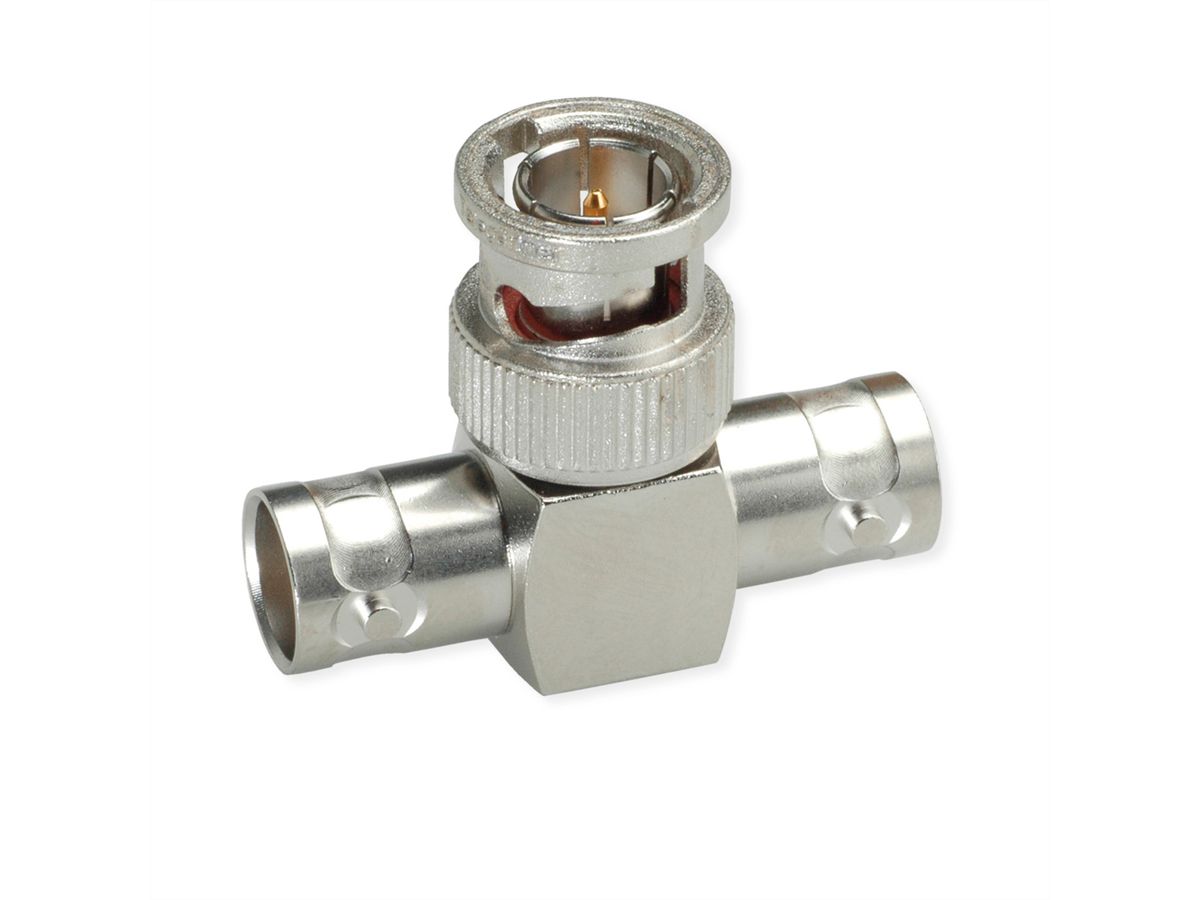

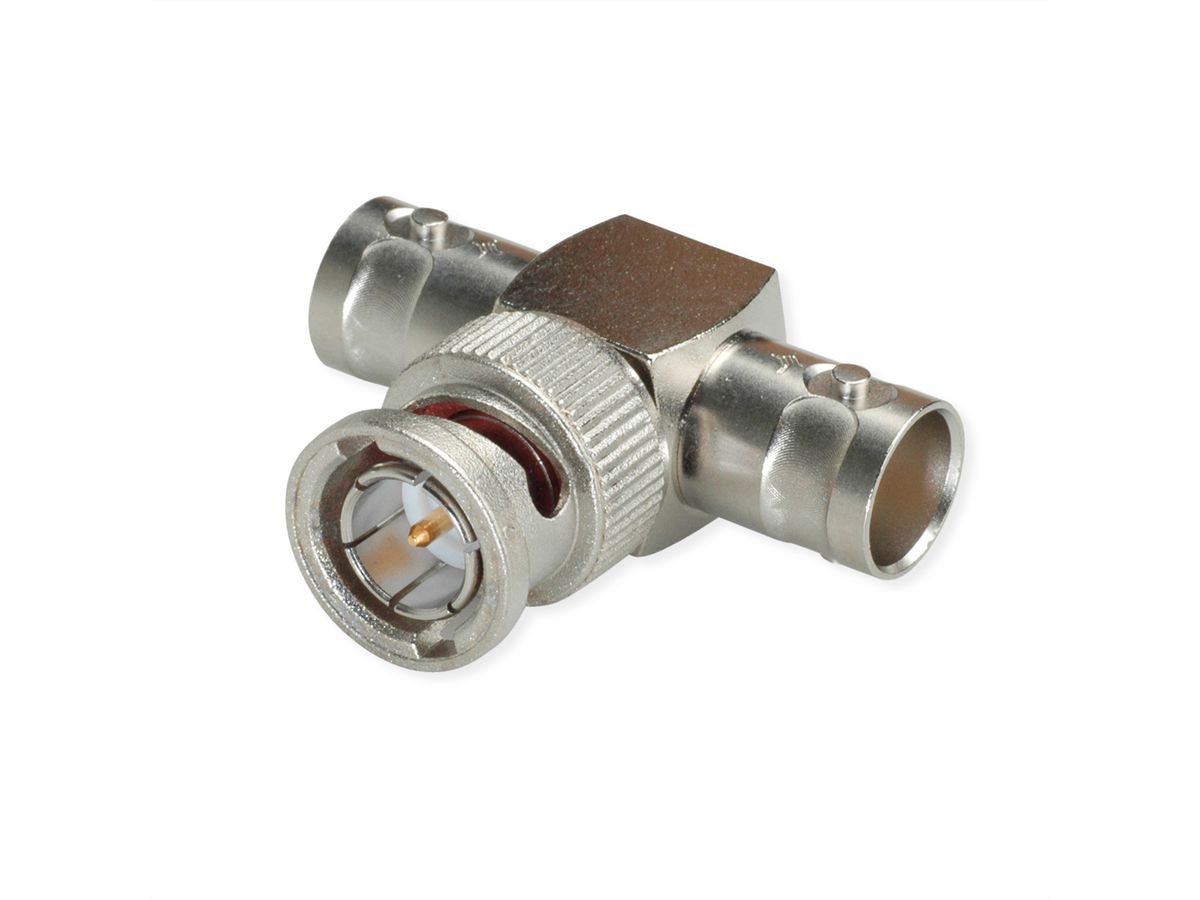

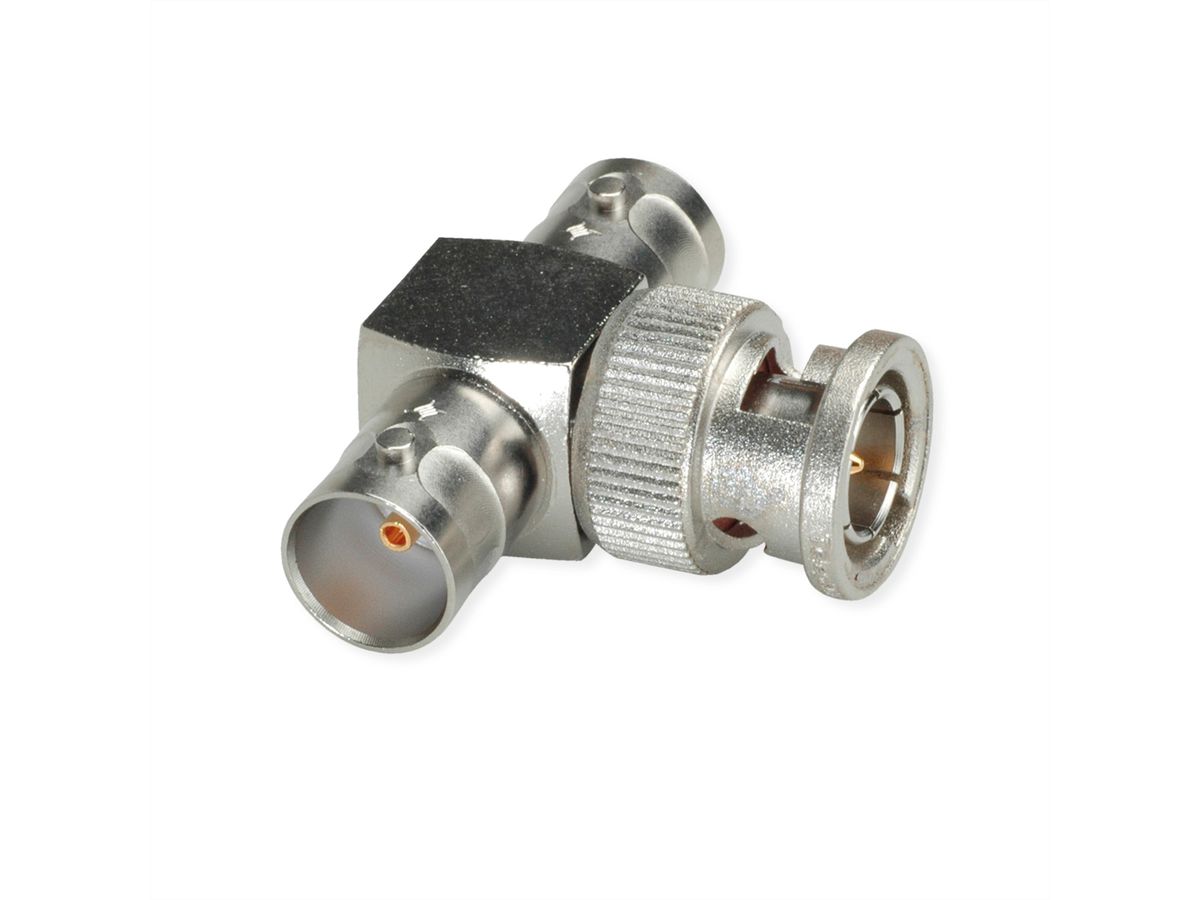

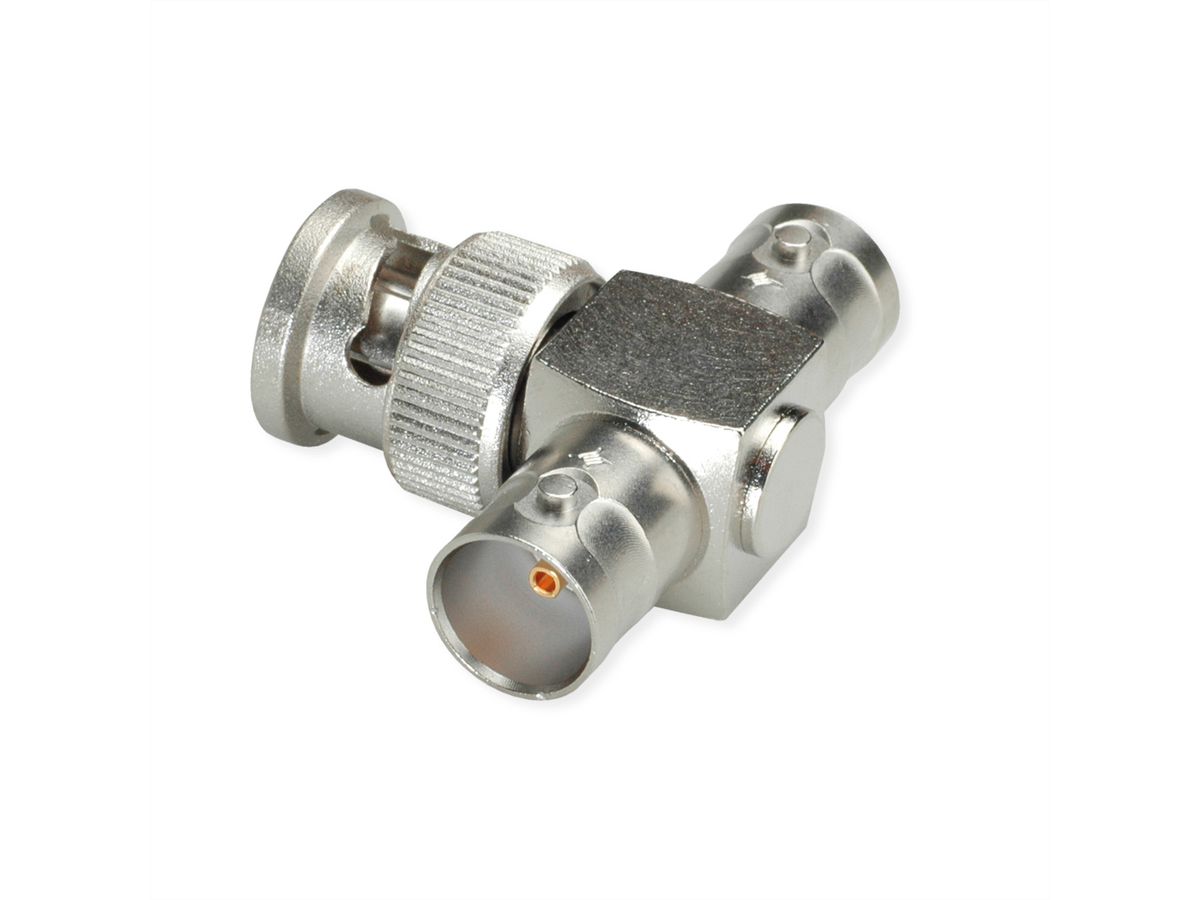

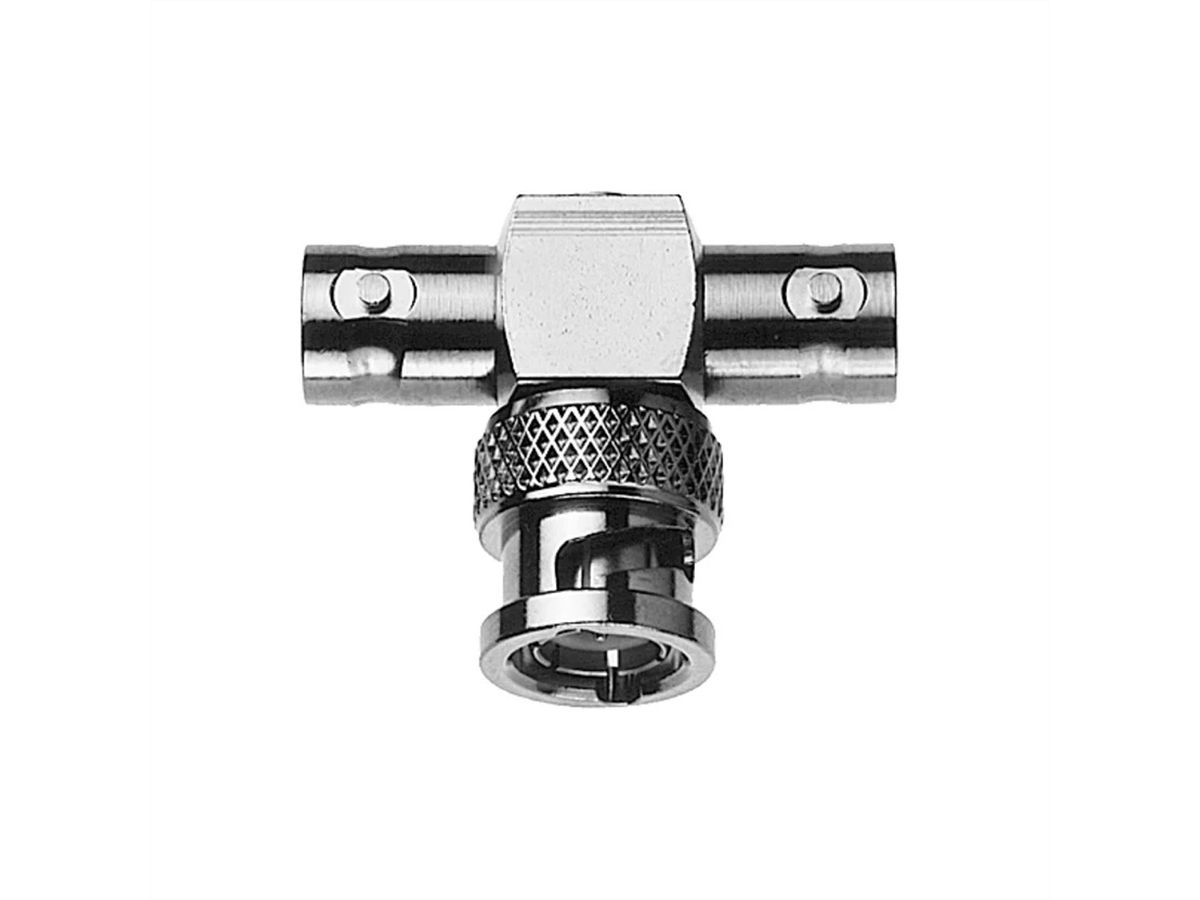

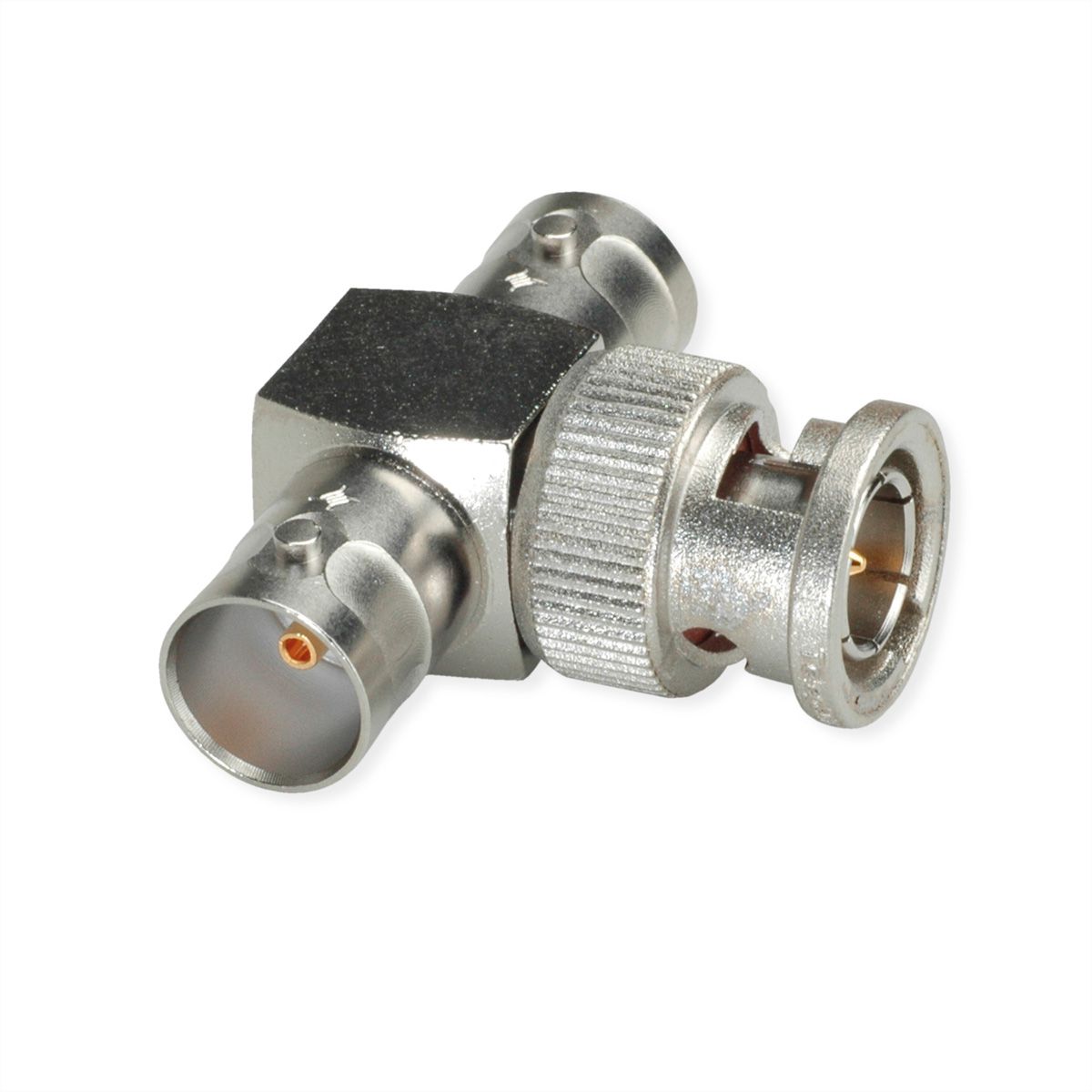

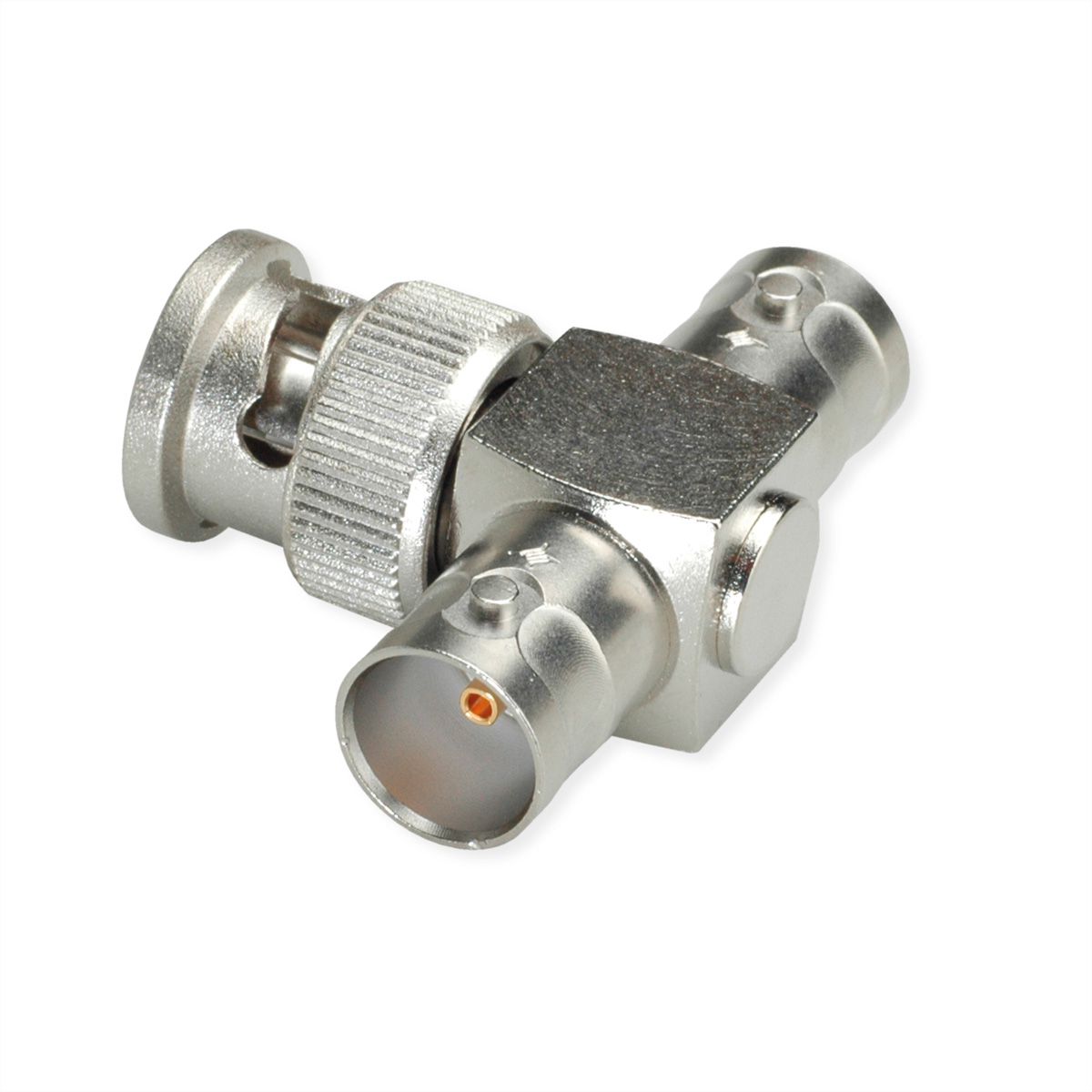

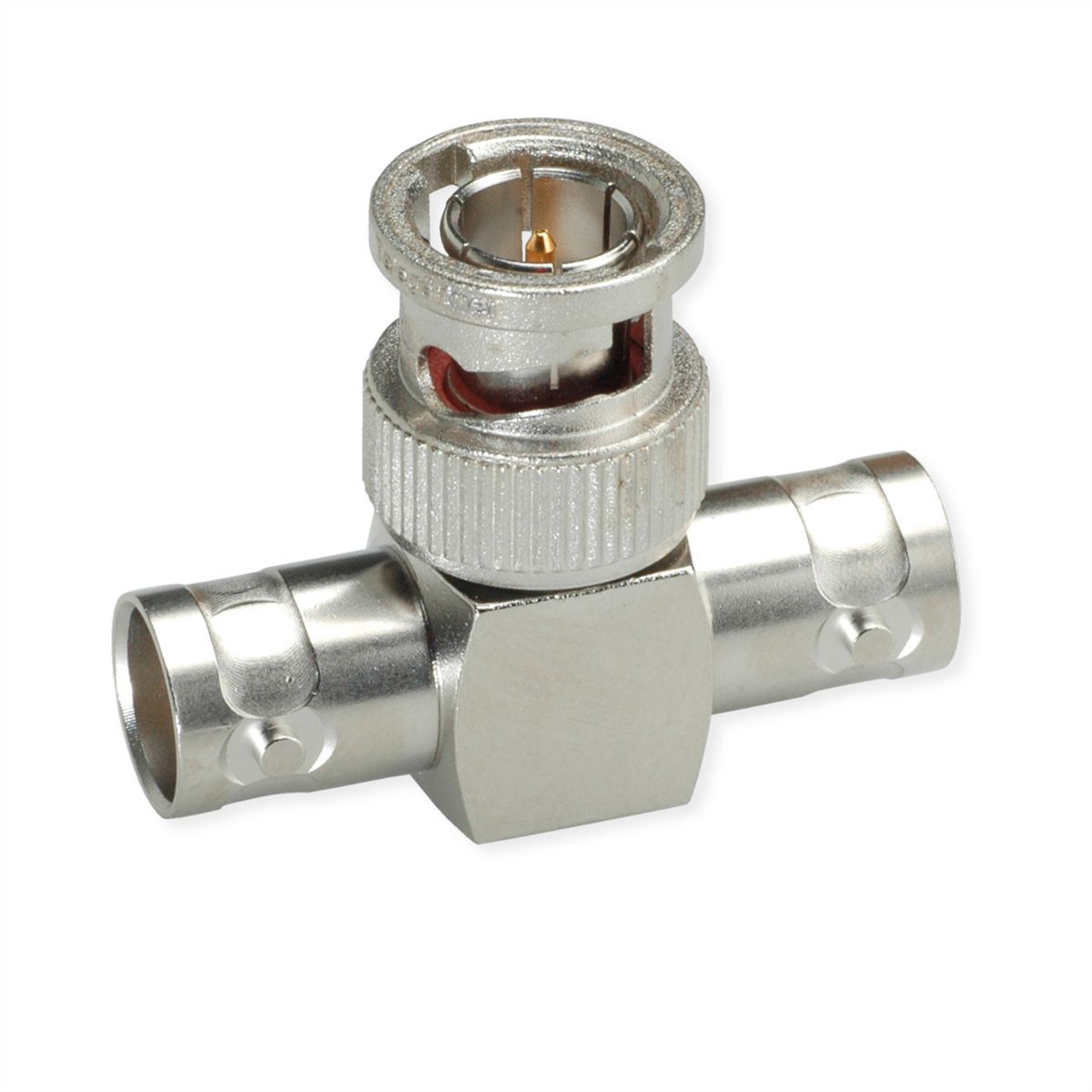

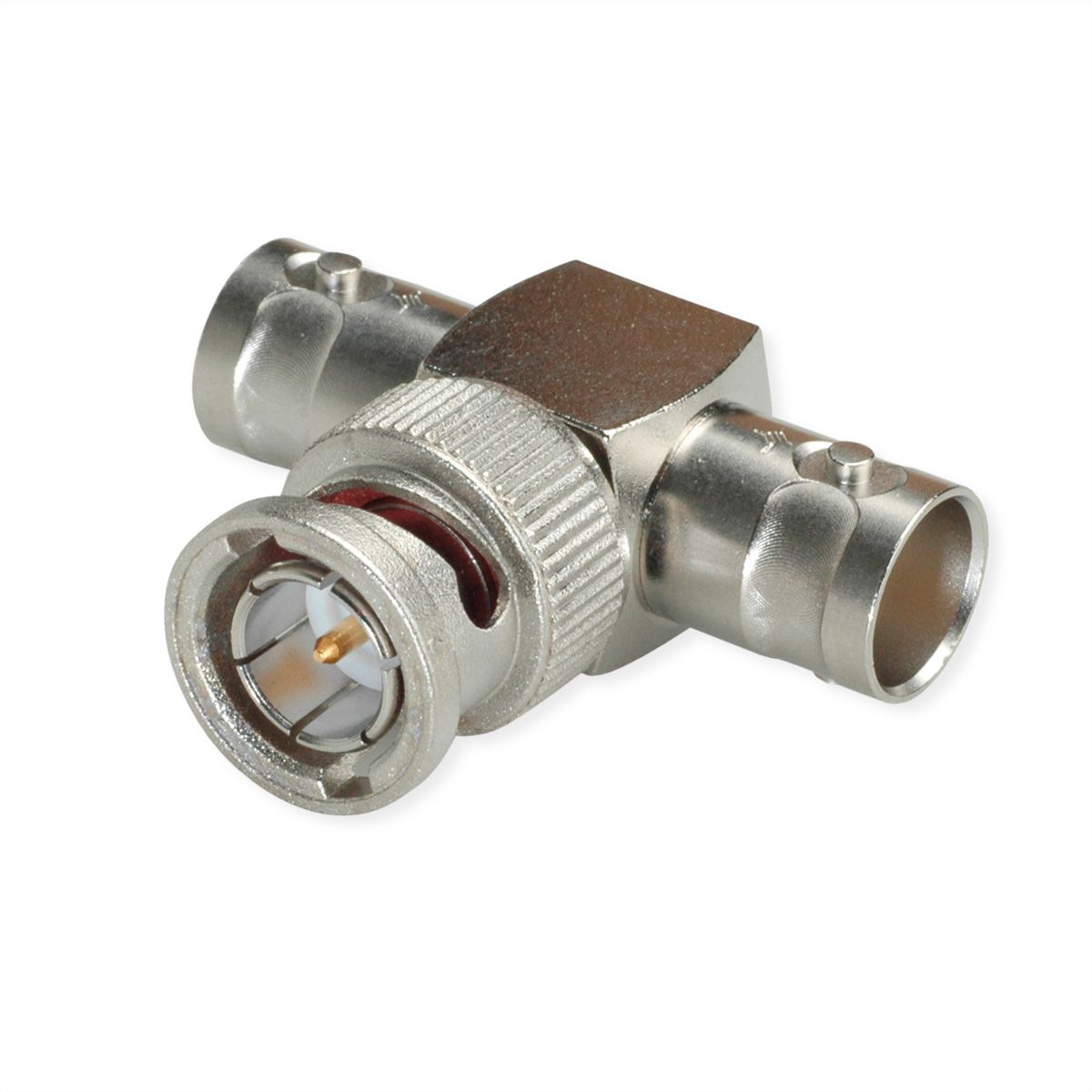

Hinweis: Abbildung ähnlich

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Koaxialstecker
Produkttyp	BNC-T-Stück
Farbe	silberfarben
Anzahl Ports	2
Seite 1 Typ des Anschlusses	BNC-Steckverbinder
Seite 1 Art des Anschlusses	Weiblich (Buchse)
Seite 2 Typ des Anschlusses	BNC-Steckverbinder
Seite 2 Art des Anschlusses	Männlich (Stecker)
Schutzart (IP Code)	IP54
Steckrichtung	senkrecht
Betriebstemperatur min.	-40 °C
Betriebstemperatur max.	155 °C
Verpackungshöhe	20 mm
Verpackungsbreite	90 mm
Verpackungstiefe	120 mm
Paketgewicht	0.11 kg

Downloads

Hersteller-Datenblatt - English (68,4 KB)

Download
