Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

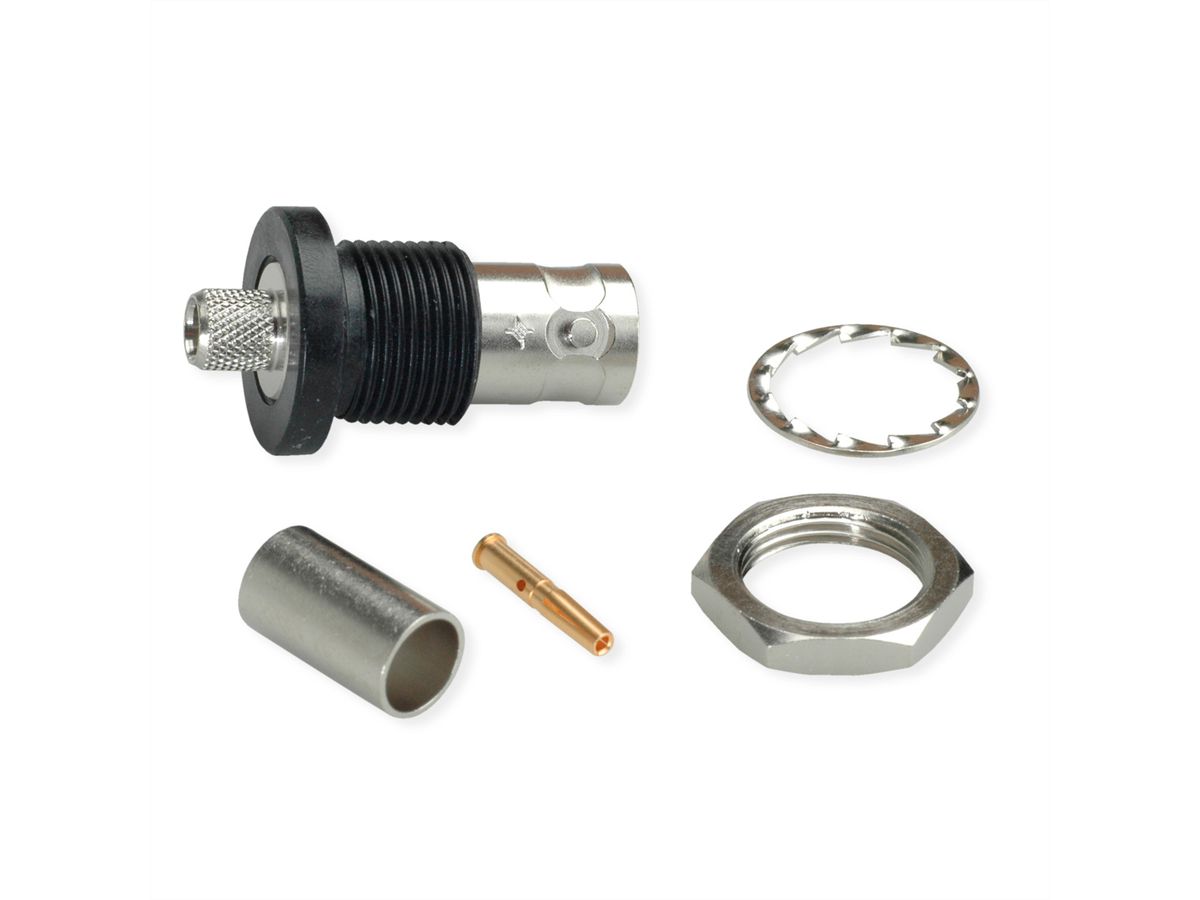

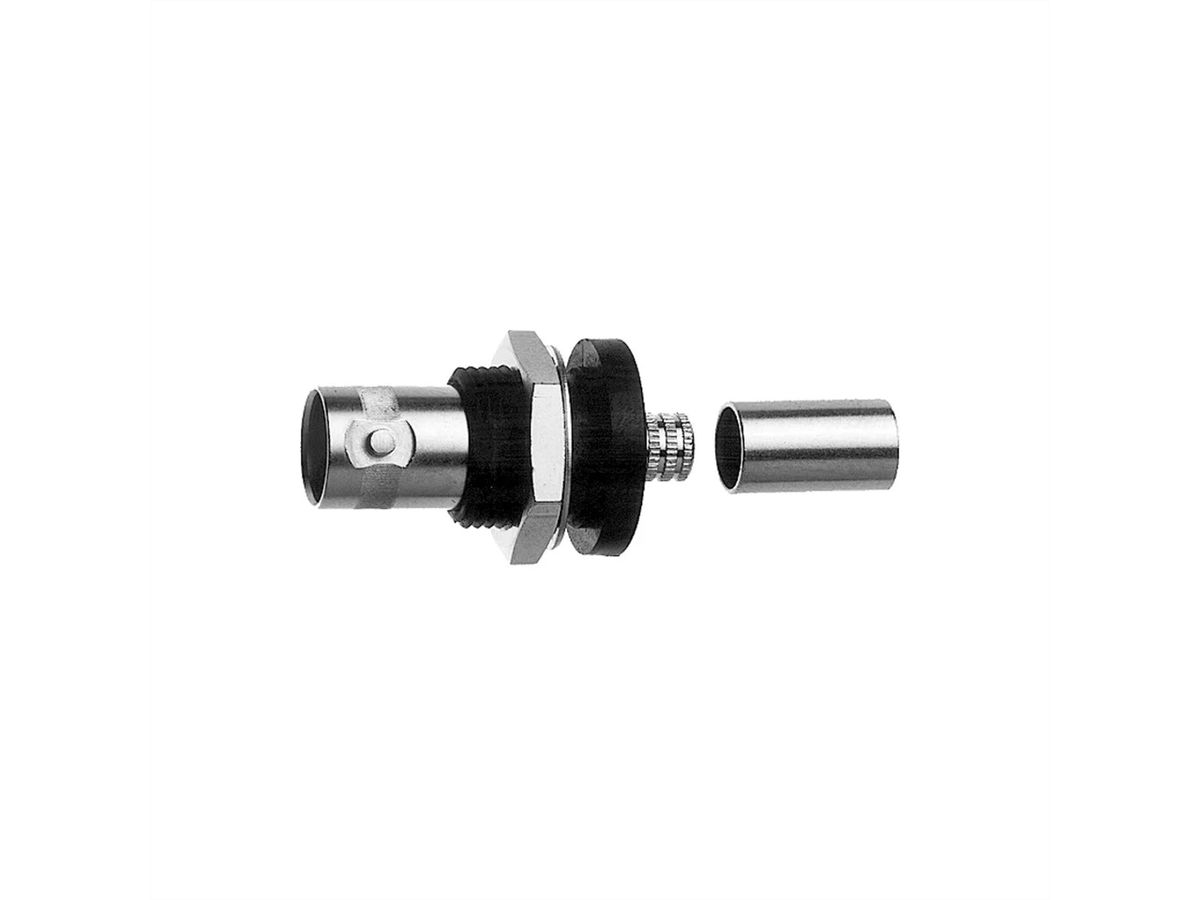

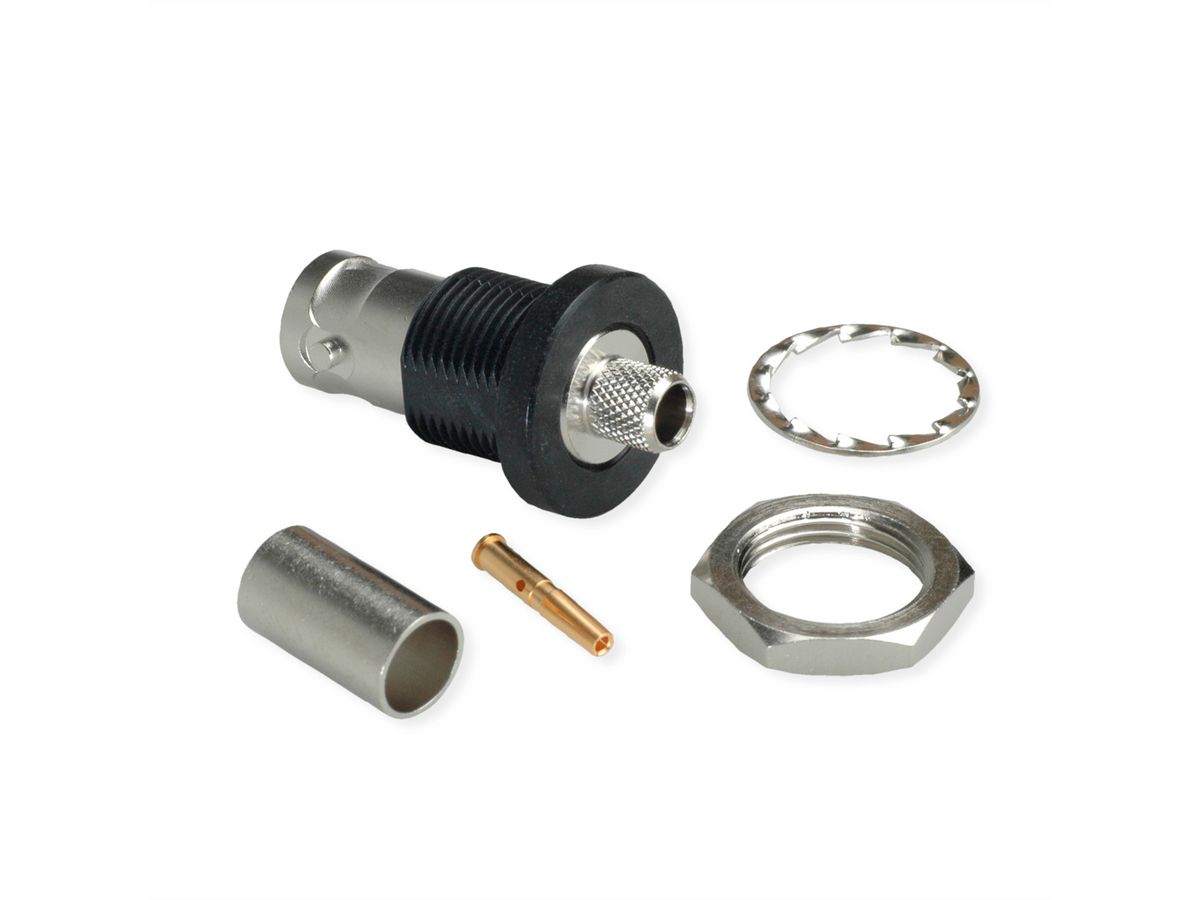

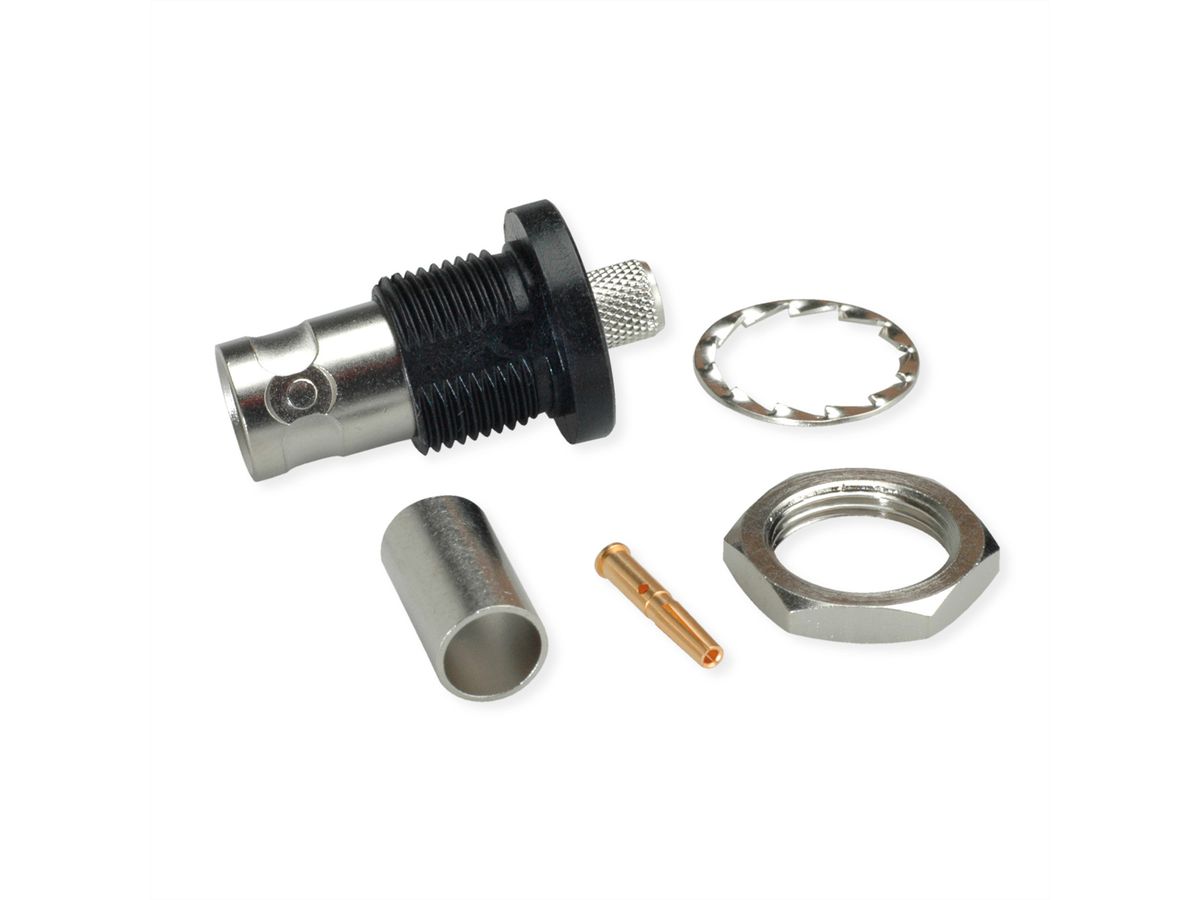

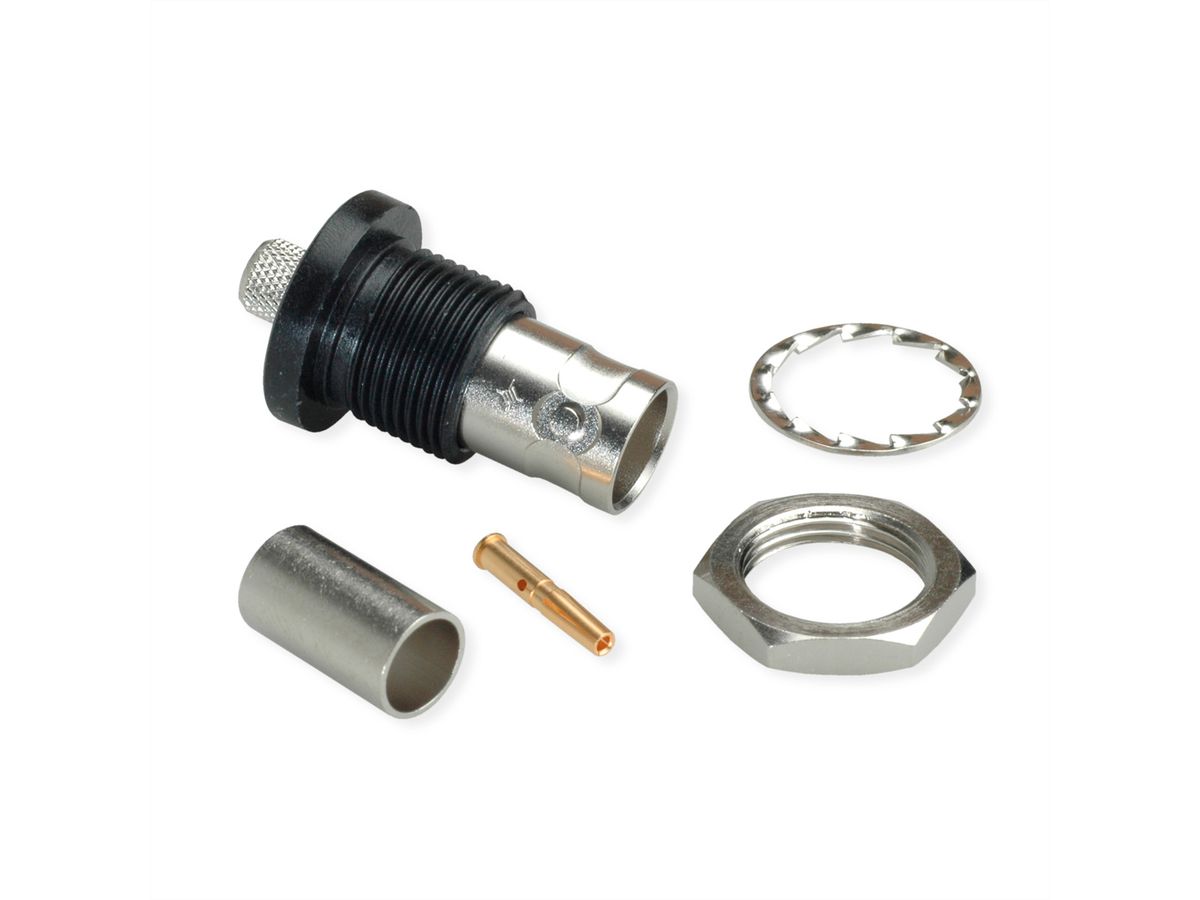

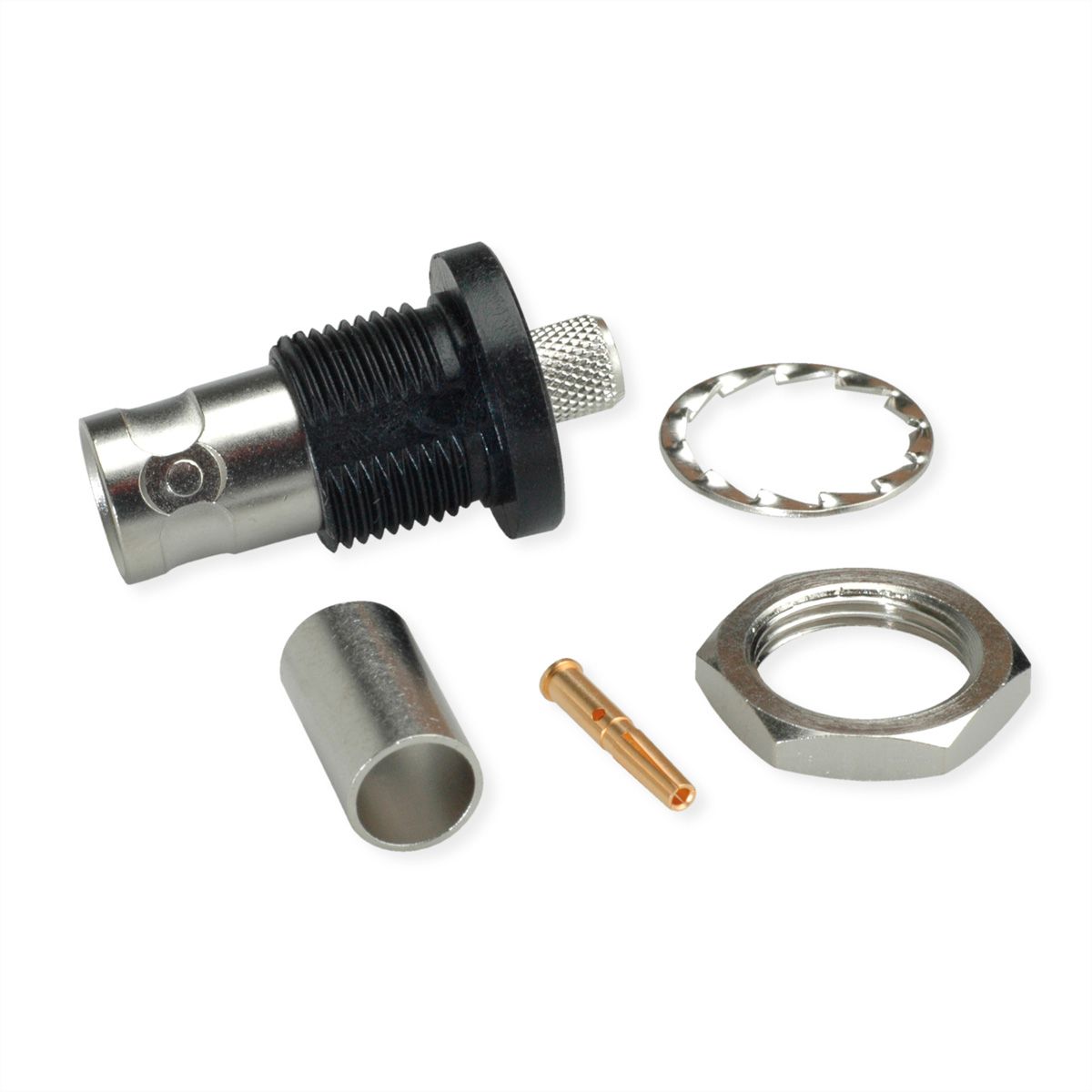

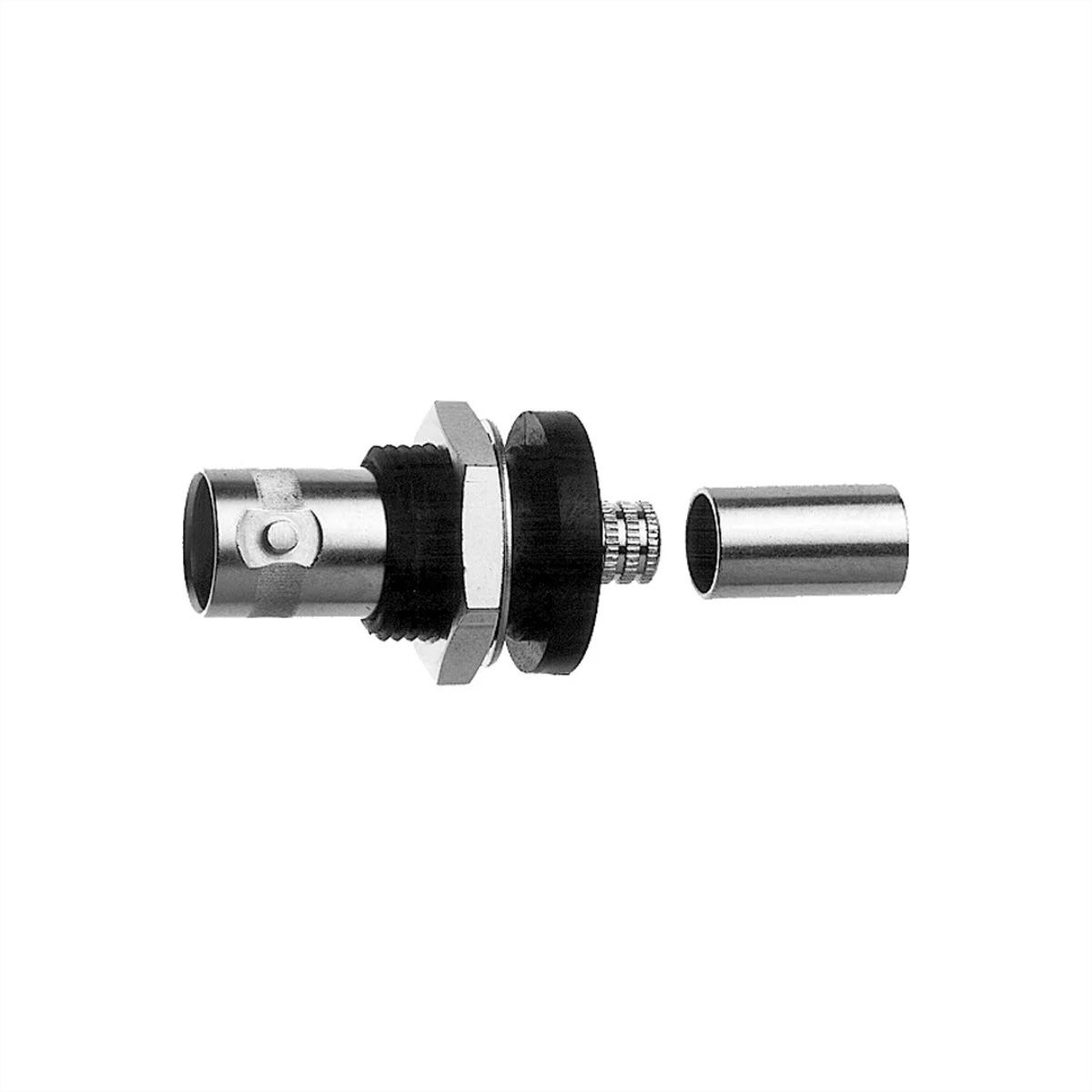

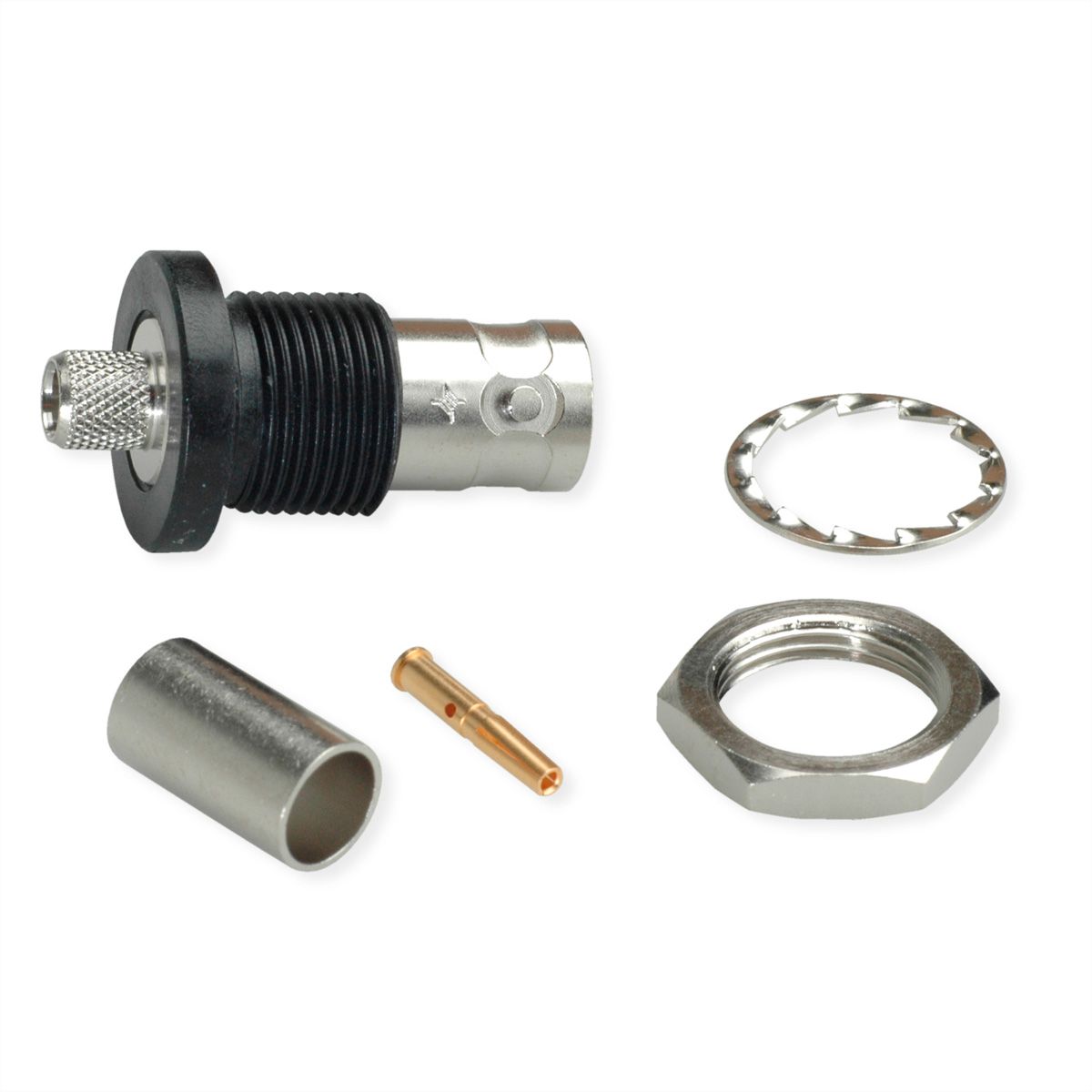

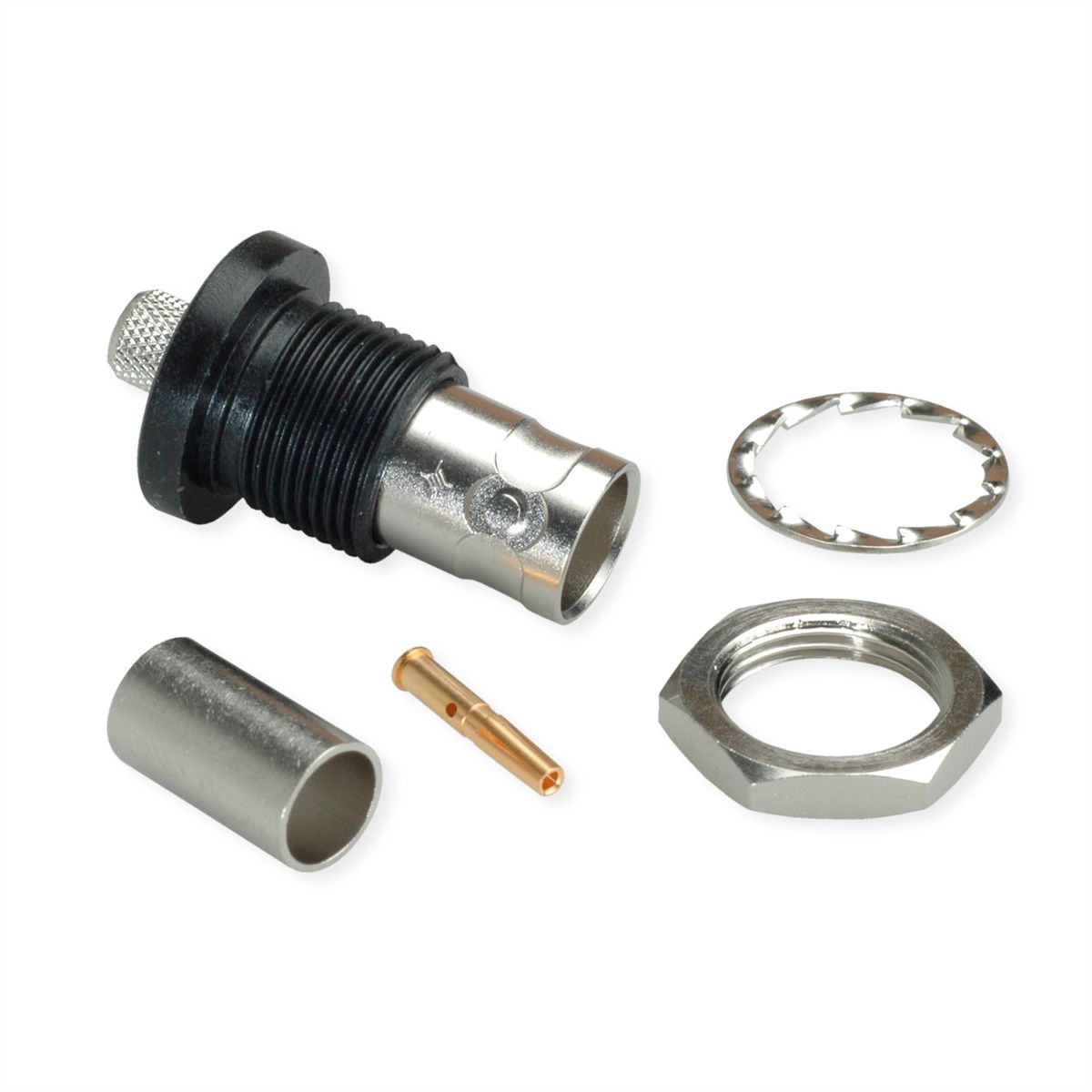

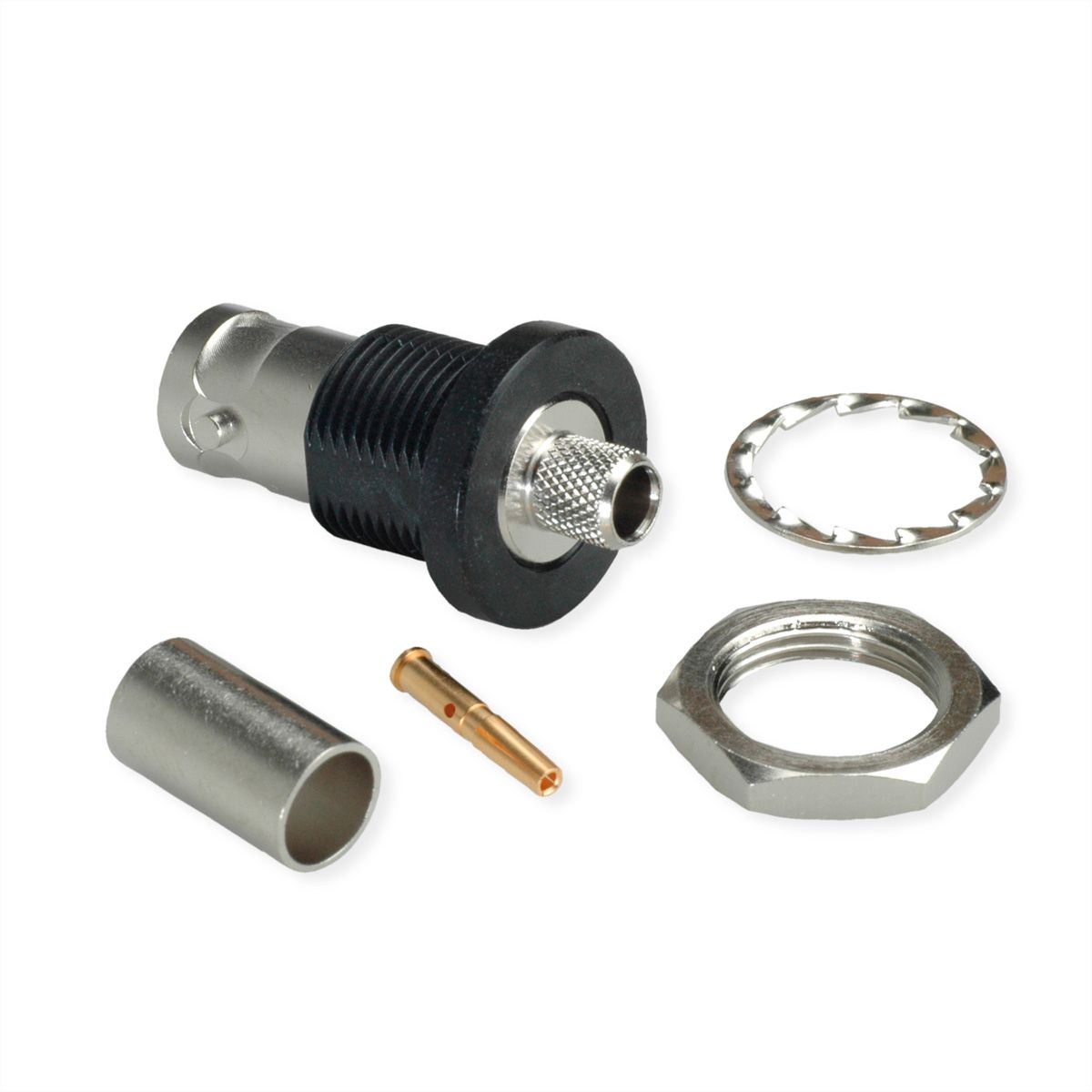

• Artikelbezeichnung: BNC Jck str Bkhd cr/cr G2 insul Z75 (Alte Artikelnummer J01003A0001)
• Wellenwiderstand: 75 Ω
• Kabelgruppe; Kabel: G2 (RG-59B/U), 0.6/3.7, 0.6L/3.7, 3C-2V, 8241, KX 6A, RG-59B/U, VK95 0.6/3.7, 0.6L/3.7 AF PVC
• Anmerkungen: crimp/crimp; Isolierflansch

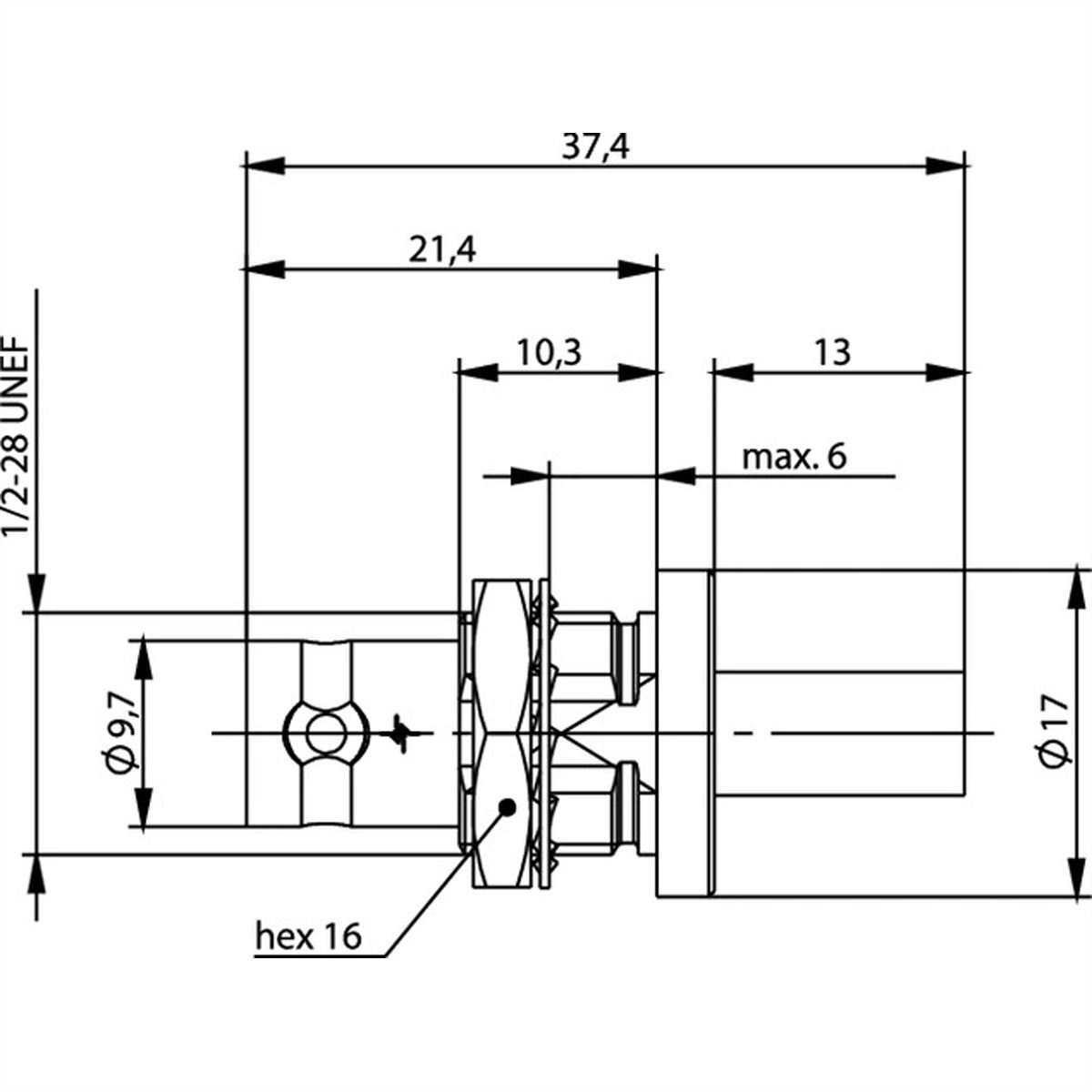

• Einbaumaß: Z004
• Montage: A1331

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

Hinweis: Abbildung ähnlich

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Koaxialstecker
Produkttyp	BNC-Kabeleinbaubuchse Crimp
Farbe	silberfarben
Anzahl Ports	1
Seite 1 Typ des Anschlusses	BNC-Steckverbinder
Seite 1 Art des Anschlusses	Weiblich (Buchse)
Schutzart (IP Code)	IP54
Steckrichtung	gerade
Betriebstemperatur min.	-30 °C
Betriebstemperatur max.	75 °C
Verpackungshöhe	30 mm
Verpackungsbreite	80 mm
Verpackungstiefe	130 mm
Paketgewicht	0.064 kg
