Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Artikelbezeichnung: BNC Jck str Bkhd cr/cr G1 Z50 (Alte Artikelnummer J01001A0108)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G1 (RG-58/U), 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, RG-58C/U, WCX195
• Anmerkungen: crimp/crimp

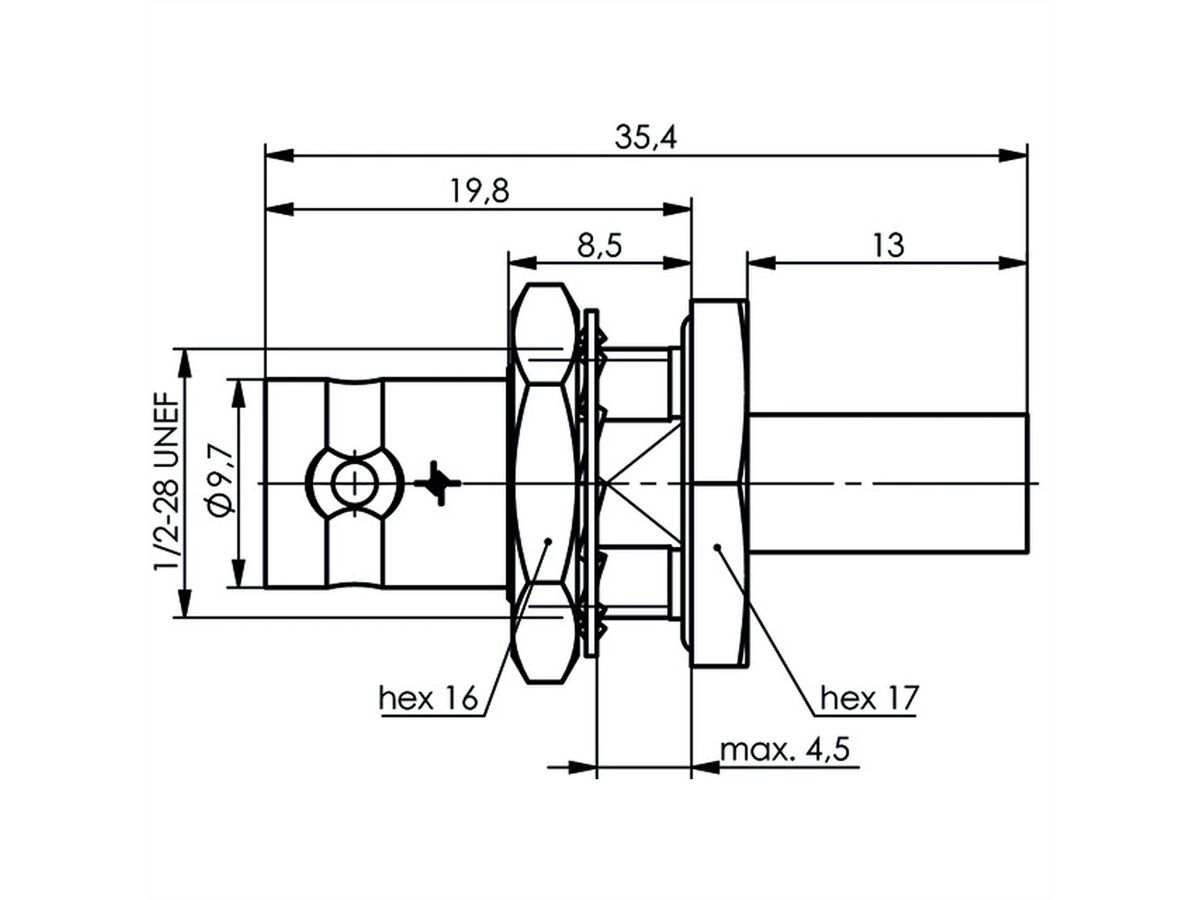

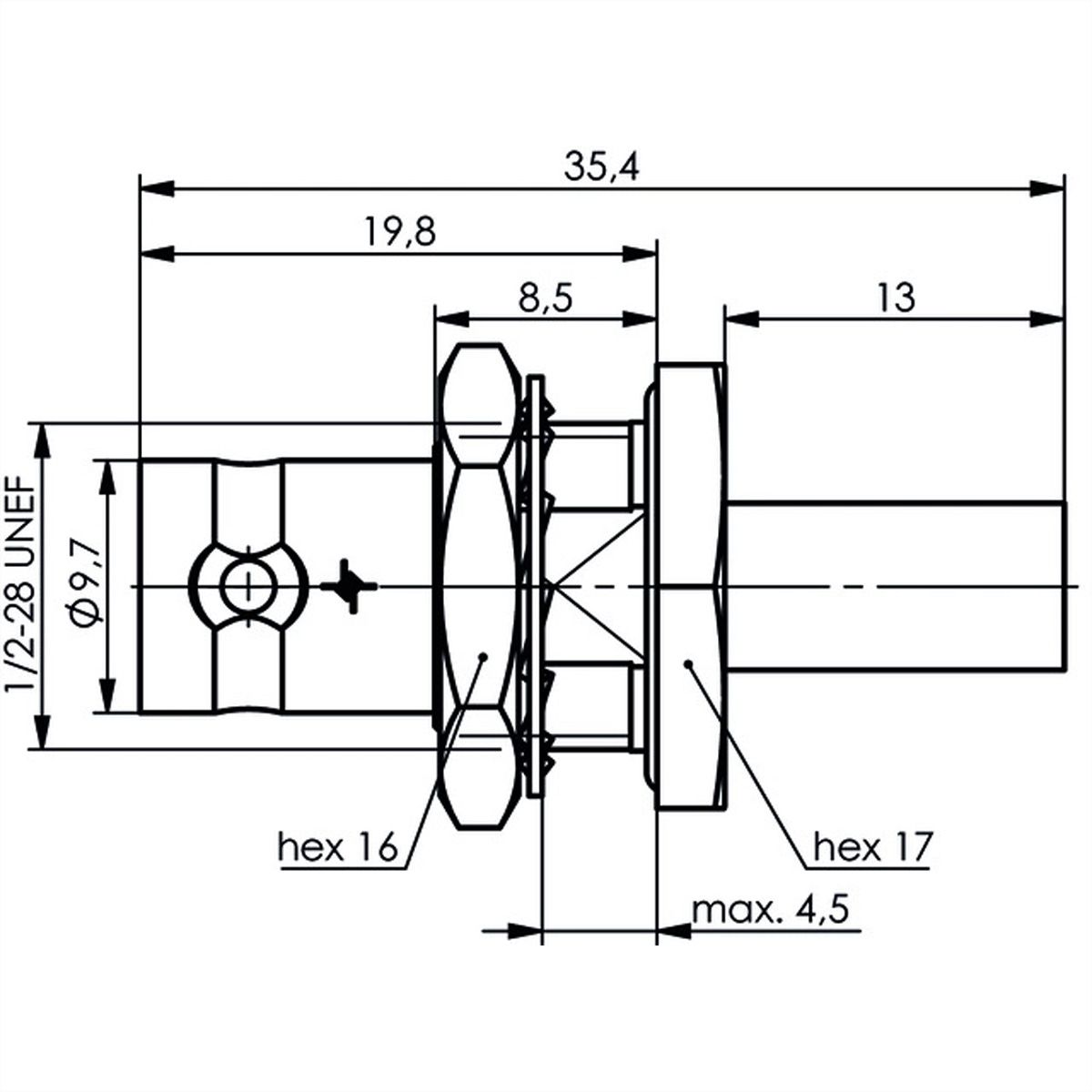

• Einbaumaß: Z004
• Montage: A1105

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

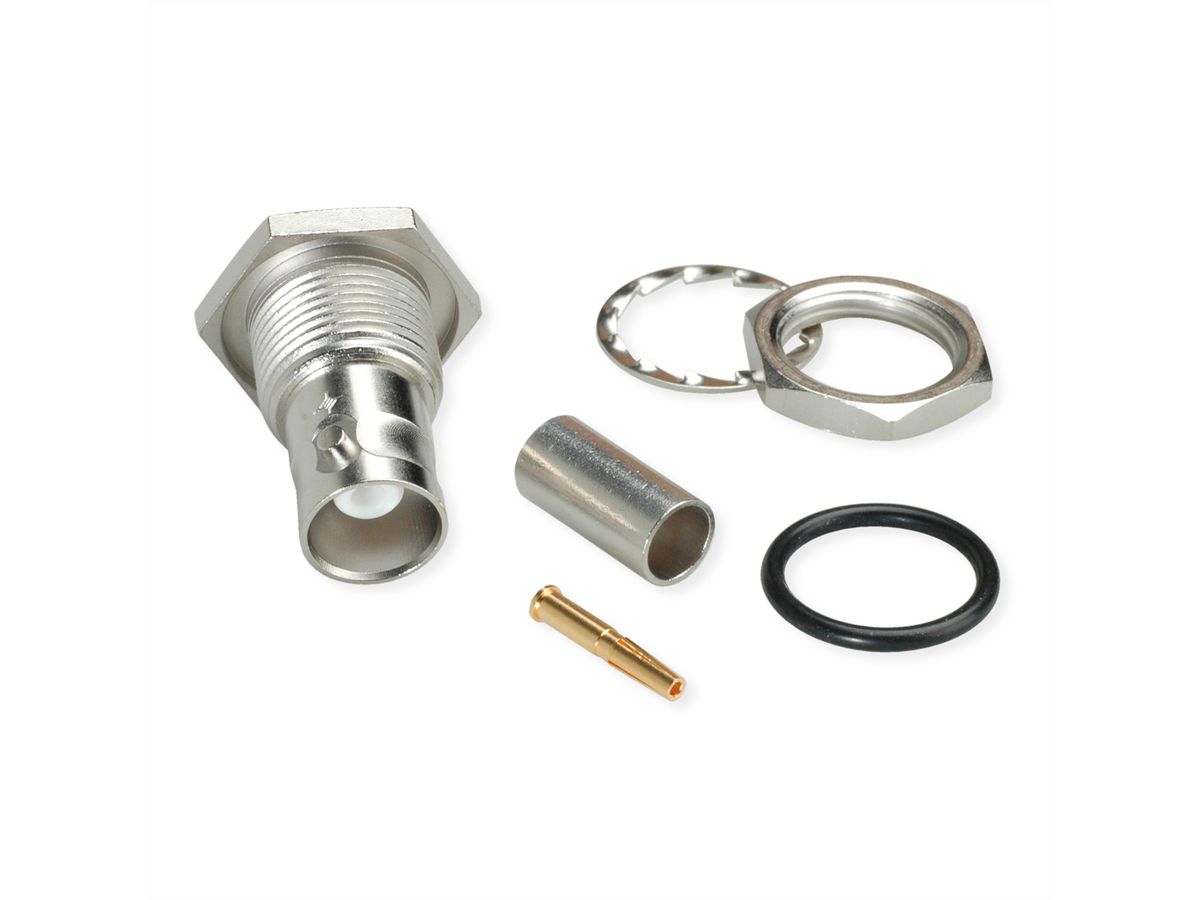

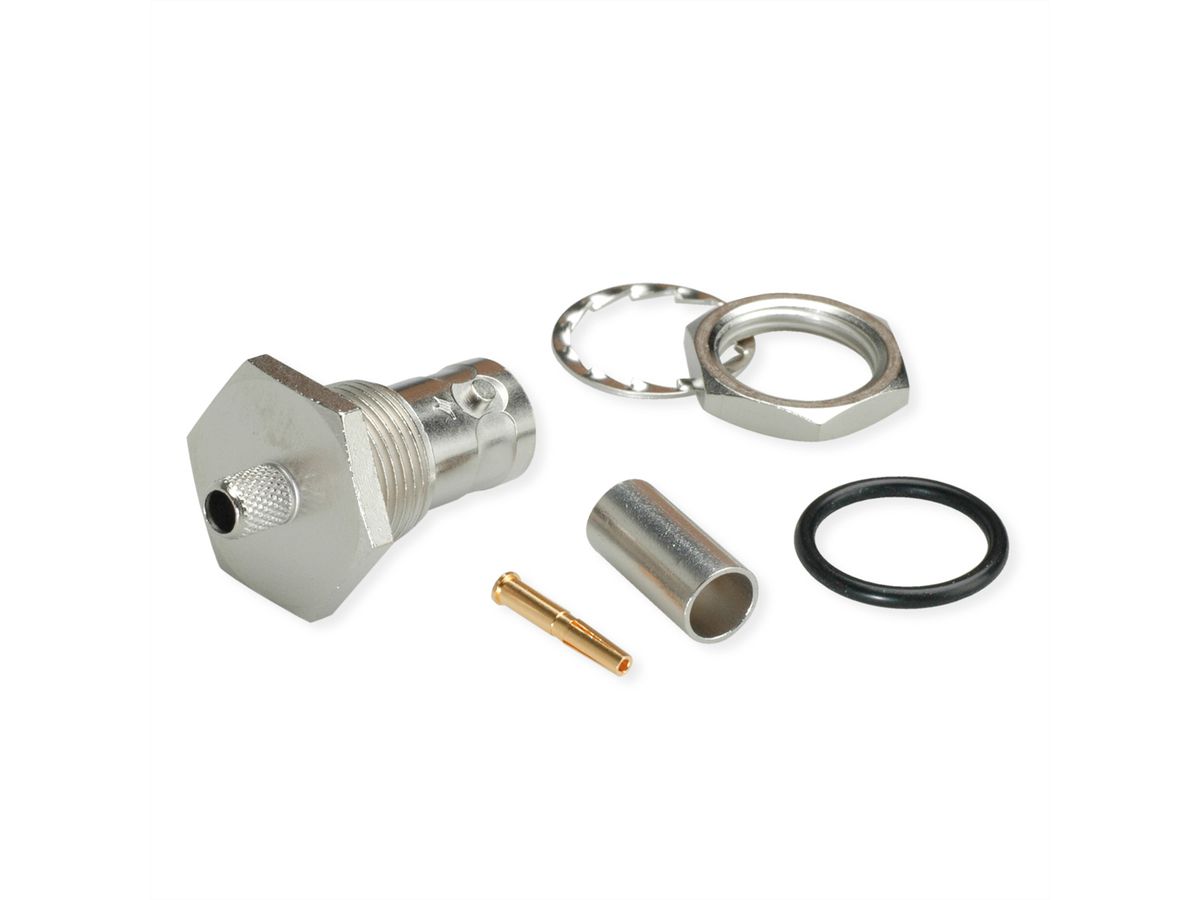

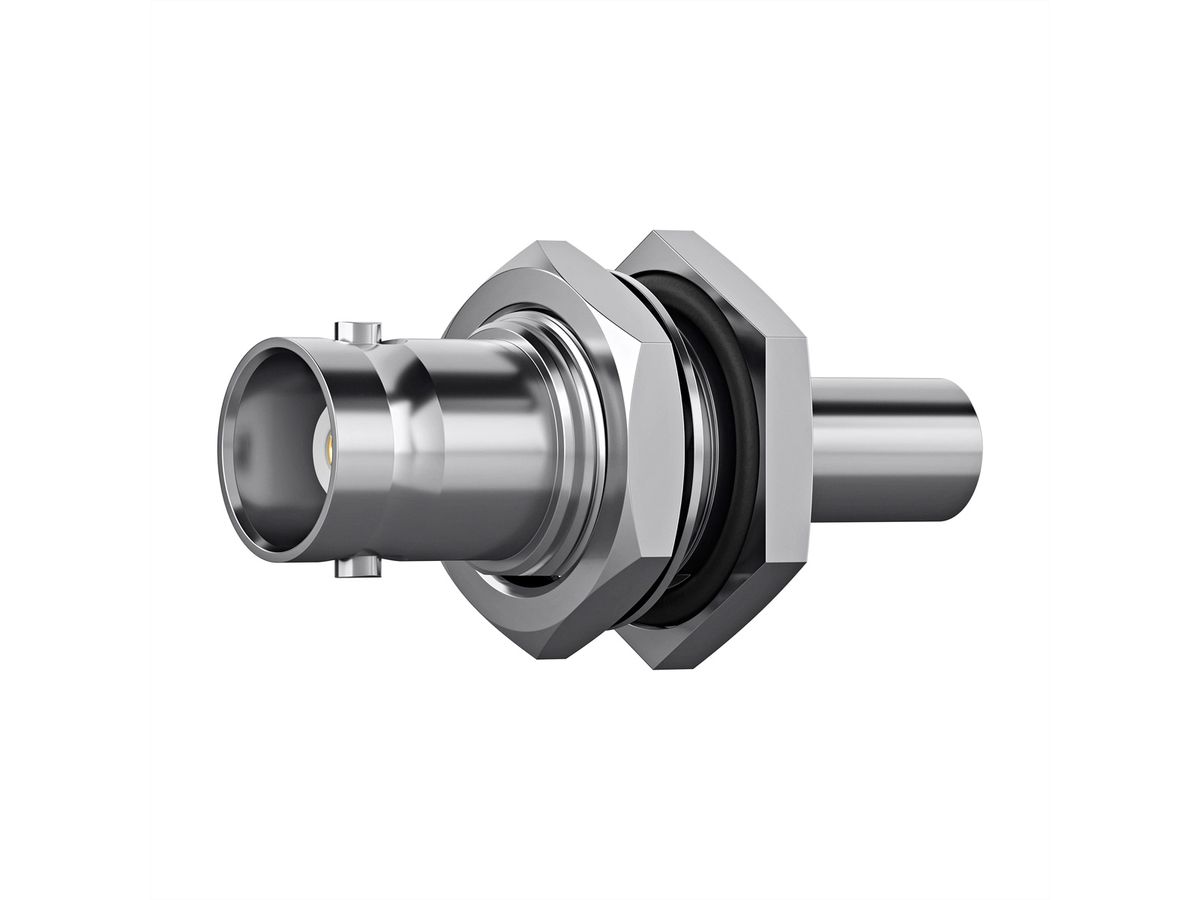

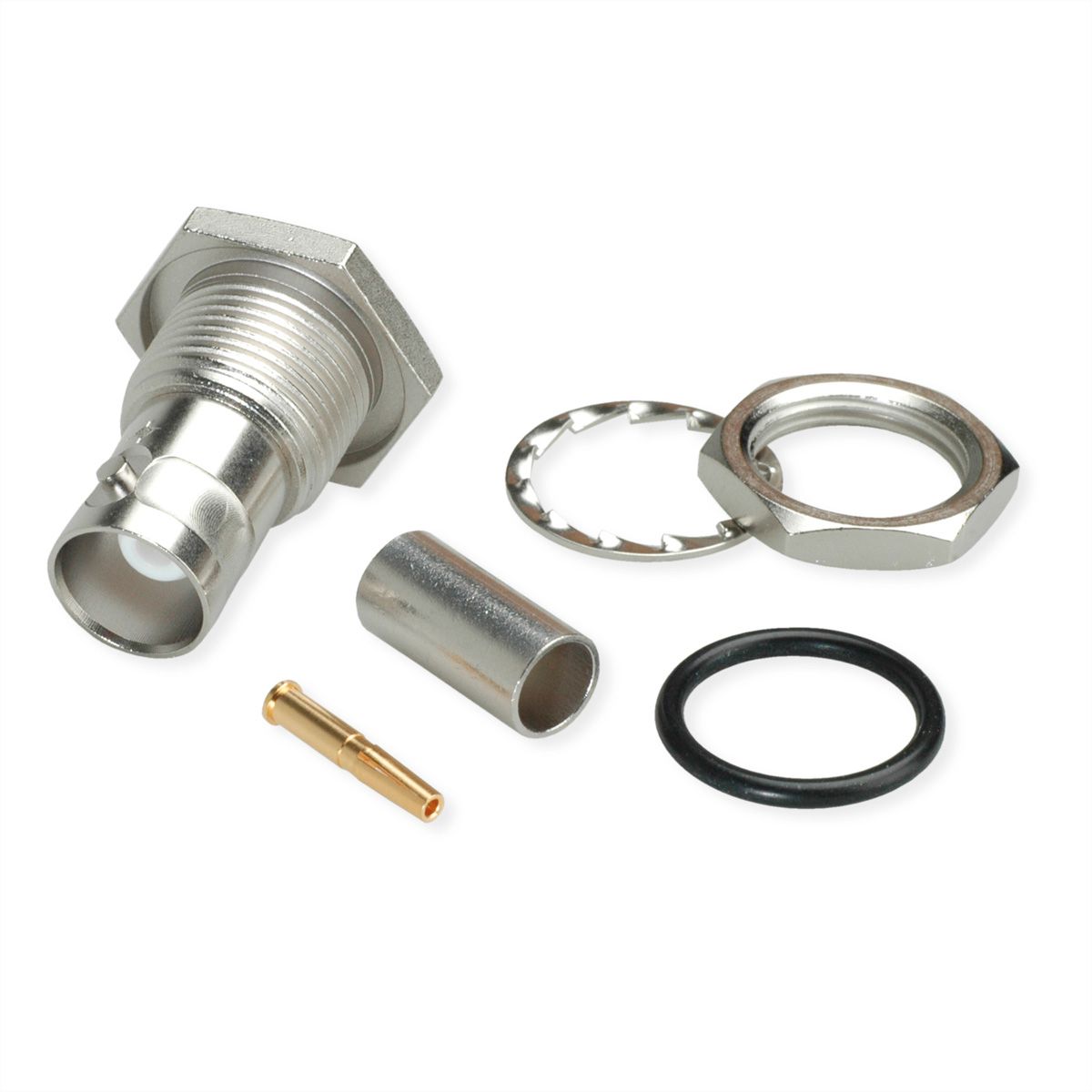

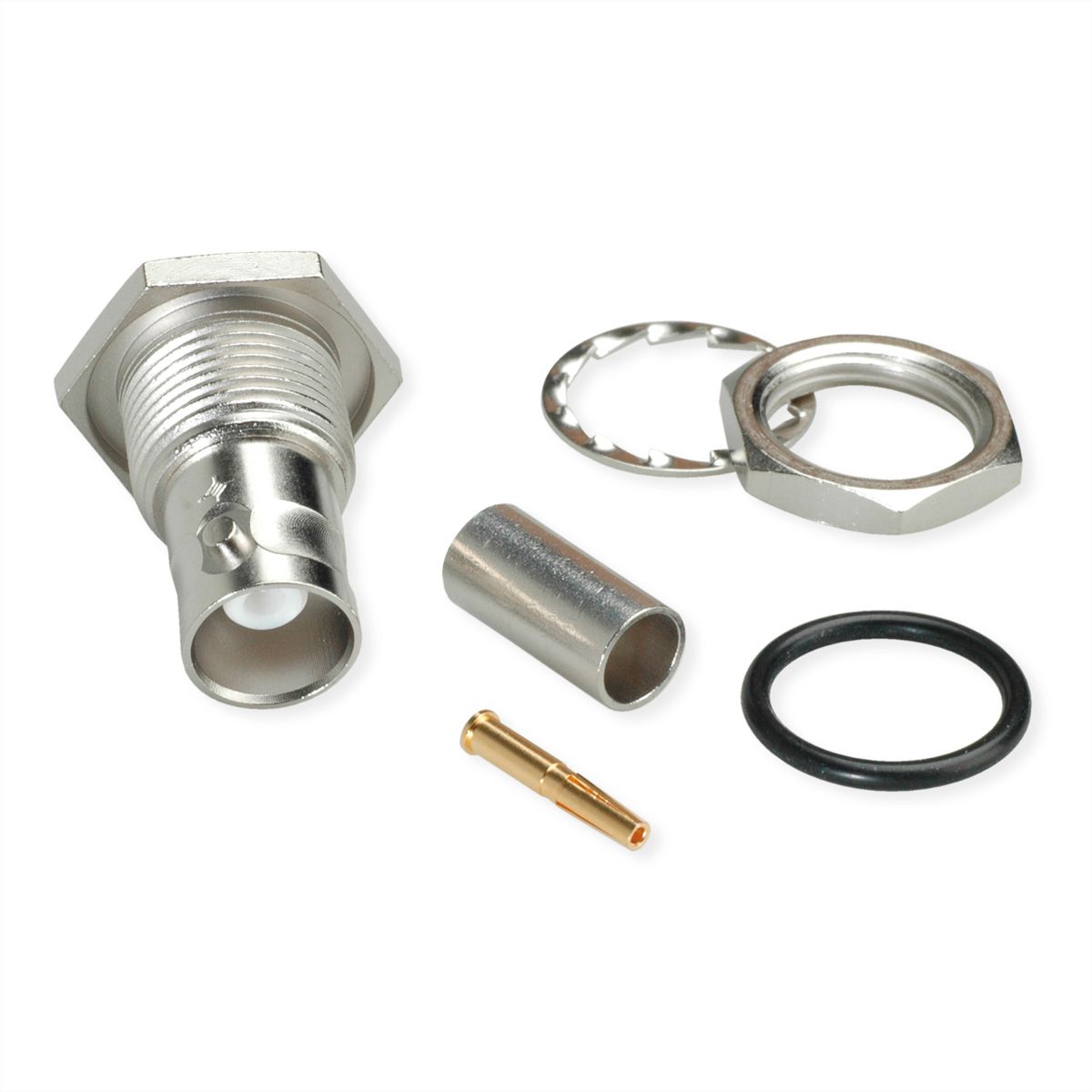

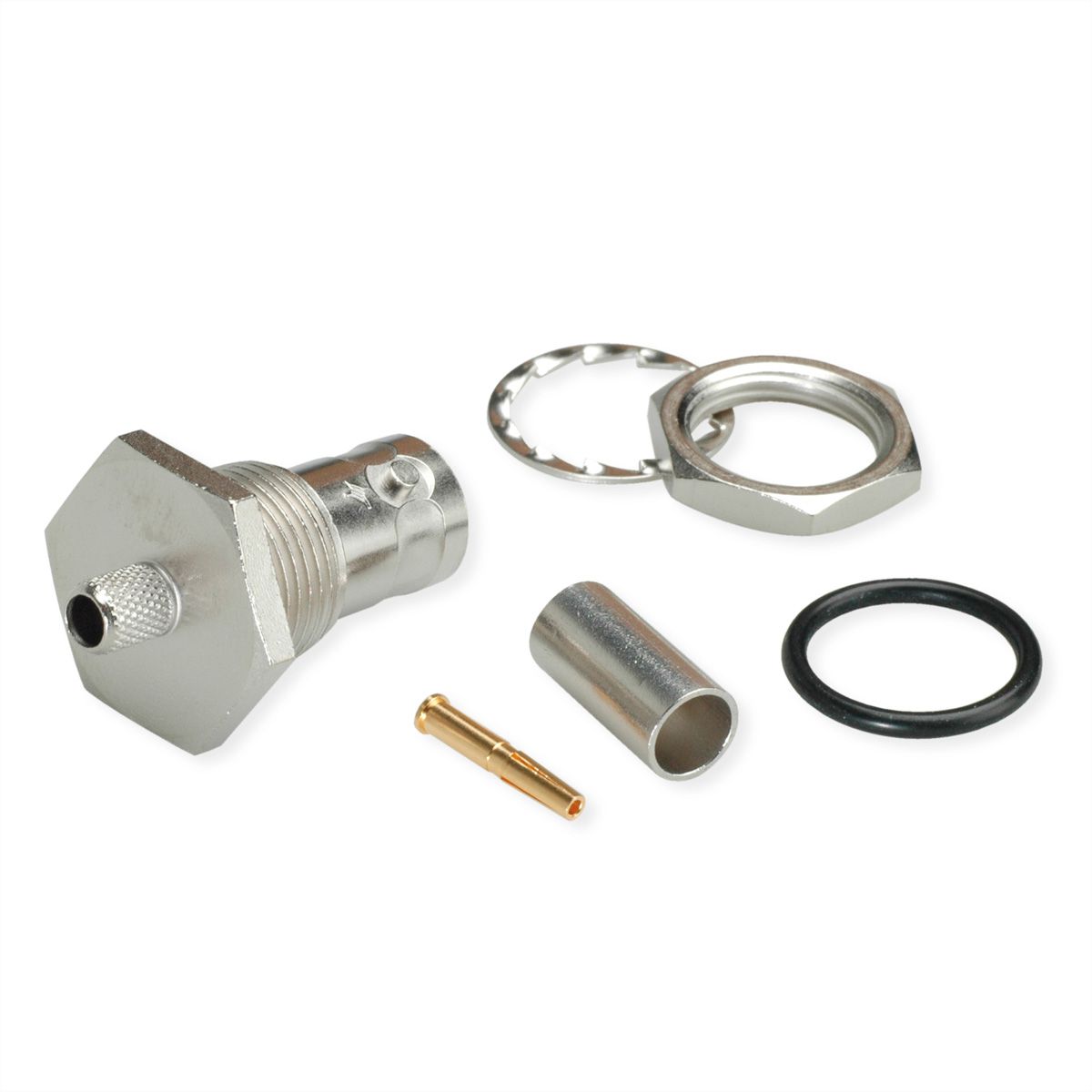

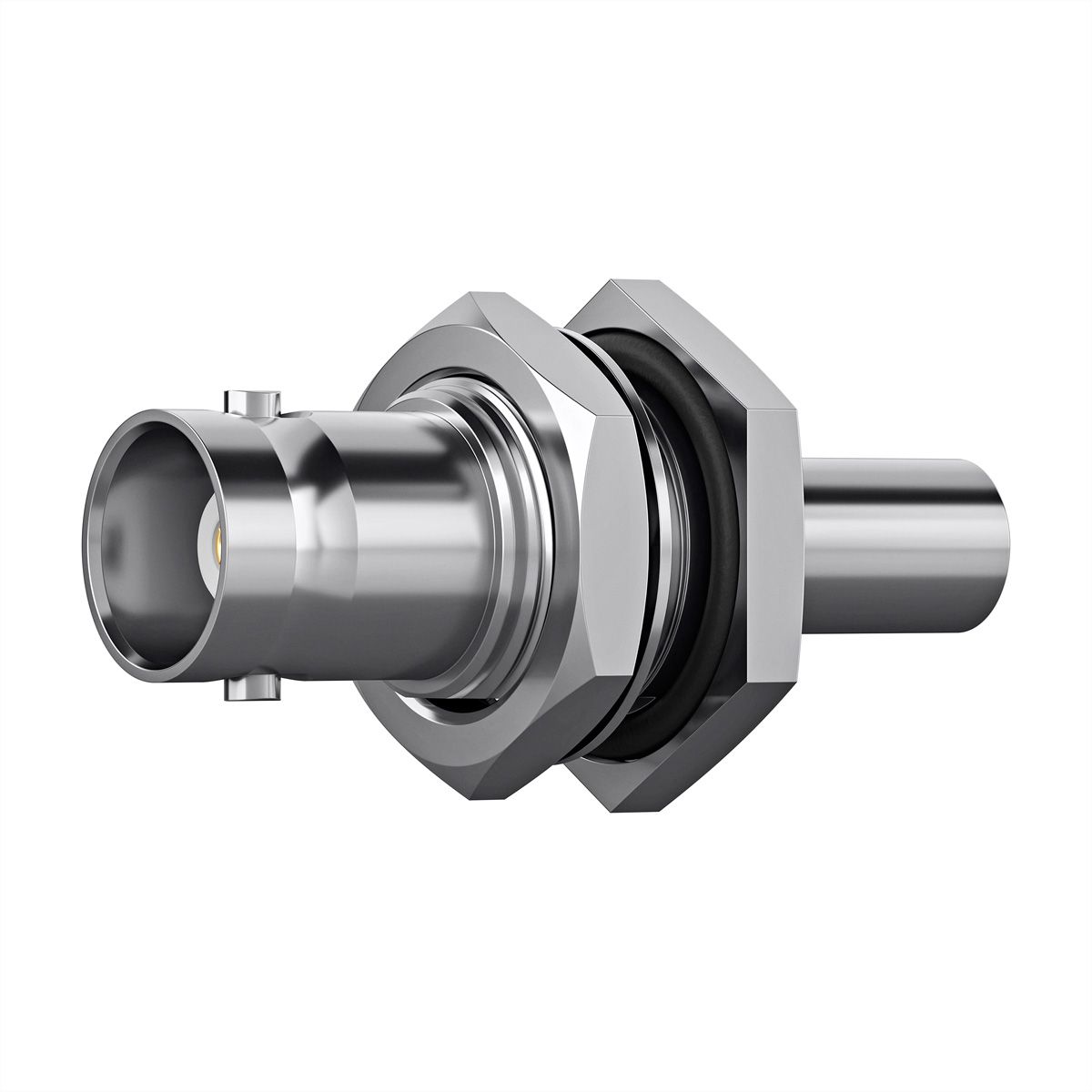

Hinweis: Abbildung ähnlich

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Koaxialstecker
Produkttyp	BNC-Kabeleinbaubuchse Crimp
Farbe	silberfarben
Anzahl Ports	1
Seite 1 Typ des Anschlusses	BNC-Steckverbinder
Seite 1 Art des Anschlusses	Weiblich (Buchse)
Schutzart (IP Code)	IP54
Steckrichtung	gerade
Verpackungshöhe	30 mm
Verpackungsbreite	90 mm
Verpackungstiefe	110 mm
Paketgewicht	0.081 kg

Downloads

Hersteller-Datenblatt - English (92,0 KB)

Download

Die Produkte der Marke TELEGÄRTNER stehen für professionelle Verbindungstechnik.

Mehr über TELEGÄRTNER

Produktsicherheit

Angaben gemäß der Produktsicherheitsverordnung der EU, auch als General Product Safety Regulation (GPSR) bekannt:

Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
info@telegaertner.com
