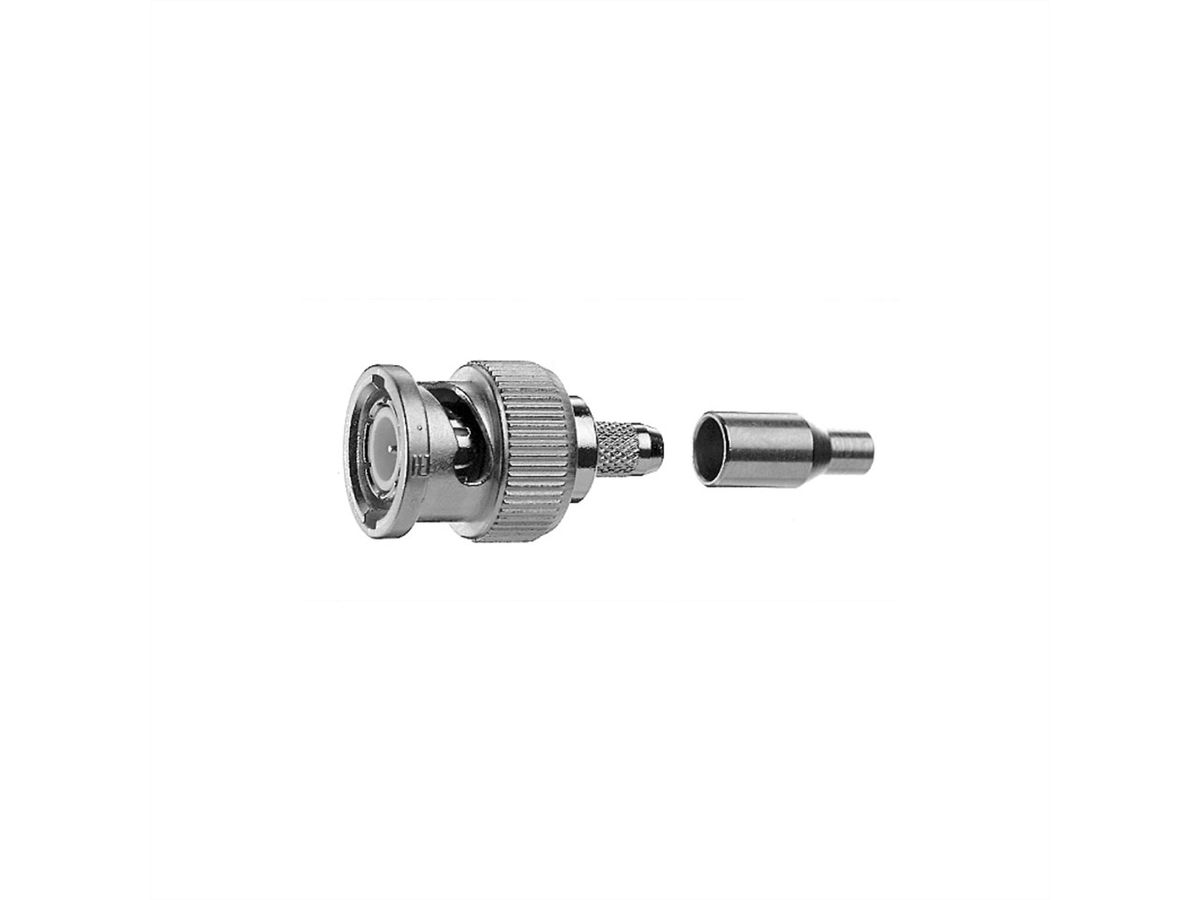

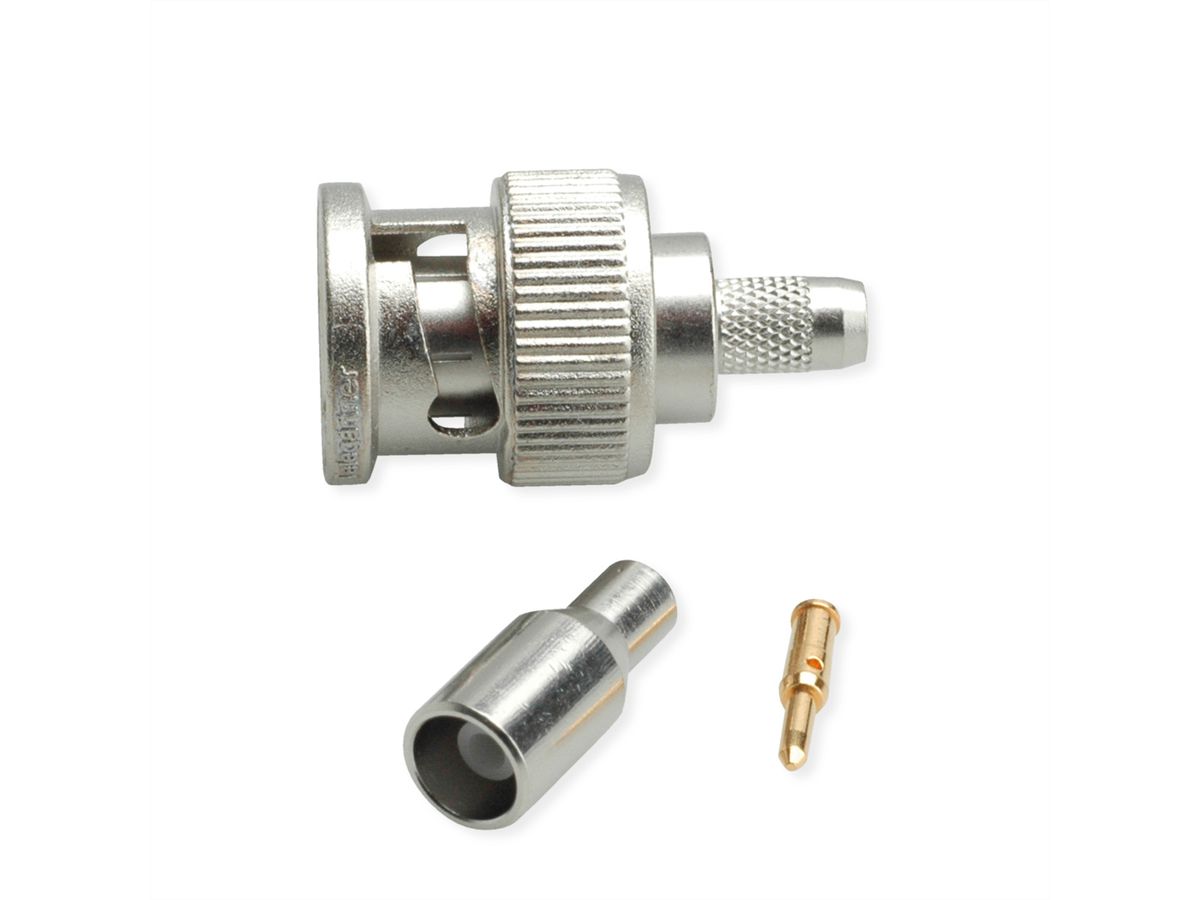

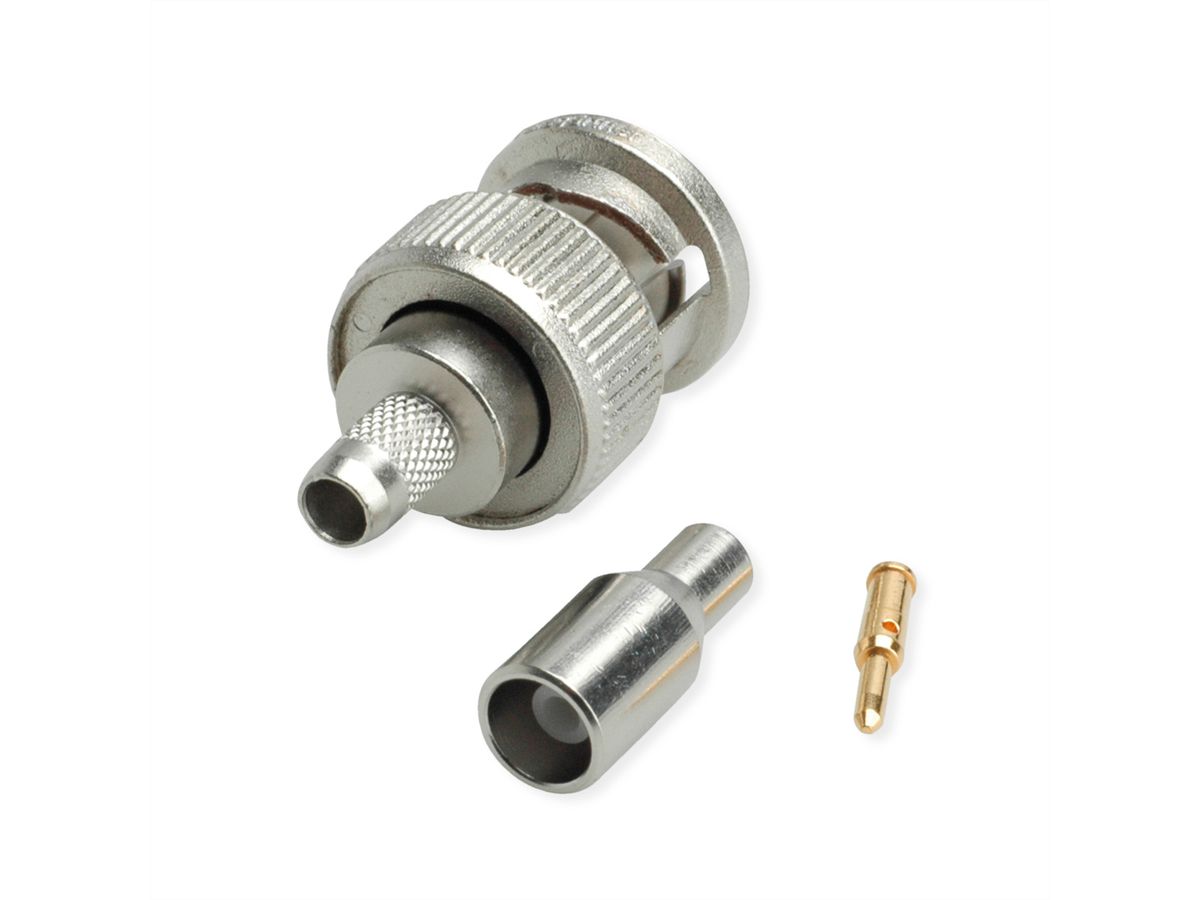

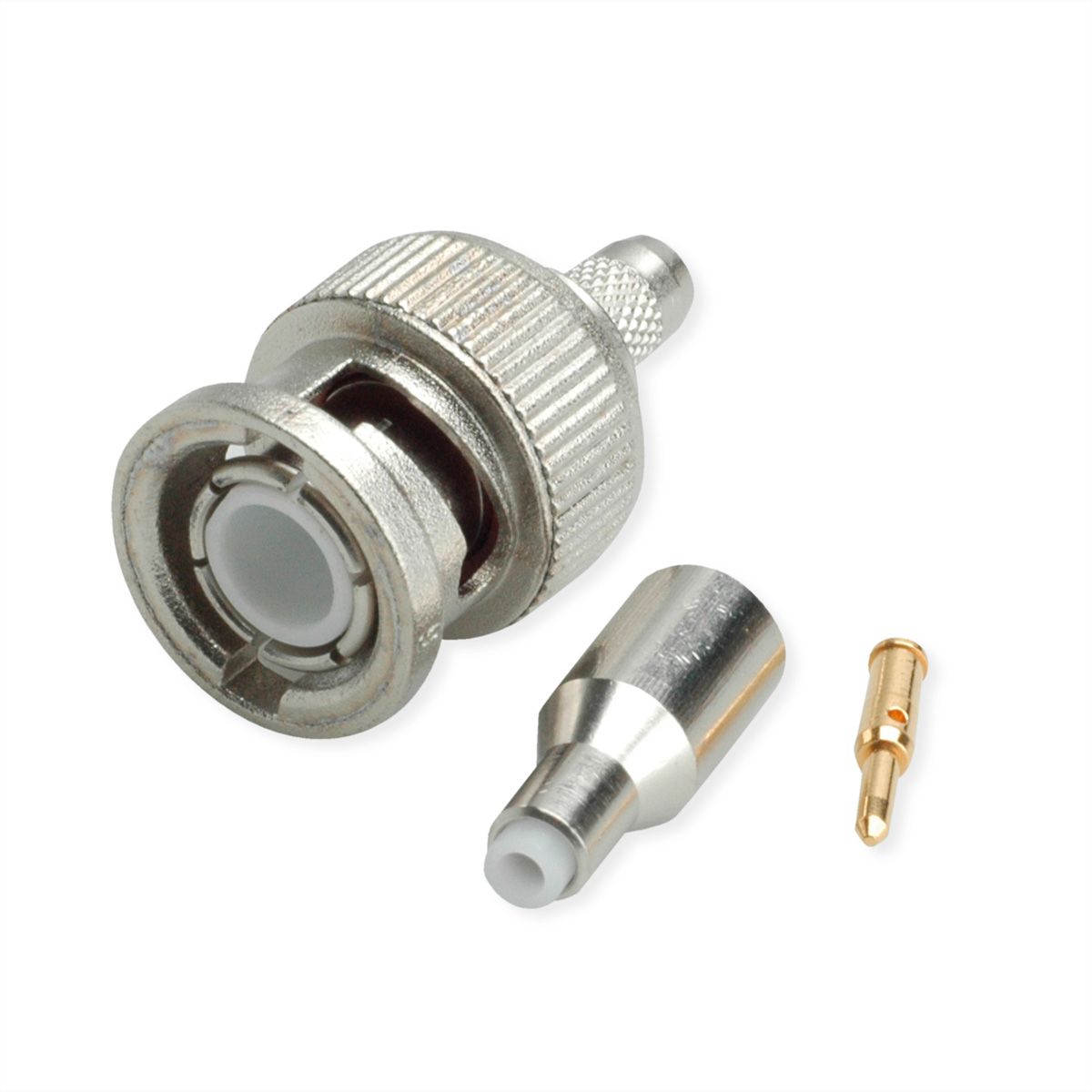

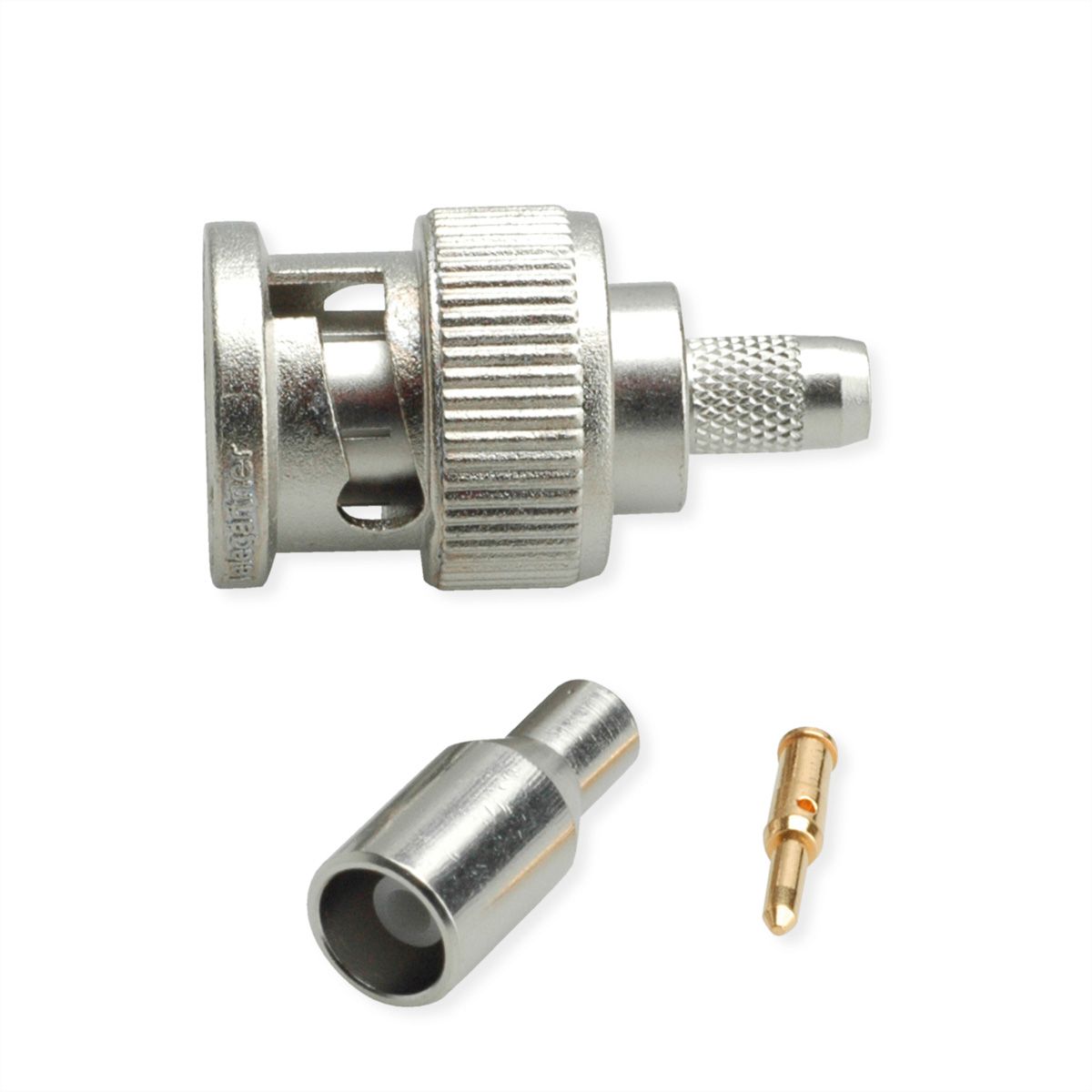

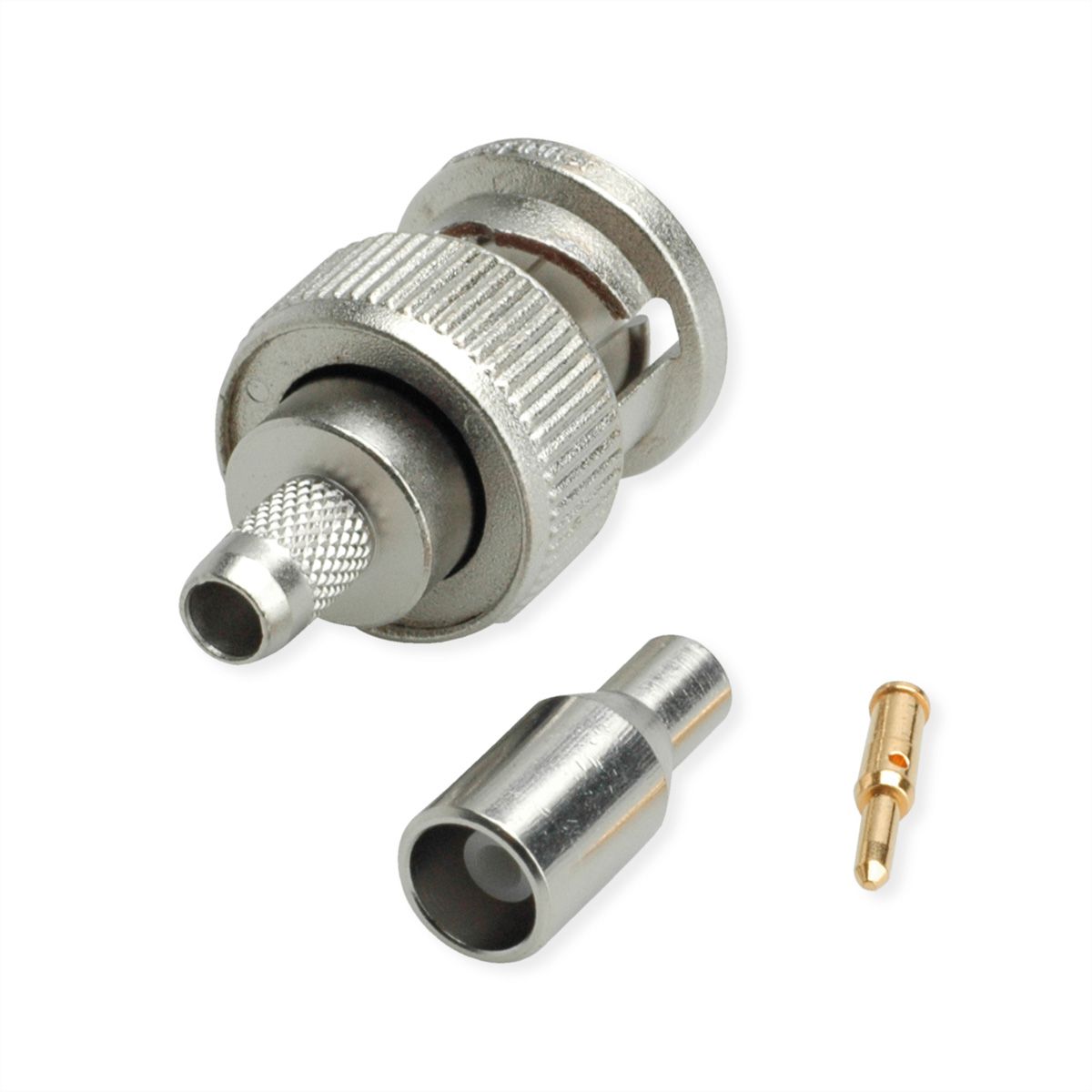

TELEGÄRTNER BNC-Crimpstecker 50 Ohm für RG-316/U

Art.-Nr. 21170458 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100023312 EAN 4018359101701 Paketgewicht 0,022 kg
TELEGÄRTNER
Neuheiten

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 27.08.2026
PDF herunterladen

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

  • Artikelbezeichnung: BNC Plg str cr/cr G7 Std Z50 (Alte Artikelnummer J01000A0040)
  • Wellenwiderstand: 50 Ohm
  • Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
  • Anmerkungen: crimp/crimp; Standard; Low cost type f < 500 MHz
  • Montage: A2505

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
BNC-Kabelstecker Crimp
Farbe
silberfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
BNC-Steckverbinder
Seite 1 Art des Anschlusses
Männlich (Stecker)
Seite 2 Typ des Anschlusses
Crimpanschluss
Schutzart (IP Code)
IP54
Steckrichtung
gerade
Wellenwiderstand
50 Ohm
Frequenzbereich (max.)
4 GHz
Betriebstemperatur min.
-40 °C
Betriebstemperatur max.
75 °C

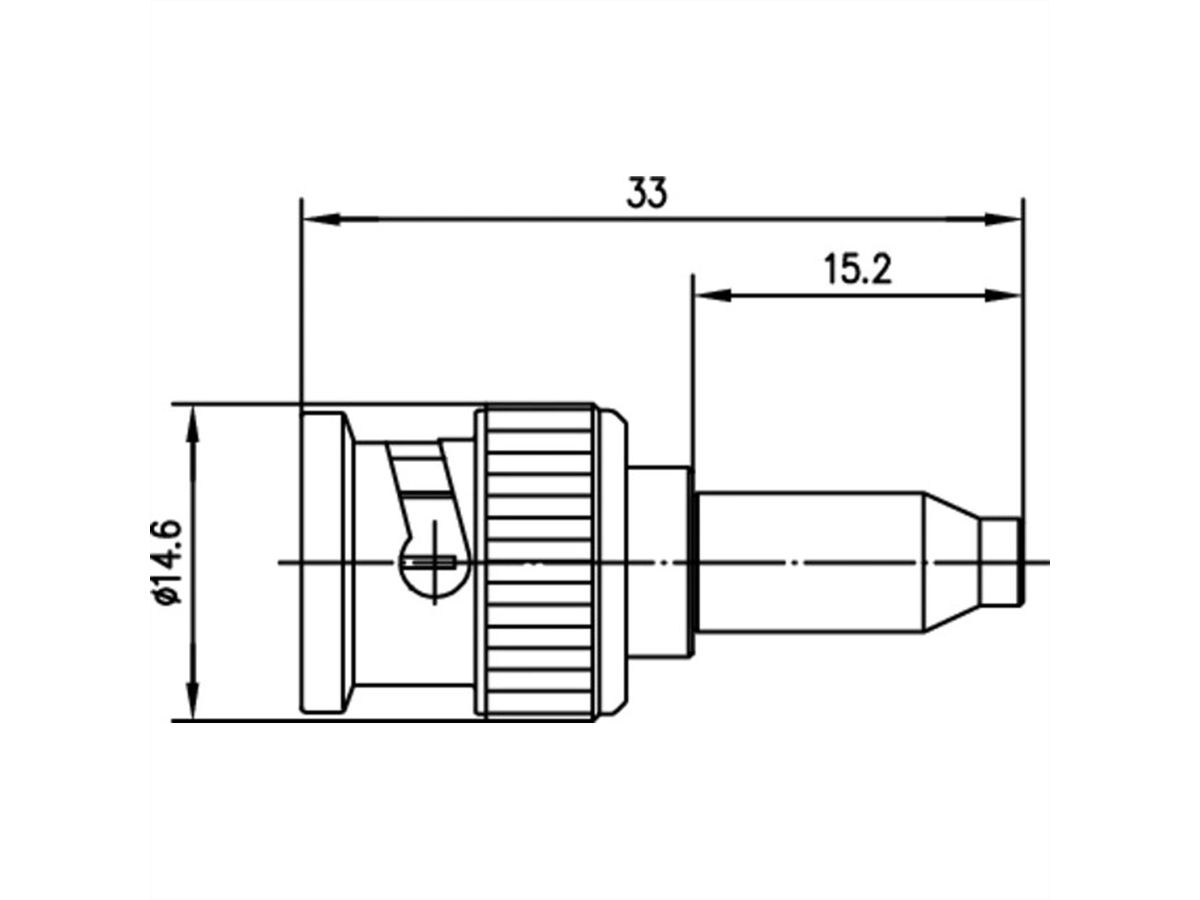

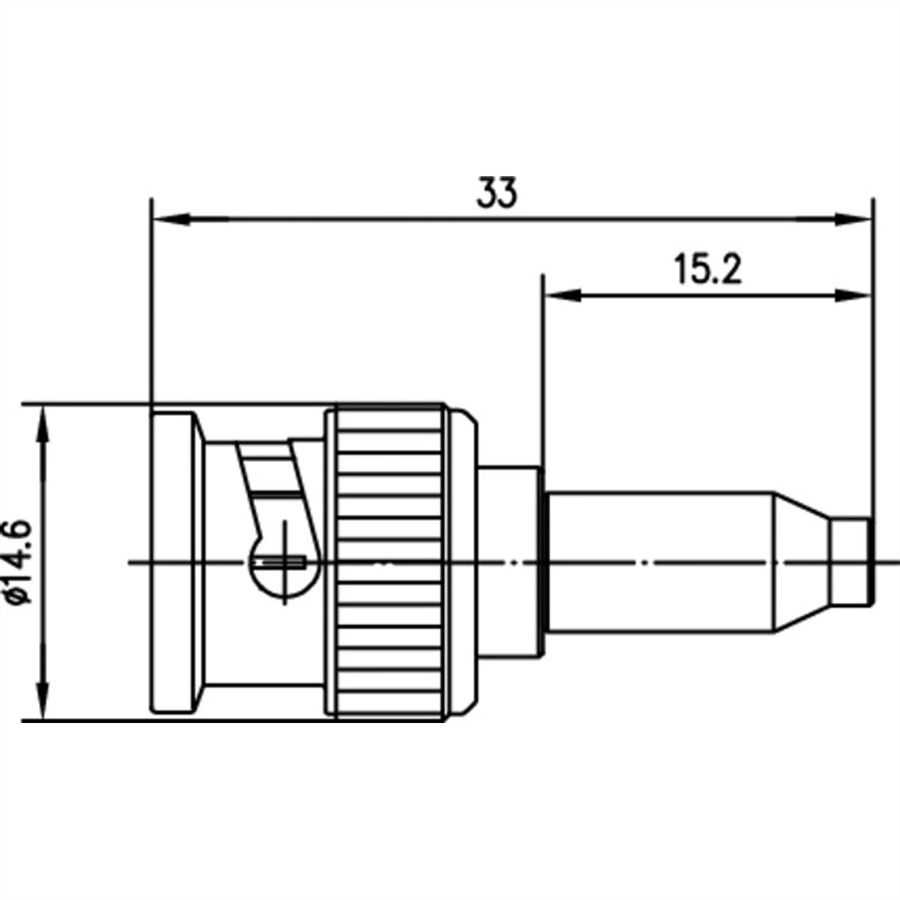

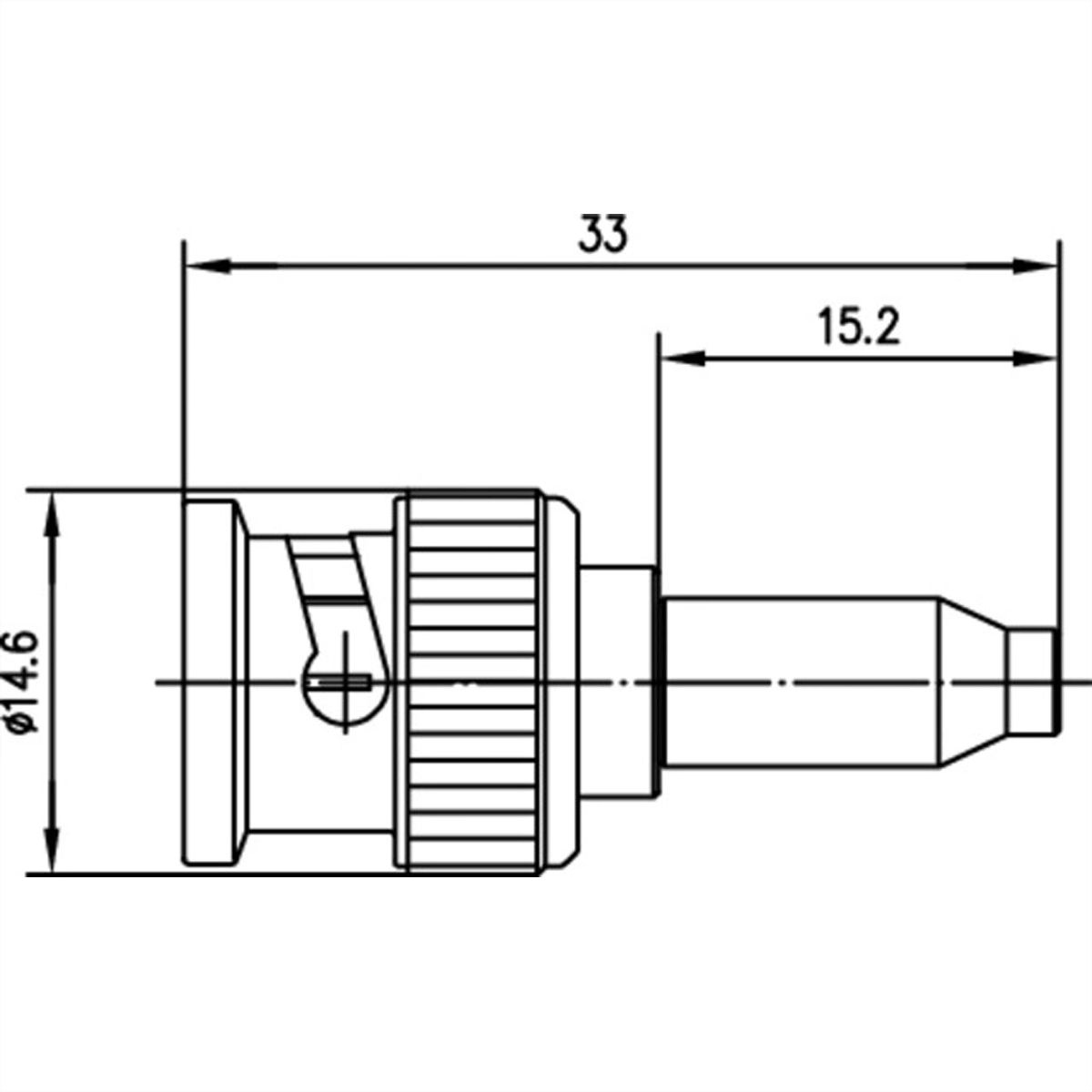

Höhe
14.6 mm
Breite
14.6 mm
Tiefe
33 mm
Gewicht
10 g
Verpackungshöhe
30 mm
Verpackungsbreite
80 mm
Verpackungstiefe
120 mm
Paketgewicht
0.022 kg

Downloads

Hersteller-Datenblatt - English (65,0 KB)

Produktsicherheit

Angaben gemäß der Produktsicherheitsverordnung der EU, auch als General Product Safety Regulation (GPSR) bekannt:


Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
