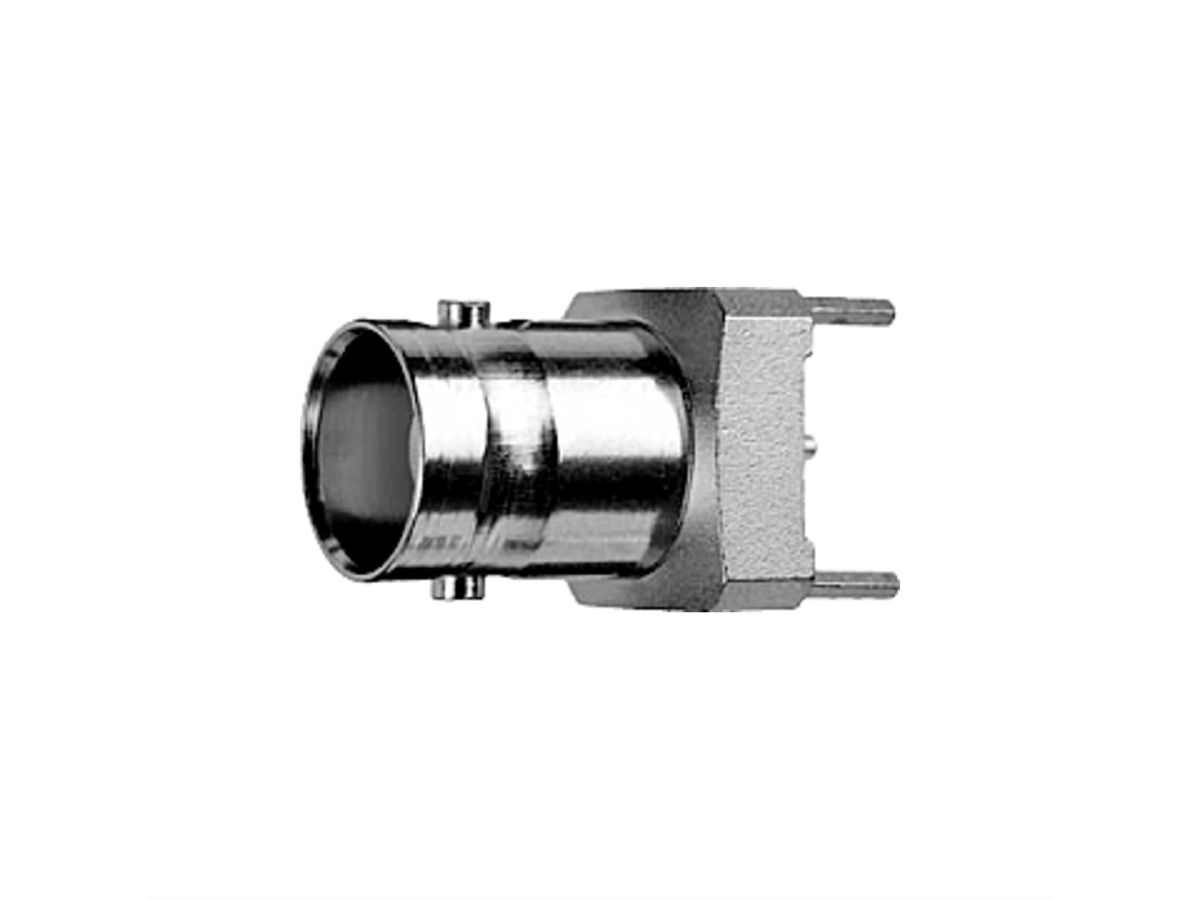

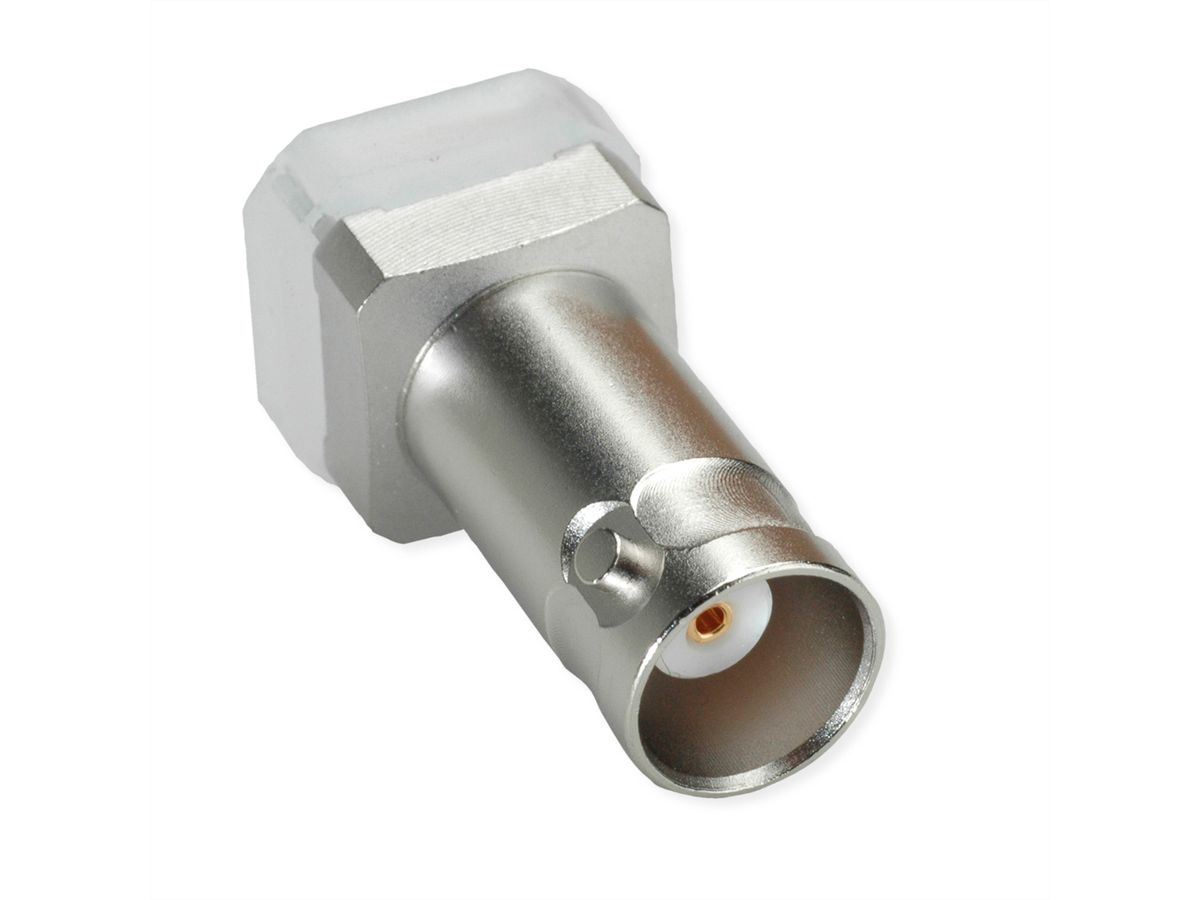

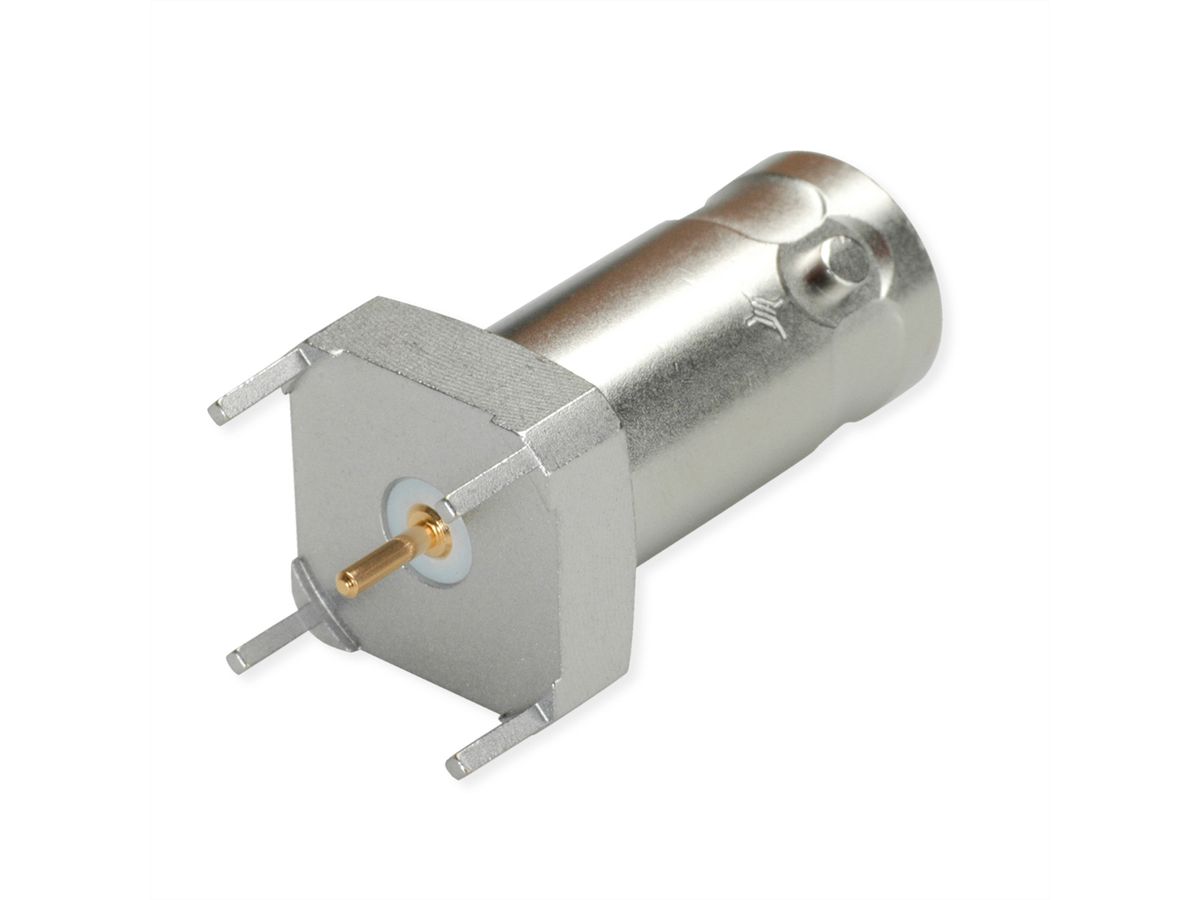

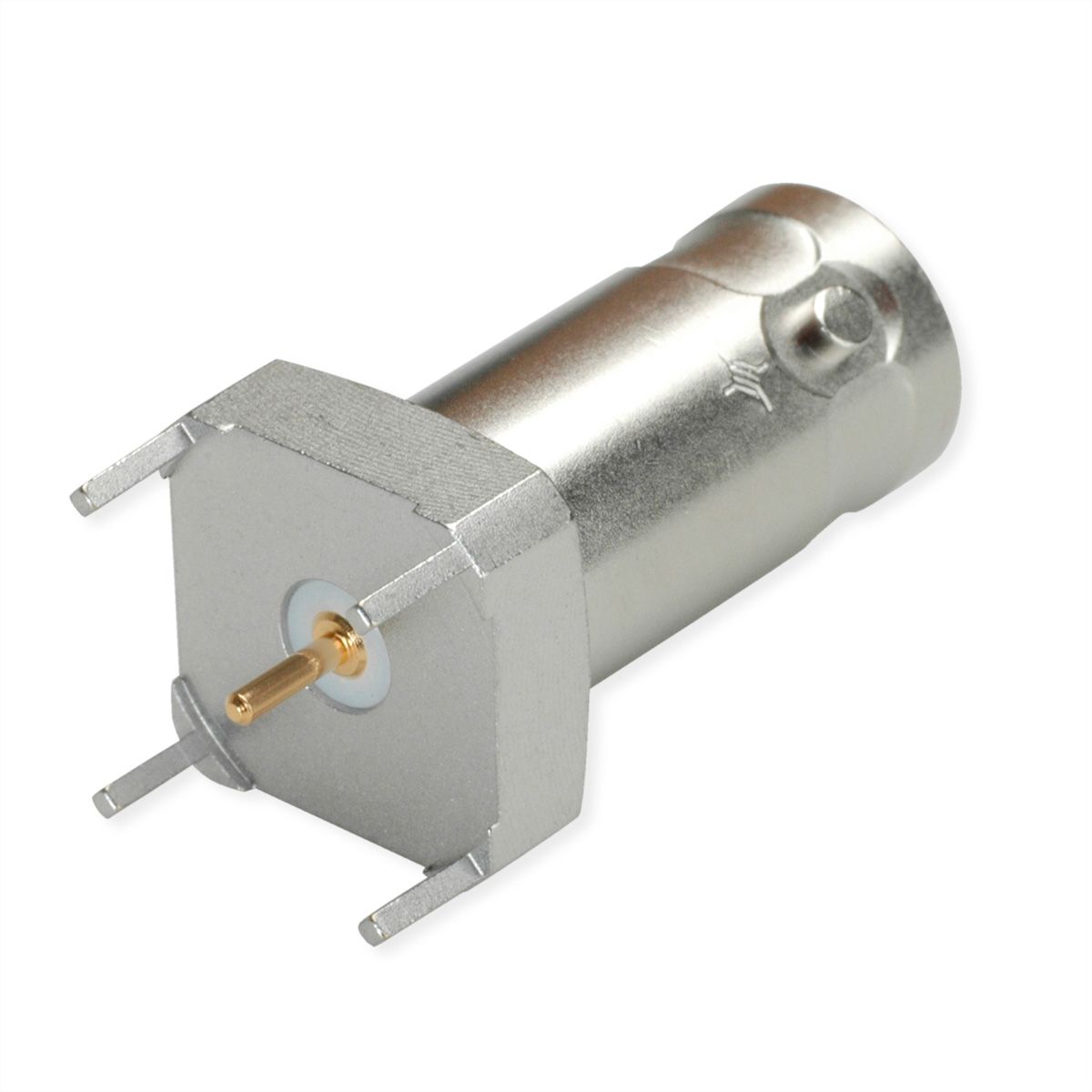

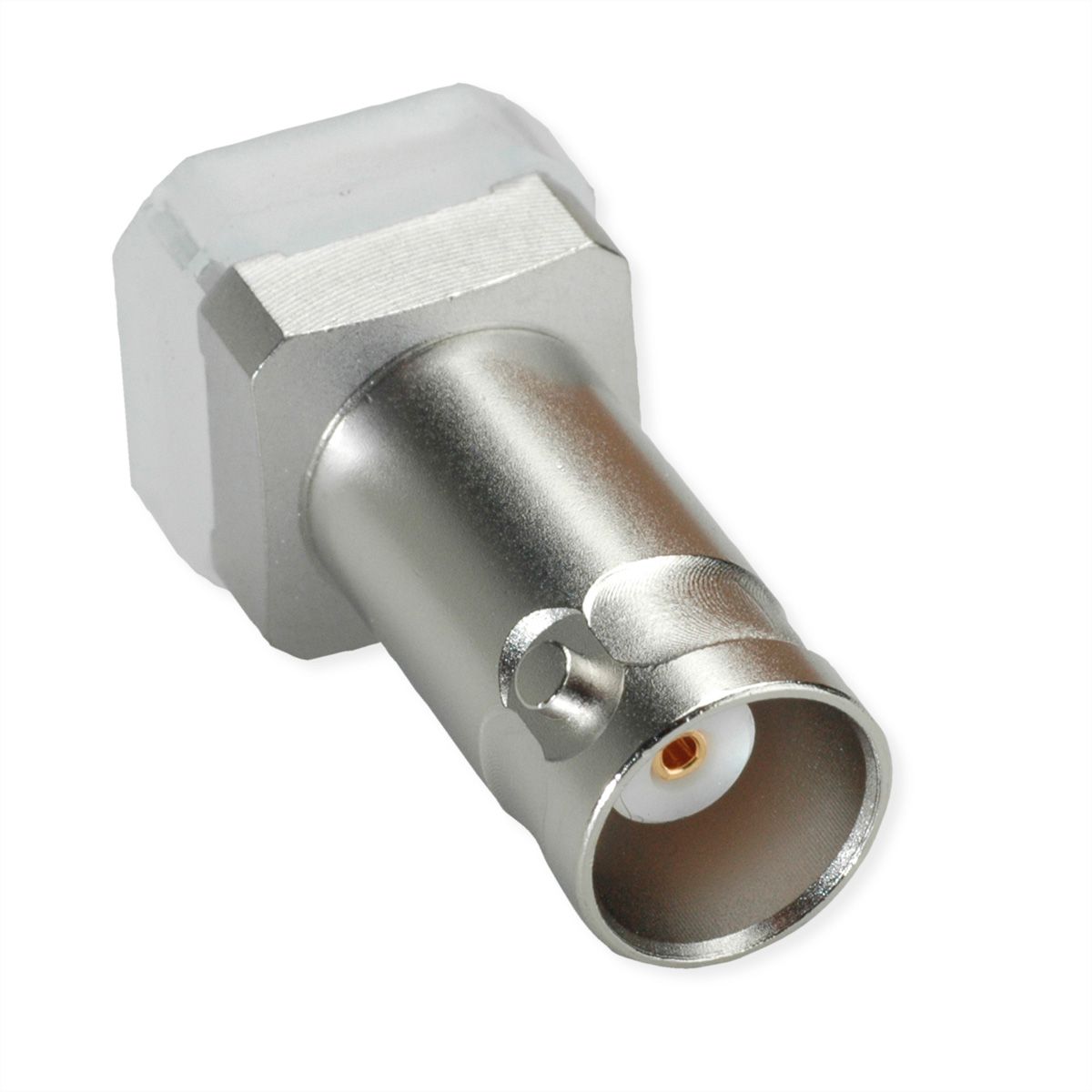

TELEGÄRTNER BNC-Buchse für gedruckte Schaltungen

Art.-Nr. 21170446 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100023417 EAN 4018359103255 Paketgewicht 0,051 kg
TELEGÄRTNER

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

  • Artikelbezeichnung: BNC Jck str sd/sd PCB Z50 (Alte Artikelnummer J01001A1945)
  • Wellenwiderstand: 50 Ω
  • Einbaumaß: Z006

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
BNC-LTP-Buchse
Farbe
silberfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
BNC-Steckverbinder
Seite 1 Art des Anschlusses
Weiblich (Buchse)
Seite 2 Typ des Anschlusses
Lötanschluss
Schutzart (IP Code)
IP54
Steckrichtung
gerade
Wellenwiderstand
50 Ohm
Frequenzbereich (max.)
4 GHz

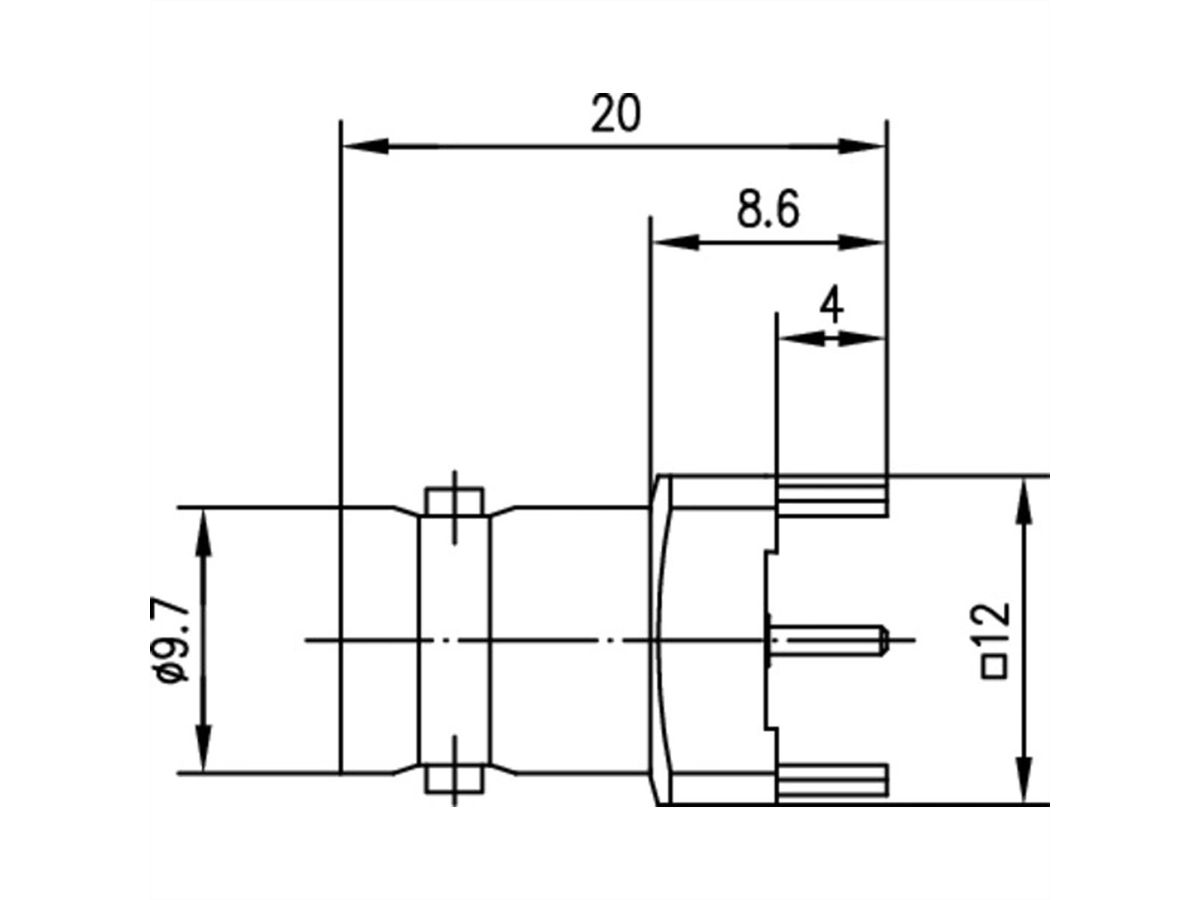

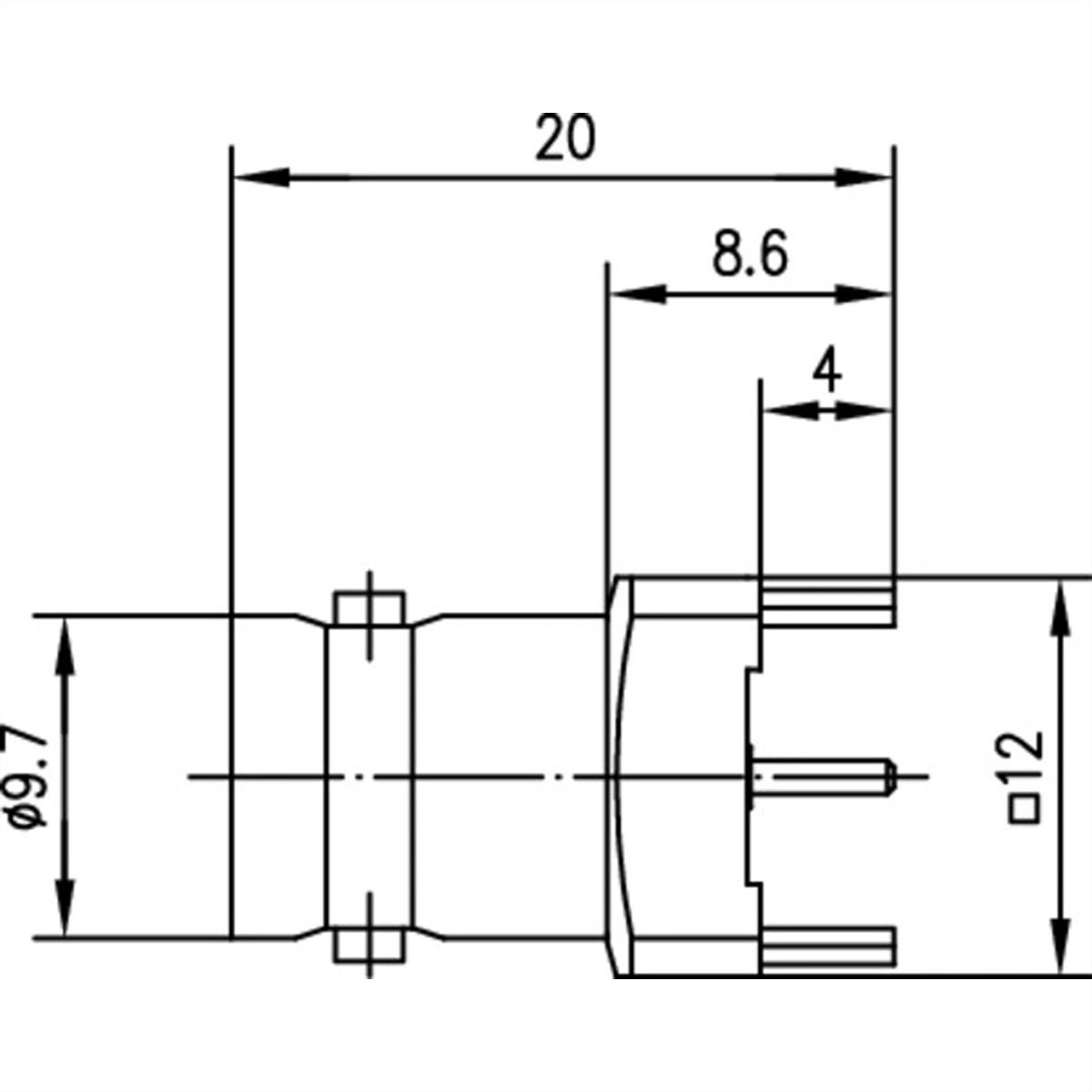

Höhe
12 mm
Breite
12 mm
Tiefe
26.5 mm
Gewicht
9 g
Verpackungshöhe
30 mm
Verpackungsbreite
80 mm
Verpackungstiefe
130 mm
Paketgewicht
0.051 kg
