Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Artikelbezeichnung: Adapt str BNCf - Fm (Alte Artikelnummer J01008A0031)
• Ausführung: BNC (f) / F (m)
• Steckzyklen: ≥ 500

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Wellenwiderstand 50 Ω/(75 Ω)
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

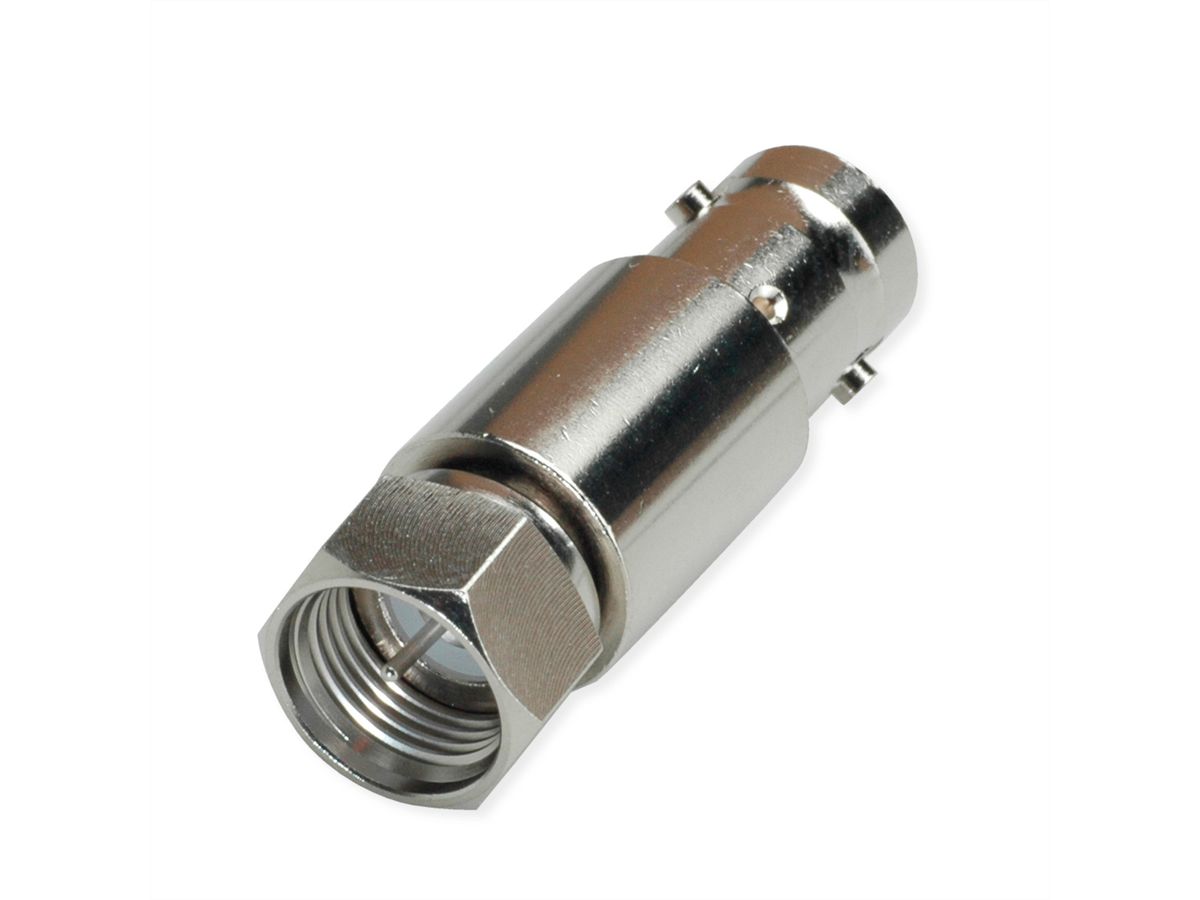

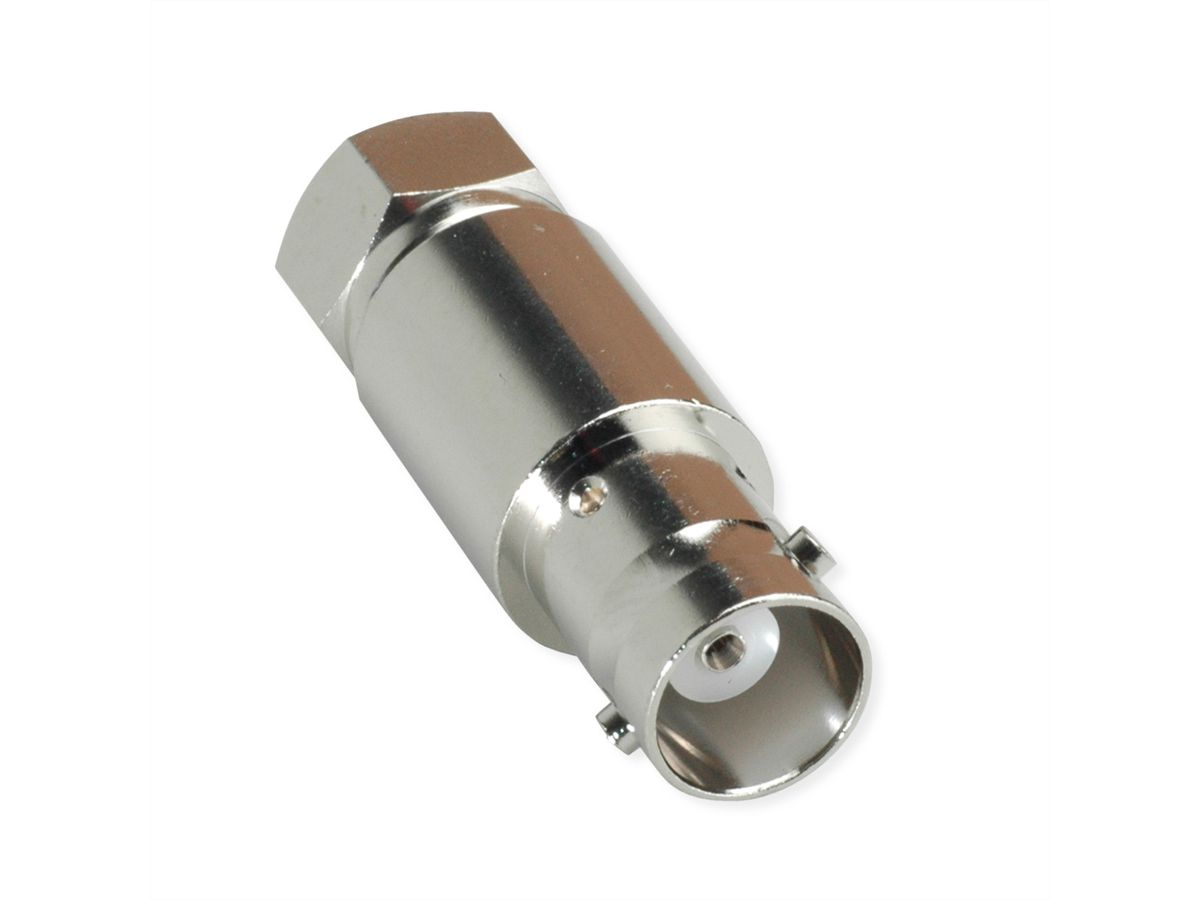

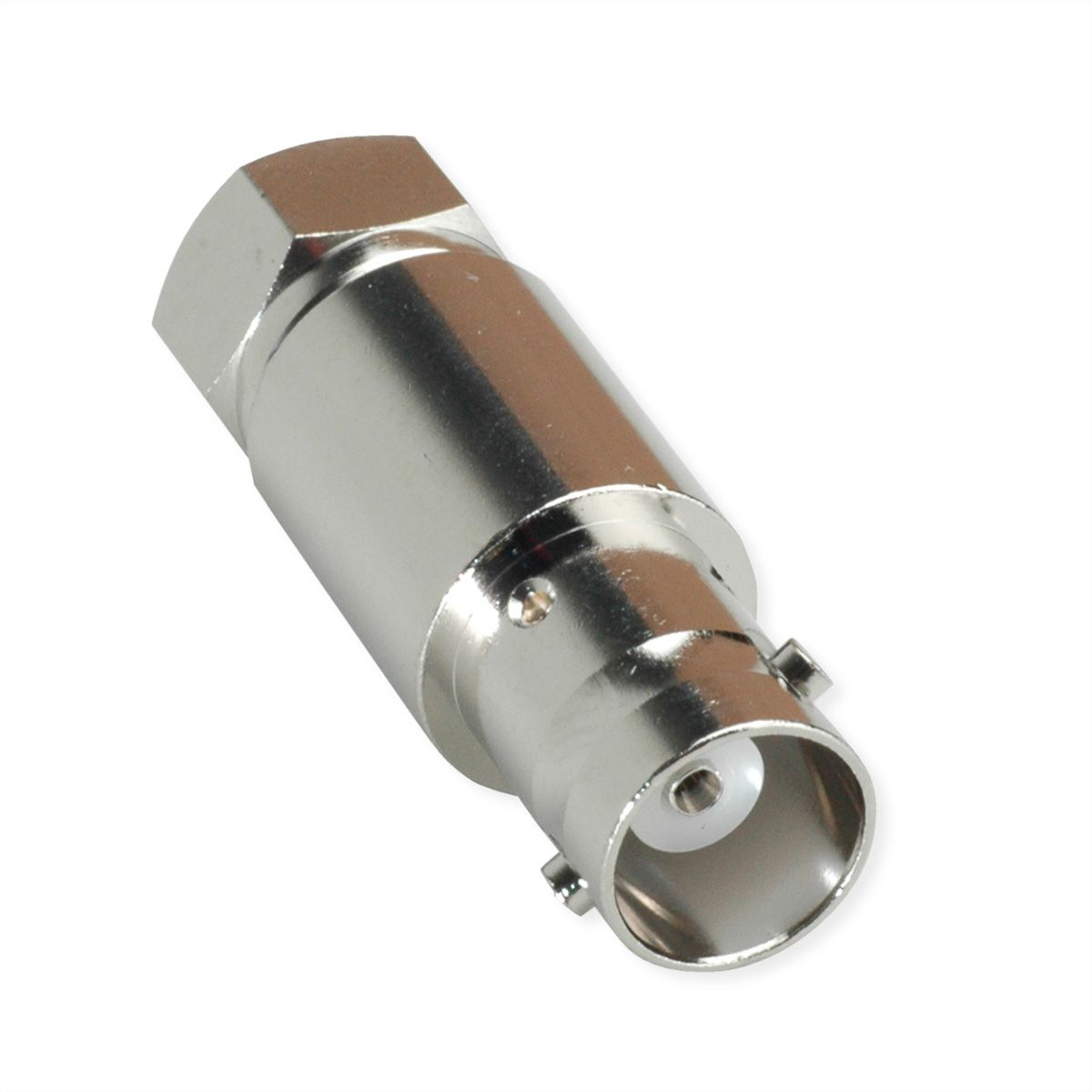

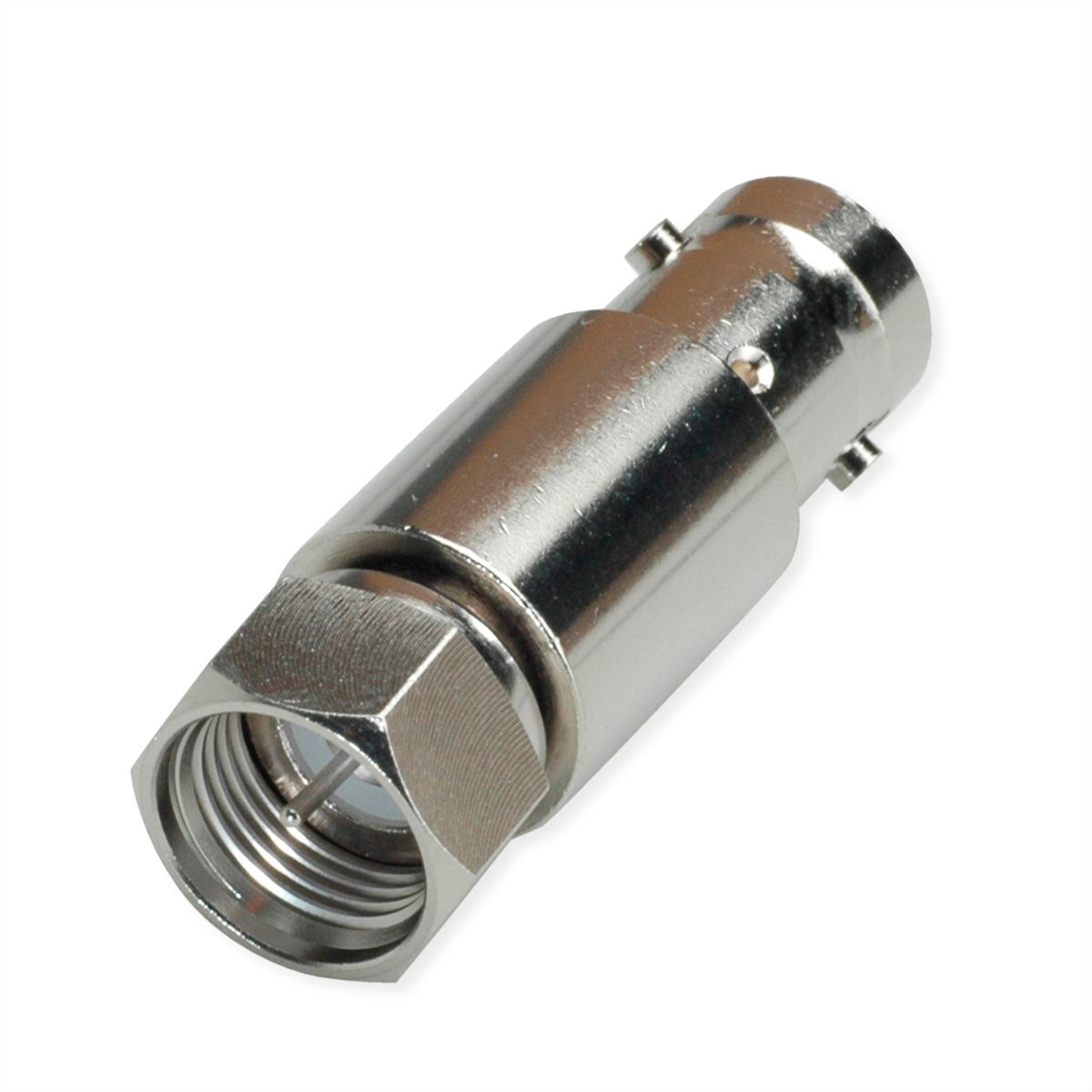

Hinweis: Abbildung ähnlich

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Koaxialstecker
Produkttyp	BNC auf F Adapter
Farbe	silberfarben
Anzahl Ports	1
Seite 1 Typ des Anschlusses	BNC-Steckverbinder
Seite 1 Art des Anschlusses	Weiblich (Buchse)
Seite 2 Typ des Anschlusses	F-Steckverbinder
Seite 2 Art des Anschlusses	Weiblich (Buchse)
Schutzart (IP Code)	IP54
Steckrichtung	gerade
Verpackungshöhe	30 mm
Verpackungsbreite	90 mm
Verpackungstiefe	130 mm
Paketgewicht	0.084 kg

Downloads

Hersteller-Datenblatt - English (54,2 KB)

Download

Die Produkte der Marke TELEGÄRTNER stehen für professionelle Verbindungstechnik.

Mehr über TELEGÄRTNER
