Beschreibung

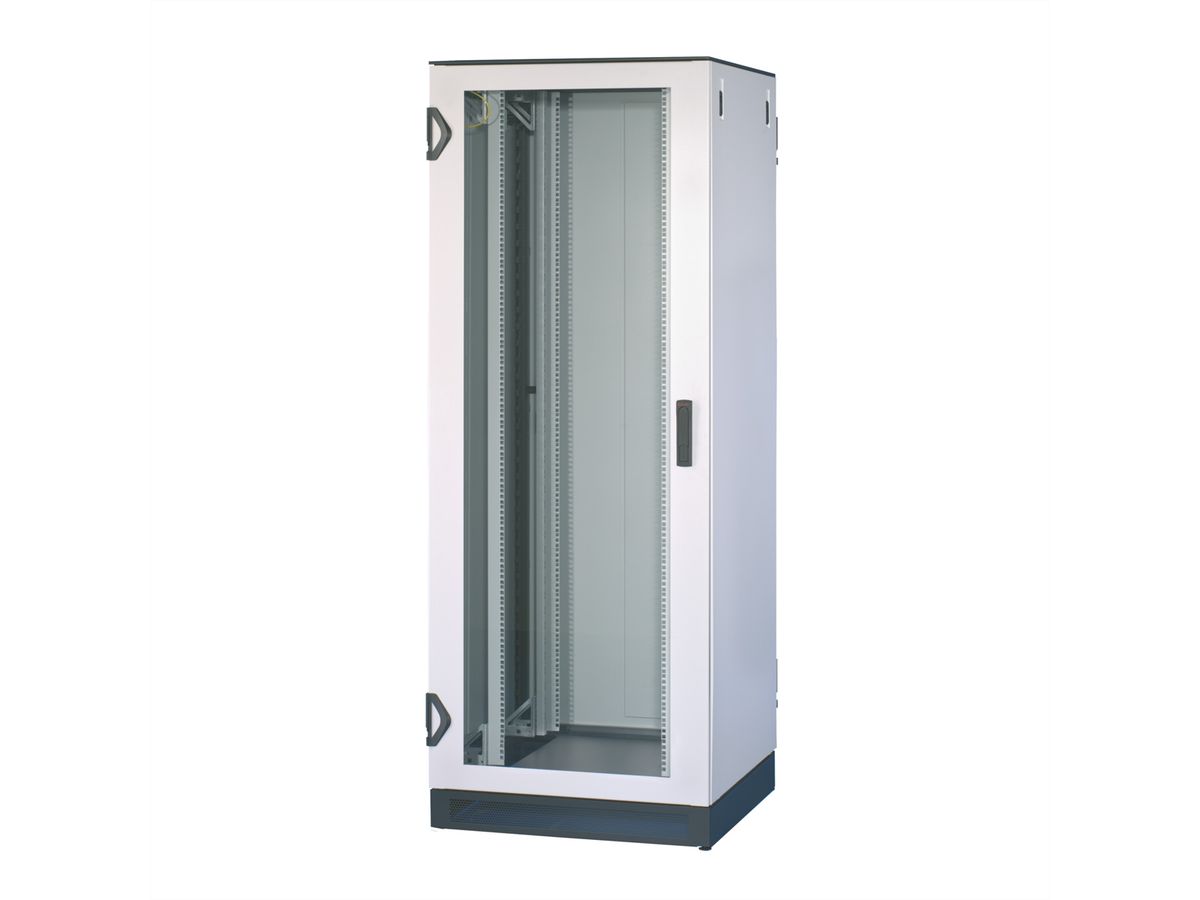

Varistar NET Plus Schrank, RAL 7035, Einzelschrank, 24 HE, 1200 H, 600 B, 900 T

VARISTAR 1200H 6X9 IP20 NET+

Netzwerkschrank mit zwei 19"-Ebenen und Sockel - Schutzart IP 20 - Statische Traglast bis 400 kg (Slim-Line) - Einzelschrank (mit Seitenwänden)

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Varistar
Farbe	grau
Höheneinheiten	24 HE
Maximale Tragkraft	800 kg
Schutzart (IP Code)	IP20
RAL-Farbe	RAL 7035 Lichtgrau
Höhe	1200 mm
Breite	600 mm
Tiefe	900 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	110 kg

Lieferumfang (komplett montiert und geerdet):

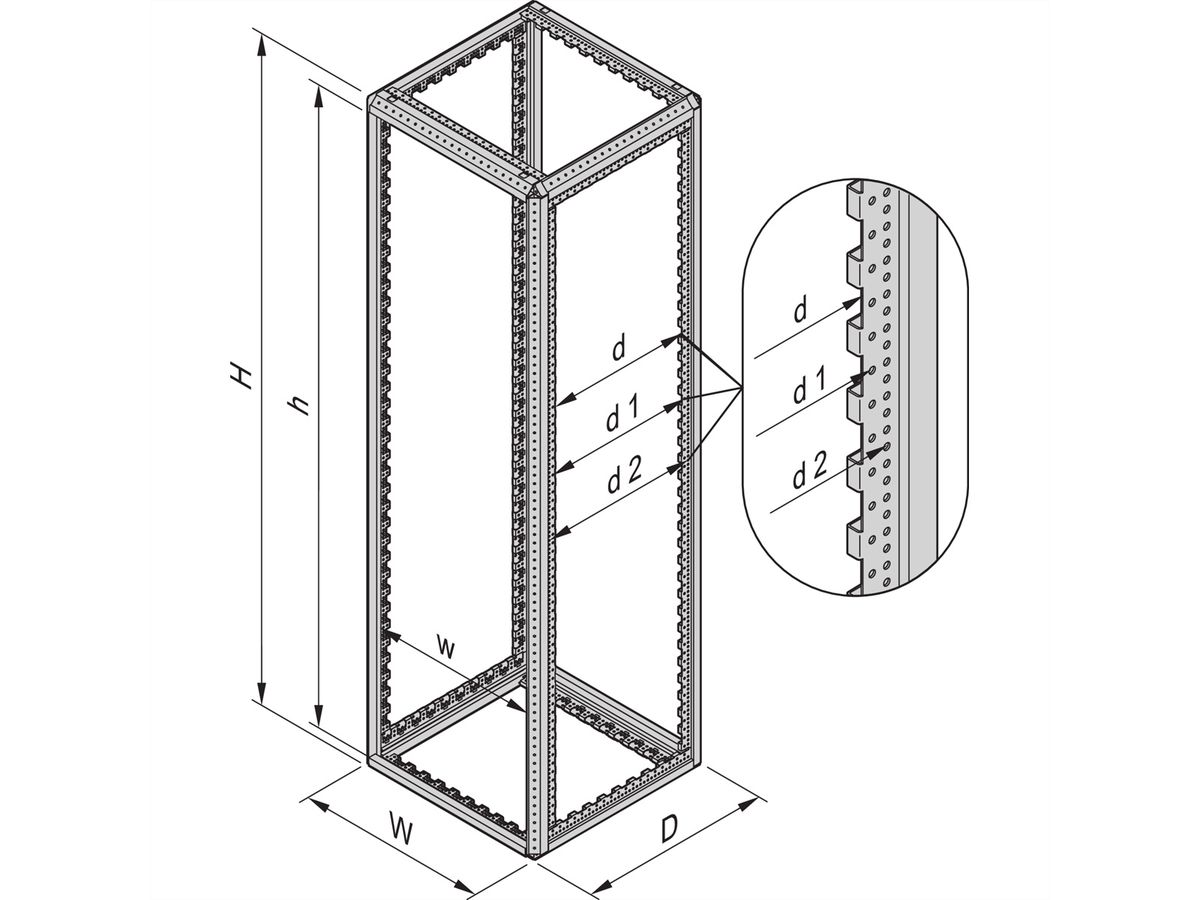

Pos.1 (1x):	Verschweisstes Grundgestell (Slim-Line) aus Stahlprofilen, RAL 7021
Pos.2b (1x):	Flachdach, St, RAL 7021, ohne Ausbruchzone
Pos.3 (1x):	Fronttür: Rahmen St, RAL 7035, mit Einscheiben- sicherheitsglas 6 mm und 180°-Scharnier, 1-Punkt-Verriegelung und Schwenkhebelgriff (optional mit DIN-Profilhalbzylinder)
Pos.4 (1x):	Rücktür, St, RAL 7035, mit 180°-Scharnier, 1-Punkt-Verriegelung und Schwenkhebelgriff (optional mit Profilhalbzylinder erweiterbar)
Pos.5a (2x):	Seitenwände, St, RAL 7035, mit Schnellverschluss
Pos.6 (4x):	Reduzierwinkel, St, Oberfläche AlZn, zur Aufnahme der 19"-Winkelprofile (nur bei 800 mm breiten Schränken)
Pos.7 (4x):	19"-Winkelprofil, St, RAL 7035, mit EIA-Lochung (bei 800 mm breiten Schränken montiert an den Reduzierwinkeln), bei 600 mm Schranktiefe Abstand zur Fronttür 50 mm, bei 800 mm 150 mm, ab 900 mm Schranktiefe 70 mm; in der Tiefe im 25-mm-Raster versetzbar
Pos.8 (1x):	Bodenblech für seitliche Kabelführung, St, RAL 7021, nachträglich seitliche Montage von Bürstenleiste möglich
Pos.9 (1x):	Sockel, St, RAL 7021, Höhe 100 mm, mit Belüftungs- blende vorne und hinten, Sockelseitenblenden montiert, Stellfüsse integriert
Pos.10 (1x):	Erdungssatz, montiert
