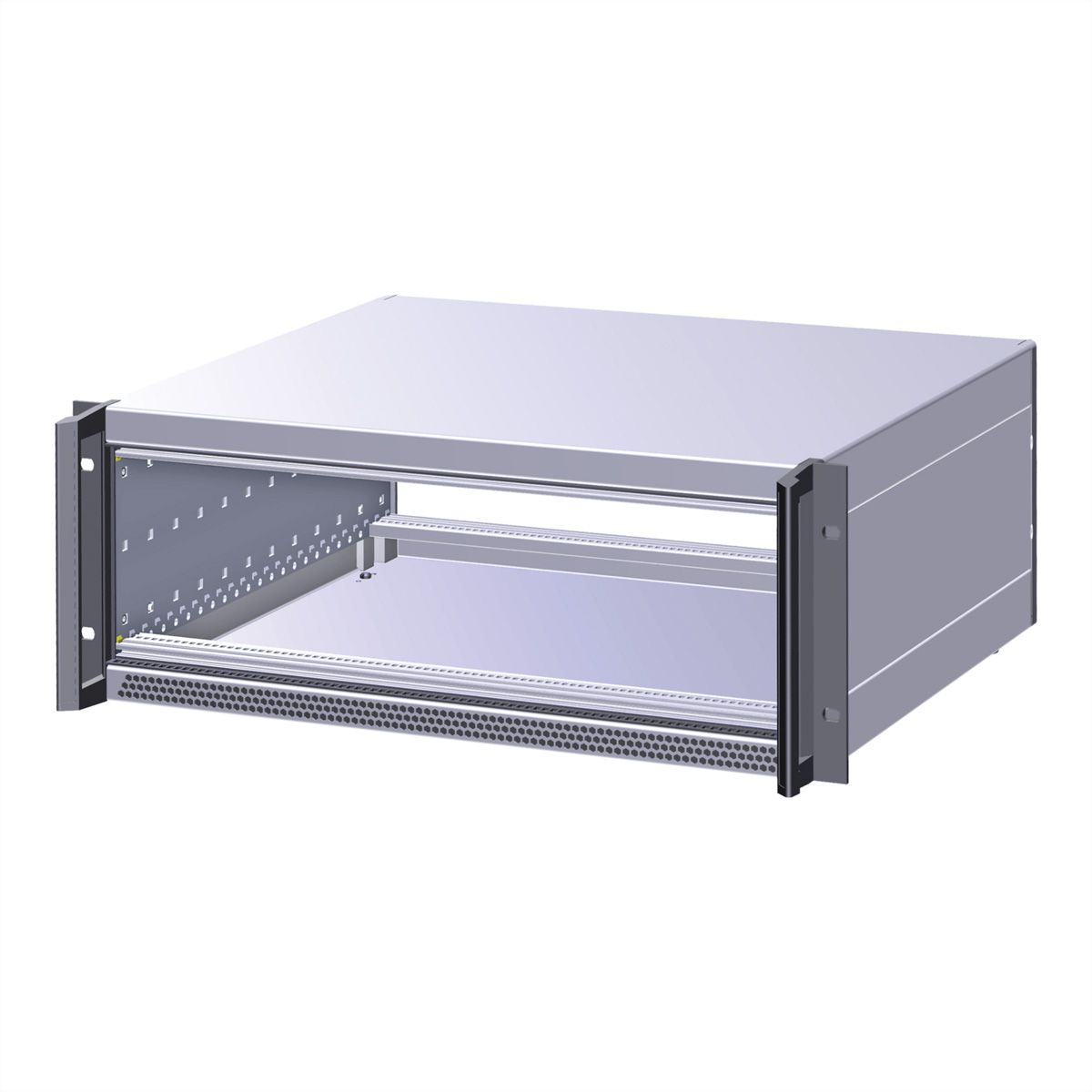

SCHROFF RAT.AIR WI GR 6/7HE 84TE 495T, Gehäuse zum individuellen Ausbau

Art.-Nr. 26166124 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24572696 Paketgewicht 5,384 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 07.09.2026
PDF herunterladen

Beschreibung

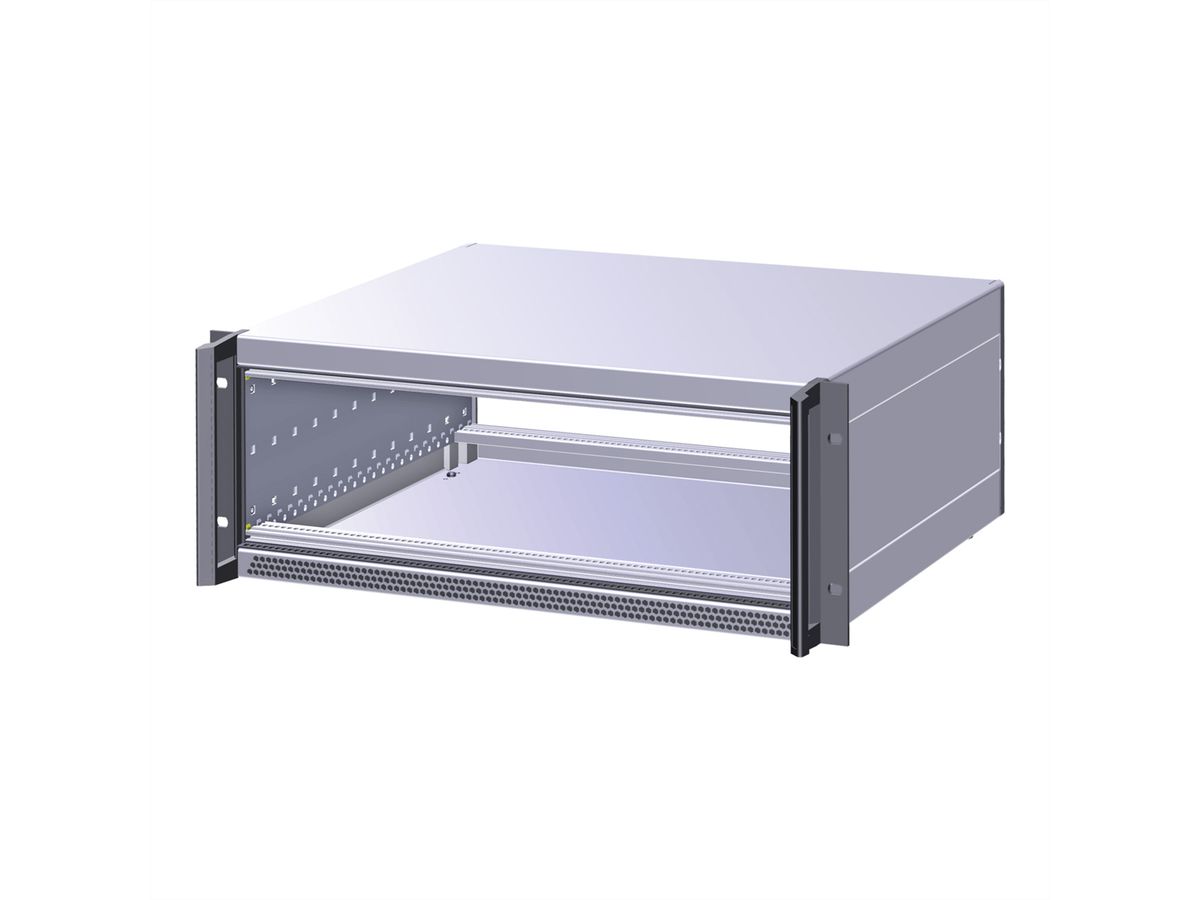

RatiopacPRO Air, 19 Zoll Gehäuse mit 19 Zoll Winkel mit integrierten Frontgriffen, nachrüstbare Schirmung, 6/ 7 HE, 84 TE, 495 mm

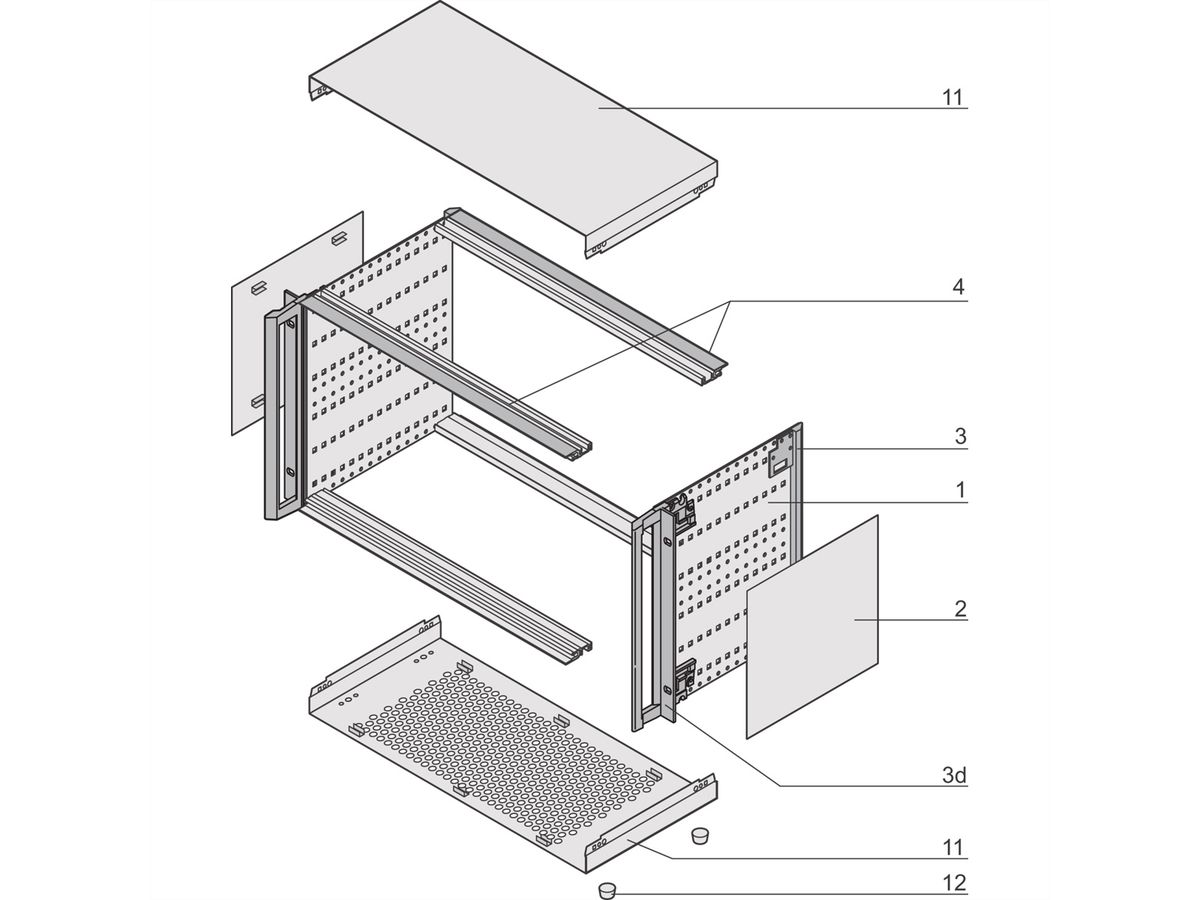

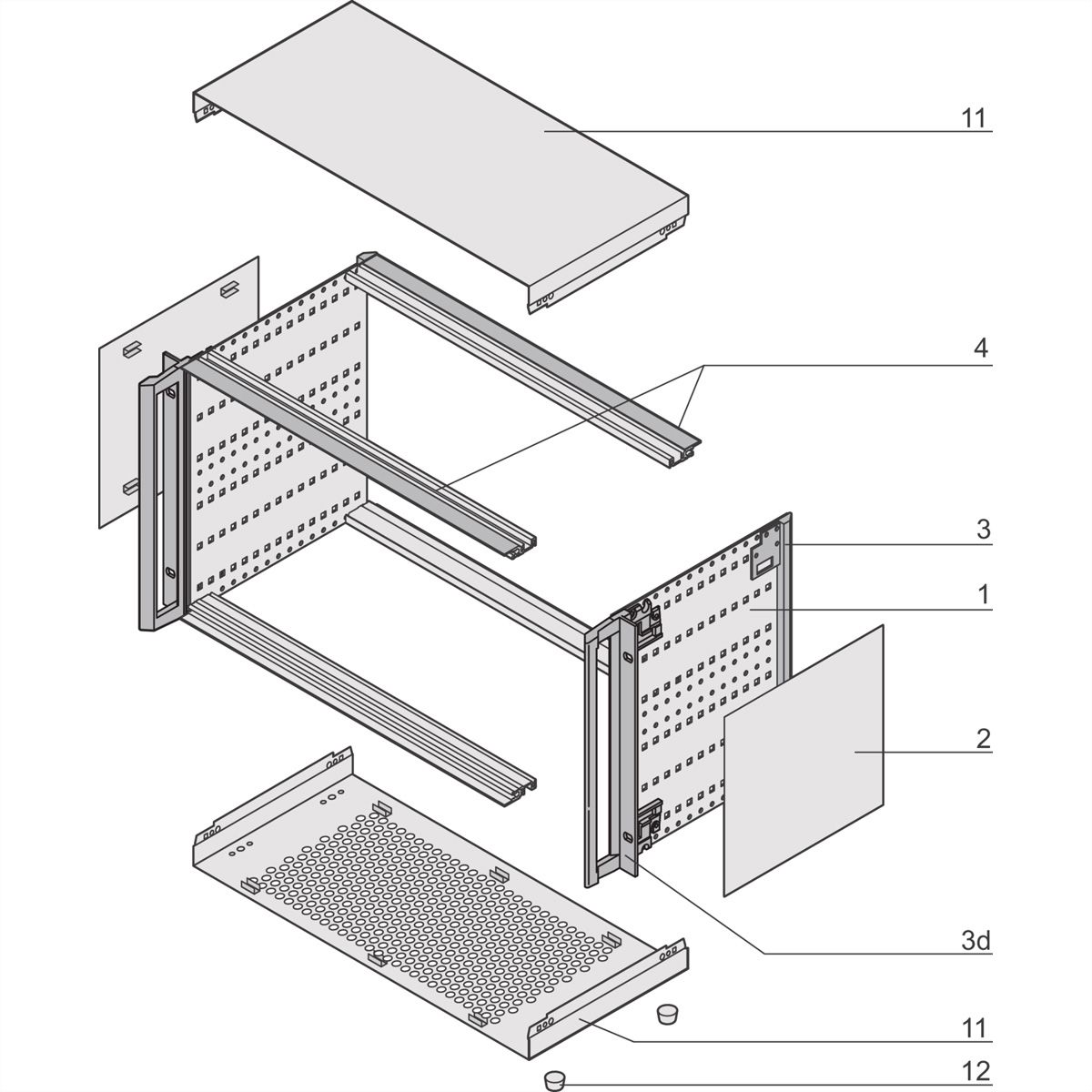

  • Gehäuse zum individuellen Ausbau mit 19-Zoll-Norm- Komponenten oder spezifischem Innenausbau, z.B. mit Montageplatte
  • EMV-Schirmung nachrüstbar

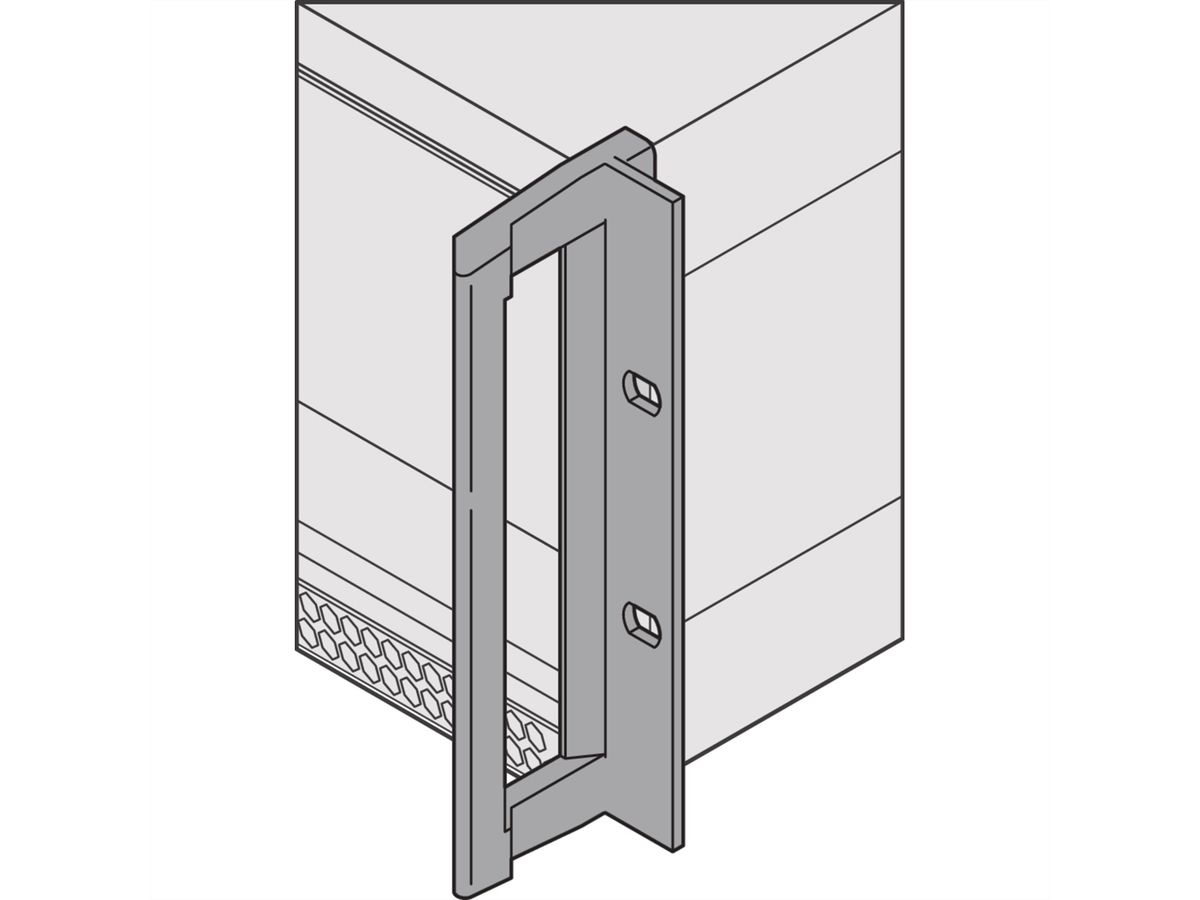

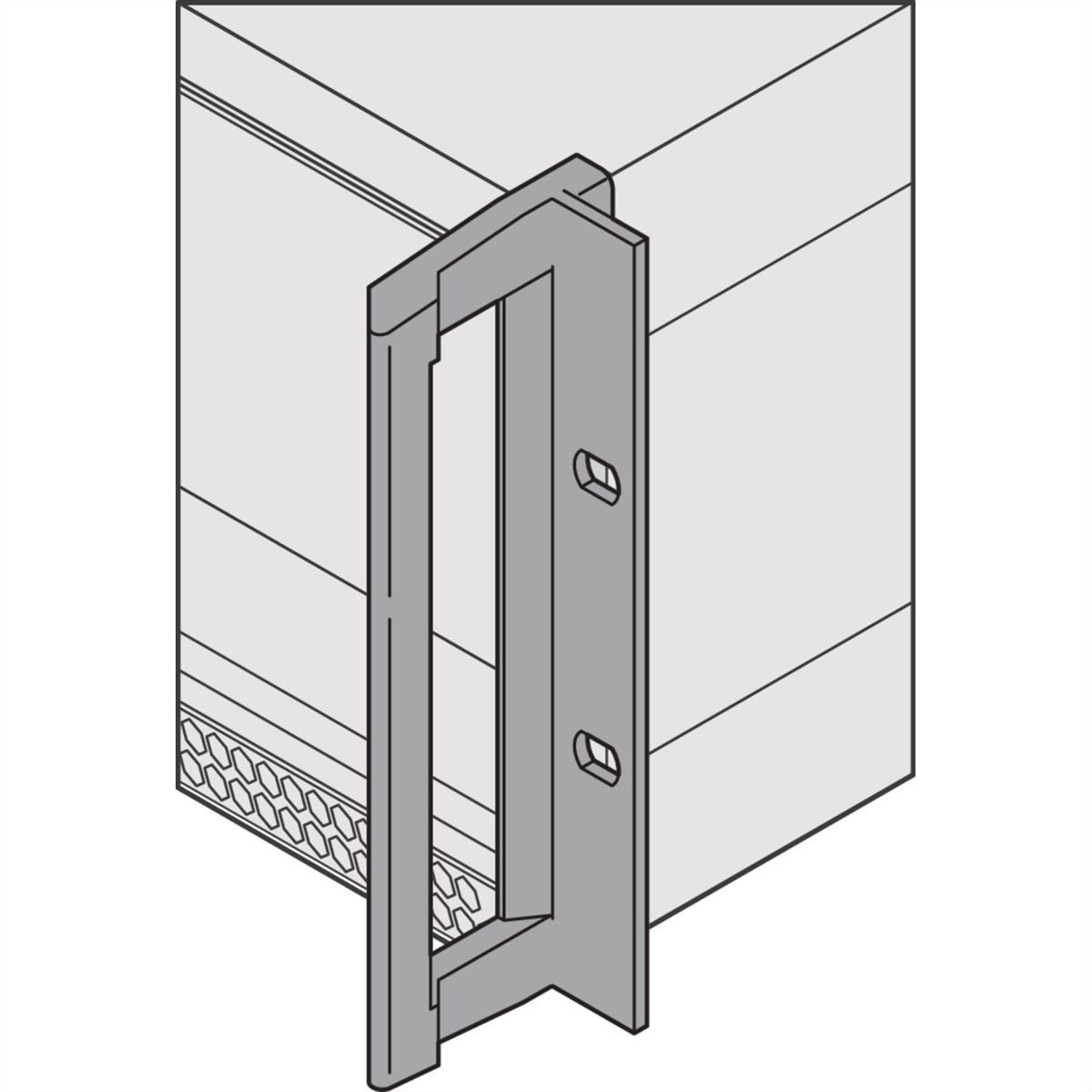

  • Ausführung mit 19-Zoll-Montagewinkel mit Frontgriffen, keine sichtbaren Schrauben

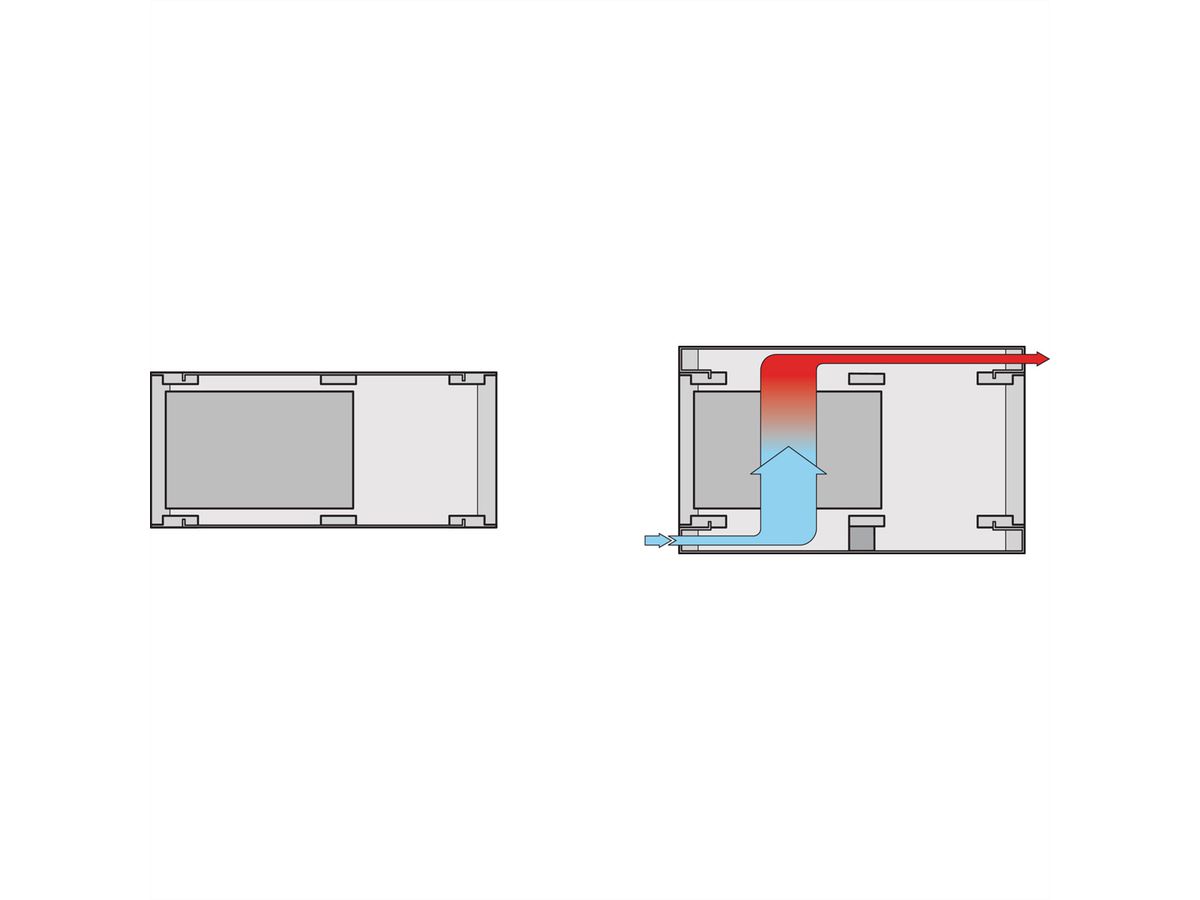

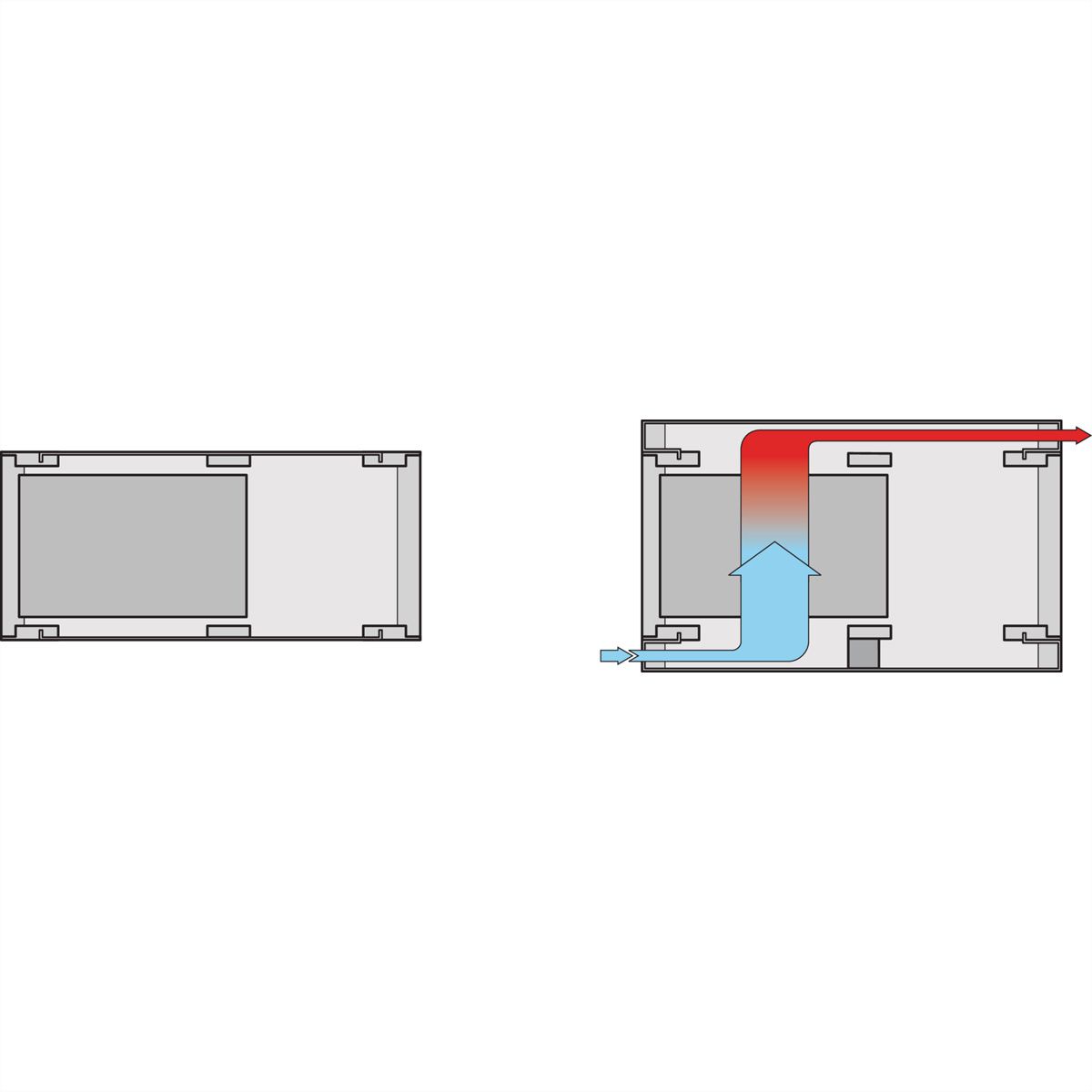

  • Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung unterhalb und oberhalb des Kartenraums
  • Für Kartentiefe 160 mm, 220 mm, 280 mm, und 340 mm (je nach Gehäusetiefe)
  • Symmetrischer Aufbau, identische Front- und Rückseite
  • Konform mit DIN EN 62368-1

Das RatiopacPRO-Gehäuse von nVent SCHROFF schützt die Elektronik von 19-Zoll- und individuellen elektronischen Baugruppen. Dieses flexible und stabile Gehäuse ist einfach von Desktop auf 19-Zoll-Einschubgehäuse umzubauen und ermöglicht vier verschiedene Gestaltungsoptionen. Diese Gehäuseausführung bietet erweiterte Kühlmöglichkeiten und Montagewinkel mit Griffen zur Montage in einen 19-Zoll Schrank.

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
6 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
25 kg
Höhe
310.35 mm
Breite
448.9 mm
Tiefe
495.5 mm
Verpackungshöhe
140 mm
Verpackungsbreite
500 mm
Verpackungstiefe
490 mm
Paketgewicht
5.384 kg

Downloads

Hersteller-Datenblatt - Deutsch (1,4 MB) Hersteller-Datenblatt - English (1,4 MB)



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
