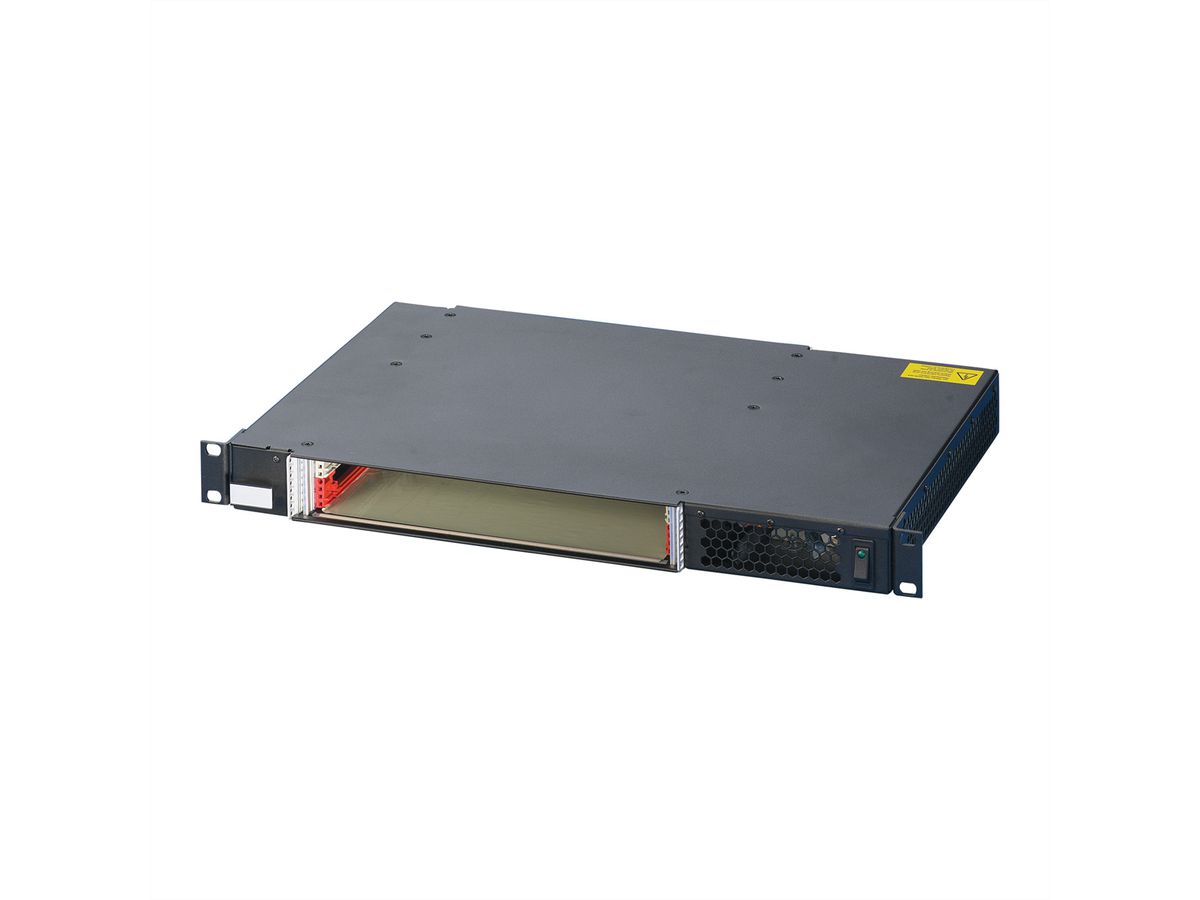

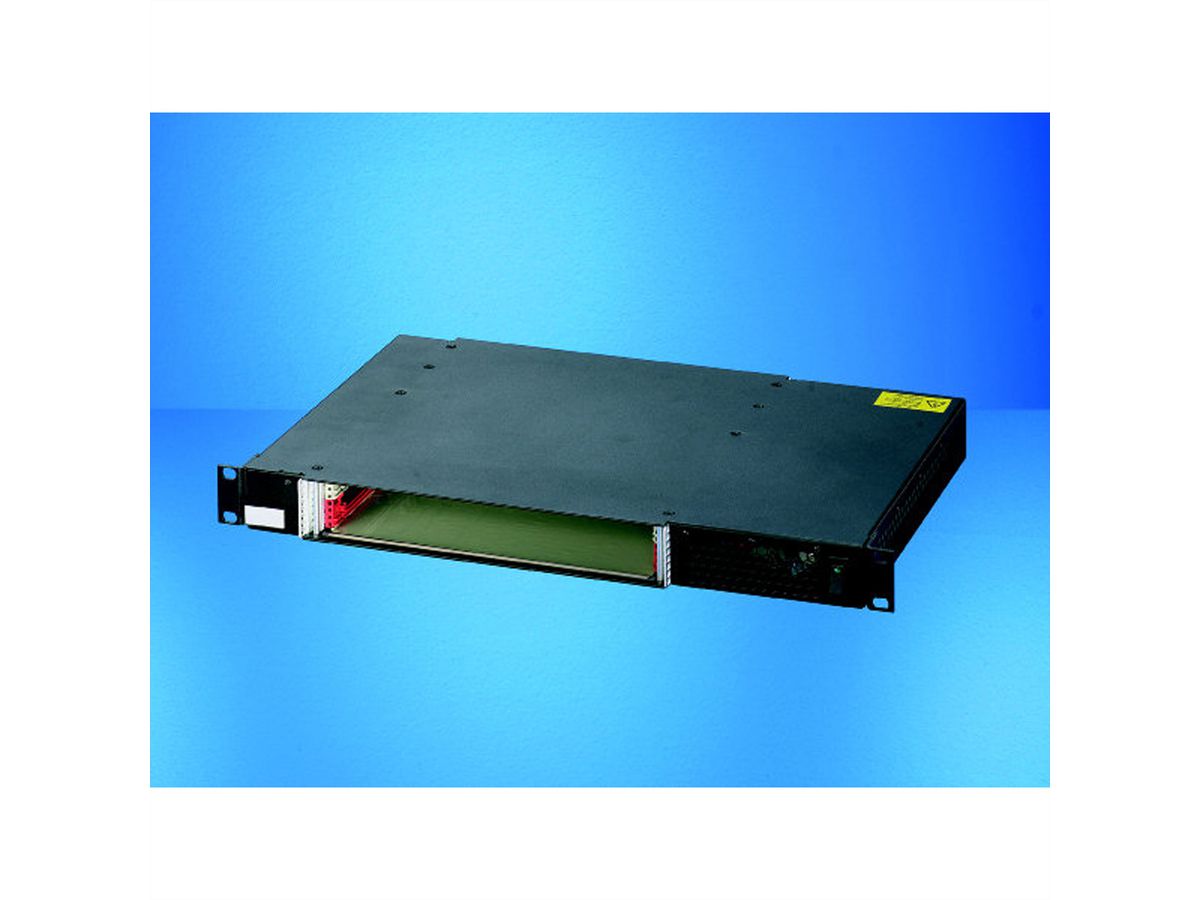

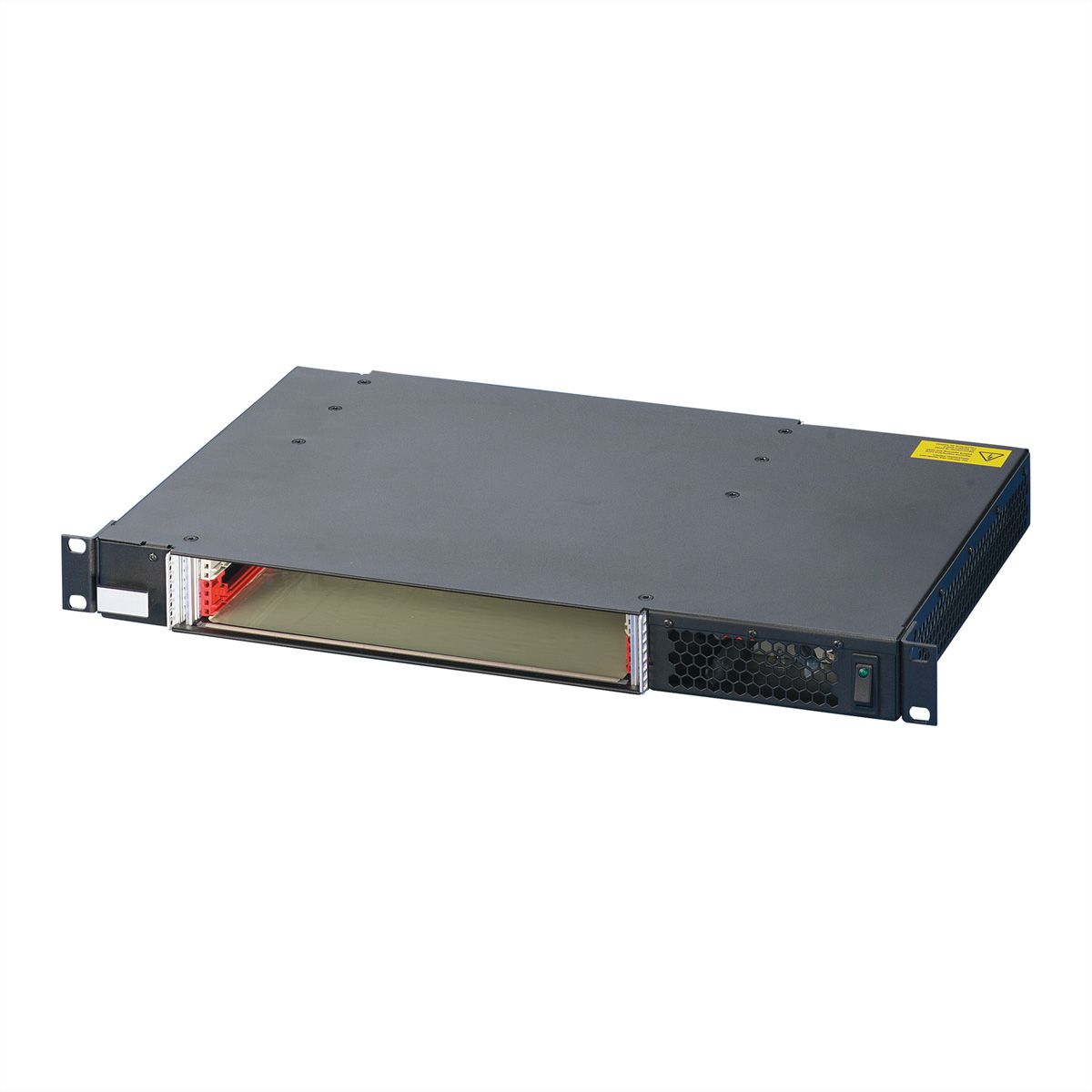

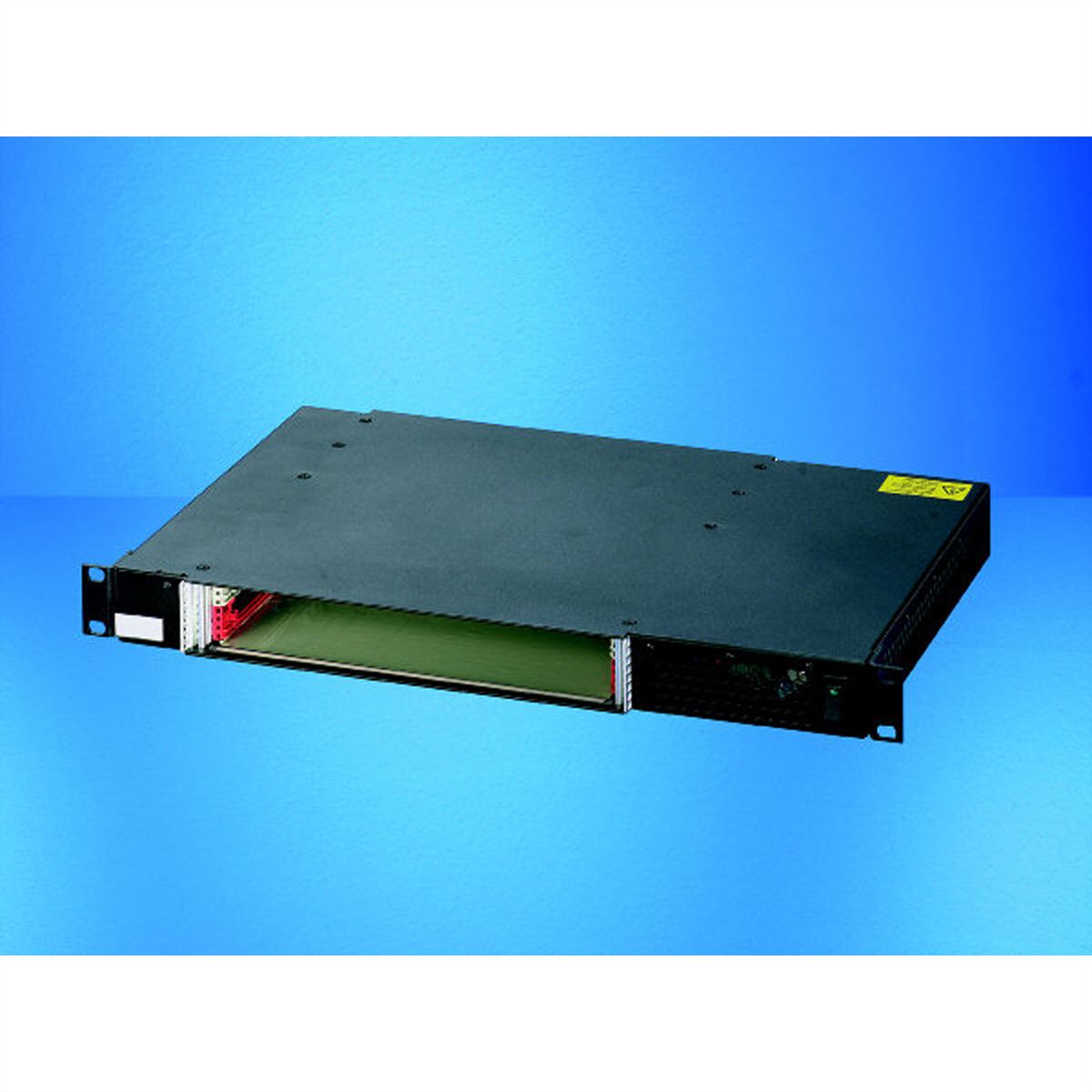

SCHROFF 1 HE, 2 Slot, mit Rear I/O und ATX-Netzgerät - BGTR 1HE 275T 2SL CPCI ATX

Art.-Nr. 26155986 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24579077 EAN 4036088197802 Paketgewicht 4,892 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 13.08.2026
PDF herunterladen

Beschreibung

CPCI System mit ATX-Netzteil, horizontal, 1 HE, 2 Slot

SUBR 1U 275D 2SL CPCI ATX

System für horizontalen Kartenausbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: 2-Slot, 6 HE, 64 Bit - Systemslot links - ATX-Netzgerät, 250 W - Entwärmung erfolgt mit Hot Swap Lüftereinheit (von rechts nach links)

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
CompactPCI Backplanes
Höheneinheiten
1 HE
Höhe
44.64 mm
Tiefe
275 mm
Verpackungshöhe
150 mm
Verpackungsbreite
400 mm
Verpackungstiefe
600 mm
Paketgewicht
4.892 kg

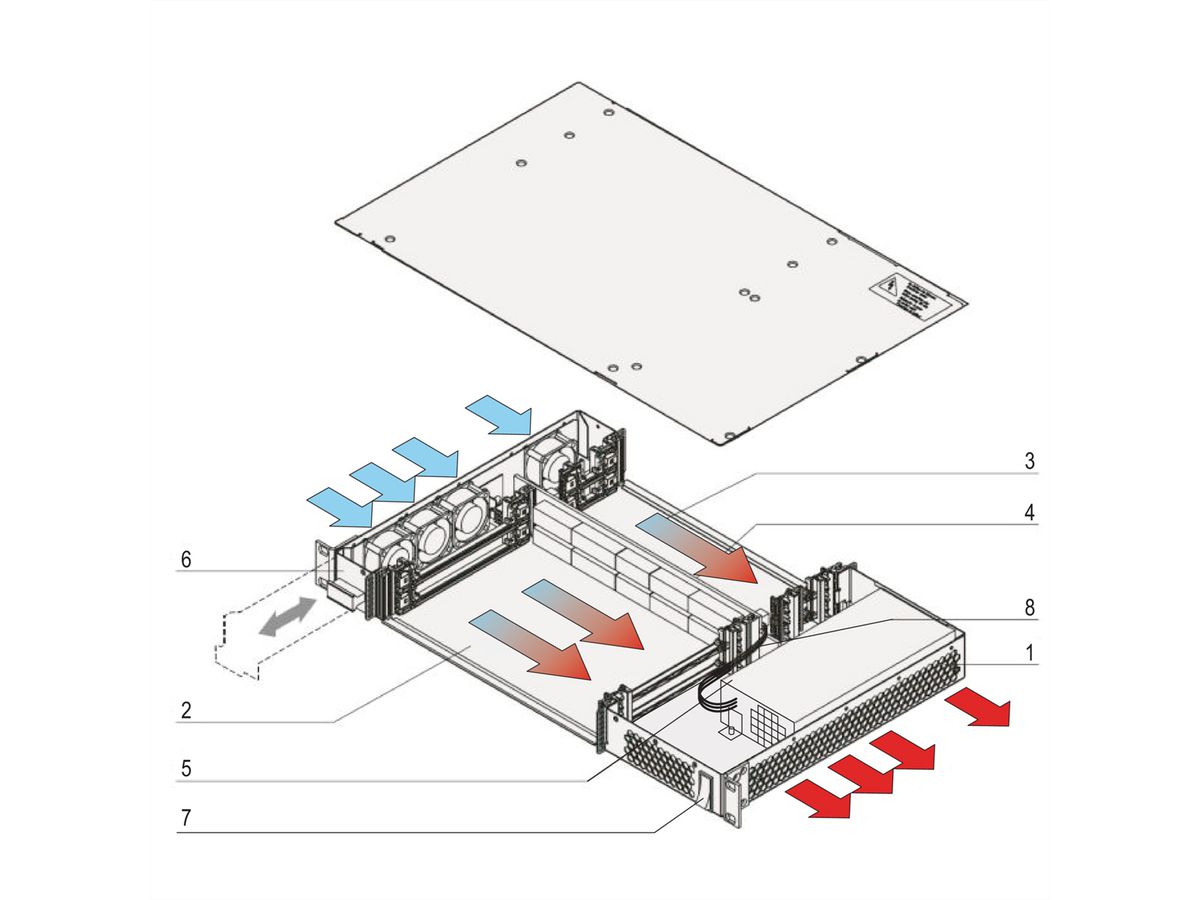

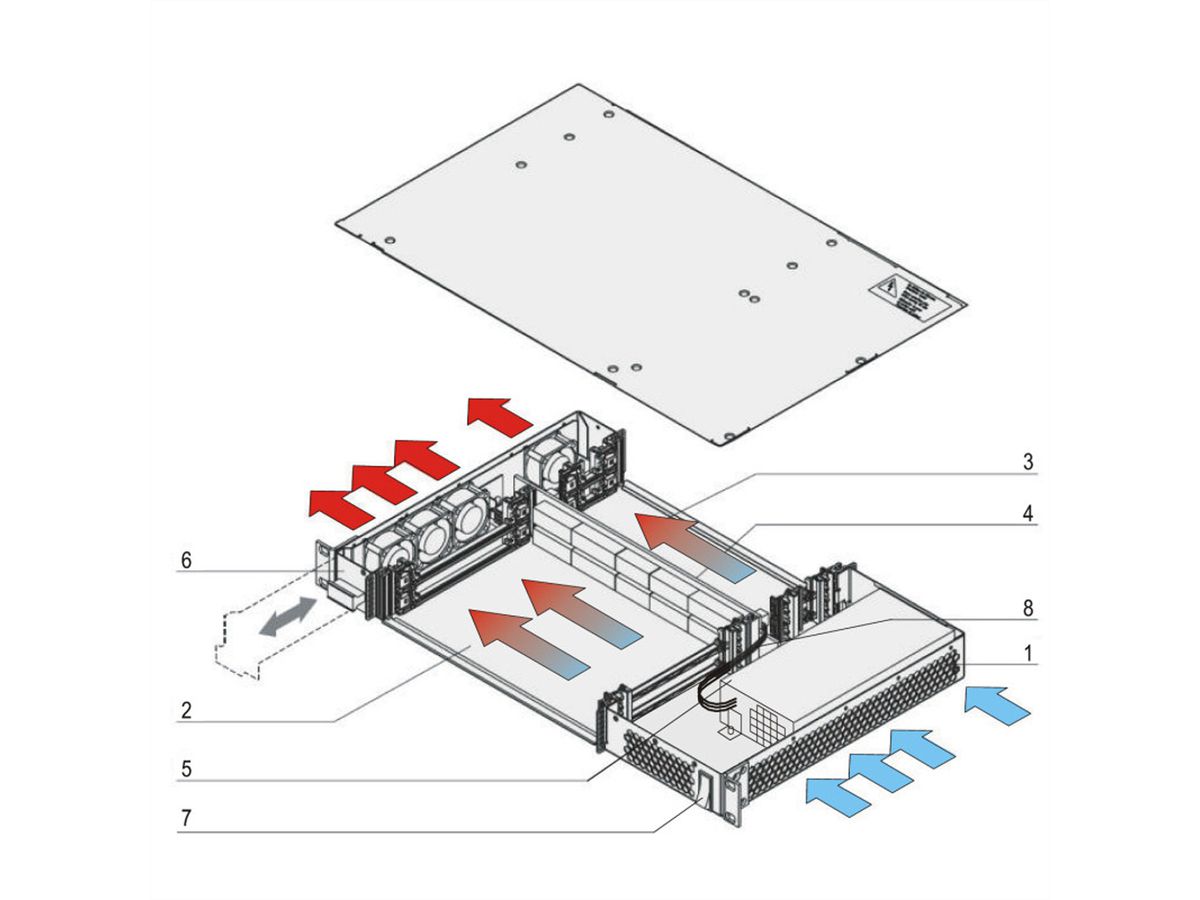

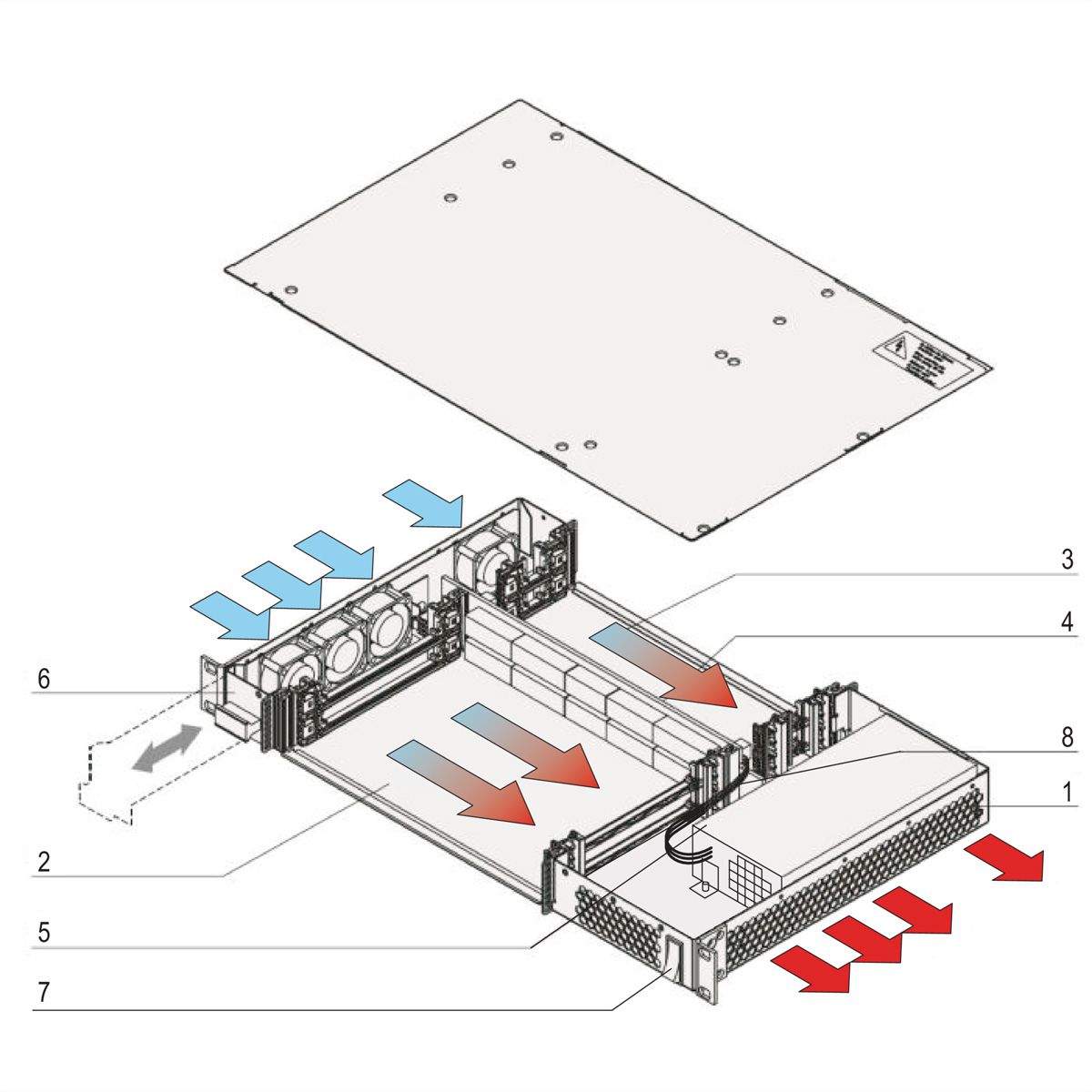

Lieferumfang (komplett montiert, verdrahtet und getestet):
Pos.1 (1x):
Geschirmter 19"-Einschub, St, pulverbeschichtet, schwarz, RAL 9005
Pos.2 (2x):
Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne links montiert), für horizontalen Karteneinbau (6 HE / 160 mm tief)
Pos.3 (2x):
Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne links montiert), für horizontalen Karteneinbau von Rear-I/O-Karten (6 HE / 80 mm tief)
Pos.4 (1x):
Backplane für 6 HE-Karten, 2-Slot, 64 Bit; Systemslot links, konform zu PICMG 2.0 Rev. 3.0
Pos.5 (1x):
ATX-Netzgerät, 250 W; Weitbereichseingang 100 ... 240 VAC (3,3 V / 14 A, 5 V / 23 A, 12 V / 16 A, -12 V / 0,5 A); IEC-Kaltgerätestecker, Schalter inkl. LED (schaltet nur DC-Power ab, Power ON); eingebautem Lüfter
Pos.6 (1x):
Hot Swap Lüftereinheit, 4-Ventilatoren, je 13,5 m3/h (8 cfm)
Pos.7 (1x):
Netzschalter
Pos.8 (1x):
Kabelbaum zur Verbindung aller Systemkomponenten
